1 设备树 LED 驱动原理
对于MX6ULL 点灯方式较多，直接通过寄存器操作更适合低成本设备，与裸机实验不同的是，在 Linux 下编写驱动要符合 Linux 的驱动框架。
但Linux 下的任何外设驱动，最终都是要配置相应的硬件寄存器，这是本质。实际开发中即使驱动层我们也不需要自定义设备树 led节点 ,芯片厂商BSP 内核设备树会按照pinctrl 及gpio系统框架规则实现所有gpio节点，对gpio操作也将遵循linux下访问gpio通用方式操作而得以简化。
本章实验在四十二章实验的基础上完成，重点是将驱动改为基于设备树的.
2 例程代码
实验流程
①、在 imx6ull-alientek-emmc.dts 文件中创建相应的设备节点。
②、编写驱动程序(在第四十二章实验基础上完成)，获取设备树中的相关属性值。
③、使用获取到的有关属性值来初始化 LED 所使用的 GPIO。
2.1 修改设备树文件
在根节点“/”下创建一个名为“alphaled”的子节点，打开 （imx6ull-14x14-evk.dts/imx6ull-14x14-evk-emmc.dts）文件，
在根节点“/”最后面输入如下所示内容：
alphaled {
#address-cells = <1>;
#size-cells = <1>;
compatible = "atkalpha-led";
status = "okay";
reg = < 0X020C406C 0X04 /* CCM_CCGR1_BASE */
0X020E0068 0X04 /* SW_MUX_GPIO1_IO03_BASE */
0X020E02F4 0X04 /* SW_PAD_GPIO1_IO03_BASE */
0X0209C000 0X04 /* GPIO1_DR_BASE */
0X0209C004 0X04 >; /* GPIO1_GDIR_BASE */
};
第 6~10 行，reg 属性，非常重要！reg 属性设置了驱动里面所要使用的寄存器物理地址，比
如第 6 行的“0X020C406C 0X04”表示 I.MX6ULL 的 CCM_CCGR1 寄存器，其中寄存器首地
址为 0X020C406C，长度为 4 个字节。
设备树修改完成以后输入如下命令重新编译一下 也可只编译当前dts 进入顶层目录 make xx/xx.dtb
make dtbs
编译完成以后得到 imx6ull-14x14-evk-emmc.dtb，使用新的 imx6ull-14x14-evk-emmc.dtb （修改名称为imx6ull-14x14-emmc-4.3-800x480-c.dtb）copy到 tftp目录
cp arch/arm/boot/dts/imx6ul-14x14-evk-emmc.dtb ~/imx6ull/tftpboot/mv imx6ul-14x14-evk-emmc.dtb imx6ull-14x14-emmc-4.3-800x480-c.dtbchmod a+x imx6ull-14x14-emmc-4.3-800x480-c.dtb
为了便于调试 学习 ，通过tftp 远程下载 重启加载设备树
setenv ipaddr 192.168.1.113
setenv ethaddr b8:ae:1d:01:00:00
setenv gatewayip 192.168.1.1
setenv netmask 255.255.255.0
setenv serverip 192.168.1.122
setenv bootargs 'console=ttymxc0,115200 root=/dev/mmcblk1p2 rootwait rw'
setenv bootcmd 'tftp 80800000 zImage; tftp 83000000 imx6ull-14x14-emmc-4.3-800x480-c.dtb;
bootz 80800000 - 83000000'
saveenv

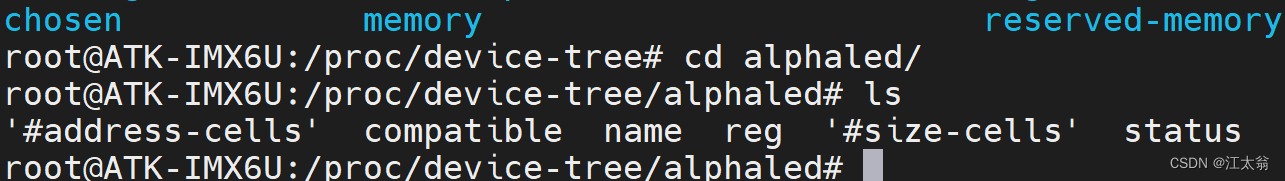

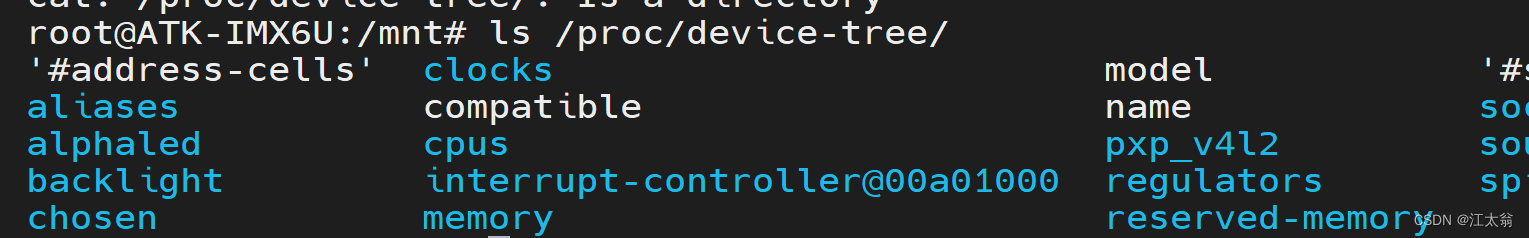

Linux 内核。Linux 启动成功以后进入到/proc/device-tree/目录中查看是否有“alphaled”这个节
点，

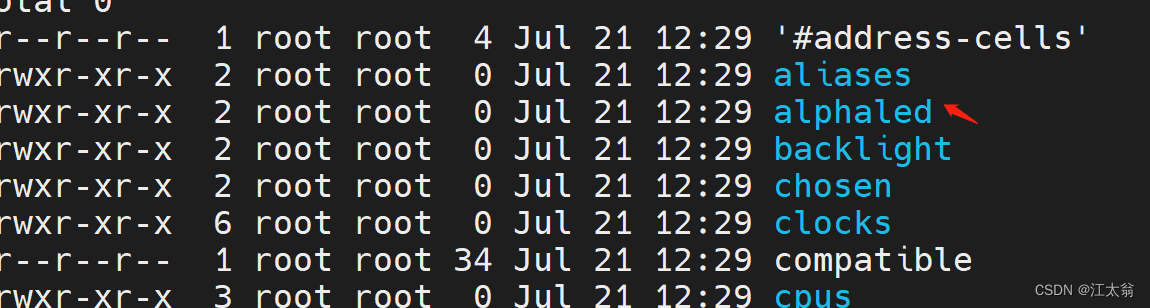

节点添加成功

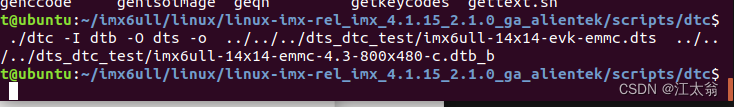

2.2 dtc 反编译dtb ->dts
dtc目录
scripts/dtc
2.3 LED 灯驱动程序编写
设备树准备好以后就可以编写驱动程序了，本章实验在第四十二章实验驱动文件
newchrled.c 的基础上修改而来。
2.2.1 添加驱动模版基础代码
创建驱动模版 编写 led_init led_exit 方法，
init方法中动态 创建注册 设备号 、添加字符设备
创建类，绑定设备操作集‘、创建设备
led_exit 删除设备 注销设备号 、销毁设备、销毁设备类
#include <linux/types.h>
#include <linux/kernel.h>
#include <linux/delay.h>
#include <linux/ide.h>
#include <linux/init.h>
#include <linux/module.h>
#include <linux/errno.h>
#include <linux/gpio.h>
#include <linux/cdev.h>
#include <linux/device.h>
#include <linux/of.h>
#include <linux/of_address.h>
#include <asm/mach/map.h>
#include <asm/uaccess.h>
#include <asm/io.h>
/* dtsled设备结构体 */
struct dtsled_dev{
dev_t devid; /* 设备号 */
struct cdev cdev; /* cdev */
struct class *class; /* 类 */
struct device *device; /* 设备 */
int major; /* 主设备号 */
int minor; /* 次设备号 */
struct device_node *nd; /* 设备节点 */
};
struct dtsled_dev dtsled; /* led设备 */
#define DTSLED_CNT 1 /* 设备号个数 */
#define DTSLED_NAME "dtsled" /* 名字 */
/* 设备操作函数 */
static struct file_operations dtsled_fops = {
.owner = THIS_MODULE,
// .open = led_open,
// .read = led_read,
// .write = led_write,
// .release = led_release,
};
static int __init led_init() {
/* 注册字符设备驱动 */
/* 1、创建设备号 */
if(dtsled.major) {
dtsled.nd=MKDEV(dtsled.major, 0);
register_chrdev_region(dtsled.devid, DTSLED_CNT, DTSLED_NAME);
} else {
alloc_chrdev_region(&dtsled.devid, 0, DTSLED_CNT, DTSLED_NAME); /* 申请设备号 */
dtsled.major = MAJOR(dtsled.devid); /* 获取分配号的主设备号 */
dtsled.minor = MINOR(dtsled.devid); /* 获取分配号的次设备号 */
}
/* 2、初始化cdev */
dtsled.cdev.owner = THIS_MODULE;
cdev_init(&dtsled.cdev, &dtsled_fops);
/* 3、添加一个cdev */
cdev_add(&dtsled.cdev, dtsled.devid, DTSLED_CNT);
/* 4、创建类 */
dtsled.class = class_create(THIS_MODULE, DTSLED_NAME);
if (IS_ERR(dtsled.class)) {
return PTR_ERR(dtsled.class);
}
/* 5、创建设备 */
dtsled.device = device_create(dtsled.class, NULL, dtsled.devid, NULL, DTSLED_NAME);
if (IS_ERR(dtsled.device)) {
return PTR_ERR(dtsled.device);
}
return 0;
}
static void __exit led_exit() {
/* 注销字符设备驱动 */
cdev_del(&dtsled.cdev);/* 删除cdev */
unregister_chrdev_region(dtsled.devid, DTSLED_CNT); /* 注销设备号 */
device_destroy(dtsled.class, dtsled.devid);
class_destroy(dtsled.class);
}
module_init(led_init);
module_exit(led_exit);
MODULE_LICENSE("GPL");
MODULE_AUTHOR("t");
2.2.2 添加字符设备操作集
打开时设置私有数据，读写驱动 注意系统调用 实现用户空间和内核转换
/*
* @description : 打开设备
* @param - inode : 传递给驱动的inode
* @param - filp : 设备文件，file结构体有个叫做private_data的成员变量
* 一般在open的时候将private_data指向设备结构体。
* @return : 0 成功;其他 失败
*/
static int led_open(struct inode *inode, struct file *filp)
{
filp->private_data = &dtsled; /* 设置私有数据 */
return 0;
}
/*
* @description : 从设备读取数据
* @param - filp : 要打开的设备文件(文件描述符)
* @param - buf : 返回给用户空间的数据缓冲区
* @param - cnt : 要读取的数据长度
* @param - offt : 相对于文件首地址的偏移
* @return : 读取的字节数，如果为负值，表示读取失败
*/
static ssize_t led_read(struct file *filp, char __user *buf, size_t cnt, loff_t *offt)
{
return 0;
}
/*
* @description : 向设备写数据
* @param - filp : 设备文件，表示打开的文件描述符
* @param - buf : 要写给设备写入的数据
* @param - cnt : 要写入的数据长度
* @param - offt : 相对于文件首地址的偏移
* @return : 写入的字节数，如果为负值，表示写入失败
*/
static ssize_t led_write(struct file *filp, const char __user *buf, size_t cnt, loff_t *offt)
{
int retvalue;
unsigned char databuf[1];
unsigned char ledstat;
retvalue = copy_from_user(databuf, buf, cnt);
if(retvalue < 0) {
printk("kernel write failed!\r\n");
return -EFAULT;
}
ledstat = databuf[0]; /* 获取状态值 */
if(ledstat == LEDON) {
led_switch(LEDON); /* 打开LED灯 */
} else if(ledstat == LEDOFF) {
led_switch(LEDOFF); /* 关闭LED灯 */
}
return 0;
}
/*
* @description : 关闭/释放设备
* @param - filp : 要关闭的设备文件(文件描述符)
* @return : 0 成功;其他 失败
*/
static int led_release(struct inode *inode, struct file *filp)
{
return 0;
}
2.2.3 解析设备树节点属性
1 of_find_node_by_path 设备节点查询 2 of_find_property 查询属性内容 3 status 检查
4寄存器获取 of_property_read_u32_array
/* 获取设备树中的属性数据 */
/* 1、获取设备节点：alphaled */
dtsled.nd = of_find_node_by_path("/alphaled");
if(dtsled.nd == NULL) {
printk("alphaled node nost find!\r\n");
return -EINVAL;
} else {
printk("alphaled node find!\r\n");
}
/* 2、获取compatible属性内容 */
proper = of_find_property(dtsled.nd, "compatible", NULL);
if(proper == NULL) {
printk("compatible property find failed\r\n");
} else {
printk("compatible = %s\r\n", (char*)proper->value);
}
/* 3、获取status属性内容 */
ret = of_property_read_string(dtsled.nd, "status", &str);
if(ret < 0){
printk("status read failed!\r\n");
} else {
printk("status = %s\r\n",str);
}
/* 4、获取reg属性内容 */
ret = of_property_read_u32_array(dtsled.nd, "reg", regdata, 10);
if(ret < 0) {
printk("reg property read failed!\r\n");
} else {
u8 i = 0;
printk("reg data:\r\n");
for(i = 0; i < 10; i++)
printk("%#X ", regdata[i]);
printk("\r\n");
}
2.2.4 初始化LED
1 寄存器映射 of_iomap / ioremap 2 设置IO复用 寄存器电器属性 初始化默认值
/* 初始化LED */
/* 1、寄存器地址映射 */
/* 初始化LED */
#if 0
/* 1、寄存器地址映射 */
IMX6U_CCM_CCGR1 = ioremap(regdata[0], regdata[1]);
SW_MUX_GPIO1_IO03 = ioremap(regdata[2], regdata[3]);
SW_PAD_GPIO1_IO03 = ioremap(regdata[4], regdata[5]);
GPIO1_DR = ioremap(regdata[6], regdata[7]);
GPIO1_GDIR = ioremap(regdata[8], regdata[9]);
#else
IMX6U_CCM_CCGR1 = of_iomap(dtsled.nd, 0);
SW_MUX_GPIO1_IO03 = of_iomap(dtsled.nd, 1);
SW_PAD_GPIO1_IO03 = of_iomap(dtsled.nd, 2);
GPIO1_DR = of_iomap(dtsled.nd, 3);
GPIO1_GDIR = of_iomap(dtsled.nd, 4);
#endif
/* 2、使能GPIO1时钟 */
val = readl(IMX6U_CCM_CCGR1);
val &= ~(3 << 26); /* 清楚以前的设置 */
val |= (3 << 26); /* 设置新值 */
writel(val, IMX6U_CCM_CCGR1);
/* 3、设置GPIO1_IO03的复用功能，将其复用为
* GPIO1_IO03，最后设置IO属性。
*/
writel(5, SW_MUX_GPIO1_IO03);
/*寄存器SW_PAD_GPIO1_IO03设置IO属性
*bit 16:0 HYS关闭
*bit [15:14]: 00 默认下拉
*bit [13]: 0 kepper功能
*bit [12]: 1 pull/keeper使能
*bit [11]: 0 关闭开路输出
*bit [7:6]: 10 速度100Mhz
*bit [5:3]: 110 R0/6驱动能力
*bit [0]: 0 低转换率
*/
writel(0x10B0, SW_PAD_GPIO1_IO03);
/* 4、设置GPIO1_IO03为输出功能 */
val = readl(GPIO1_GDIR);
val &= ~(1 << 3); /* 清除以前的设置 */
val |= (1 << 3); /* 设置为输出 */
writel(val, GPIO1_GDIR);
/* 5、默认关闭LED */
val = readl(GPIO1_DR);
val |= (1 << 3);
writel(val, GPIO1_DR);
2.2.5 完善代码
dtsled.c完整代码
#include <linux/types.h>
#include <linux/kernel.h>
#include <linux/delay.h>
#include <linux/ide.h>
#include <linux/init.h>
#include <linux/module.h>
#include <linux/errno.h>
#include <linux/gpio.h>
#include <linux/cdev.h>
#include <linux/device.h>
#include <linux/of.h>
#include <linux/of_address.h>
#include <asm/mach/map.h>
#include <asm/uaccess.h>
#include <asm/io.h>
/***************************************************************
Copyright © ALIENTEK Co., Ltd. 1998-2029. All rights reserved.
文件名 : dtsled.c
作者 : 左忠凯
版本 : V1.0
描述 : LED驱动文件。
其他 : 无
论坛 : www.openedv.com
日志 : 初版V1.0 2019/7/9 左忠凯创建
***************************************************************/
#define DTSLED_CNT 1 /* 设备号个数 */
#define DTSLED_NAME "dtsled" /* 名字 */
#define LEDOFF 0 /* 关灯 */
#define LEDON 1 /* 开灯 */
/* 映射后的寄存器虚拟地址指针 */
static void __iomem *IMX6U_CCM_CCGR1;
static void __iomem *SW_MUX_GPIO1_IO03;
static void __iomem *SW_PAD_GPIO1_IO03;
static void __iomem *GPIO1_DR;
static void __iomem *GPIO1_GDIR;
/* dtsled设备结构体 */
struct dtsled_dev{
dev_t devid; /* 设备号 */
struct cdev cdev; /* cdev */
struct class *class; /* 类 */
struct device *device; /* 设备 */
int major; /* 主设备号 */
int minor; /* 次设备号 */
struct device_node *nd; /* 设备节点 */
};
struct dtsled_dev dtsled; /* led设备 */
/*
* @description : LED打开/关闭
* @param - sta : LEDON(0) 打开LED，LEDOFF(1) 关闭LED
* @return : 无
*/
void led_switch(u8 sta)
{
u32 val = 0;
if(sta == LEDON) {
val = readl(GPIO1_DR);
val &= ~(1 << 3);
writel(val, GPIO1_DR);
}else if(sta == LEDOFF) {
val = readl(GPIO1_DR);
val|= (1 << 3);
writel(val, GPIO1_DR);
}
}
/*
* @description : 打开设备
* @param - inode : 传递给驱动的inode
* @param - filp : 设备文件，file结构体有个叫做private_data的成员变量
* 一般在open的时候将private_data指向设备结构体。
* @return : 0 成功;其他 失败
*/
static int led_open(struct inode *inode, struct file *filp)
{
filp->private_data = &dtsled; /* 设置私有数据 */
return 0;
}
/*
* @description : 从设备读取数据
* @param - filp : 要打开的设备文件(文件描述符)
* @param - buf : 返回给用户空间的数据缓冲区
* @param - cnt : 要读取的数据长度
* @param - offt : 相对于文件首地址的偏移
* @return : 读取的字节数，如果为负值，表示读取失败
*/
static ssize_t led_read(struct file *filp, char __user *buf, size_t cnt, loff_t *offt)
{
return 0;
}
/*
* @description : 向设备写数据
* @param - filp : 设备文件，表示打开的文件描述符
* @param - buf : 要写给设备写入的数据
* @param - cnt : 要写入的数据长度
* @param - offt : 相对于文件首地址的偏移
* @return : 写入的字节数，如果为负值，表示写入失败
*/
static ssize_t led_write(struct file *filp, const char __user *buf, size_t cnt, loff_t *offt)
{
int retvalue;
unsigned char databuf[1];
unsigned char ledstat;
retvalue = copy_from_user(databuf, buf, cnt);
if(retvalue < 0) {
printk("kernel write failed!\r\n");
return -EFAULT;
}
ledstat = databuf[0]; /* 获取状态值 */
if(ledstat == LEDON) {
led_switch(LEDON); /* 打开LED灯 */
} else if(ledstat == LEDOFF) {
led_switch(LEDOFF); /* 关闭LED灯 */
}
return 0;
}
/*
* @description : 关闭/释放设备
* @param - filp : 要关闭的设备文件(文件描述符)
* @return : 0 成功;其他 失败
*/
static int led_release(struct inode *inode, struct file *filp)
{
return 0;
}
/* 设备操作函数 */
static struct file_operations dtsled_fops = {
.owner = THIS_MODULE,
.open = led_open,
.read = led_read,
.write = led_write,
.release = led_release,
};
/*
* @description : 驱动出口函数
* @param : 无
* @return : 无
*/
static int __init led_init(void)
{
u32 val = 0;
int ret;
u32 regdata[14];
const char *str;
struct property *proper;
/* 获取设备树中的属性数据 */
/* 1、获取设备节点：alphaled */
dtsled.nd = of_find_node_by_path("/alphaled");
if(dtsled.nd == NULL) {
printk("alphaled node nost find!\r\n");
return -EINVAL;
} else {
printk("alphaled node find!\r\n");
}
/* 2、获取compatible属性内容 */
proper = of_find_property(dtsled.nd, "compatible", NULL);
if(proper == NULL) {
printk("compatible property find failed\r\n");
} else {
printk("compatible = %s\r\n", (char*)proper->value);
}
/* 3、获取status属性内容 */
ret = of_property_read_string(dtsled.nd, "status", &str);
if(ret < 0){
printk("status read failed!\r\n");
} else {
printk("status = %s\r\n",str);
}
/* 4、获取reg属性内容 */
ret = of_property_read_u32_array(dtsled.nd, "reg", regdata, 10);
if(ret < 0) {
printk("reg property read failed!\r\n");
} else {
u8 i = 0;
printk("reg data:\r\n");
for(i = 0; i < 10; i++)
printk("%#X ", regdata[i]);
printk("\r\n");
}
/* 初始化LED */
#if 0
/* 1、寄存器地址映射 */
IMX6U_CCM_CCGR1 = ioremap(regdata[0], regdata[1]);
SW_MUX_GPIO1_IO03 = ioremap(regdata[2], regdata[3]);
SW_PAD_GPIO1_IO03 = ioremap(regdata[4], regdata[5]);
GPIO1_DR = ioremap(regdata[6], regdata[7]);
GPIO1_GDIR = ioremap(regdata[8], regdata[9]);
#else
IMX6U_CCM_CCGR1 = of_iomap(dtsled.nd, 0);
SW_MUX_GPIO1_IO03 = of_iomap(dtsled.nd, 1);
SW_PAD_GPIO1_IO03 = of_iomap(dtsled.nd, 2);
GPIO1_DR = of_iomap(dtsled.nd, 3);
GPIO1_GDIR = of_iomap(dtsled.nd, 4);
#endif
/* 2、使能GPIO1时钟 */
val = readl(IMX6U_CCM_CCGR1);
val &= ~(3 << 26); /* 清楚以前的设置 */
val |= (3 << 26); /* 设置新值 */
writel(val, IMX6U_CCM_CCGR1);
/* 3、设置GPIO1_IO03的复用功能，将其复用为
* GPIO1_IO03，最后设置IO属性。
*/
writel(5, SW_MUX_GPIO1_IO03);
/*寄存器SW_PAD_GPIO1_IO03设置IO属性
*bit 16:0 HYS关闭
*bit [15:14]: 00 默认下拉
*bit [13]: 0 kepper功能
*bit [12]: 1 pull/keeper使能
*bit [11]: 0 关闭开路输出
*bit [7:6]: 10 速度100Mhz
*bit [5:3]: 110 R0/6驱动能力
*bit [0]: 0 低转换率
*/
writel(0x10B0, SW_PAD_GPIO1_IO03);
/* 4、设置GPIO1_IO03为输出功能 */
val = readl(GPIO1_GDIR);
val &= ~(1 << 3); /* 清除以前的设置 */
val |= (1 << 3); /* 设置为输出 */
writel(val, GPIO1_GDIR);
/* 5、默认关闭LED */
val = readl(GPIO1_DR);
val |= (1 << 3);
writel(val, GPIO1_DR);
/* 注册字符设备驱动 */
/* 1、创建设备号 */
if (dtsled.major) { /* 定义了设备号 */
dtsled.devid = MKDEV(dtsled.major, 0);
register_chrdev_region(dtsled.devid, DTSLED_CNT, DTSLED_NAME);
} else { /* 没有定义设备号 */
alloc_chrdev_region(&dtsled.devid, 0, DTSLED_CNT, DTSLED_NAME); /* 申请设备号 */
dtsled.major = MAJOR(dtsled.devid); /* 获取分配号的主设备号 */
dtsled.minor = MINOR(dtsled.devid); /* 获取分配号的次设备号 */
}
printk("dtsled major=%d,minor=%d\r\n",dtsled.major, dtsled.minor);
/* 2、初始化cdev */
dtsled.cdev.owner = THIS_MODULE;
cdev_init(&dtsled.cdev, &dtsled_fops);
/* 3、添加一个cdev */
cdev_add(&dtsled.cdev, dtsled.devid, DTSLED_CNT);
/* 4、创建类 */
dtsled.class = class_create(THIS_MODULE, DTSLED_NAME);
if (IS_ERR(dtsled.class)) {
return PTR_ERR(dtsled.class);
}
/* 5、创建设备 */
dtsled.device = device_create(dtsled.class, NULL, dtsled.devid, NULL, DTSLED_NAME);
if (IS_ERR(dtsled.device)) {
return PTR_ERR(dtsled.device);
}
return 0;
}
/*
* @description : 驱动出口函数
* @param : 无
* @return : 无
*/
static void __exit led_exit(void)
{
/* 取消映射 */
iounmap(IMX6U_CCM_CCGR1);
iounmap(SW_MUX_GPIO1_IO03);
iounmap(SW_PAD_GPIO1_IO03);
iounmap(GPIO1_DR);
iounmap(GPIO1_GDIR);
/* 注销字符设备驱动 */
cdev_del(&dtsled.cdev);/* 删除cdev */
unregister_chrdev_region(dtsled.devid, DTSLED_CNT); /* 注销设备号 */
device_destroy(dtsled.class, dtsled.devid);
class_destroy(dtsled.class);
}
module_init(led_init);
module_exit(led_exit);
MODULE_LICENSE("GPL");
MODULE_AUTHOR("zuozhongkai");
2.3 编写app操作代码 ledApp.c
#include "stdio.h"
#include "unistd.h"
#include "sys/types.h"
#include "sys/stat.h"
#include "fcntl.h"
#include "stdlib.h"
#include "string.h"
/***************************************************************
Copyright © ALIENTEK Co., Ltd. 1998-2029. All rights reserved.
文件名 : ledApp.c
作者 : 左忠凯
版本 : V1.0
描述 : chrdevbase驱测试APP。
其他 : 无
使用方法 ：./ledtest /dev/led 0 关闭LED
./ledtest /dev/led 1 打开LED
论坛 : www.openedv.com
日志 : 初版V1.0 2019/1/30 左忠凯创建
***************************************************************/
#define LEDOFF 0
#define LEDON 1
/*
* @description : main主程序
* @param - argc : argv数组元素个数
* @param - argv : 具体参数
* @return : 0 成功;其他 失败
*/
int main(int argc, char *argv[])
{
int fd, retvalue;
char *filename;
unsigned char databuf[1];
if(argc != 3){
printf("Error Usage!\r\n");
return -1;
}
filename = argv[1];
/* 打开led驱动 */
fd = open(filename, O_RDWR);
if(fd < 0){
printf("file %s open failed!\r\n", argv[1]);
return -1;
}
databuf[0] = atoi(argv[2]); /* 要执行的操作：打开或关闭 */
/* 向/dev/led文件写入数据 */
retvalue = write(fd, databuf, sizeof(databuf));
if(retvalue < 0){
printf("LED Control Failed!\r\n");
close(fd);
return -1;
}
retvalue = close(fd); /* 关闭文件 */
if(retvalue < 0){
printf("file %s close failed!\r\n", argv[1]);
return -1;
}
return 0;
}
2.4 编译运行
修改 Makefile 设置为内核源码目录 注意保持 班子内核和编译代码内核同一版本
KERNELDIR := /home/t/imx6ull/linux/linux-imx-rel_imx_4.1.15_2.1.0_ga_alientek

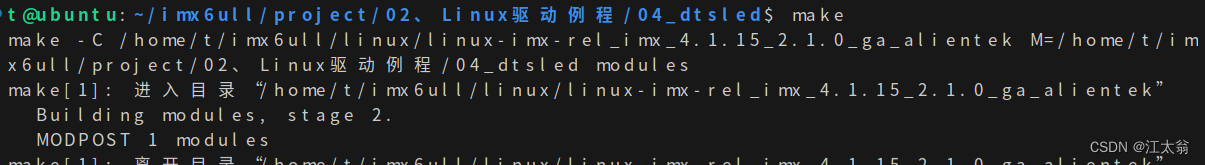

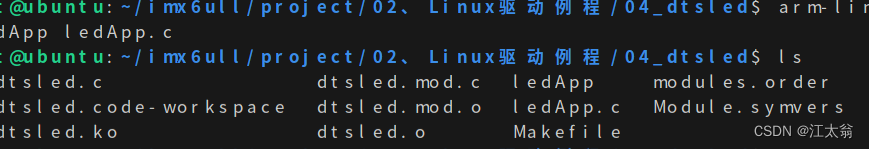

2.4.1编译 驱动模块及app
2.4.2 copy dtsled.ko 及 ledApp到 nfs 目录 通过nfs 传输到开发板
cp dtsled.ko ledApp /home/t/nfs_rootfs/
开发板

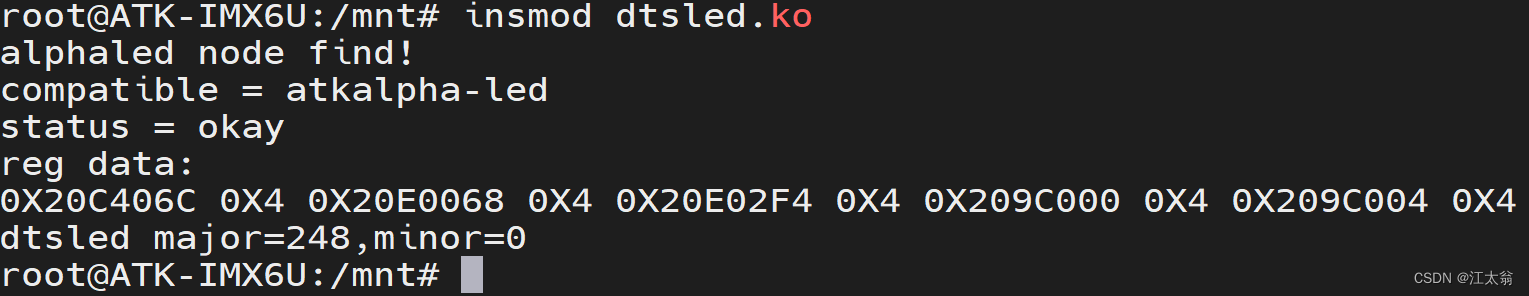

2.4.3 安装 dtsled.ko
insmod desled.ko
安装成功后会打印驱动相关信息
查询设备树节点 注册成功

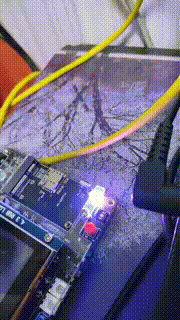

2.4.4 测试 ledApp
添加执行权限 开关led
root@ATK-IMX6U:/mnt# chmod a+x ledApp
root@ATK-IMX6U:/mnt# ./ledApp /dev/dtsled 0
root@ATK-IMX6U:/mnt# ./ledApp /dev/dtsled 1
测试成功
417
扫一扫
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
