概述

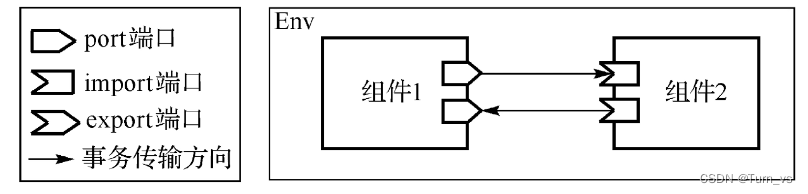

TLM需要两个通信的对象，分别为initiator和target；谁先发起通信请求，谁属于initiator，发起通信的响应方属于target。如果按照transaction的流向，又可分为producer和consumer。

TLM通信步骤分为：

分辨initiator和target，producer和consumer。
在target中实现TLM通信方法。
在两个对象中创建TLM端口。
在更高层次中将两个对象的端口进行连接。

单向通信

指从initiator到target之间的数据流向是单一方向的，或者说initiator和target只能扮演producer和consumer中的一个角色。

按照UVM端口名的命名规则，包括两个要素：是否阻塞的方式(blocking，nonblocking)，通信方法(put(t)数据流出initiator、get(t)数据流入initiator、peek(t)数据流入initiator但target中的数据保留）

initiator端

target端

uvm_blocking_put_port #(th) h

uvm_blocking_put_imp #(th) h

task put(tr)

uvm_nonblocking_put_port #(th) h

uvm_nonblocking_put_imp #(th) h

function bit try_put(tr)

function bit can_put()

注意：th为数据类型（trans__t），h为句柄，tr为数据方向数据类型数据类型句柄(调用时为数据类型实例的句柄)

具体实例：

class itrans extends uvm_transaction;
    int id;
endclass

class otrans extends uvm_transaction;
    int data;
endclass

class comp1 extends uvm_compoent;
    uvm_blocking_put_port #(itrans) bp_port;
    uvm_nonblocking_put_port #(otrans) nbg_port;
    ...
    task run_phase(uvm_phase phase);
        itrans itr;
        otrans otr;
            itr=new("itr",this);          #例化itr（initiator），处理数据用于发送
            itr.id=1;
            this.bp_port.put(itr);        #调用imp端的put方法，发送itr

        this.nbg_port.try_get(otr);       #调用imp端的try_get()方法，拿到otr

    end
endclass

class comp2 extends uvm_compoent;
    uvm_blocking_put_imp #(itrans,comp2) bp_port;
    uvm_nonblocking_put_imp #(otrans,comp2) nbg_port;
    itrans itr_q[$];
    ...

    task put(itrans t);                    #定义imp端的put方法
        itr_q.push_back(t);
    endtask

    function bit try_get(output otrans t); #定义imp端的try_get()方法
        t=new("t",this);                   #例化otr（initiator），处理数据用于发送
        t.data =10;
    endfucntion
    function bit can_get();                #定义imp端的can_get()方法
        if(itr_q.size()!=0)
            return 1;
        else
            return 0;
    endfucntion
endclass

class env1 extends uvm_env;
    comp1 c1;
    comp2 c2;
    ...
function build_phase(uvm_phase phase);
    surper.build_phase(phase);
    c1=comp1::type_id::create("c1",this);
    c2=comp2::type_id::create("c2",this);
endfunction

function void connect_phase(uvm_phase phase);
    surper.connect_phase(phase);
    c1.bp_port.connect(c2.bp_imp);
    c1.nbg_port.connect(c2.nbg_imp);
endfunction
endclass
