【RL初学-1】如何利用gym中倒立摆的源码绘制角度-角速度轨迹

为了实现在每次迭代过程中绘制角度和角速度的关系曲线，而不是重新建模获取这些数据，我们可以利用 gym 环境中的现有数据，并在每次数据更新时实时绘制。假设我们使用的是 gym 的某个物理环境（例如 CartPole-v1），我们可以从环境中直接获取角度和角速度，并使用 matplotlib 库动态绘制这些数据点。

注意，这里仅仅使用原始的cartpole-v1环境，并没有使用更优化的RL算法进行训练，后续还会利用DQN, DDPG,SAC等进行训练。以下为示例代码，展示了如何在每次迭代中从 gym 环境中获取角度和角速度，并实时绘制它们的关系曲线：

import gym
import matplotlib.pyplot as plt
import numpy as np
from collections import deque
import time

# 创建一个绘图窗口和坐标轴
plt.ion()  # 开启交互模式
fig, ax = plt.subplots()
line, = ax.plot([], [], 'r-')  # 初始化一条红色的线
ax.set_xlim(-np.pi, np.pi)  # 设置x轴的范围，这里假设角度在 -π 到 π 之间
ax.set_ylim(-10, 10)  # 设置y轴的范围，这里假设角速度的合理范围
plt.xlabel('Angle (rad)')
plt.ylabel('Angular Velocity (rad/s)')

# 初始化环境
env = gym.make('CartPole-v1', render_mode="human")
obs = env.reset()

# 初始化一个队列来存储最近的点（角度，角速度），用于绘图
points = deque(maxlen=100)  # 最多存储100个点

def update_plot(points):
    # 提取角度和角速度
    angles, angular_velocities = zip(*points)

    # 更新绘图数据
    line.set_data(angles, angular_velocities)
    plt.draw()
    plt.pause(0.01)  # 暂停一小段时间以更新图形

# 进行多次迭代
for episode in range(1000):
	print("Episode finished after {} timesteps".format(episode))
	env.render()
	env.setp(env.action_space.sample())
    action = env.action_space.sample()  # 随机采样一个动作
    obs, reward, done, info, _ = env.step(action) #加下划线(由于版本更新),否则报参数过多的错

    # 获取角度和角速度
    angle = obs[2]
    angular_velocity = obs[3]

    # 添加新点到队列
    points.append((angle, angular_velocity))

    # 更新图形
    update_plot(points)

    # 如果游戏结束，则重置环境
    if done:
        obs = env.reset()

    # 可选：添加一些延迟以便更好地观察图形变化
    time.sleep(0.01)

# 关闭环境
env.close()

# 关闭绘图窗口
plt.ioff()
plt.show()

解释

1. 环境初始化：使用 gym.make('CartPole-v1') 创建一个CartPole环境，并使用 env.reset() 重置环境以获取初始状态，这里注意要加上render_mode。
2. 绘图初始化：使用 matplotlib 创建一个绘图窗口和坐标轴，并初始化一条红色的线。
3. 实时更新：
   • 在每次迭代中，从环境状态中提取角度和角速度。
   • 将新的（角度，角速度）点添加到队列中。
   • 调用 update_plot(points) 函数更新图形。
4. 图形更新函数：update_plot(points) 函数从队列中提取所有点，并更新绘图数据。
5. 迭代和延迟：进行多次迭代，每次迭代后如果游戏结束则重置环境，并添加一些延迟以便更好地观察图形变化。
6. 关闭环境和绘图窗口：在迭代结束后关闭环境和绘图窗口。

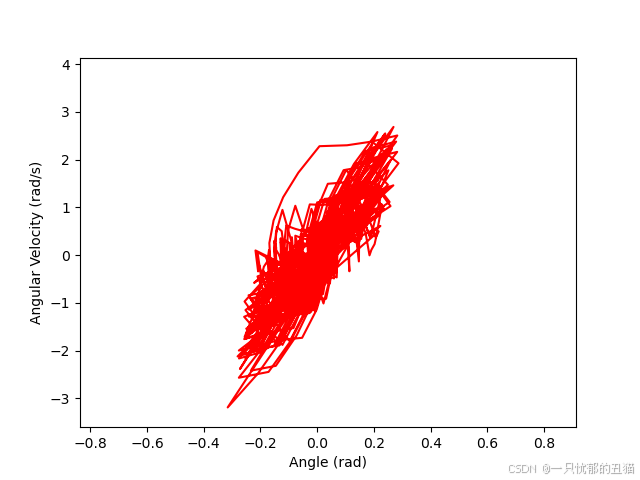

通过这种方式，我们可以在每次迭代过程中实时绘制角度和角速度的关系曲线。

注：部分为GPT生成，仅供个人备忘所用。
