创龙基于Xilinx Kintex-7系列高性价比FPGA开发板散热风扇接口、SATA接口

最新推荐文章于 2025-08-04 14:10:08 发布
原创 最新推荐文章于 2025-08-04 14:10:08 发布 · 1k 阅读 · 1 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

该博客详细介绍了创龙基于Xilinx Kintex-7系列的FPGA开发板，其中包含了XC7K325T-2FFG676I处理器的特性，如326K逻辑单元和840个DSP Slice。文章还阐述了开发板上的散热风扇接口，这是一个12V供电的3pin接口，并提供了引脚定义。此外，还提到了SATA接口的硬件细节和引脚定义。

处理器

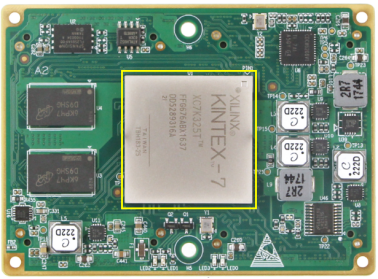

Xilinx Kintex-7系列FPGA处理器，芯片型号为XC7K325T-2FFG676I，兼容XC7K160T/410T-2FFG676I，高达326K逻辑单元，840个DSP Slice，硬件如下图：

散热风扇接口

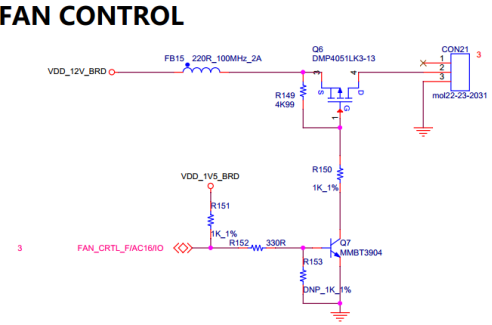

开发板引出1个散热风扇接口(CON21)，采用3pin，间距2.54mm，供电电压为12V，硬件及引脚定义如下图：

SATA接口

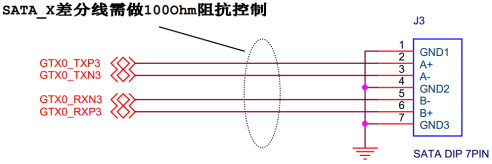

开发板引出了一个SATA硬盘接口，接口为J3，硬件及引脚定义如下图：
