该博客详细介绍了基于TI AM5728处理器的开发板，该板集成了浮点双DSP C66x和双ARM Cortex-A15，适用于工业控制和音视频处理。文章重点解析了开发板上的PCIe 2.0 x4接口的配置和传输速率，并列举了不同PCIe模式及其应用场景。此外，还提到了3pin的散热风扇接口规格。

处理器

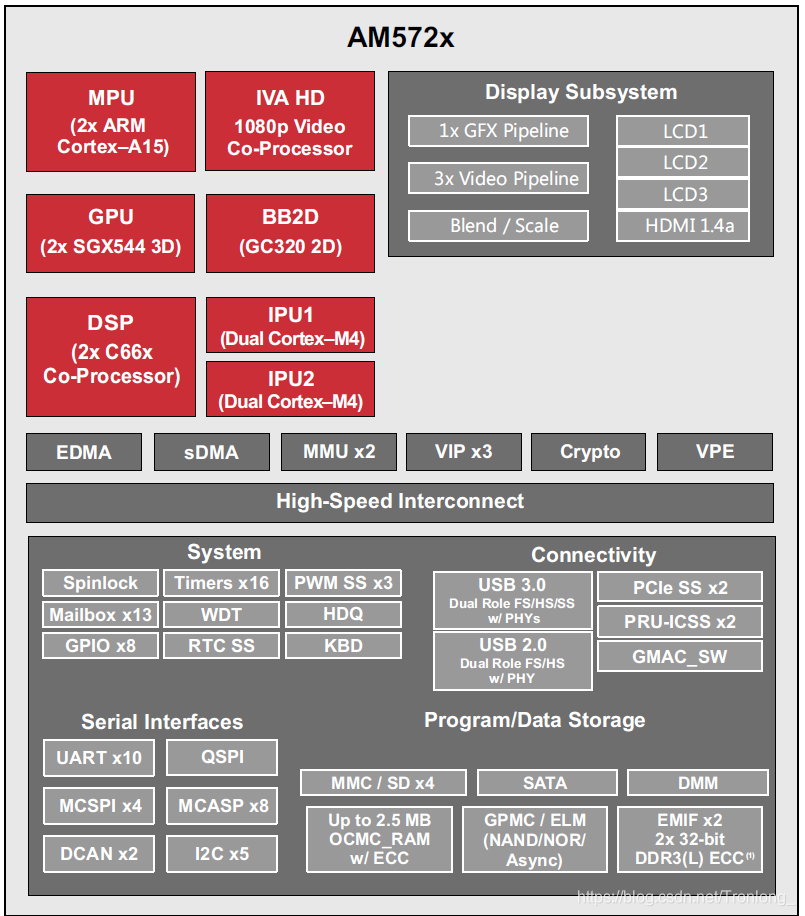

基于TI AM5728浮点双DSP C66x +双ARM Cortex-A15工业控制及高性能音视频处理器。拥有多种工业接口资源，下图为AM5728 CPU资源框图：
在这里插入图片描述

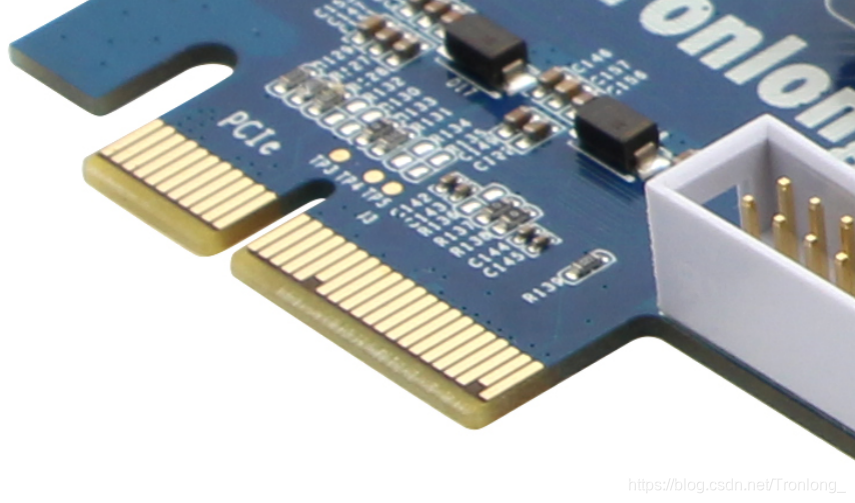

PCIe接口（金手指）

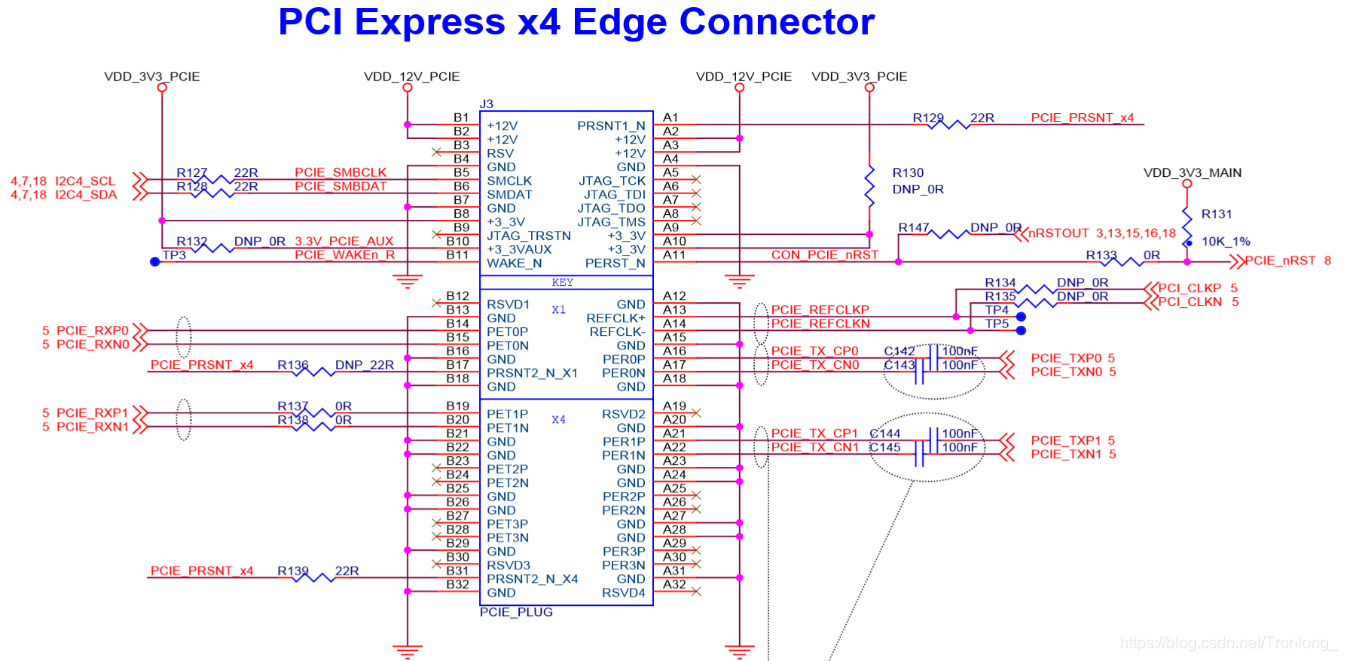

开发板引出了PCIe 2.0 x4接口，2通道，总共64pin。编码方案8/10b，单通道理论最高传输速率达5GBaud，其引脚定义如下图：
在这里插入图片描述

TL5728-EasyEVM开发板PCIe接口的支持模式如下表所示：

在这里插入图片描述
表 2

PCIe模式

典型对接设备

核心板（SOM-TL5728-A2）

RC(同源时钟)

连接网卡

支持

RC(非同源时钟)

连接DSP、FPGA

支持

EP(同源时钟)

连接PC

不支持

EP(非同源时钟)

连接嵌入式SOC

支持

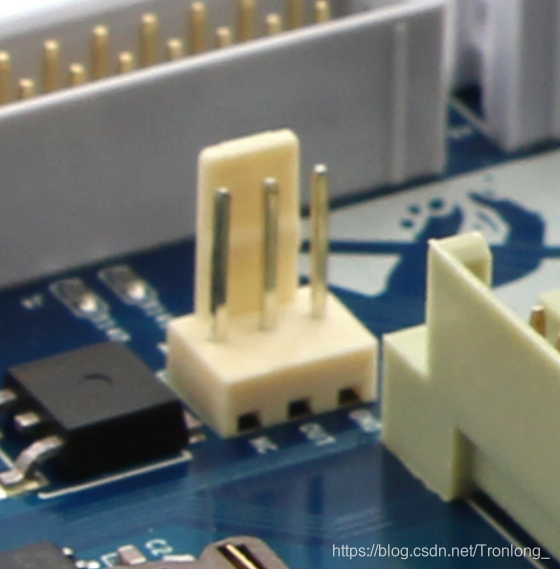

散热风扇接口

散热风扇接口，采用3pin，间距2.54mm，供电电压为12V。
在这里插入图片描述
在这里插入图片描述
