汽车电子通信的智能化革新引擎

随着汽车智能化、电动化趋势的加速，SENT（单边半字节传输）总线因其高精度、低延迟特性，已成为传感器与ECU（电子控制单元）间的主流通信协议。然而，如何在研发测试中将SENT数据高效接入PC端分析工具，一直是工程师的痛点。MACH SENT-USB双通道协议转换器应需而生，以SAE J2716标准为核心，打通SENT总线与USB的“最后一公里”，为汽车电子开发提供全链路通信支持。

为何选择SENT-USB？

1. 双通道灵活架构，适配复杂场景

• 双向独立配置：每个SENT通道可独立设置为TX（发送）或RX（接收），支持双收、单收单发、双发模式，满足多传感器同步采集或ECU指令模拟需求。

• 多格式兼容：支持快速模式（Fast SENT）、短串行模式（Short Serial）及增强串行模式（Enhanced Serial），覆盖ISO 26262功能安全协议要求，适配从传统燃油车到新能源车的全场景应用。

2. 智能数据管理，保障通信稳定性

• 动态信息过滤：内置智能算法自动剔除冗余数据包，避免串行通信过载，确保高负载下仍保持95%以上的有效数据传输率。

• CRC故障注入：支持人工注入CRC校验错误，模拟总线通信异常，助力开发团队验证ECU容错机制与系统鲁棒性。

3. 零门槛配置，高效集成开发

• 参数持久化存储：板载非易失性存储器保存通道配置（滴答时间0.5~90μs、数据字节1~6等），断电后无需重复设置。

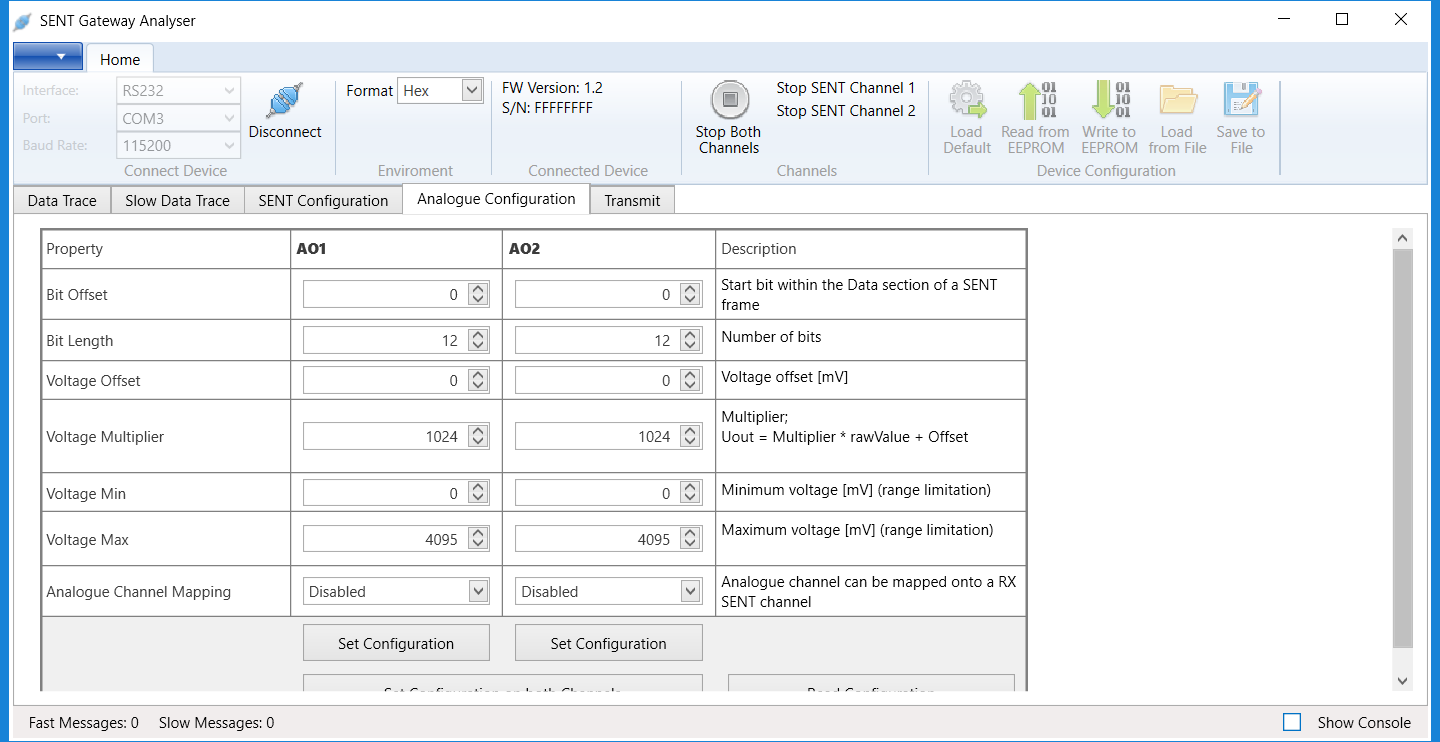

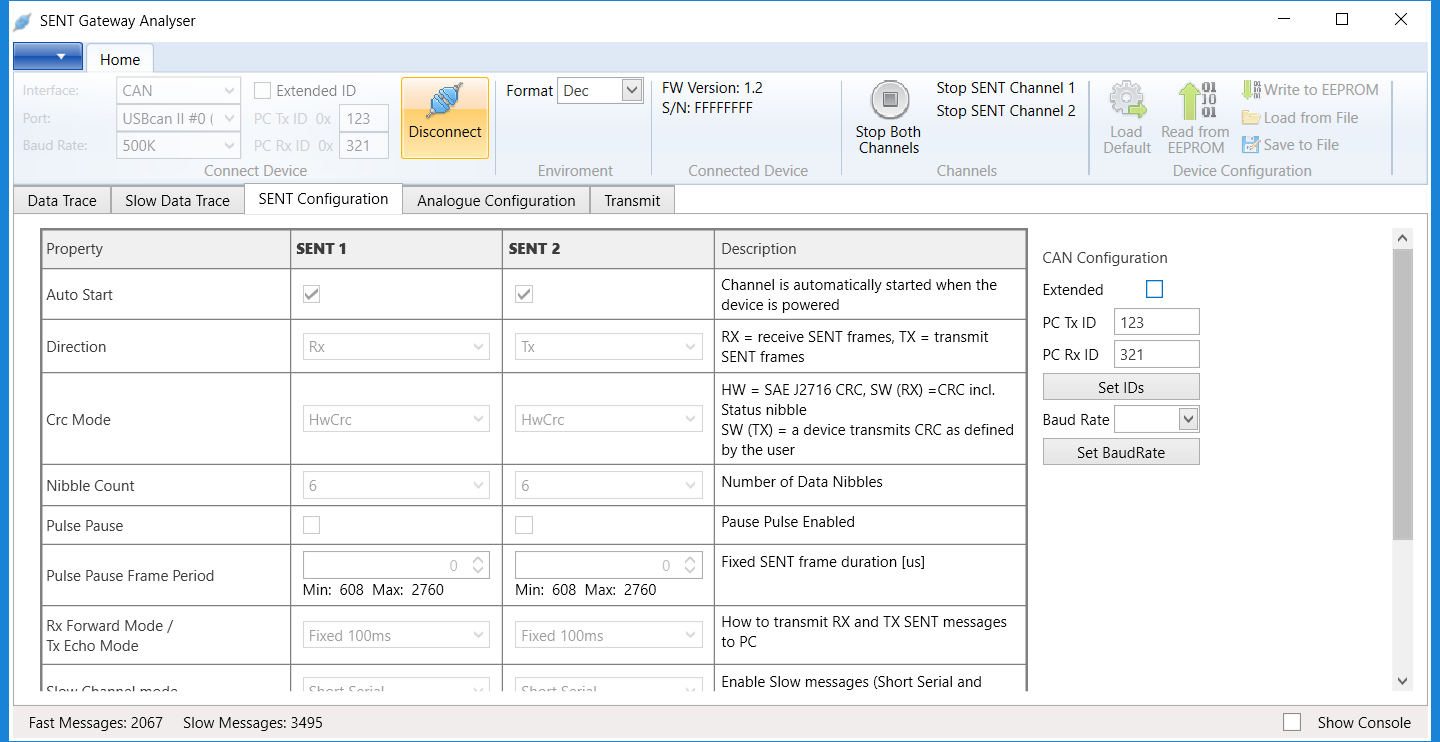

• 一体化PC工具链：免费软件支持一键配置、实时波形监控、数据记录回放及信号模拟，无缝对接MATLAB/Simulink、CANoe等开发平台，缩短50%的调试周期。

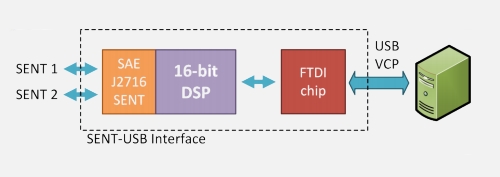

• 开放式协议接口：通过USB虚拟COM端口（VCP）提供标准化AT指令集，轻松集成至HiL（硬件在环）测试台、自动化产线及云端诊断系统。

工业级硬件设计

• 宽压供电与传感器赋能：

  • 主电源由USB直接供电（5V/500mA），可选9-30V DC辅助输入（带极性保护），降低USB负载压力。

  • 提供5V/200mA传感器供电输出，直接驱动压力、位置等低功耗SENT传感器，简化测试环境搭建。

• 紧凑坚固的机械结构：

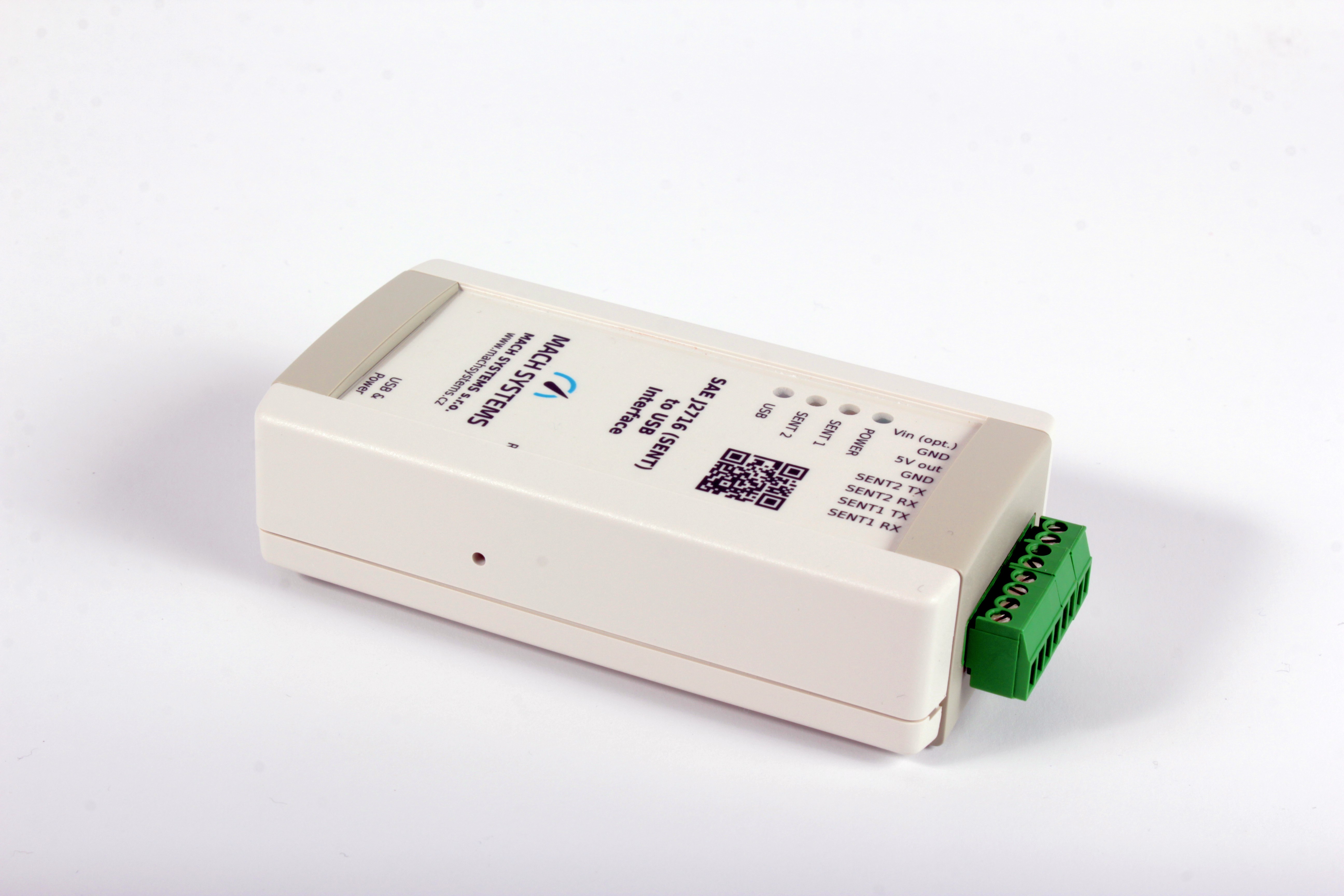

  • 108×54×30mm超小体积，支持台式安装与DIN导轨固定，适配实验室、车载及产线环境。

  • 工作温度范围0~70°C，IP20防护等级，无惧振动、粉尘及温变挑战。

• 状态可视与快速恢复：

  • 3色LED指示灯实时反馈电源、通信及故障状态，搭配一键触摸开关快速恢复出厂配置，提升运维效率。

应用场景

1. ECU开发与验证

• 传感器信号模拟：通过TX通道发送定制化SENT帧（如模拟温度传感器0~1000°C动态信号），验证ECU算法响应。

• 实车数据抓取：双RX通道同步捕获多路SENT传感器数据（如油门踏板+轮速信号），结合PC端软件进行时序分析与故障诊断。

2. 产线自动化测试

• EOL（End-of-Line）测试：批量注入预设SENT指令，快速检测ECU功能一致性，单台设备可支持高达1000次/小时的测试循环。

• 故障快速定位：通过CRC错误注入触发ECU保护机制，验证产线容错流程的可靠性。

3. 多协议协同测试

• 与CAN/LIN/FlexRay工具链联动，构建混合总线测试平台。例如，在ADAS系统中，同步采集SENT摄像头数据与CAN控制指令，实现多维度信号关联分析。

技术规格

类别	参数
通信协议	SAE J2716 SENT，支持快速/短串行/增强串行模式
通道配置	2×双向SENT通道（独立TX/RX）
滴答时间	0.5~90μs（软件可调）
数据字节	1~6字节/帧
供电	USB 5V DC（主电源） / 9-30V DC（辅助输入，极性保护）
传感器供电	5V DC输出（200mA max）
接口	Micro-USB（通信/供电），8-pin端子块（3.5mm间距）
工作温度	0~70°C
防护等级	IP20
尺寸/重量	108×54×30mm / 80g

MACH SENT-USB双通道协议转换器凭借其灵活架构、智能通信管理及工业级可靠性。无论是缩短研发周期、提升测试效率，还是构建智能化产线，它都能以毫米级精度与毫秒级响应，为智能驾驶、三电系统及车载传感技术的突破提供坚实底座。

（了解更多技术细节，联系广州智维电子科技，提供免费技术支持。）
