【模块化DAQ解决方案】Influx K系列：重塑工业与车载传感器数据采集

在车辆测试、工业监测以及科研数据采集领域，如何高效、精准、同步地采集多种传感器的数据是一大挑战。Influx Technology的K系列模块化数据采集方案，为我们提供了一个灵活而强大的答案。

一、模块化设计，按需堆叠

Influx K系列的核心思想是模块化与可堆叠。整个系列基于CAN总线进行通信和数据传输，允许用户像搭积木一样，根据实际测试需求组合不同的功能模块。主要成员包括：

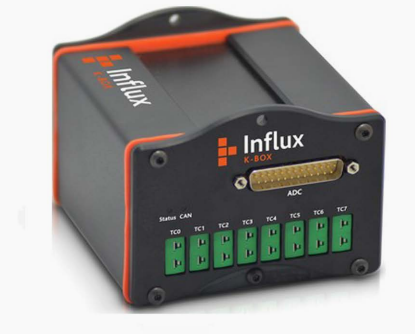

• K-Box：多功能一体机 - 集热电偶、模拟量、数字/PWM信号测量于一身，是入门和通用测试的理想选择。

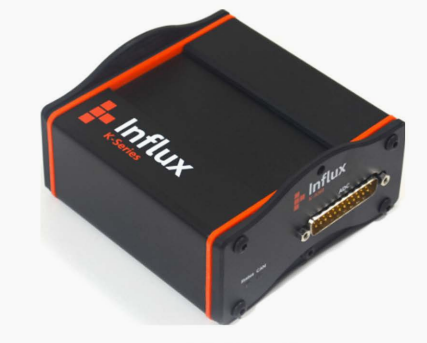

• K-AN8：高精度模拟量专家 - 专注于模拟量和数字信号，提供更高的采样率和精度，适合动态信号捕获。

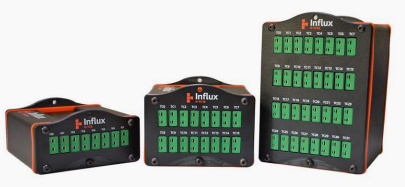

• K-TC8/16/32：多通道温度记录仪 - 专为热电偶设计，支持8/16/32通道，甚至可脱离主记录仪独立运行，将数据存储于SD卡中。

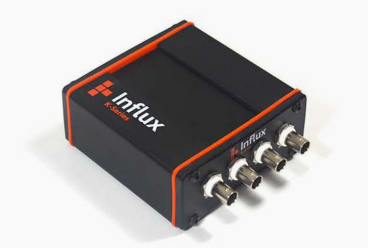

• K-1EPE与K-PT：专用传感器调理模块 - 前者用于连接IEPE（压电式）传感器，后者用于连接PT100/PT1000铂电阻，将专用信号转换为标准电压信号供K-Box或K-AN8读取。

这种设计使得测试系统构建极其灵活，既能从小型台架测试开始，也能轻松扩展至复杂的整车测试网络。

二、核心技术亮点

1. 高精度与高可靠性

• 模拟量测量：精度高达 ±0.0015%，支持软件可调的宽输入范围（±10V至±80V），并具备±150V的过压保护，有效防止现场误接损坏。

• 温度测量：热电偶测量精度±1℃，分辨率高达0.001℃，并提供专业的冷端补偿，确保温度数据的准确性。

• ADC性能：16-18位高分辨率ADC，确保信号细节的完整捕获。

2. 灵活的采样率与通道配置

模块支持多档可配置采样率，以K-AN8为例：

• 8通道同时采样时，每通道最高 1 kHz

• 2通道重点采样时，每通道最高 10 kHz
  这种灵活性允许用户在通道数和采样速度之间取得最佳平衡，合理利用系统带宽。

3. 强大的电源管理与耐久性

• 宽压供电：6V-36V DC 的宽压输入，完美适配车载电瓶和各种工业电源。

• CAN唤醒/深休眠：模块支持通过CAN报文唤醒，并在无任务时进入深度休眠模式（待机电流可低至3mA@12V）。这一特性对于需要长期无人值守的车队测试和野外监测至关重要，能极大限度地节约电能。

4. 工业级防护与连接

• 全系列模块采用IP65防护等级的ABS外壳，防尘防水。

• 工作温度范围-40℃ 至 +85℃，适应严苛的工业与车载环境。

• 提供5V和24V的传感器激励电源，最大输出电流80mA，可直接为外部传感器供电。

三、典型的应用场景

1.车辆测试与车队监控

• 采集发动机舱温度、排气管温度、电池电压电流、燃油压力、RPM、事件计数等。
• 所有测量数据通过CAN总线与车辆本身的CAN网络数据（如车速、发动机扭矩等）进行时间戳同步，为性能分析和故障诊断提供完整的数据视图。

2.竞品分析与逆向工程

• 在台架上对标测试竞品零部件，同步采集其物理信号（如振动、温度、压力）和通信总线数据，进行性能对比与工作原理分析。

3.工业设备状态监测

• 适用于电机、发电机、泵等旋转设备的健康监测。使用K-1EPE模块连接加速度计测量振动，使用K-PT模块测量轴承或绕组温度，及时发现设备异常。

4.环境试验与耐久测试

• 在高温、高寒、湿热等环境舱中，使用K-TC系列模块大量布点测温，验证产品的环境适应性。

四、便捷的软件与配置

Influx提供了基于Windows的K-Cal配置软件，用户可以通过它：

• 轻松配置每个通道的量程、滤波器和采样率。

• 进行传感器校准。

• 生成DBC文件，方便在CANoe、CANape或其他支持DBC的系统中直接解析K系列发出的CAN报文。

• 对于K-TC模块，还提供免费的TC记录软件来管理SD卡中的数据。

Influx K系列通过其模块化、可堆叠、高精度、低功耗的特性，成功地解决了复杂测试场景下的数据采集难题。它不仅降低了构建多传感器测量系统的成本与复杂性，更以其工业级的可靠性和与CAN总线生态的无缝集成，成为了工程师在车载测试、工业监测和科研领域值得信赖的利器。
