前言
在图像分割领域中，我们需要使用特定的指标来评估实验效果。

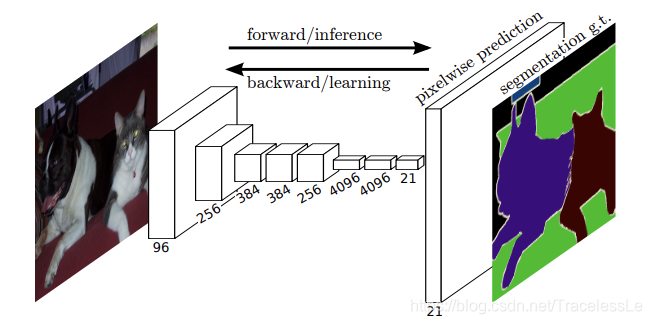

上图源自《Fully Convolutional Networks for Semantic Segmentation》
整个评价体系中，被广泛应用的几个评价指标有：
- Precision
- Recall
- Accuracy
- IoU
- F1-Score
- Mean Accuracy / Frequency Weighted Accuracy / Mean IoU / Frequency Weighted IoU等衍生指标
在此对上述用到的指标做出简要分析。这一切还需要从分类任务中的TP/FP/FN/TN的概念说起。
评估指标
TP/FP/FN/TN
在二分类场景（记为类别0和类别1）中，有四种分类结果，即：
- 本该是0被分为0
- 本该是0被分为1
- 本该是1被分为0
- 本该是1被分为1

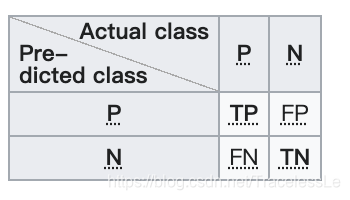

若以类别1为正例（positive），类别0为负例（negative）。则分类结果可以如下图所示：
则上述四种分类结果分别可以概括为：
- 本该是0被分为0 （True negative，TN，真阴）
- 本该是0被分为1 （False positive，FP，假阳）
- 本该是1被分为0 （False negative，FN，假阴）
- 本该是1被分为1 （True positive，TP，真阳）

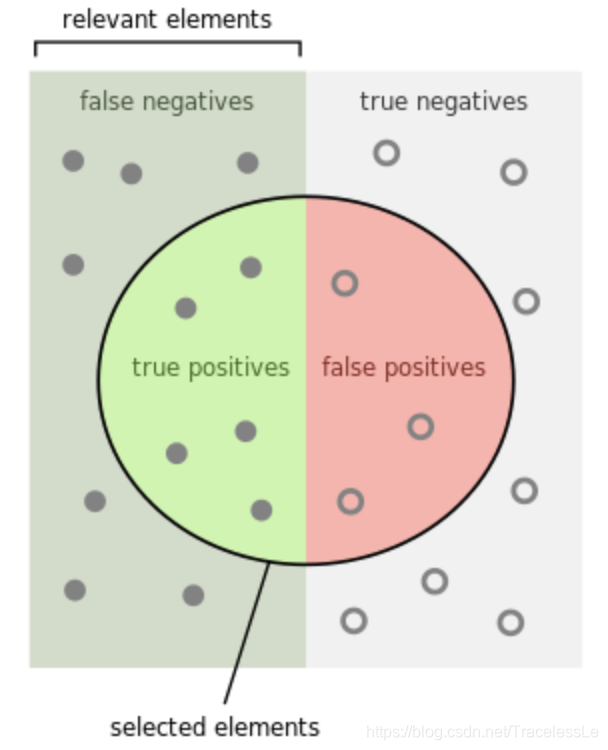

上图中，selected elements表示在本次分类任务中被分类为positives的元素，包括TPs和NPs。relevant elements表示在本次分类任务中本应是positives的元素，包括TPs和FNs。
注：TPs是所有TP的意思，类同。
Precision和Recall
指标Precision和Recall是基于对正例分类正确率的评估而建立的。
其中Precision是要评估在所有被分类为positives的元素中实际分类正确的概率，即：
P
r
e
c
i
s
i
o
n
=
T
P
s
T
P
s
+
F
P
s
Precision = \frac {TPs}{TPs+FPs}
Precision=TPs+FPsTPs
而Recall则是要评估正例分类正确占本应是positives的所有元素的概率，即：
R
e
c
a
l
l
=
T
P
s
T
P
s
+
F
N
s
Recall = \frac {TPs}{TPs+FNs}
Recall=TPs+FNsTPs
简而言之，Precision和Recall的分子都是TPs，都是要评估正例分类正确的水平。
不同的是分母，Precision是以被分类的所有样本为分母，分母可随每次采样元素变化而变化。Precision的意义在于衡量是否有误判，希望误判越少越好。
而Recall则是以原本所有的positives元素为分母，分母不随采样元素变化而变化。Recall的意义在于衡量是否有遗漏，希望遗漏越少越好。
Accuracy
说到Accuracy，很容易和Precision搞混，实际上二者不一样。Accuracy实际上衡量范围更广，相比于Precision只将TP作为考虑范围，Accuracy则是将TP和TN都纳入评估范围。
A c c u r a c y = T P s + T N s T P s + F P s + T N s + F N s = T P s + T N s T o t a l s \begin{aligned}Accuracy &= \frac {TPs+TNs}{TPs+FPs+TNs+FNs}\\ &=\frac {TPs+TNs}{Totals}\end{aligned} Accuracy=TPs+FPs+TNs+FNsTPs+TNs=TotalsTPs+TNs
IoU

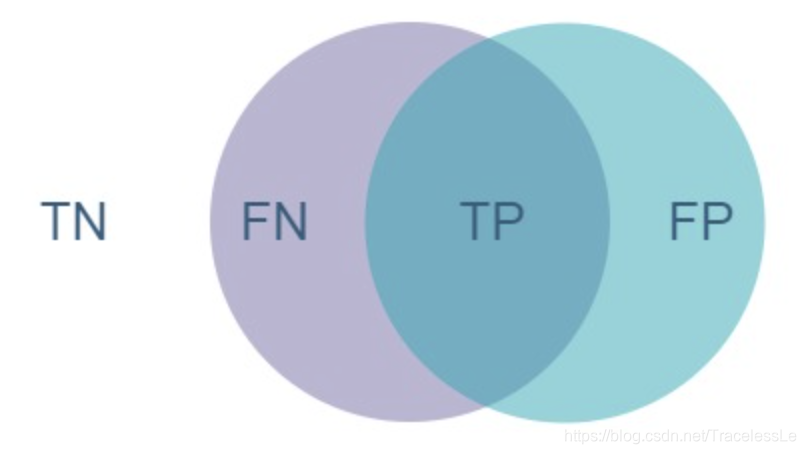

IoU和Precision/Recall比较相近，同样是对正例分类正确的水平进行衡量，不同的是IoU的分母是Precision和Recall分母的并集。正如其全名Intersection over Union（交并比），即selected elements和relevant elements的交集比上两者的并集，实际上就是：
I o U = T P s T P s + F P s + F N s IoU = \frac {TPs}{TPs+FPs+FNs} IoU=TPs+FPs+FNsTPs
F1-Score
F1-Score是Precision和Recall的调和平均数。
在上面说到Precision和Recall，提到Precision是以被分类的所有样本为分母，Recall则是以原本所有的positives元素为分母。二者之间并没有建立直接联系，如果一个分类器，Precision很高但是Recall很低，或者Recall很高但是Precision很低，这两种分类器都是不好的，都是我们不希望的。所以我们采用F1-Score来建立Precision和Recall的联系。
在数学中，我们知道调和平均数是永远小于等于算术均值平均数的，当用于求两个数的平均数时，如果直接用算术平均作为结果，那么两数之间的差异将被大的值削平，而调和平均数则不会极大削平这种大的差异，得到的结果更倾向于小的值。
例如，1和9的平均，算术平均数为5，而调和平均数约为2。
采用F1-Score能够更好的同时衡量Precision和Recall，也就是希望在遗漏少的前提下误判也少，这样得到的F1-Score才会高。
Mean / Frequency Weighted 衍生
用于多分类任务中，其中Mean IoU表示计算每一类的IoU后求均值，Frequency Weighted IoU表示根据每一类出现的频率对各个类的IoU进行加权求和。Mean Accuracy和Frequency Weighted Accuracy类同。
Python实现
对于上述评估指标，一般由混淆矩阵计算后处理得到。

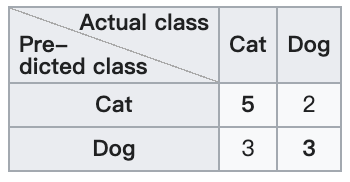

对于猫狗二分类问题，分类结果如下：

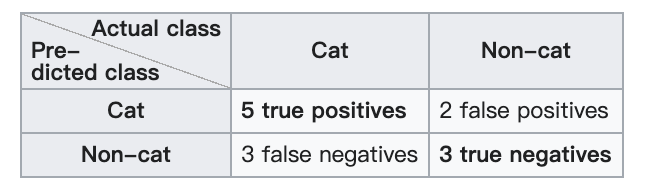

若以猫为正类，则混淆矩阵如下：
计算混淆矩阵
import numpy as np
class Metric(object):
def __init__(self, n_classes):
self.n_classes = n_classes
self.confusion_matrix = np.zeros((n_classes, n_classes))
def _fast_hist(self, label_true, label_pred, n_class):
mask = (label_true >= 0) & (label_true < n_class)
hist = np.bincount(
n_class * label_true[mask].astype(int) + label_pred[mask], minlength=n_class ** 2
).reshape(n_class, n_class)
return hist
def update(self, label_trues, label_preds):
for lt, lp in zip(label_trues, label_preds):
self.confusion_matrix += self._fast_hist(
lt.flatten(), lp.flatten(), self.n_classes)
根据混淆矩阵计算评价指标
# For multi-classes
def get_scores(self):
"""
Returns accuracy score evaluation result.
- Overall accuracy
- Mean accuracy
- Frequency Weighted acc
- Mean IoU
- Overall F1
"""
hist = self.confusion_matrix
FP = hist.sum(axis=0) - np.diag(hist)
FN = hist.sum(axis=1) - np.diag(hist)
TP = np.diag(hist)
precision = TP / (TP+FP)
recall = TP / (TP+FN)
f1 = (2 * (precision*recall) / (precision + recall)).mean()
acc = np.diag(hist).sum() / hist.sum()
acc_cls = np.diag(hist) / hist.sum(axis=1)
acc_cls = np.nanmean(acc_cls)
iou = np.diag(hist) / (hist.sum(axis=1) +
hist.sum(axis=0) - np.diag(hist))
mean_iou = np.nanmean(iou)
freq = hist.sum(axis=1) / hist.sum()
fwavacc = (freq[freq > 0] * iou[freq > 0]).sum()
cls_iou = dict(zip(range(self.n_classes), iou))
return (
{
"Overall Acc: \t": acc,
"Mean Acc : \t": acc_cls,
"FreqW Acc : \t": fwavacc,
"Mean IoU : \t": mean_iou,
"Overall F1: \t": f1
},
cls_iou,
)
完整代码
import numpy as np
class Metric(object):
def __init__(self, n_classes):
self.n_classes = n_classes
self.confusion_matrix = np.zeros((n_classes, n_classes))
def _fast_hist(self, label_true, label_pred, n_class):
mask = (label_true >= 0) & (label_true < n_class)
hist = np.bincount(
n_class * label_true[mask].astype(int) + label_pred[mask], minlength=n_class ** 2
).reshape(n_class, n_class)
return hist
def update(self, label_trues, label_preds):
for lt, lp in zip(label_trues, label_preds):
self.confusion_matrix += self._fast_hist(
lt.flatten(), lp.flatten(), self.n_classes)
# For multi-classes
def get_scores(self):
"""
Returns accuracy score evaluation result.
- Overall accuracy
- Mean accuracy
- Frequency Weighted acc
- Mean IoU
- Overall F1
"""
hist = self.confusion_matrix
FP = hist.sum(axis=0) - np.diag(hist)
FN = hist.sum(axis=1) - np.diag(hist)
TP = np.diag(hist)
precision = TP / (TP+FP)
recall = TP / (TP+FN)
f1 = (2 * (precision*recall) / (precision + recall)).mean()
acc = np.diag(hist).sum() / hist.sum()
acc_cls = np.diag(hist) / hist.sum(axis=1)
acc_cls = np.nanmean(acc_cls)
iou = np.diag(hist) / (hist.sum(axis=1) +
hist.sum(axis=0) - np.diag(hist))
mean_iou = np.nanmean(iou)
freq = hist.sum(axis=1) / hist.sum()
fwavacc = (freq[freq > 0] * iou[freq > 0]).sum()
cls_iou = dict(zip(range(self.n_classes), iou))
return (
{
"Overall Acc: \t": acc,
"Mean Acc : \t": acc_cls,
"FreqW Acc : \t": fwavacc,
"Mean IoU : \t": mean_iou,
"Overall F1: \t": f1
},
cls_iou,
)
def reset(self):
self.confusion_matrix = np.zeros((self.n_classes, self.n_classes))
参考资料
[1] Fully Convolutional Networks for Semantic Segmentation
[2] F-score - Wikipedia
[3] 语义分割之评价指标 - 知乎
[4] 机器学习中的F1度量，为什么定义为precision和recall的调和平均，而不是算术平均？ - 知乎
[5] 评估指标中IoU/precision/recall/tp/fp/fn/tn的个人理解_TracelessLe的专栏-优快云博客
[6] Confusion matrix - Wikipedia
[7] FaceParsing.PyTorch/metrics.py at master · TracelessLe/FaceParsing.PyTorch
[8] python实现混淆矩阵 - 知乎
[9] 混淆矩阵 - 维基百科，自由的百科全书
