最近的一些电路设计的感悟（自用）

最近跟着师兄设计并绘制了一个PCB板，新学了一些知识，以此记录。

设计了一个以STM32为主机，FPGA为从机的一个测试板，包括一个FLASH，两个ADC，一个以太网芯片。

1.FPGA以其特性，在设计的时候其实是比较方便和简单的。因为除了一些特定的引脚（电源，JTAG）其他基本全是IO口，也就可“想接到哪就接到哪”，比如要将STM32的FSMC接口接入FPGA，以便作为后续的通信时，就可以现在PCB中进行走线绘制，怎么理线顺就这么来。根据最终的理线结果，将对应的FSMC的接口，按照顺序给FPGA的IO口引脚，十分方便。

2.STM32的设计是没有FPGA这么便捷的，因为STM32对应的引脚的功能都是固定的，不能把A功能的信号接到B引脚上。这个建议根据已实现的工程，或者直接参考正点原子的板子原理图，进行绘制。

3.关于“地”的知识。一般板子的地不需要进行区分，所有器件都共用一个地也不会有太大的影响，但当所用器件复杂起来，并且精度也要求高时，那就不能笼统得只用一个地进行设计，否则干扰会很大。

所以在设计中，一般将地分为模拟地AGND和数字地DGND。顾名思义，模拟信号用AGND进行共地，数字信号用DGND进行共地。并且在进行PCB的布局时，需要将模拟信号的器件与数字信号的器件进行分隔。

4.ADC的设计

ADC的作用是将模拟信号转换为数字信号，所以在ADC芯片左边的是模拟信号，右边的是输入信号（假设AD转化是从左到右），所以左边应该用AGND，而右边是DGND。

并且，模拟信号应该最好用圆弧走线，这样能更好的增加模拟信号的质量。

在输入信号应该是从左到右一个方向输入进ADC，最好不要左左右右，前前后后，并且在信号周围，应该打上一组缝合孔，也称为包地。

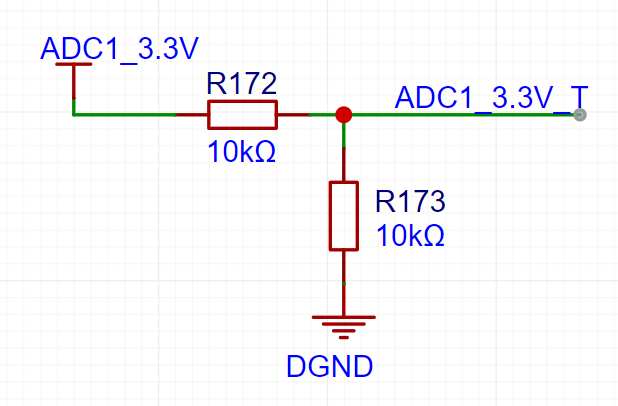

5.如果要测试电源芯片的电压，由单片机进行监测。需要考虑有：①使用的MCU的引脚应该是具有ADC功能的，如果需要用到多个ADC通道的话，最好是使用同一个ADC，这样会方便程序的编写。②STM32的IO最多在3.3V左右，如果要进行电压测试的话，是不能直接输入的，就算是3.3V（FPGA电压）也不合理，满量程测量也不好，最好的方式是分压后再进行测量。这样不仅可以保护单片机，测量效果还会更好。

6.NET芯片是需要一个数字隔离芯片的。RMII接口输入高速信号，需要进行等长。

7.哪怕是共用一个电源芯片给出的电压，在不同的模块之间，也应该用一个磁珠进行隔离。磁珠的作用是抑制高频噪声，并在两个电源中进行隔离与滤波的作用。

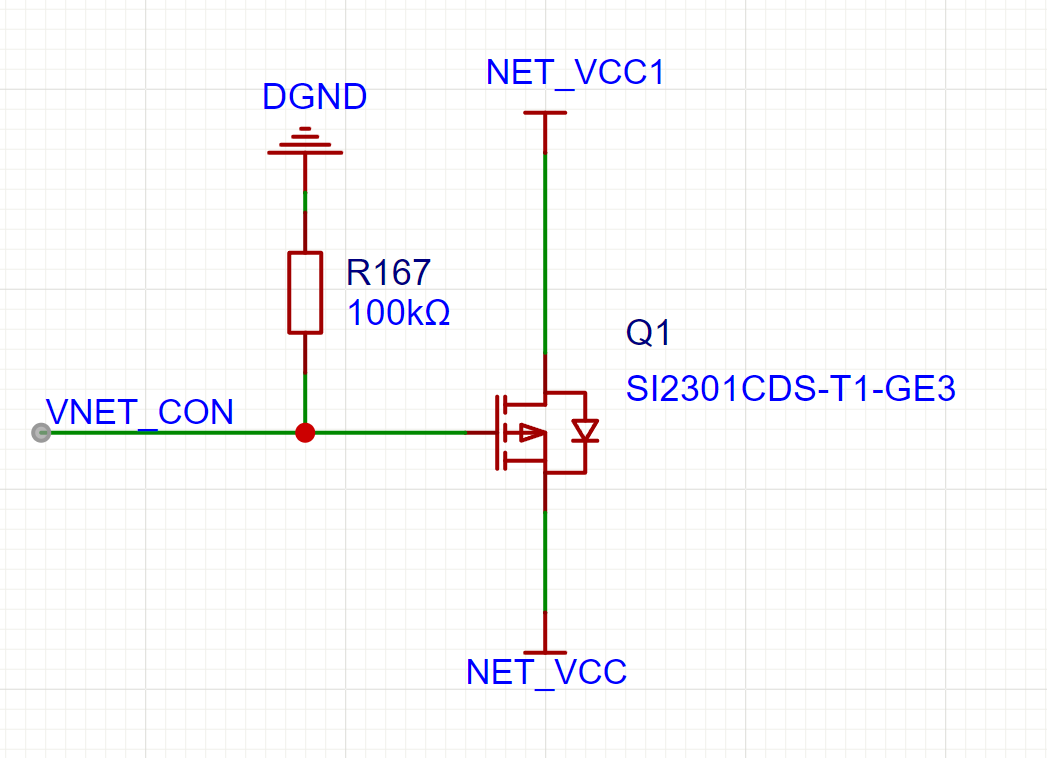

8.在测试中，可以控制各个模块的电源，可以用MCU控制，做法是使用一个PMOS管

9.电容与电感是储能元件，理论上不会消耗能量。电容两端的电压不能突变，电感两端的电流不能突变。

10.在电路中，N代表低电平，对应到引脚命名时，则代表低电平有效，不如在FSMC接口时，

NE是片选引脚，NOE是输出有效（output enable）
