画一个48引脚的元件封装

本文来源于第十五届蓝桥杯EDA模拟题一

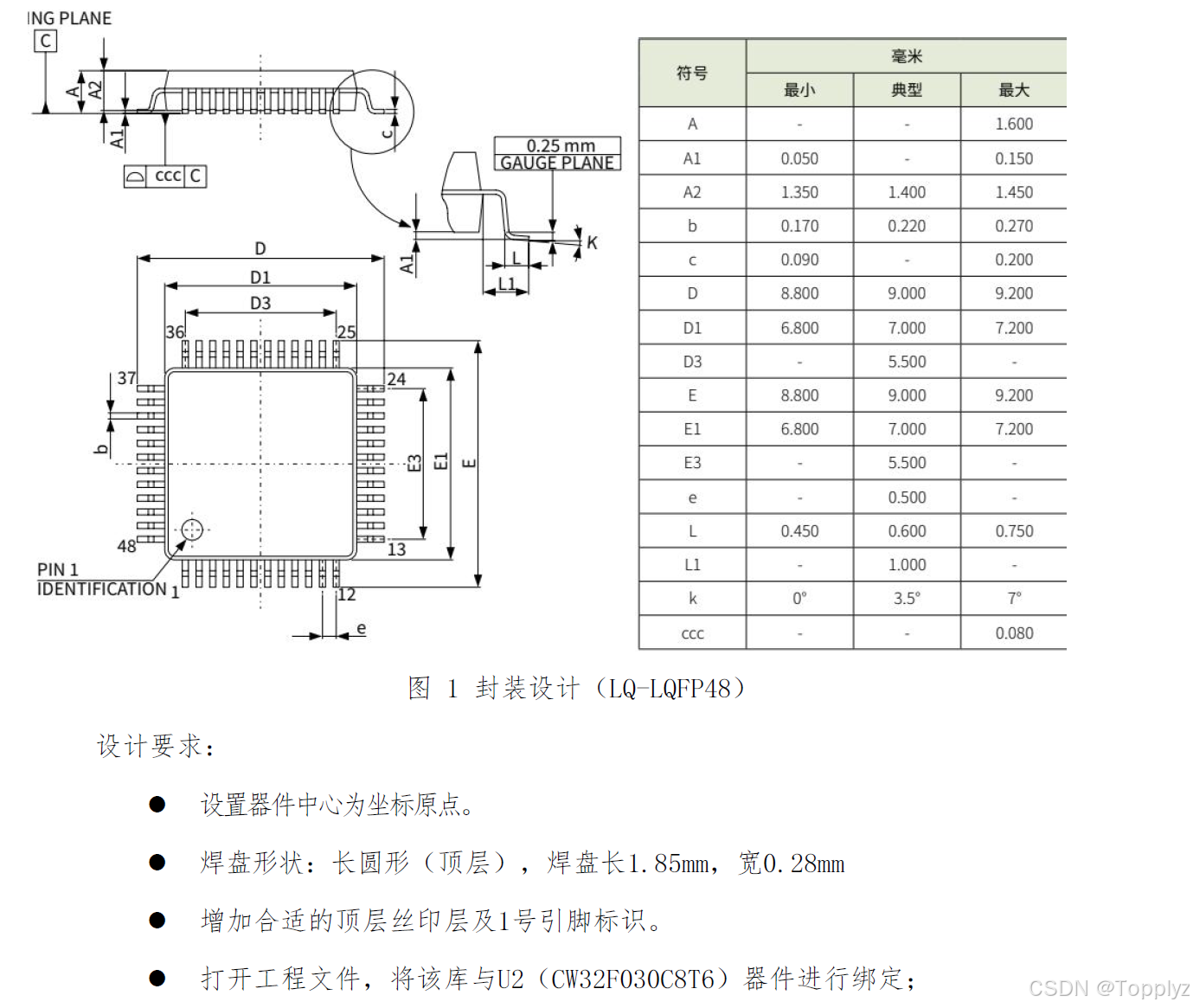

题目如图：

        坐标原点是器件中心。首先放置1号引脚，计算引脚

1号引脚x坐标为：-D3/2，即-2.75mm

1号引脚y坐标为：-E1/2-(E-E1)/2/2，即-3.5-0.5=-4mm，注意是求焊盘中心，所以要多除于一个2，并且图中焊盘的大小与题目要求的大小并不相同，应按照图纸中的进行计算

算出图中焊盘长度为1mm

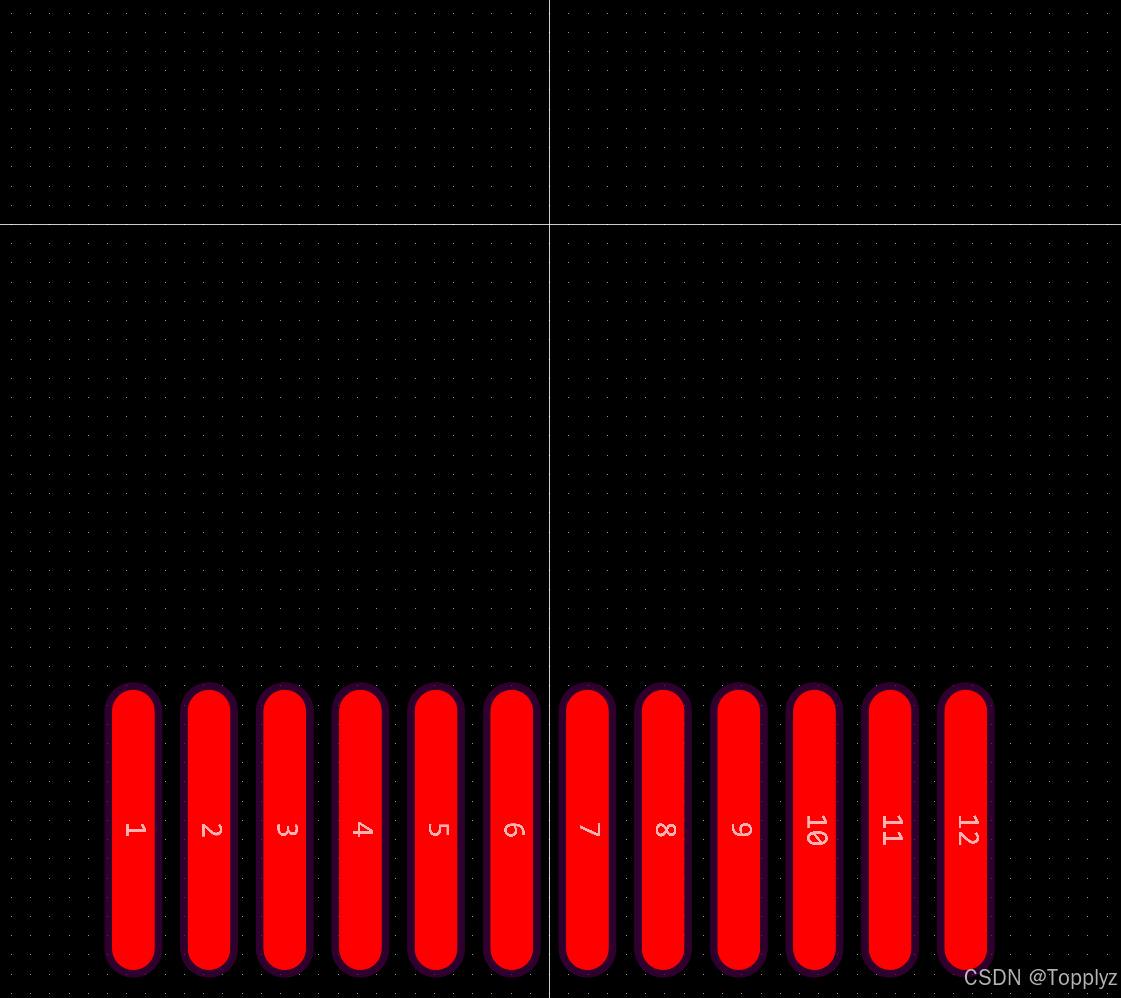

        1号焊盘已经确定，技巧是计算12号焊盘坐标，y坐标相等，x坐标为-2.75+0.5*11=2.75mm，然后直接水平等距分布即可。

        剩下只需要计算13，24的坐标即可

        下面计算13的坐标

13号引脚y坐标为：-E3/2，即-2.75mm

13号引脚x坐标为：D1/2+0.5，即3.5+0.5=4mm

24号引脚y轴坐标为：-2.75+11*0.5=2.75mm

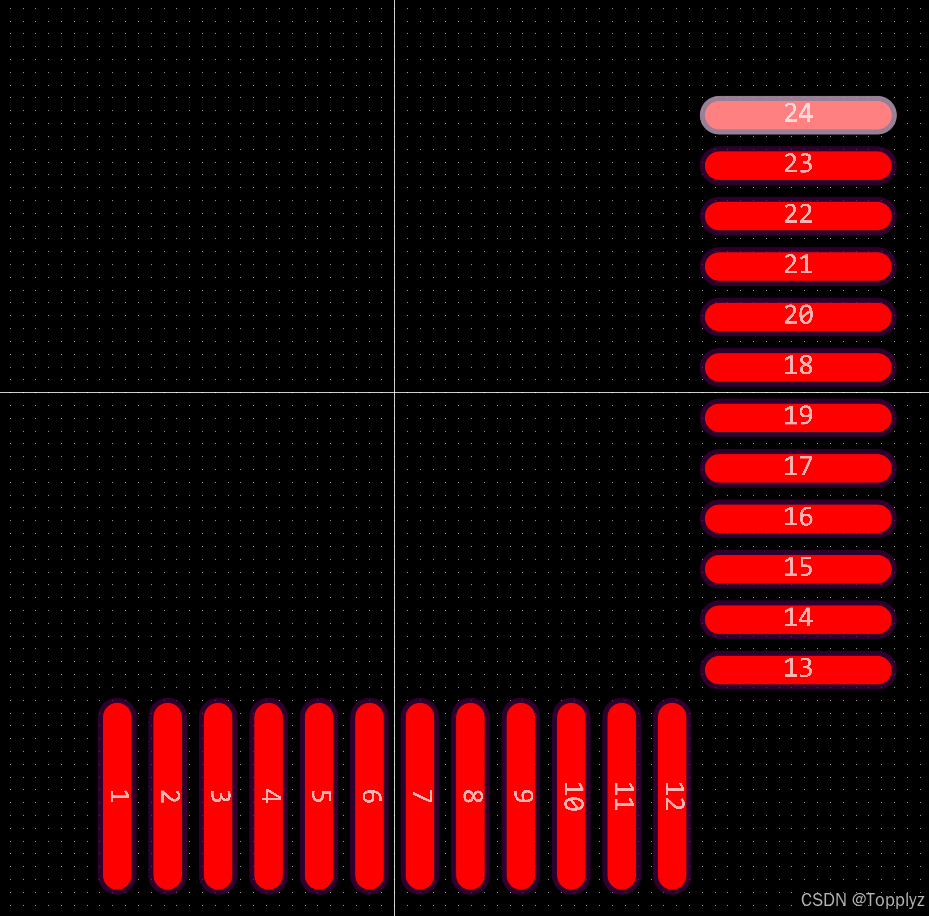

水平分布一下

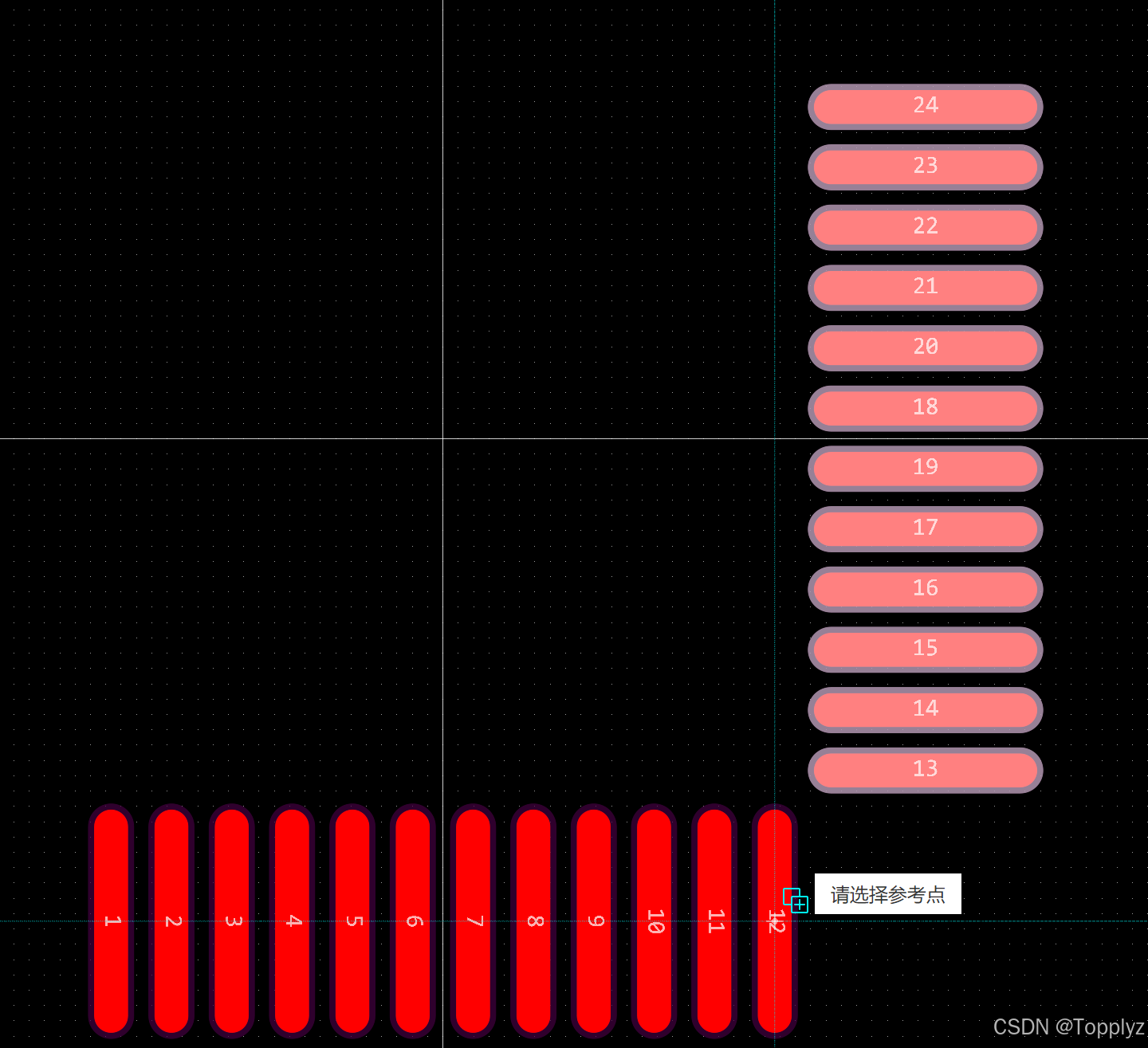

剩下的以37-48为例

复制13-24号焊盘，参考点选择12号焊盘中心

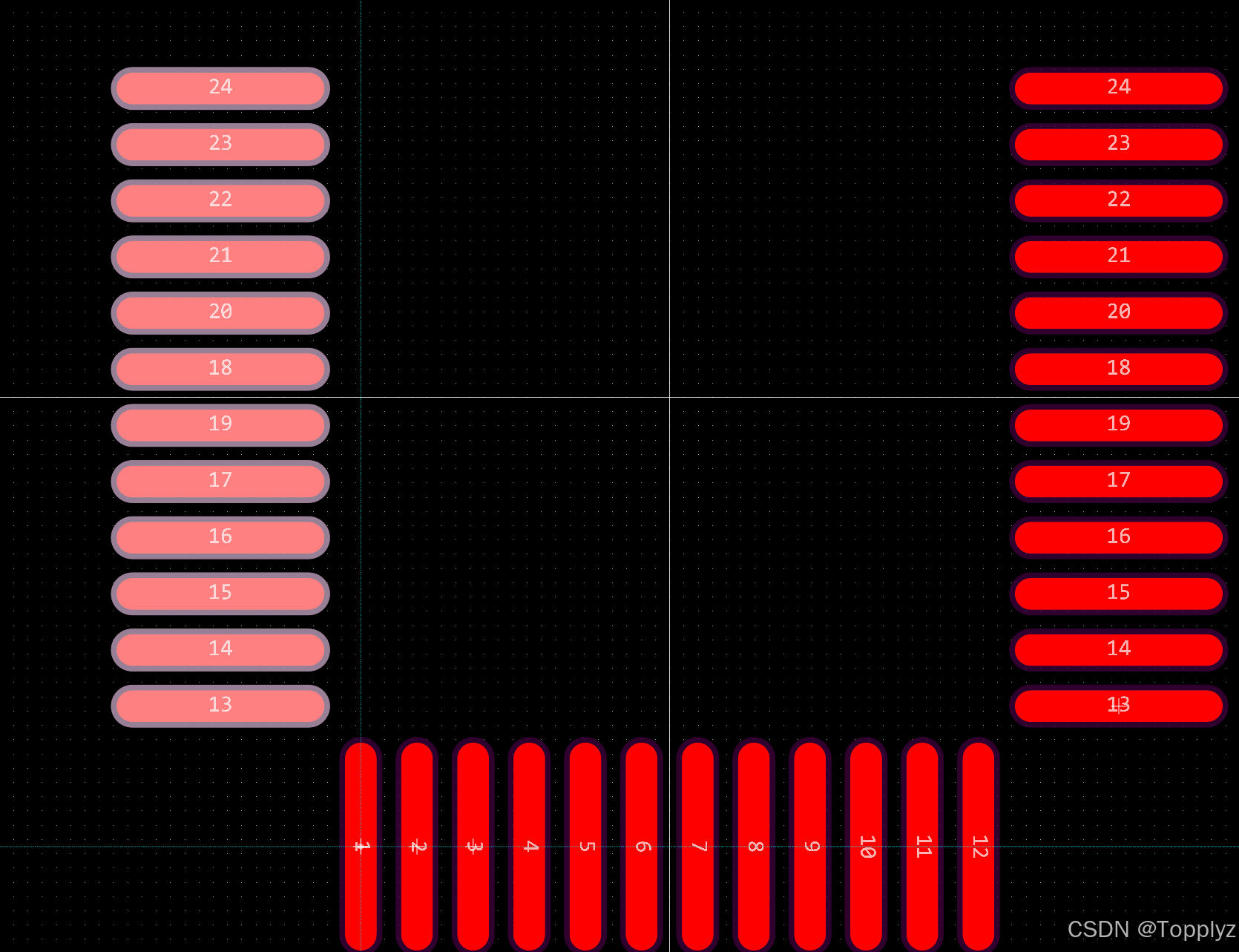

按X键镜像，选择1号焊盘进行复制

同理，复制25-36号焊盘，并更改焊盘序号

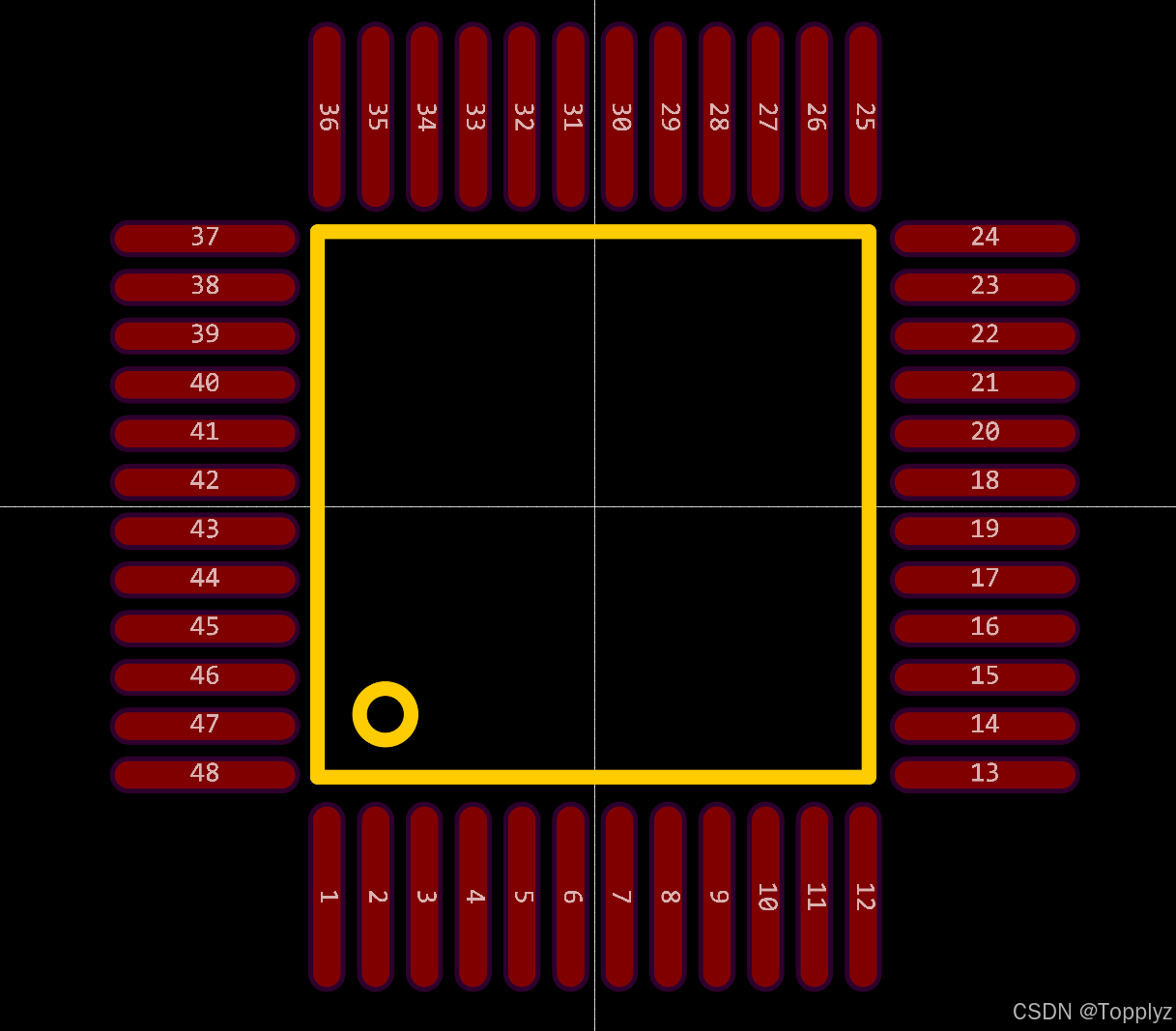

添加丝印，完成设计
