备赛蓝桥杯的一些笔记(自用,国二,已完结)

1.继电器内部有线圈,应该设置静止铺铜区域。

电感一般是干扰源,应远离信号线和易受干扰的器件(晶振)

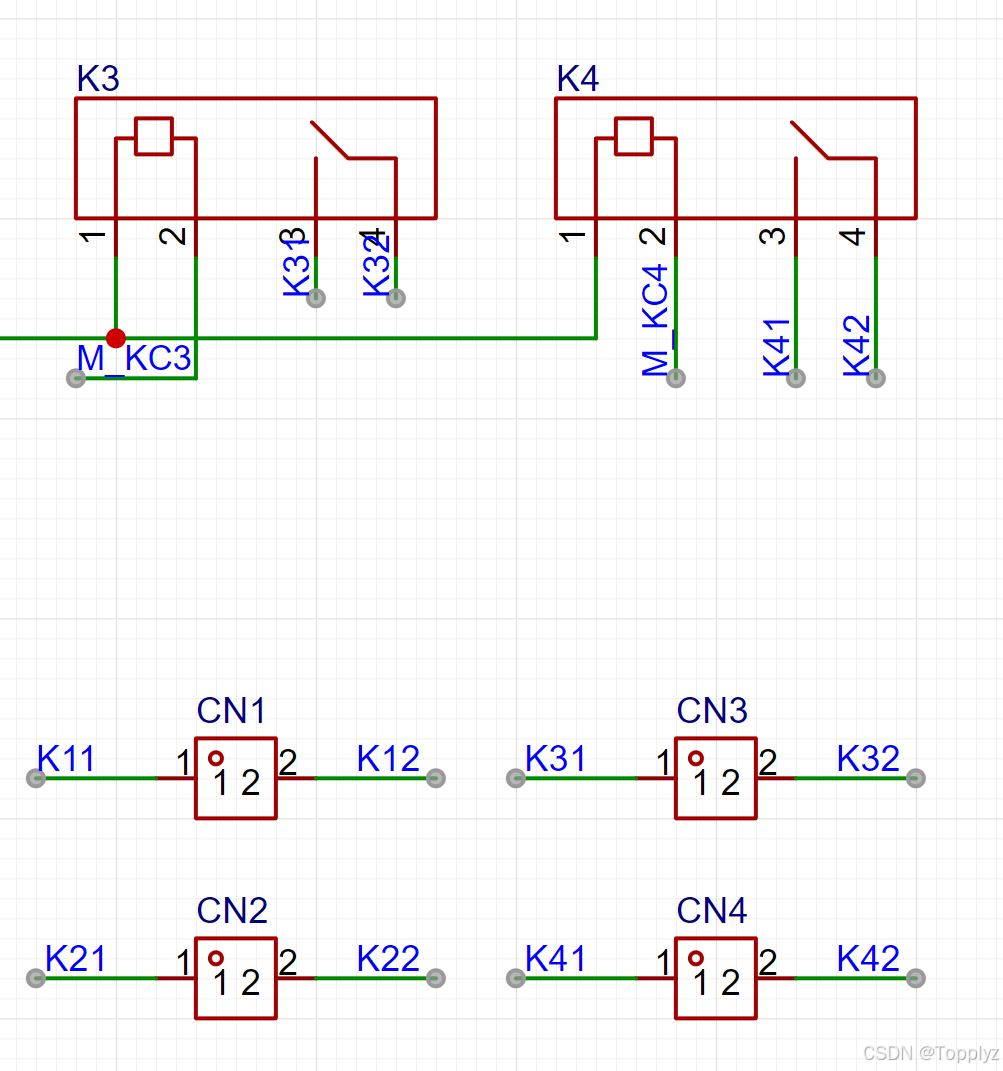

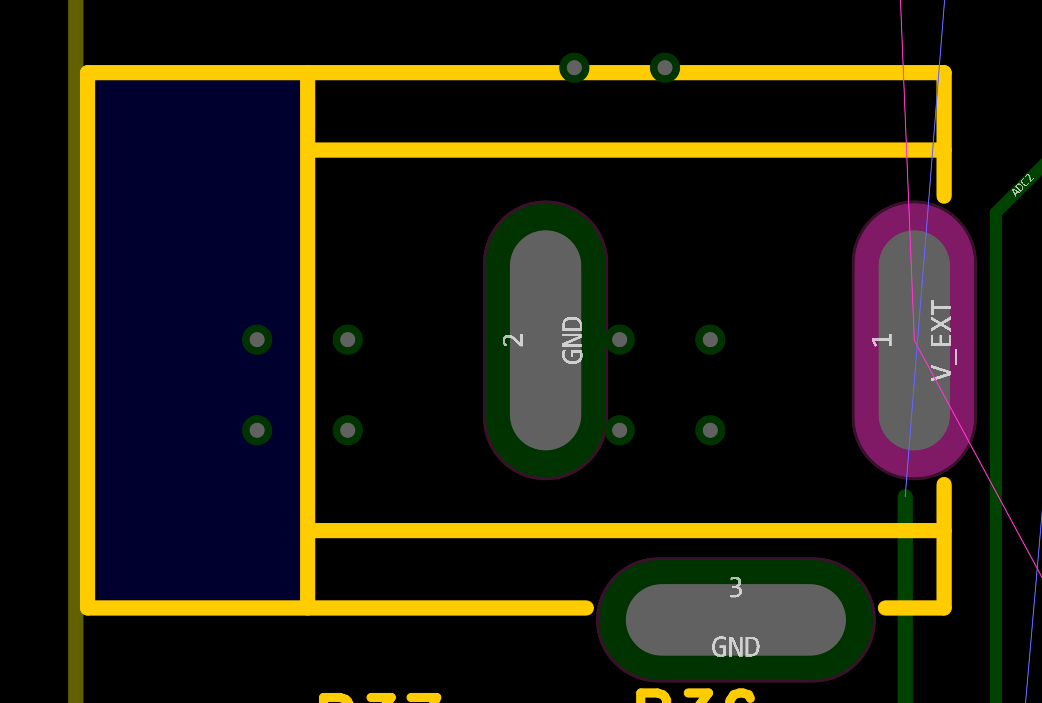

此原理图,上方是继电器,下方是座子,输入,(最好放在板子边缘,两个点点朝上)

2. 模拟量用圆弧走线

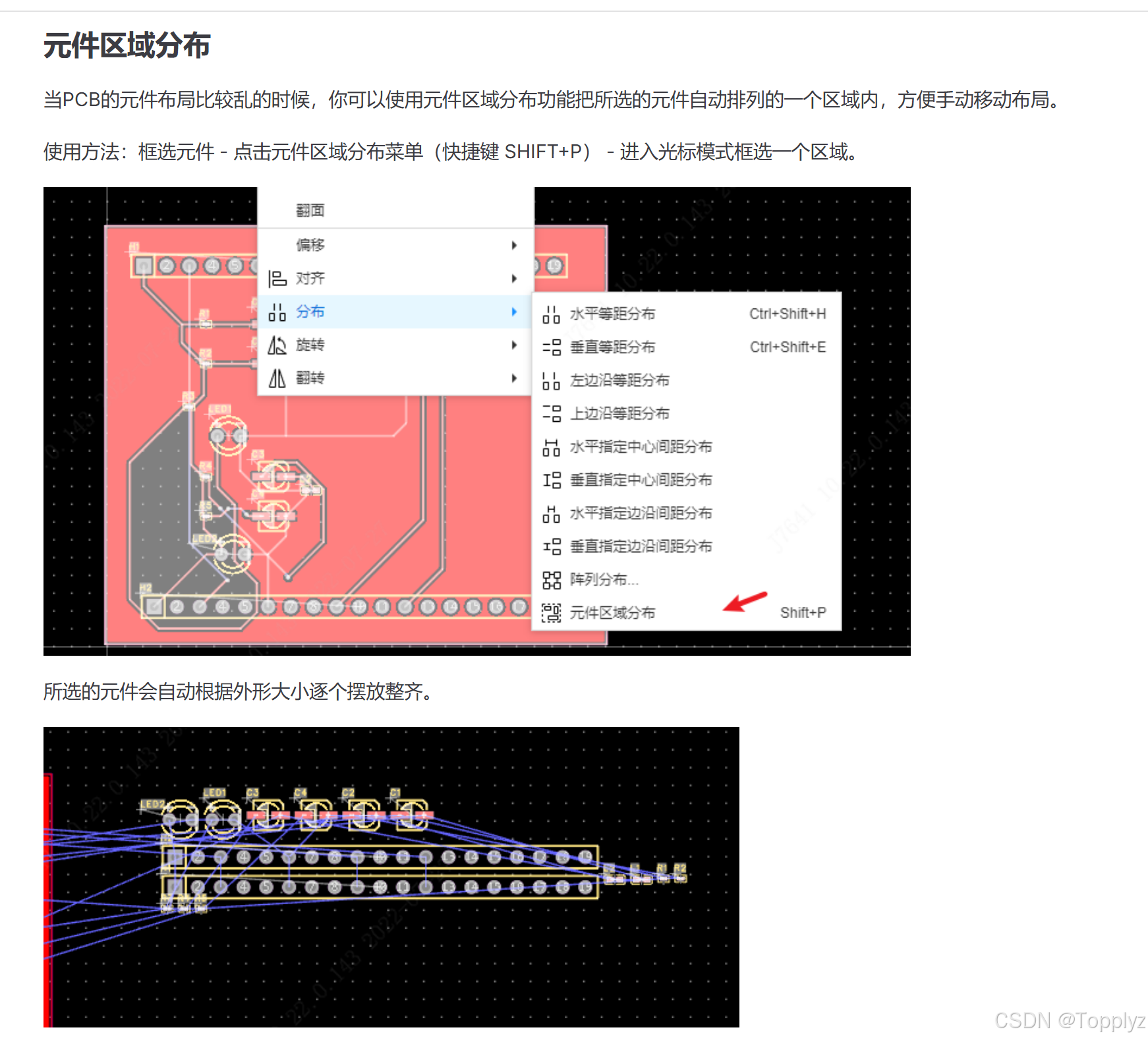

3.离散分布的快捷键是 shift+p

4.铺铜应设置为直连

5.电解电容旁可加入一些地孔

6.注意反馈信号应尽量避免干扰

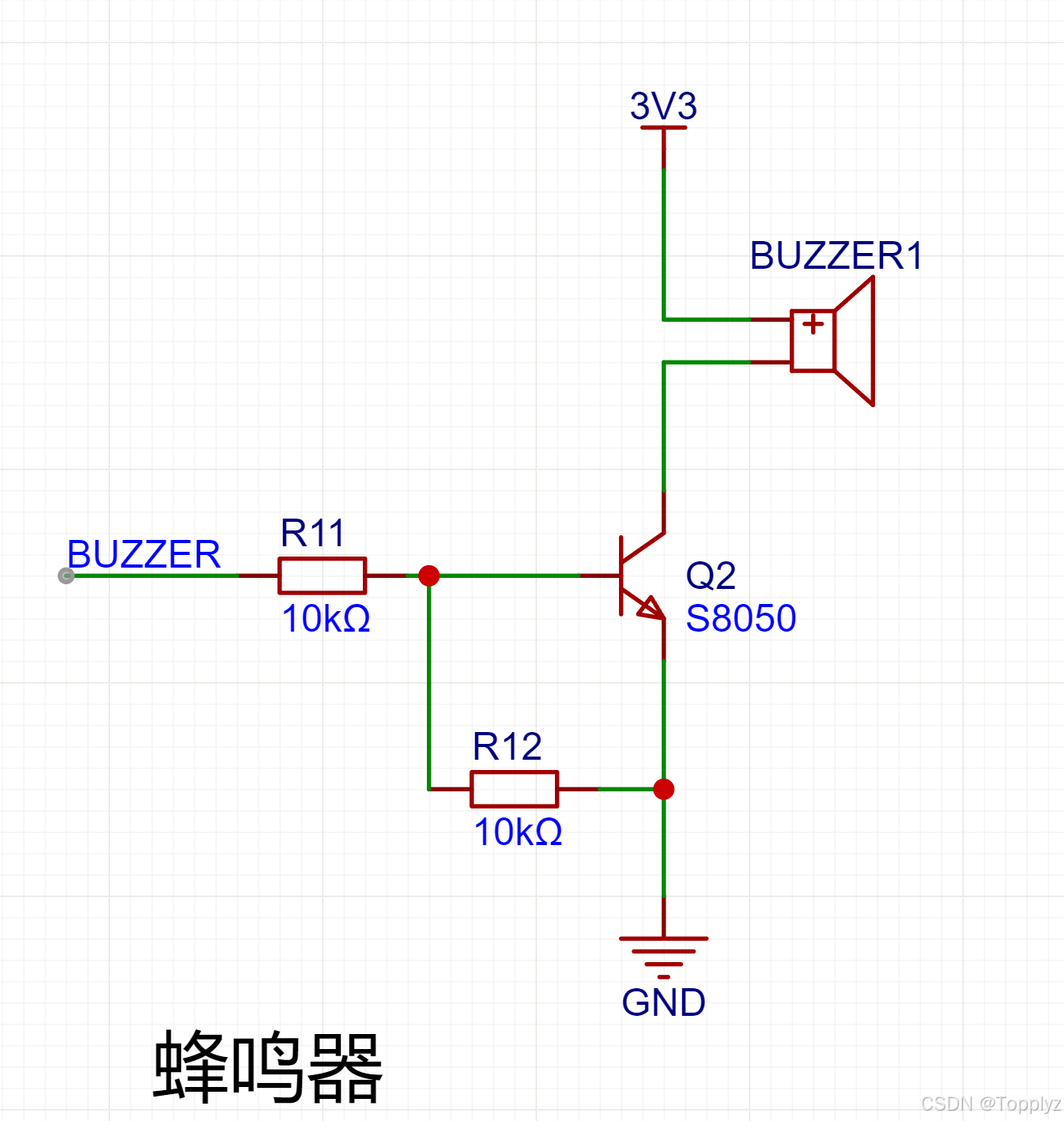

7.三极管作驱动电路,不论是NPN还是PNP,被驱动的器件都是放在集电极(有箭头的都是发射极)的

(注意与MOS管驱动的不同)

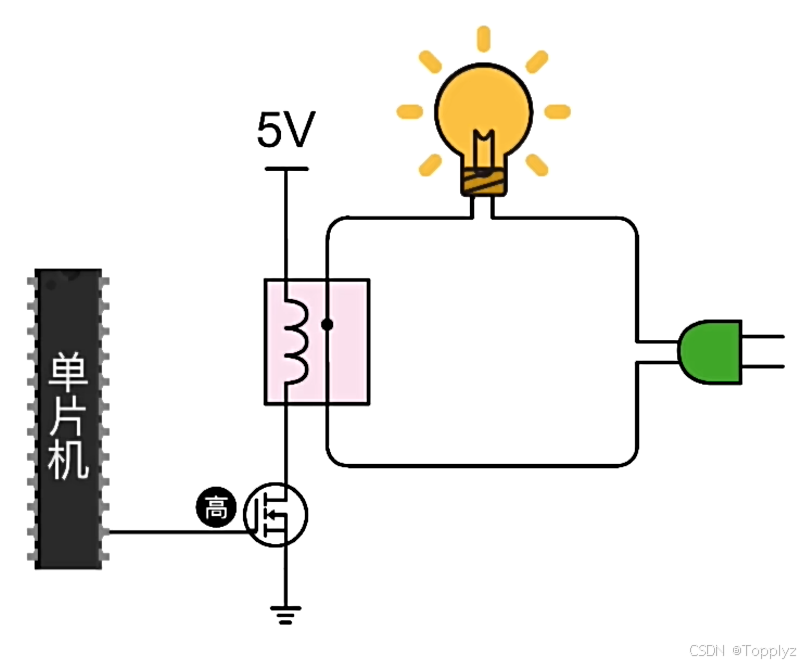

8.常见的作为负载通断控制的器件有:三极管,MOS管,继电器,晶闸管。其中继电器适用于大电流,高电压的状态,通常也与MOS管一起使用。

此图源于:B站 爱上半导体

9.在数字电路表达式中,只要同时存在X和X’,就存在竞争冒险关系

有竞争不一定产生冒险,但是有冒险一定有竞争

备战国赛更新

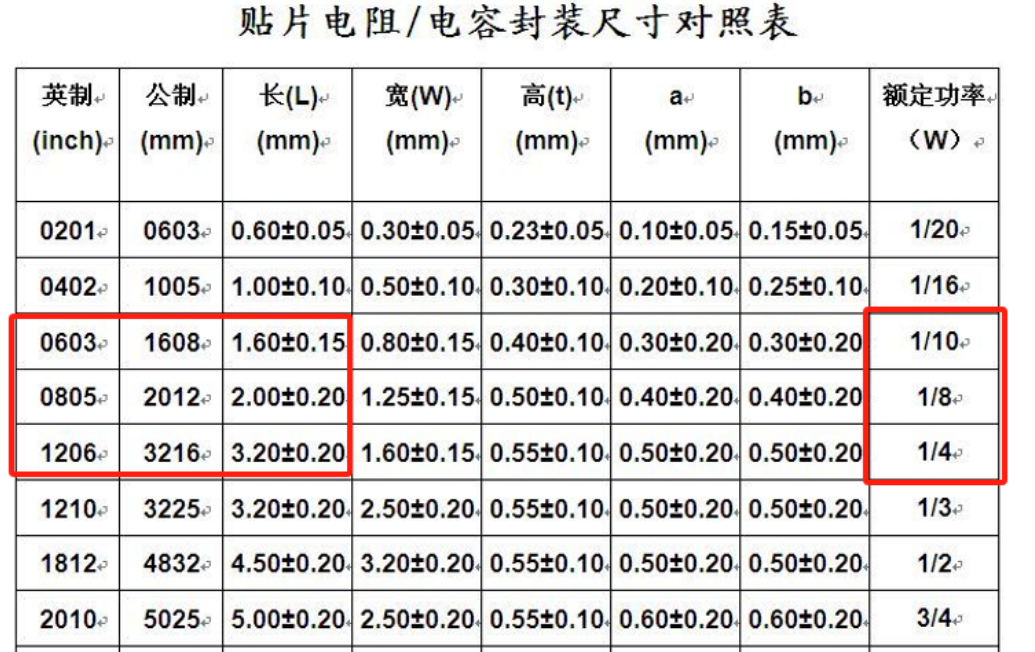

1.关于电阻的一些知识

英制到公制之前,由高两位和低两位分别乘以25.4,取近似值。

例:0603 对应的长分别为 06*25.4=152.4 则为16   03*25.4=76.2,则为08

功率的话,记住0805是1/8(都有8),封装越小,功率越低,则0603是1/10,1206是1/4

2.什么是有源器件和无源器件

判断依据在于,是否需要外部电源供电才能正常进行工作

有源器件:运放,三极管,MOS管,晶闸管,发光二极管

无源器件:继电器,开关,变压器,电阻电容,普通二极管

3-8为16届省赛真题

3.热敏电阻的阻值随温度升高而下降,其本质是半导体材料制成的温度敏感器件。

4.   -3dB对应功率衰减为原值的50%(因10lg(0.5)≈-3dB),而电压幅度衰减至约70.7%(因-3dB=20lg(0.707))。

5.肖特基二极管正向压降约0.3V

6.USB接口类型有Type A(标准接口)、Type B(打印机等设备)、Type C(新型双向接口)

7.继电器布局注意事项:高压触点与低压线路需保持安全间距以防电弧;继电器电磁干扰需远离敏感电路。大面积敷铜可能影响散热但非核心注意事项。

8.LDO发烫原因:1输入电压过高或输出电流过大会增加压差损耗;2 PCB散热设计不良导致热量积聚。输入纹波(选项D)通常通过PSRR抑制,对发热影响较小。

9. 电容器上数字标识为475,容量是多少uF。

        前两位为数值,最后一位为0的个数,单位是pF,10^6pF = 1uF

        47 00000pF = 4.7uF

10.一般VCC之间加一个磁珠或者二极管的作用是消除电源上的环流​

整流:用于AC-DC转换,或者DC-DC电路

检波:用于信号解调(相敏检波电路)

11.二极管一般不单独作为降压功能器件使用(0.7V太低了)

12.运放的正负供电可以在原理图查看引脚。

13.天线要禁止铺铜!!!!如果是走线还要进行包地!!!

14.哪些措施有助于消除数字电路中的竞争-冒险现象?

        ①引入选通脉冲  ②对电路进行逻辑优化  ③适当引入冗余项

15.在三极管放大电路设计中,合理设置静态工作点Q点的主要目的是什么?

        ①减少信号失真   ②维持良好的放大特性

        与三极管的电流放大倍数β无关

16.属于串行通信方式的有:CAN 、 UART 、 SPI 、USB 、 I²C 、RS485 、蓝牙、WIFI、以太网一般为低速(电子类专业学生平时遇到的基本都是串行通信)

属于并行通信方式的有:DDR 、 HDMI 一般为高速

17.信号完整性类型包括:反射、串扰。与振铃,信号延时无关。

包括:反射,串扰,振铃,信号延时

18.施密特触发器的应用包括:脉冲整形、脉冲鉴幅、振荡电路

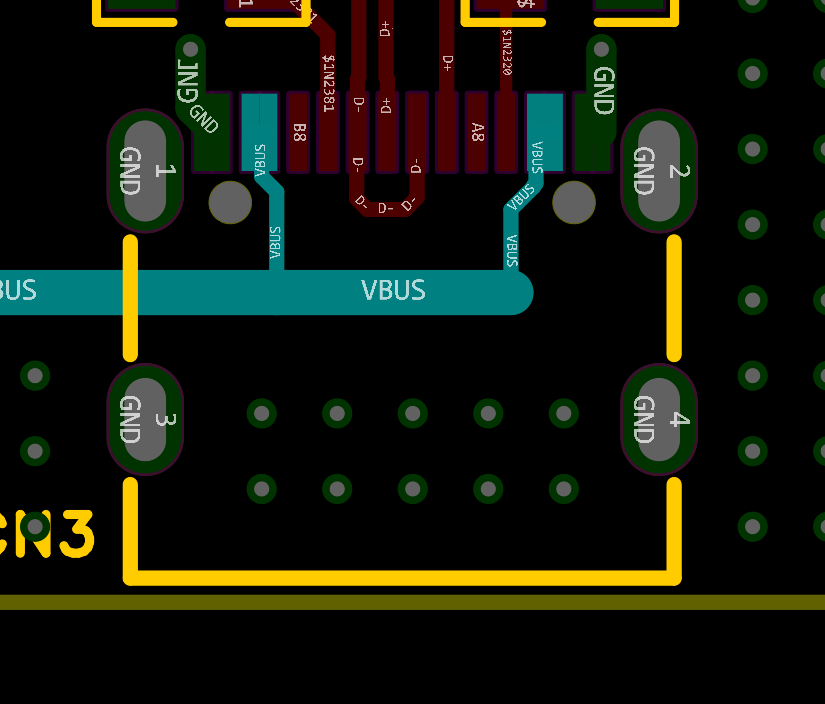

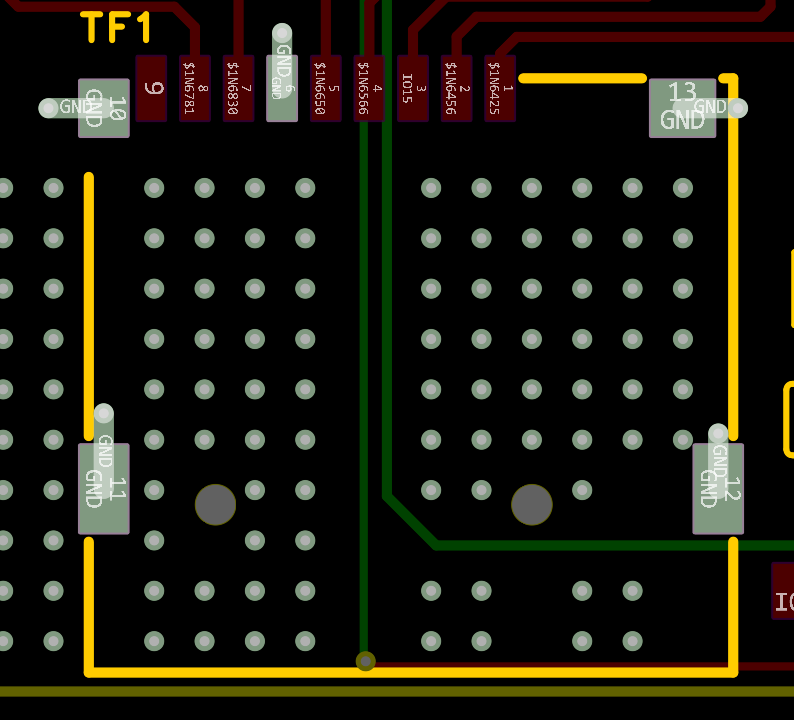

19.最后打缝合孔的时候,可以把网格打开,然后开始打过孔,会方便很多!!

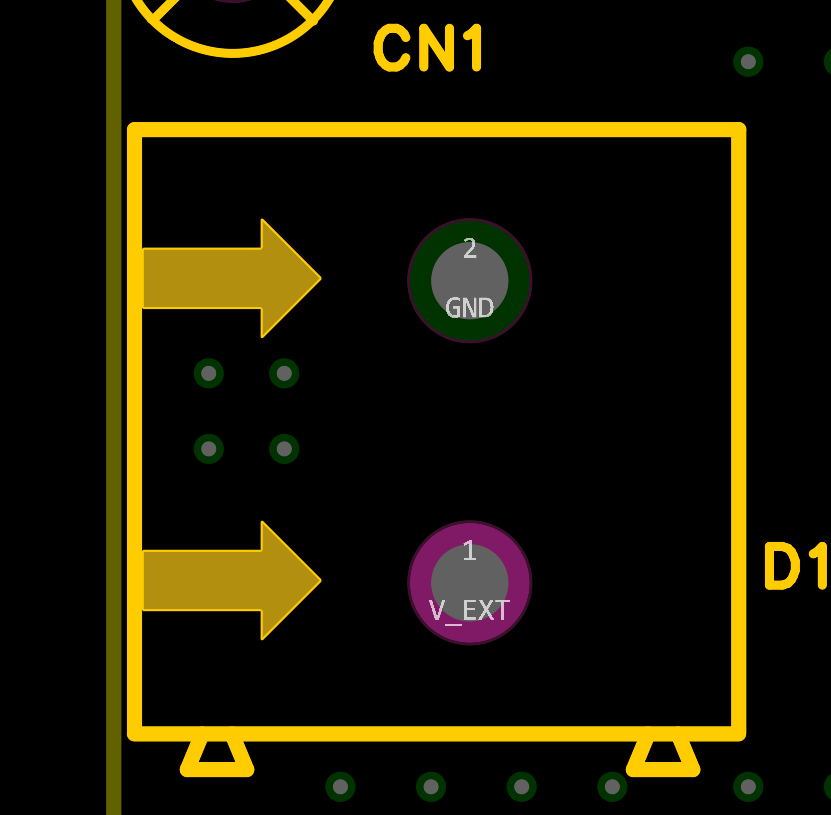

20.CN开头的一般是接口,一般放在板边

21.光耦,继电器及其接口,晶振,电感都需要禁止铺铜。

22.电感下面和中间最好不要走线

23.天线禁止铺铜,阻焊层(使用填充区域)

24.下图符号代表的热敏电阻,需要放在板边,并远离发热器件

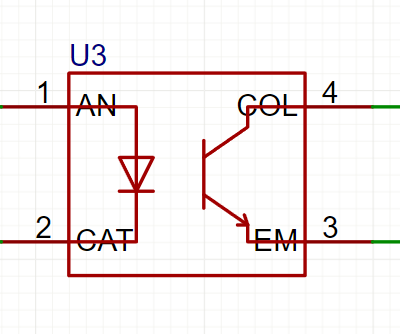

25.下图符号是光耦,需要禁止铺铜

26.在放大电路中,引入负反馈的主要目的是减小非线性失真

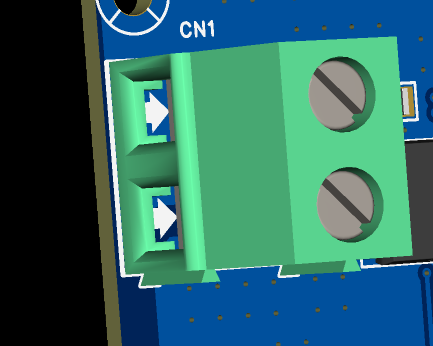

27.一般外接器件的焊盘都是朝里的

28.三极管的主要参数有:电流放大倍数,反向击穿电压,集电极最大允许电流,截止频率

29.共射极放大电路的输出信号与输入信号的相位关系是 反相

30.PCB的基板通常为玻璃纤维

31.

32.EEROM和FLASH相比,主要的优势在于拥有 单字节独立擦写 的功能。

33.BUCK电路是完成DC-DC的电压转换

34.I²C通讯中,主设备是通过设备地址进行区分不同的设备(I²C就两条线,SDA数据线,SCL时钟线,没有片选线!)

35. TVS 的主要作用是防止静电等瞬态高压事件对电路造成损害

36.

输入没关系呀

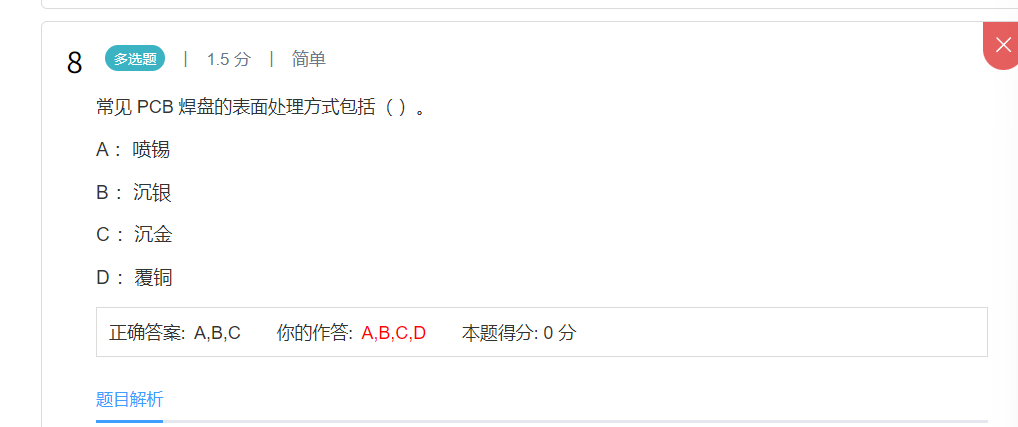

37.

没有覆铜,不是表面处理的

38.

39.

40.

如何快速判断电容组成的是高通滤波器还是低通滤波器?

如果电容是直接串联接到输入路径的,那多半就是高通滤波器。

如果电容是“垂直”输入路径接地,输入路径上串联了一个电阻,那多半是低通滤波器。

国赛结束:

这次国赛个人发挥得不好,只有国二,一来是头天晚上做研电赛搞得很晚,没休息好,二来确实是准备不充分。

这次题目器件很多,在布局上没有把握好,明年着重注意。

器件应该是提取库文件并导入库,一开始没注意这个,导致封装那里花了很多时间。

下次提前检查PDF阅读器,这次的PDF不能直接复制文字,还得自己安装。
