新工程中PCIE通道搭建的流程

该文章以FPGA（xc7vx690tffg1927-3）为例。

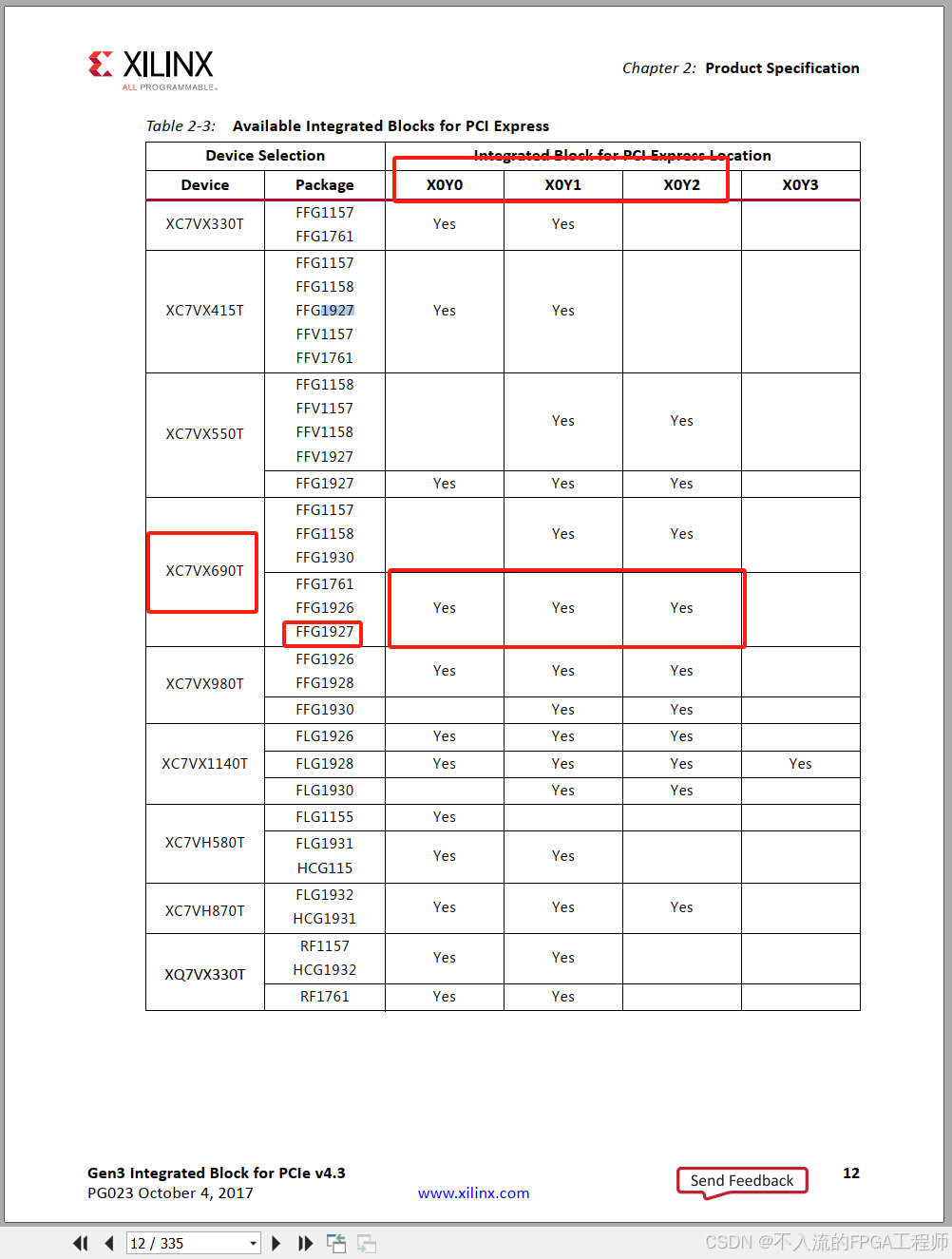

先在文件pg023_v7_pcie_gen3中查看该型号的FPGA所具备的pcie的区域，如下所示：

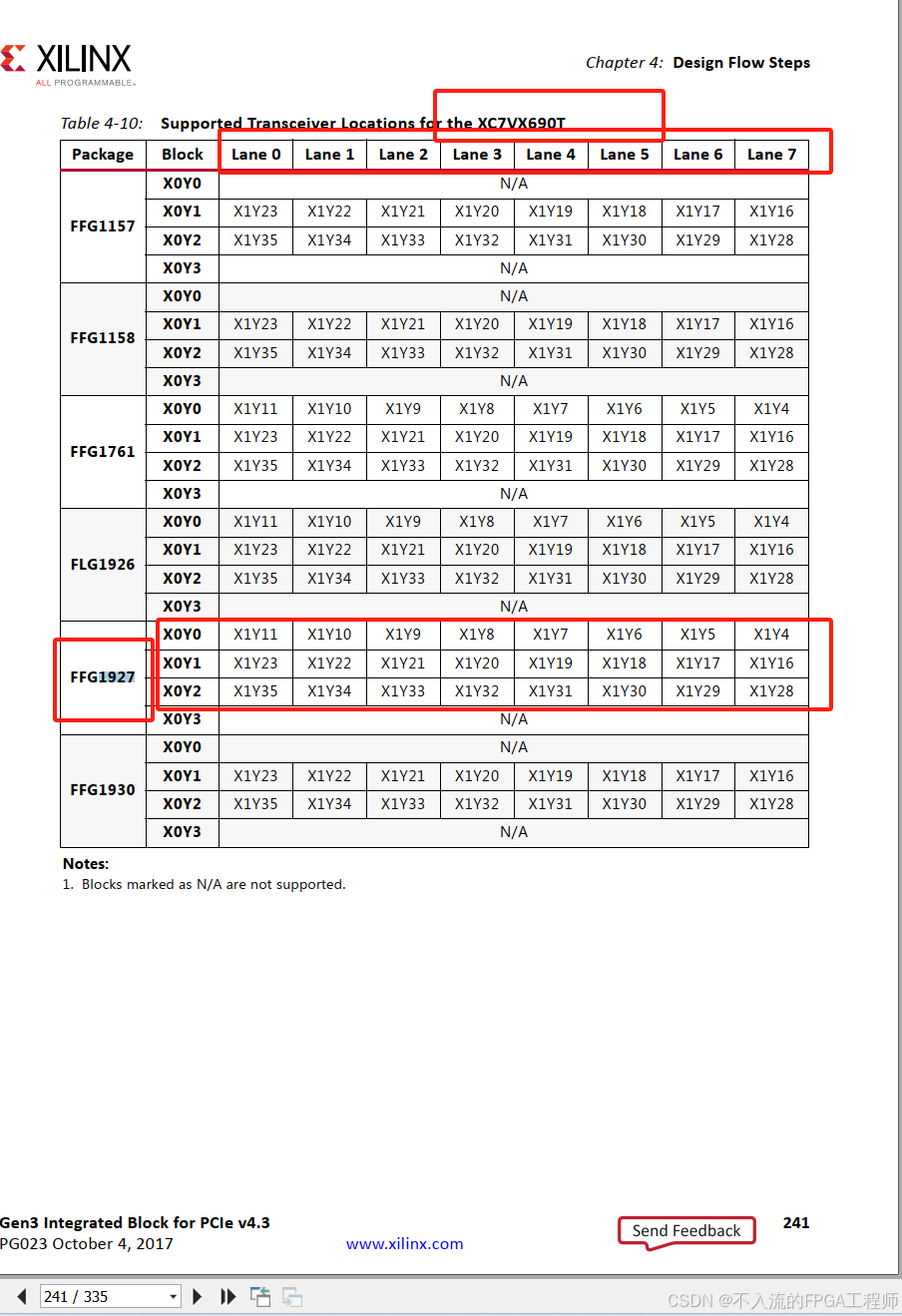

然后查看各个区域中的pcie各通道所对应的区域，如下所示：

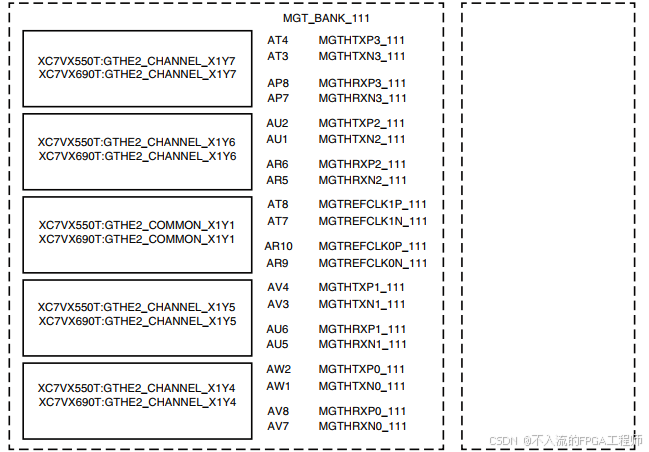

然后查看“ug476_7Series_Transceivers”手册并对应硬件原理图，看看pcie各通道连接到哪个bank上，比如连接到下图所示的bank111

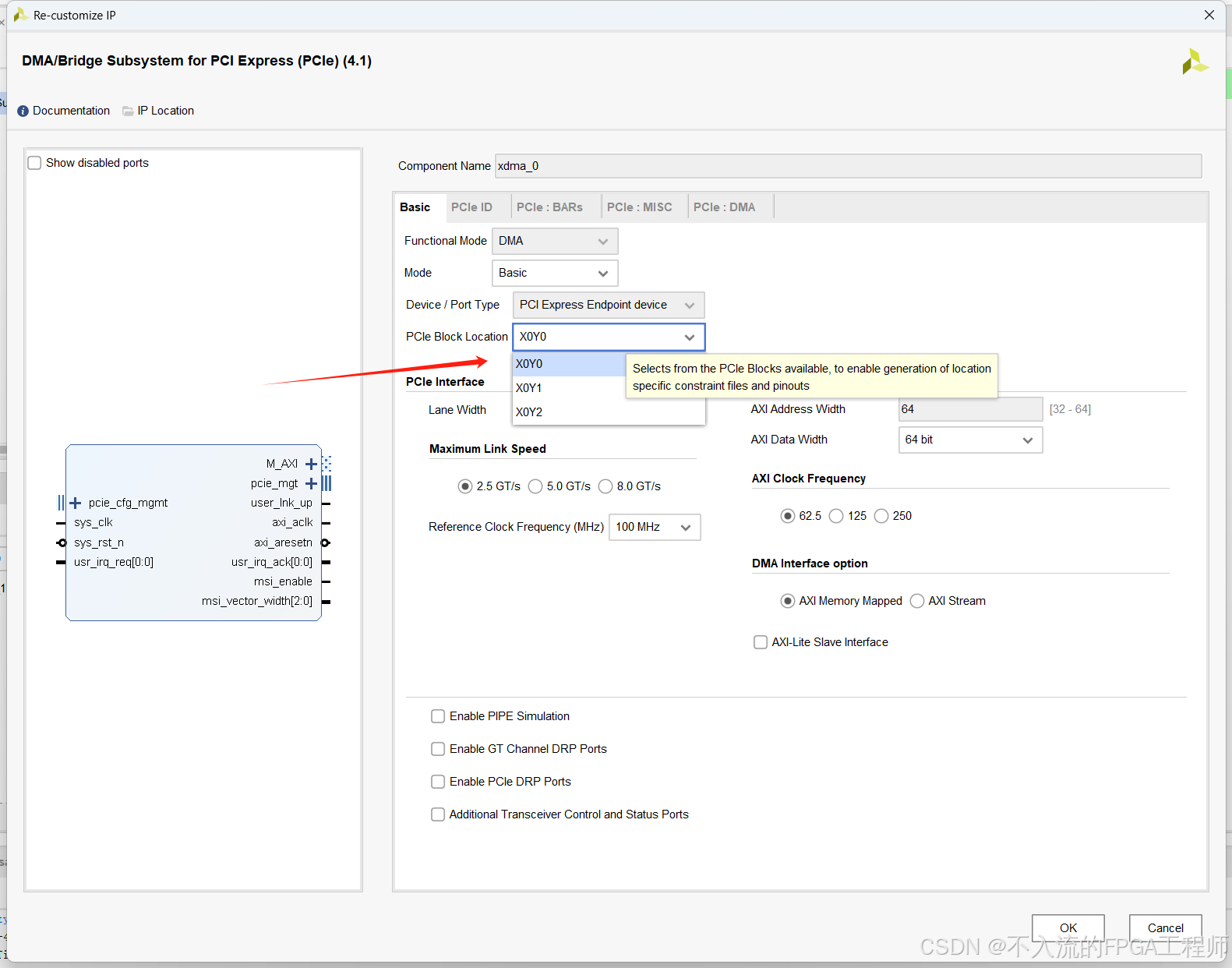

图中可以看到对应的管脚映射以及通道区域（如：x1y7），该通道区域根据前文中的区域划分可以知道，fpga的xdma IP core中应该选取x0y0，如下图所示：

若管脚逆序，可参考“pcie金手指逆序导致主机不识别xdma解决方法”去实现功能。
