T-Core 一体成型贴片电感

T-Core一体成型贴片电感

随着电子技术的不断发展，T-core电感也在不断演进。未来，T-core电感可能会朝着更高频率、更小尺寸、更低损耗和更高性能的方向发展。同时，随着智能制造和自动化生产技术的普及，T-core电感的生产效率和质量也将得到进一步提升。

产品制作

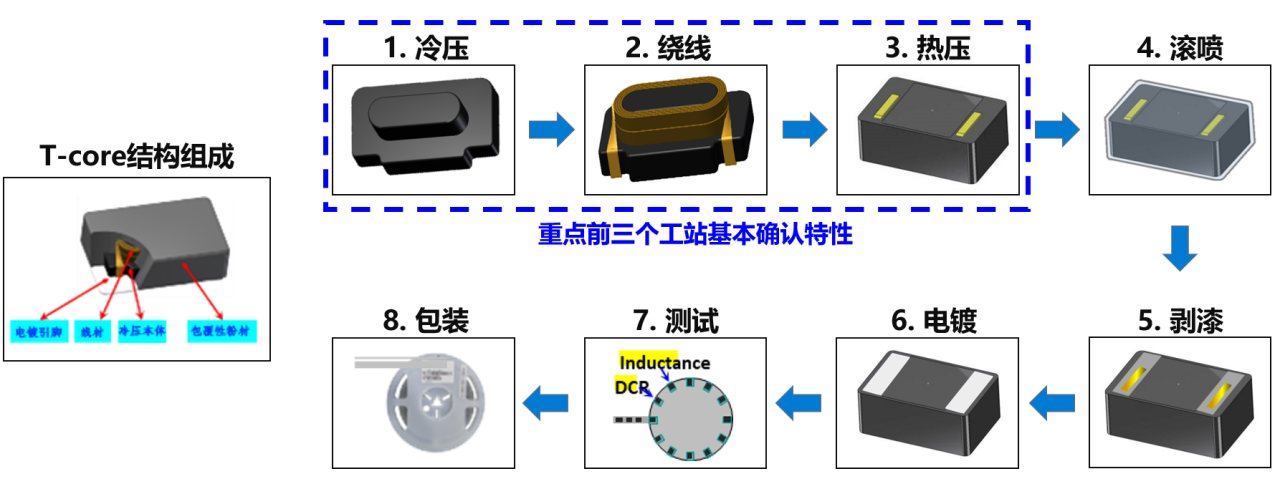

T-core的设计和生产过程通常涉及以下八大工站：
冷压	金属粉末或其他材料压制成所需形状的冷压本体。
绕线	按照特定的匝数和方向将漆包线或其他绝缘导线绕制在冷压本体上。
热压	将包覆性粉材通过热压工艺紧密地包覆在绕线上，形成一层绝缘层。
滚喷	通过滚喷工艺对T-core进行表面处理，如喷涂绝缘漆、防锈漆等。 这步工艺可能用于增强T-core的绝缘性能、耐腐蚀性能或美观度。
剥漆	在电镀引脚连接区域剥除绕线或冷压本体上的绝缘漆层，以便进行电镀。
电镀	在剥漆后的引脚连接区域电镀一层金属层，形成电镀引脚。
测试	对T-core进行电气性能测试，如电感量、互感量、电阻等，以确保其符合设计要求
包装	将经过测试的T-core进行包装，以便运输和存储。

产品优势

1. 磁屏蔽结构：磁路闭合，抗电磁干扰强，能有效降低电磁干扰(EMI),EMI抑制效果好；
2. 寄生电感小：无引线端头，减少了寄生电感；
3. 通流能力强：可在大电流环境下持续长期工作，且功耗低；
4. 体积小、侧面低：节省PCB空间，能适应电子产品小型化的趋势；
5. 电感啸叫声小：线圈与磁粉紧密结合，从结构上避免了线圈震动，从而降低了电感工作时产生的噪音;
6. 同尺寸直流阻抗(DCR)最低；低损耗、低阻抗；

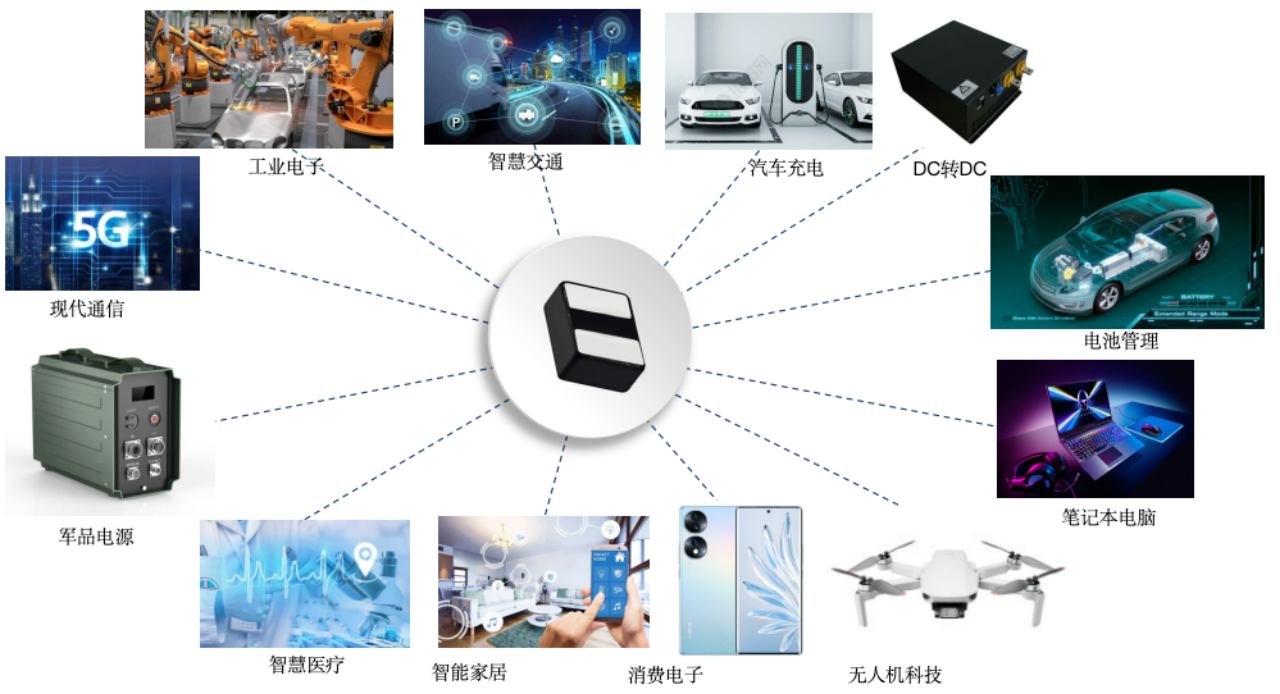

产品应用

应用场景	电脑主板	笔记本电脑	显卡	服务器
主要作用	稳定电源/滤波降噪/提升效率/抗电磁干扰/适应高负载	滤波/稳定电压/抗电磁干扰	稳定供电/滤波/储能/抗电磁干扰	稳定供电/滤波/储能/抗电磁干扰
应用电路	电源管理部分，DC-DC电压转换电路，CPU供电电路，DDR内存电压转换电路	电源模块，音频电路中及CPU供电电路中	GPU供电电路DC-DC转换电路，滤波电路	CPU和GPU供电路，DC-DC转换电路，高速数据传输电路，电源管理模块，存储系统电路

应用场景	智能电视	机顶盒	通信基站	网络交换机
主要作用	选频/滤波/稳定电压	滤波/稳定电压/抗电磁干扰	滤波/稳定电流/抗电磁干扰/阻抗匹配/储能和释能	稳定供电/滤波/抗电磁干扰/通流能力强/适应温度变化/节省空间
应用电路	高频头电路，信号处理芯片电路，具有VG信号接收功 能的电路	电源模块，高频头电路及信号处理芯片电路	电源模块，射频前端电路，时钟电路，信号传输与处理电路	电源管理模块高速数据传输电路，时钟电路

应用场景	手机	平板电脑	智能手表	手环
主要作用	滤波/稳定电压	滤波/稳定电流/抗电磁干 扰/提升效率/增强可靠性	储能/滤波/稳定电压/抗 电磁干扰	优化电源管理/增强续航 能力/抗电磁干扰/提高信 号质量
应用电路	电源管理部分，射频电路中及功率电路中	电源管理模块，存储模 块，无线通信模块，显示 模块及处理器相关电路， 音频电路中	电源管理模块，无线通信 模块，传感器模块及处理 器相关电路	电源管理模块，无线通信 模块，传感器模块

应用场景	汽车电子	游戏机	VR/AR	蓝牙耳机
主要作用	稳压/滤波/储能/减少损耗,提高电源效率/抗电磁干扰/支持快速充电/适应高温环境	稳定电源供应/过滤噪声/抗电磁干扰/节省空间/减少能量损耗	滤波/稳定电流/抗电磁干扰	储能/滤波/高效供电/抗电磁干扰/稳定性能
应用电路	电源管理系统，DC/DC变换器，汽车操作系统，电机控制系统，充电系统，各种控制单元	电源管理模块，图形处理 GPU电路，音频处理电路，CPU相关电路，高速数据传输电路	电源管理模块，信号传输与处理电路	充电盒电路，耳机电路

​​​​​​​

P/N	L0(μH) @(0A)1MHz	Rdc(mΩ)		Heatratingcurrent Irms(A)		Saturationcurrent Isat(A)
		Typical	Max	Typical	Max	Typical
TSMI252012P-R33MT	0.33	11	17	6.8	6.4	8.3
TSMI252012PMX-R33MT	0.33	10	12	9.0	8.5	9.0
TSMI252012P-R47MT	0.47	13	19	6.5	6.0	7.5
TSMI252012PMX-R47MT	0.47	11	13	8.0	7.5	8.5
TSMI252012P-R68MT	0.68	17	23	6.3	5.5	6.5
TSMI252012PMX-R68MT	0.68	15	18	7.5	7.0	6.7
TSMI252012P-R82MT	0.82	19	24	5.8	5.3	6.5
TSMI252012PMX-R82MT	0.82	19	23	6.3	5.8	6.5
TSMI252012P-1ROMT	1.0	35	42	4.0	3.6	5.6
TSMI252012PMX-1ROMT	1.0	16	22	6.1	5.6	6.5
TSMI252012P-1R2MT	1.2	40	45	3.8	3.4	4.5
TSMI252012PMX-1R2MT	1.2	29	35	5.7	5.2	5.3
TSMI252012P-1R5MT	1.5	44	50	3.7	3.2	4.5
TSMI252012PMX-1R5MT	1.5	27	32	4.6	4.2	4.7
TSMI252012P-2R2MT	2.2	55	65	3.0	2.7	3.8
TSMI252012P-3R3MT	3.3	80	97	2.3	1.8	3.0
TSMI252012P-4R7MT	4.7	150	170	1.8	1.5	2.4
TSMI252012P-6R8MT	6.8	245	270	1.6	1.4	2.0
TSMI252012P-100MT	10.0	330	400	1.2	1.05	1.6
