电路板中的电感（二）

一、一体成型电感

1、什么是一体成型电感

定义：顾名思义，是一种结构紧凑、一体化的电感器件。它采用一种特殊的绕线工艺，将线圈紧密地绕在磁芯上，形成一个具有较高感量的电感器。

结构：由磁性合金粉芯、绝缘基体和线圈三部分组成,以环氧树脂等为基体，将粉末磁芯材料和线圈导体混合，通过压力机压制注塑成型，使线圈与磁芯粉末均匀分布，紧密结合在基体中。

原理：工作时，外界电流从线圈输入，依照右手螺旋定则的方向在导体中形成闭合磁路，磁感线主要在磁性合金芯粉末内循环。当电流变化时，磁通量的变化会在线圈两端感生电动势，产生电感效应。

2、一体成型电感的优点

（1）一体成型电感采用一体成型结构，结实牢固，磁路封闭、具有良好的磁屏蔽性和EMI性能；

（2）一体成型电感具有低损耗、低阻抗的特点；

（3）一体成型电感的体积小，采用贴片式封装，非常适合集成板密密集自动安装；

（4）一体成型适用于大功率、大电流电路；

（5）一体成型电感的抗电磁干扰强，超低蜂鸣声，适合高密度安装。

3、主要参数

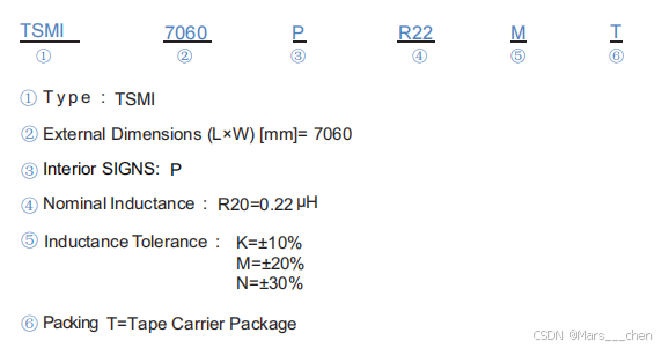

电感量-感值：R22(0.2
