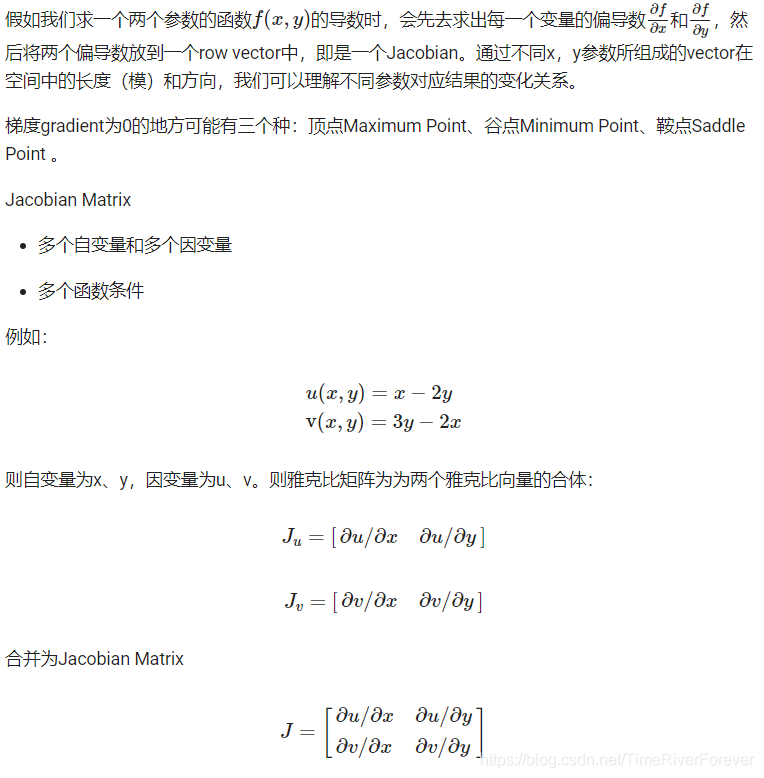

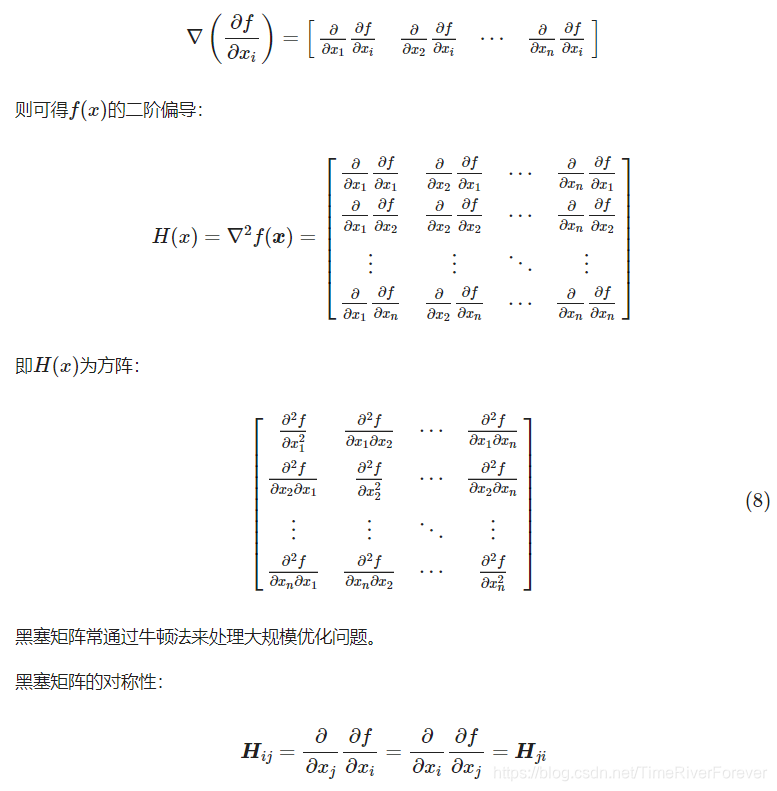

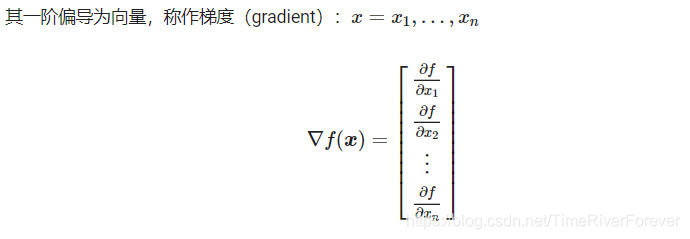

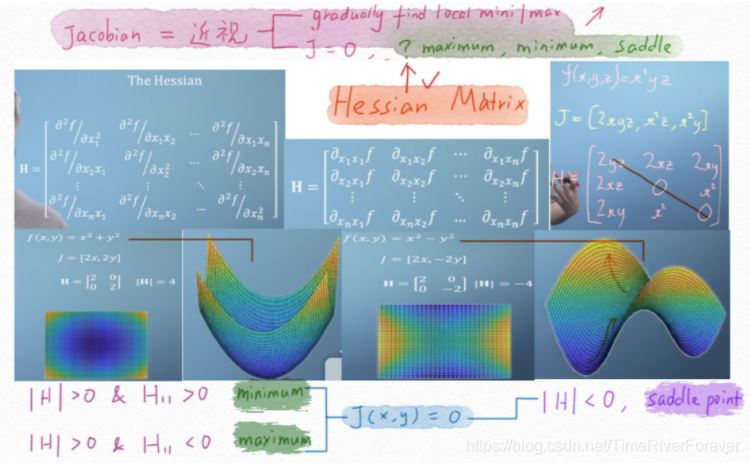

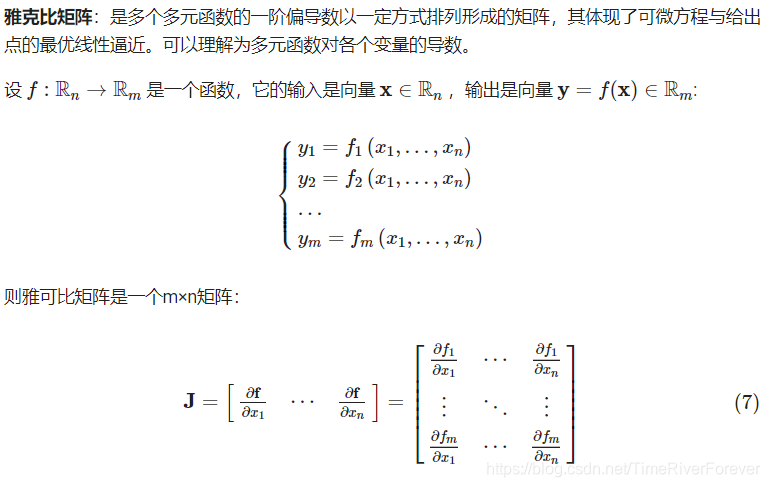

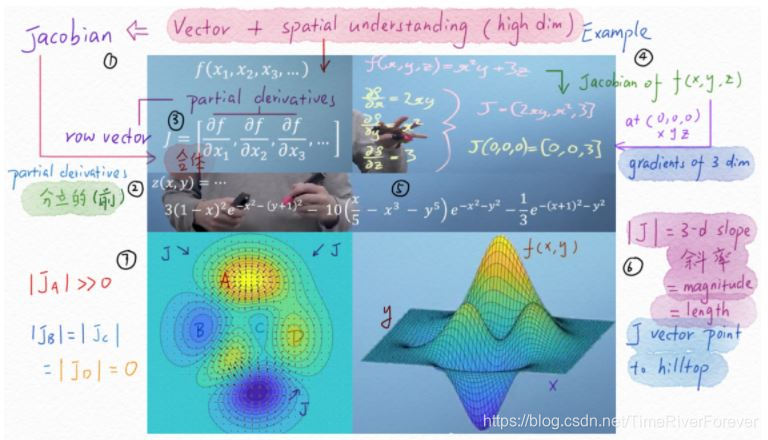

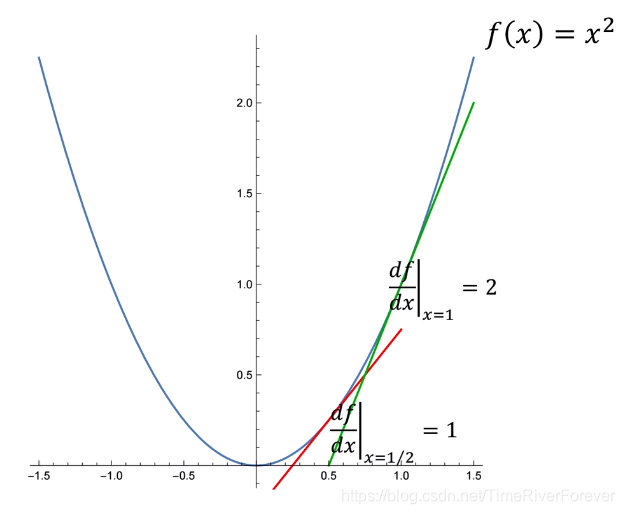

函数求导

在这里插入图片描述

方差&协方差矩阵

基本概念

方差（Variance）衡量的是单个随机变量的变化(比如一个人在群体中的身高)，概率论中方差用来度量随机变量和其数学期望（即均值）之间的偏离程度。方差的公式为：
在这里插入图片描述
¯x是随机变量x的均值，n为样本总数。

标准差（Standard Deviation）是方差的算术平方根，用σ表示。标准差能反映一个数据集的离散程度。

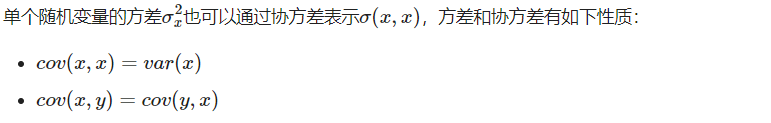

协方差（Covariance）衡量的是两个随机变量同时变化的离散程度(比如一个人在群体中的身高和体重)。方差是协方差的一种特殊情况。
在这里插入图片描述

协方差矩阵

协方差矩阵表示一组随机变量之间的两两线性相关性，其中的每个元素代表了两个随机变量之间的协方差。

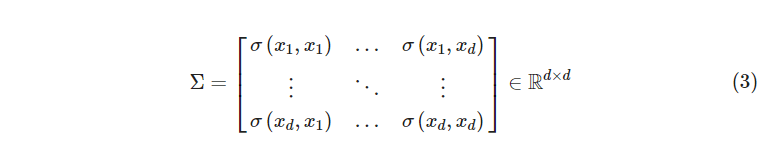

根据方差和协方差的定义，假如现在有n个样本数据，每个样本有d个随机变量，则其协方差矩阵为：
在这里插入图片描述
对角线上的元素为各个随机变量的方差，非对角线上的元素为两两随机变量之间的协方差，根据协方差的定义，我们可以认定：矩阵Σ为对称矩阵(symmetric matrix)，其大小为d×d，则如果有一堆二维的点坐标，其协方差矩阵为：
在这里插入图片描述

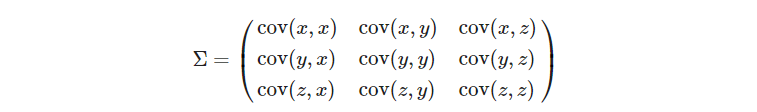

三维的点坐标，协方差矩阵应为：

多元正态分布

在这里插入图片描述

import numpy as np
import matplotlib.pyplot as plt
# %matplotlib inline

plt.style.use('ggplot')
plt.rcParams['figure.figsize'] = (12, 8)

# Normal distributed x and y vector with mean 0 and standard deviation 1
x = np.random.normal(0, 1, 200)
y = np.random.normal(0, 1, 200)
X = np.vstack((x, y))

plt.scatter(X[:, 0], X[:, 1])
plt.title('Generated Data')
plt.axis('equal')
plt.show()

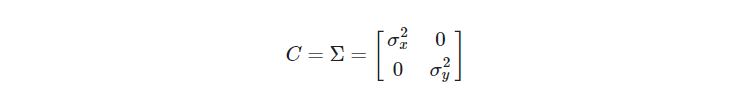

此时，我们的变量x,y是相互独立的，协方差矩阵 Σ 是如下形式：
在这里插入图片描述
我们可以通过如下代码计算随机生成的点的真实协方差矩阵

# Covariance
def cov(x, y):
    xbar, ybar = x.mean(), y.mean()
    return np.sum((x - xbar)*(y - ybar))/(len(x) - 1)

# Covariance matrix
def cov_mat(X):
    return np.array([[cov(X[0], X[0]), cov(X[0], X[1])],
                     [cov(X[1], X[0]), cov(X[1], X[1])]])

# Calculate covariance matrix
print(cov_mat(X)) # (or with np.cov(X))

[[ 1.08970816 -0.03960157]
 [-0.03960157  0.99871813]]

可见其十分接近我们之前对随机变量x,y方差的定义：
在这里插入图片描述
即协方差矩阵主轴上的数据描述了其各个维度的离散程度（分布情况），值越大，分散的越开。

线性变换

接下来我们为所有点进行线性变换，来观察数据分布的变化以及协方差矩阵的变化。我们先使用以下缩放矩阵（scaling matrix）修改之前的协方差矩阵：
在这里插入图片描述
然后使用旋转矩阵（rotation matrix）进行旋转，θ为逆时针旋转的弧度值：
本例设s_x=1/2, s_y=2, θ=π/6，即水平方向缩放一半，竖直方向放大一倍，然后逆时针旋转30度：

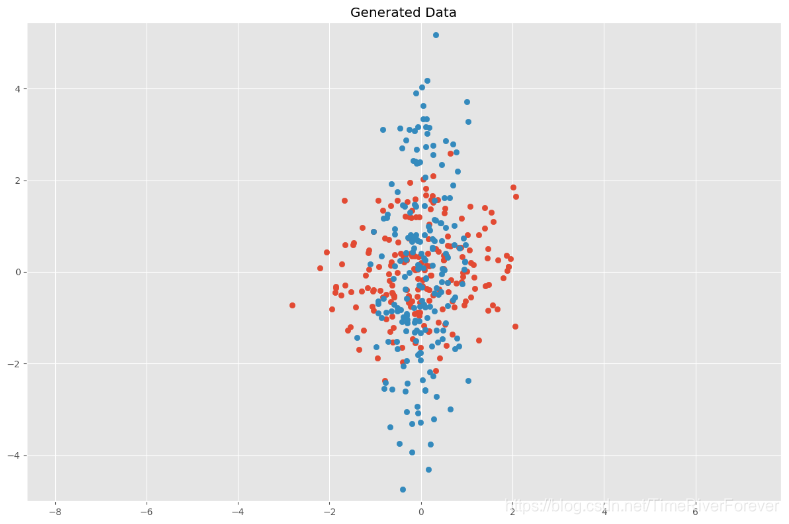

只进行缩放操作：

代码实现：

import numpy as np
import matplotlib.pyplot as plt

plt.style.use('ggplot')
plt.rcParams['figure.figsize'] = (12, 8)

# Normal distributed x and y vector with mean 0 and standard deviation 1
x = np.random.normal(0, 1, 200)
y = np.random.normal(0, 1, 200)
X = np.vstack((x, y)) # 2xn

sx, sy = 0.5, 2.0
Scale = np.array([[sx, 0], [0, sy]])

Y = Scale.dot(X)
# 原始点集
plt.scatter(X[0, :], X[1, :])
# 缩放后点
plt.scatter(Y[0, :], Y[1, :])
plt.title('Generated Data')
plt.axis('equal')
plt.show()

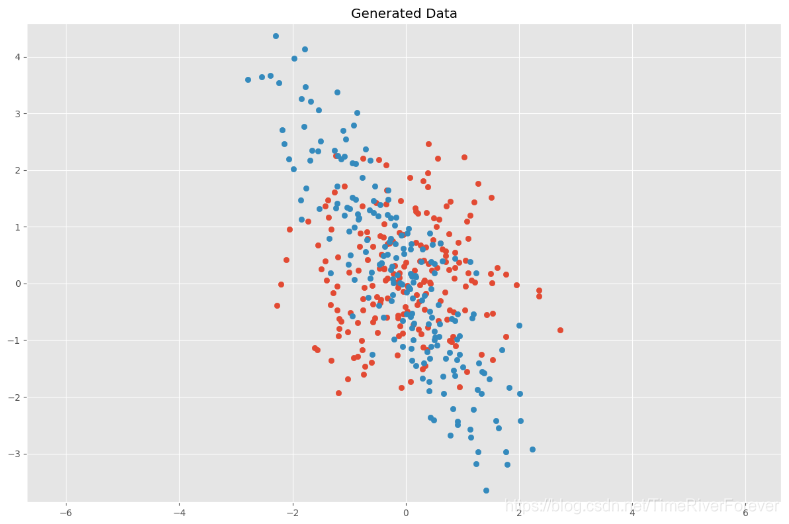

先缩放，后旋转：
在这里插入图片描述
代码实现：

import numpy as np
import matplotlib.pyplot as plt

plt.style.use('ggplot')
plt.rcParams['figure.figsize'] = (12, 8)

# Normal distributed x and y vector with mean 0 and standard deviation 1
x = np.random.normal(0, 1, 200)
y = np.random.normal(0, 1, 200)
X = np.vstack((x, y)) # 2xn

sx, sy = 0.5, 2.0
Scale = np.array([[sx, 0], [0, sy]])

# Rotation matrix
theta = np.pi / 6
c, s = np.cos(theta), np.sin(theta)
Rot = np.array([[c, -s], [s, c]])

# Transformation matrix
T = Rot.dot(Scale)

# Apply transformation matrix to X
Y = T.dot(X)

# 原始点集
plt.scatter(X[0, :], X[1, :])
# 缩放、旋转后
plt.scatter(Y[0, :], Y[1, :])
plt.title('Generated Data')
plt.axis('equal')
plt.show()

# Calculate covariance matrix
print(cov_mat(Y)) # (or with np.cov(Y))

其协方差矩阵输出结果为：

[[ 1.1830068  -1.66028421]
 [-1.66028421  3.10071868]]

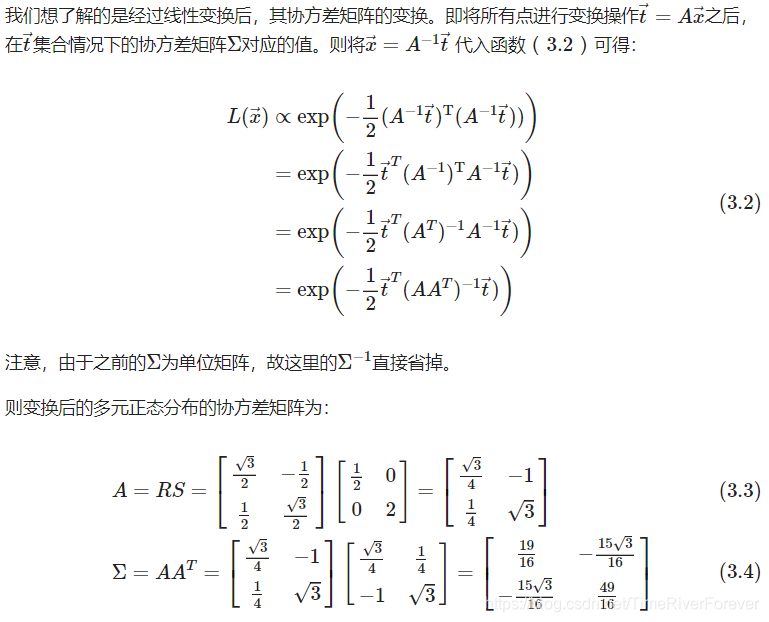

为了计算变换与协方差矩阵个关系，我们将旋转矩阵、缩放矩阵合并为同一个变换矩阵：A=RS
在这里插入图片描述
可验证与之前代码输出的协方差结果近似。现在我们已经得到协方差矩阵与缩放矩阵、旋转矩阵的关系，由于协方差矩阵是正定对称矩阵即可对角化矩阵，则接下来我们对协方差矩阵进行特征值分解，观察其特征向量矩阵、特征值矩阵与缩放矩阵、旋转矩阵的关系

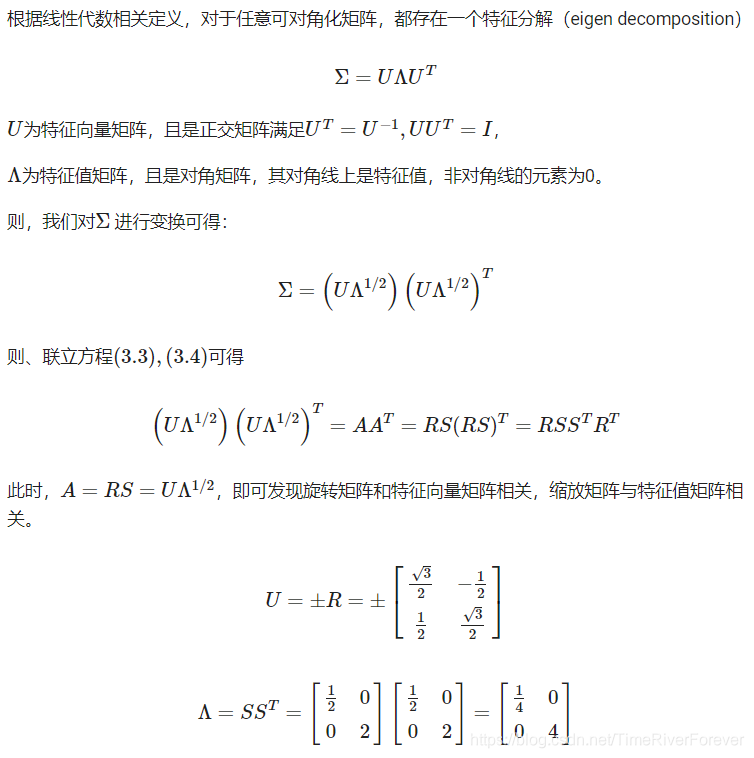

特征分解

在这里插入图片描述
我们通过以下代码对Σ进行特征分解、对结果进行验证：

import numpy as np

sigma = np.array([
    [19 / 16, -15 * np.sqrt(3) / 16,],
    [-15 * np.sqrt(3) / 16, 49 / 16]
])

eVa, eVe = np.linalg.eig(sigma)
print("eigen value:\n", eVa)
print("eigen vector:\n", eVe)

输出

eigen value - SS^T:
 [0.25 4.  ]
eigen vector - U:
 [[-0.8660254  0.5      ]
 [-0.5       -0.8660254]]

可验证该输出结果与上述一致。

我们可以将特征值和特征向量分别相乘，得到变换后椭圆区域的两个基向量：

# Calculate covariance matrix
C = cov_mat(Y)
print(C)  # (or with np.cov(Y))

eVa, eVe = np.linalg.eig(C)

plt.scatter(Y[:, 0], Y[:, 1])
for value, eigen in zip(eVa, eVe.T):
    plt.plot(
        [0, 3 * np.sqrt(value) * eigen[0]],
        [0, 3 * np.sqrt(value) * eigen[1]],
         lw=5)

plt.title('Transformed Data')
plt.axis('equal')
plt.show()

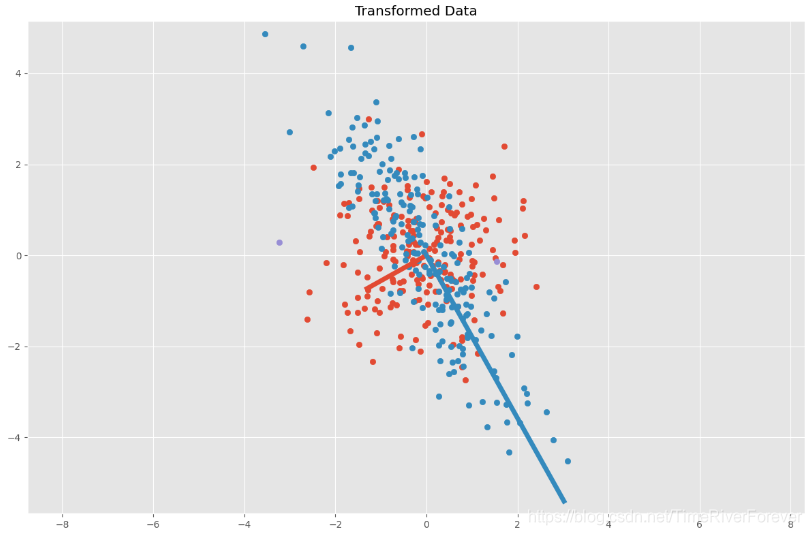

输出：
在这里插入图片描述
总结：
一个多元正态分布的概率密度函数中，其协方差矩阵 Σ包含了分布的旋转角度和缩放信息，其均值向量μ包含了密度中心的位置信息。
