本文介绍了在ARCGIS中如何使用等距离画线功能和渔网工具。首先，通过ARCCATALOG创建并编辑Polyline线文件，然后在ARCMap中导入并绘制线。在绘制完成后，可以利用‘按长度分割’功能设定线段长度。此外，还讲解了创建渔网的步骤，包括选择输出为折线或面要素。

在arccatalog中添加一个线文件。（右键-New-File-Polyline）在acrmap中导入线文件。（File-Add-你刚才新建的文件）在工具栏中的Editor中选择开始编辑。（不能编辑的话请在extension中添加相应模块）用鼠标在工作区画线即可。

arcgis中画图时如何设置所画线段的长度？
你可以在画完之后，进行“按长度分割”。

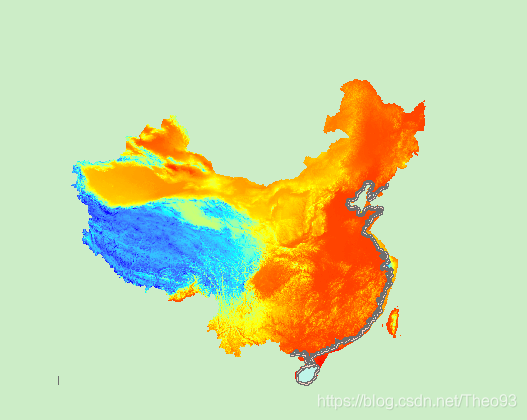

在这里插入图片描述

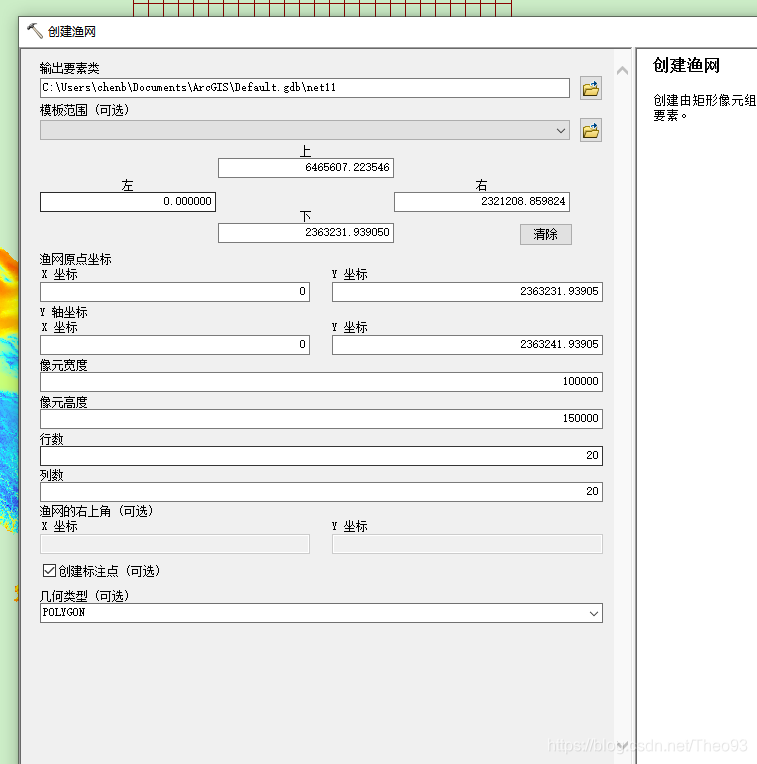

工具路径：Data Management Tools→Feature Class→Create Fishnet。

（1）确定输出路径及文件名；

（2）选择渔网范围，本例选择北方地区的DEM（分辨率为1km），注意DEM数据的投影系统，将作为渔网的投影系统；

（3）输入渔网格子大小；

（4）渔网类型为多边形。

   说明：生成的渔网包括多边形状和点状两个图层，坐标系统与DEM数据保持一致。

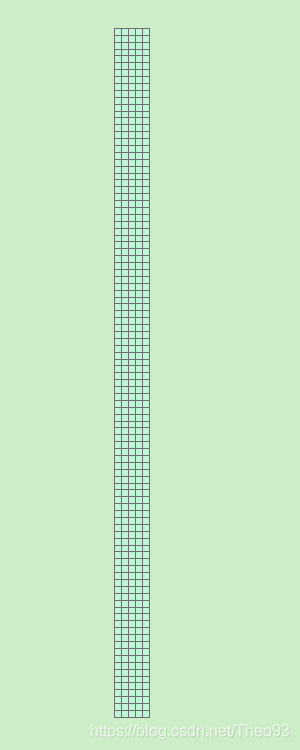

在这里插入图片描述

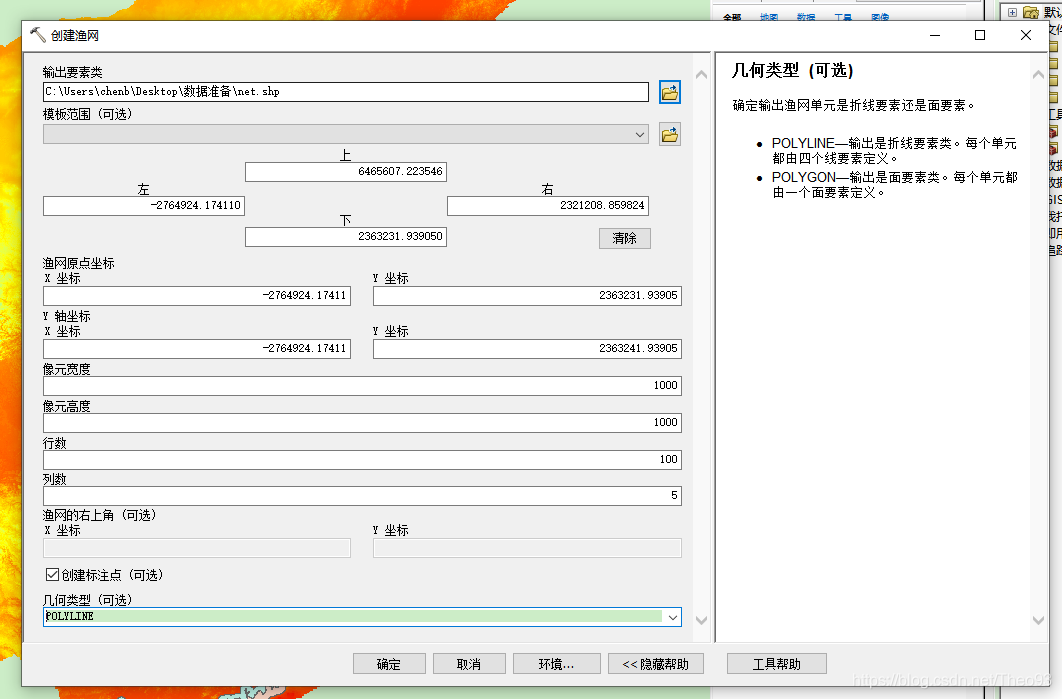

几何类型 (可选)
确定输出渔网单元是折线要素还是面要素。

POLYLINE—输出是折线要素类。每个单元都由四个线要素定义。
POLYGON—输出是面要素类。每个单元都由一个面要素定义。

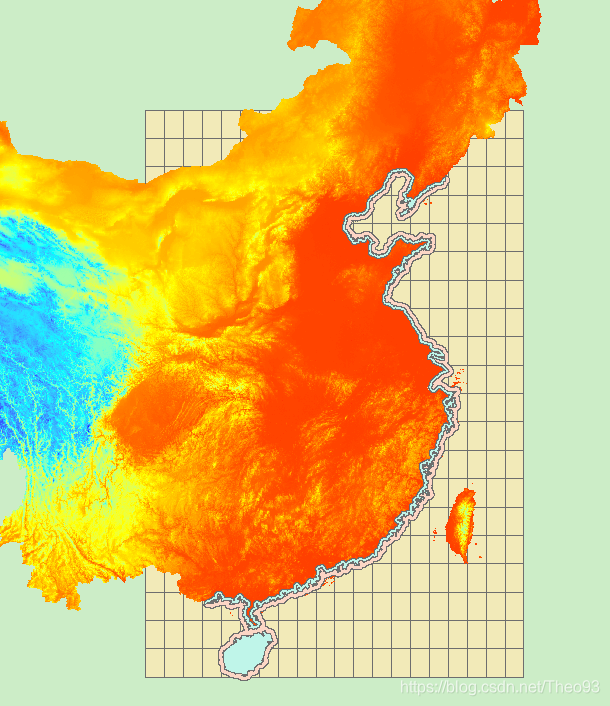

在这里插入图片描述

在这里插入图片描述
