VHDL学习笔记

1. 两个基本结构

entity 顶层名 is
...
end entity;

注：

• 顶层名要与工程名保持一致
• … 中有例：port(a,b,c:in bit;x:out bit);其表示该实体有三个bit输入，一个bit输出

architecture 实体名 of 顶层名 is
begin
...
end architecture 实体名;

注：

• 实体名可以自己命名，但是顶层名要与上层的名字保持一致
• … 描述了这个器件的内部逻辑结构 有例：x<=a and b and c; 表示a 与b 与c的值赋给了x

2 . 结构描述

architecture 实体名 of 顶层名 is
//在这里添加结构
begin
...
end architecture 实体名;

如例：

entity and_or_logic is
	port(in1,in2,in3,in4:in bit;out3:out bit);
end entity and_or_logic;
architecture logicoperation of and_or_logic is
component and_gate(实体名) is		//组件1描述
	port(A,B : in bit; x : out bit);//
end component and_gate(实体名);		//

component or_gate(实体名) is			//组件2描述
	port(A,B : in bit; x : out bit);//
end component or_gate;				//
	signal out1,out2:bit;			//组件输入信号描述
begin
G1:and_gate port map(A=>in1,b=>in2,x=>out1);//联系
G2:and_gate port map(A=>in3,b=>in4,x=>out2);
G3:or_gate port map(A=>out1,b=>out2,x=>out3);
end architecture logicorperation;

注：

• 其中and_gate和or_gate实体未定义须自己定义
• 在实体and_or_logic 中，我们只是在字面上讲两个基础组件结合起来但是其在文件上并未联系，直接编译会提示找不到实体and_gate or_gate，在此我们需要在project->add/remove files in project 中将前面的项目添加进来。

3.调用库

library ieee;//表示打开库ieee，IEEE库不属于VHDL的标准库
use ieee.std_logic_1164.all;//表示允许许使用IEEE库中STD_LOGIC_1164程序包中的所有内容

entity mux4 is
	port(d0,d1,d2,d3,a,b:in std_logic ;q:out std_logic);//std_logic 是长度为bai1的逻辑 与bit 相似，只是bai bit 只能是'0 ’和'1‘ 而 std_logic有以下九种状态：U'——初始值，'X'——不定，'0'——0，'1'——1，'Z'——高阻，'W'——弱信号不定，'L'——弱信号0，'H'——弱信号1，'-'——不可能的情况
end entity mux4;

architecture rtl of mux4 is
	signal sel:std_logic_vector(1 downto 0);//std_logic_vector 是标准逻辑矢量
begin
	sel<=a & b;
	q<=d0 when sel="00" else//选择语句，字面意思
	d1 when sel="01" else
	d2 when sel="10" else
	d3 when sel="11" else
				'Z';//高阻
end architecture rtl;

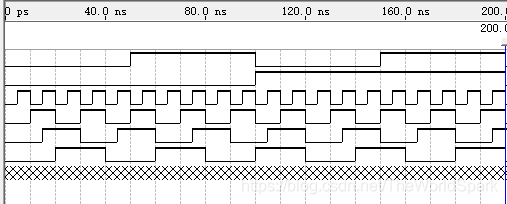

激励文件如下

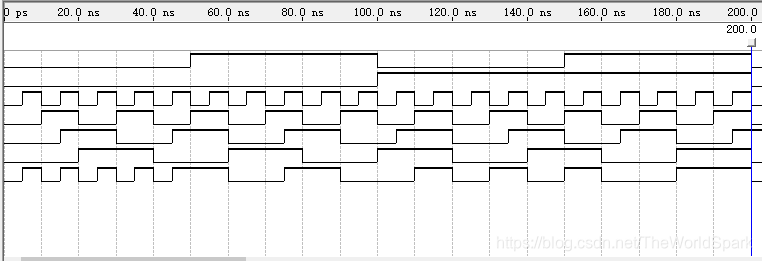

仿真结果：

与预期结果一致

4 .时序逻辑

1. 时钟信号 clk
   语句：
   clk’event and clk='1’表示上升沿
   clk’event and clk='0’表示下降沿

2. 同步复位/置位信号

process(时钟信号名)
	begin
		if 时钟边沿表达式 and 复位/置位条件表达式 then
		else
			[其他执行语句]
		end if;
end process;

例：

library ieee;
use ieee.std_logic_1164.all;
entity reg_8 is
	port(d:in std_logic_vector(0 to 7);clk :in std_logic; q:out std_logic_vector(0 to 7));
end  entity reg_8;

architecture behave_1 of reg_8 is
begin
	process (clk)
	begin
	if(clk'event and clk ='1' ) then q<=d;
	end if;
	end process;
end architecture behave_1;

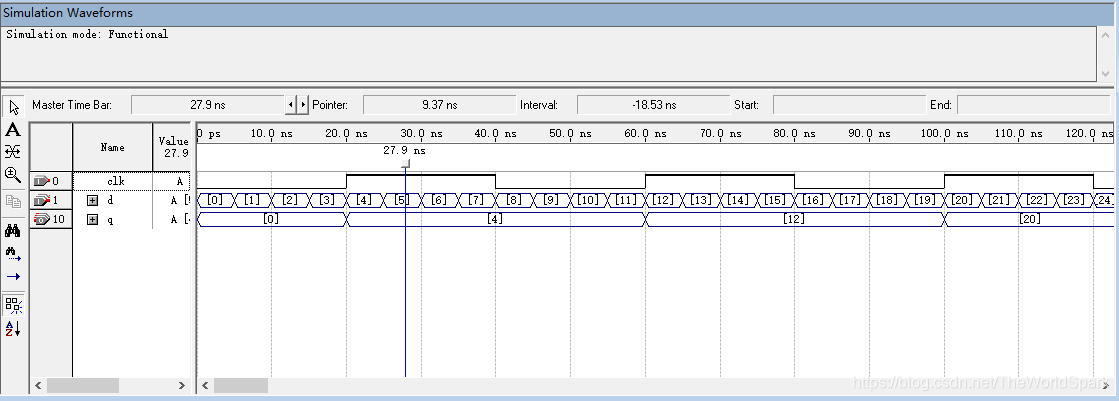

仿真结果如下：

//if语句
1.	if (条件) then
		执行
	elsif (条件) then
		执行
	else
	end if
		执行
2.	if (条件) then
		执行
	end if
//when 语句
3.	配合else 选择：
	值1 when 条件 else
	值2 when 条件 else
	值3 when 条件 else
		值4；
4.配合case 选择处理
	case 条件表达式 is
	when 条件表达式值1 => 顺序执行语句;
	when 条件表达式值2 => 顺序执行语句;
	when 条件表达式值3 => 顺序执行语句;
	end case;
//type 自定义常量
4.	...
	architecture 实体名 of 顶级实体名 is
		type states  is (s0,s1,s2);
		signal next_state :states;
    begin
    ...

设计一个序列为111的检测器

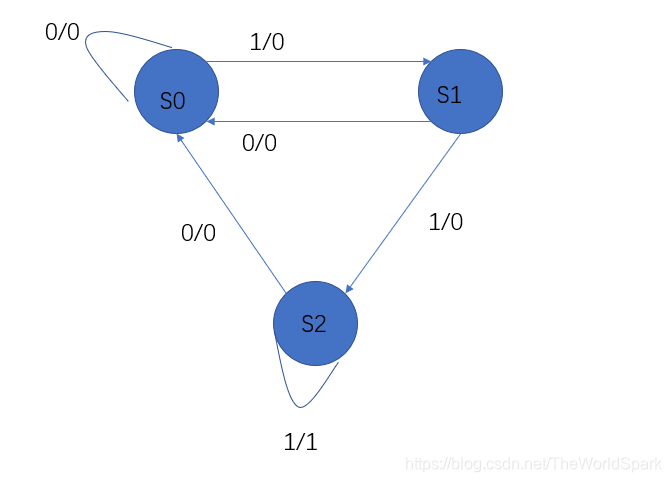

状态转移表

代码如下

library ieee;
use ieee.std_logic_1164.all;
entity seq is
port(clk,clr,x:in std_logic;z:out std_logic);
end entity seq;

architecture seq_architecture of seq is
	type states is (s0,s1,s2);
	signal next_states:states;
begin
	process(clk,clr)
	begin
		if clr='1' then next_states<=s0;
		elsif clk'event and clk='1' then
			case next_states is
			when s0=> if x='0' then next_states<=s0;z<='0'; else next_states<=s1;z<='0';end if;
			when s1=> if x='0' then next_states<=s0;z<='0'; else next_states<=s2;z<='0';end if;
			when s2=> if x='0' then next_states<=s0;z<='0'; else next_states<=s2;z<='1';end if;
			end case;
		end if;
	end process;
end architecture seq_architecture;

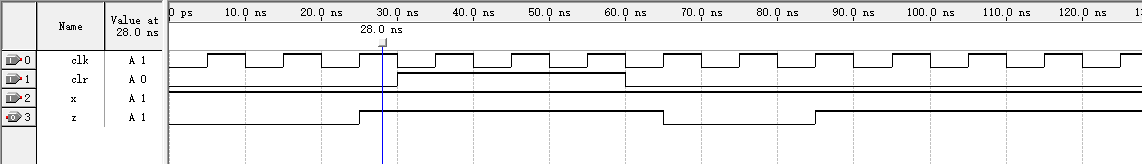

测试激励文件

符合代码设计的功能。
