UML中类之间关系的表示方式

类之间的关系包括：

1. 关联关系
2. 聚合关系
3. 组合关系
4. 依赖关系
5. 继承关系
6. 实现关系
   下面介绍各个关系的概念以及在UML类图中各个关系的表示方式。

关联关系

关联关系是对象之间的一种引用关系，用于表示一类对象与另一类对象之间的联系，比如老师和学生，师傅和徒弟，丈夫和妻子等，关联关系是类与类之间最常用的一种关系，分为一般关联关系、聚合关系和组合关系，这里先介绍一下一般关联。

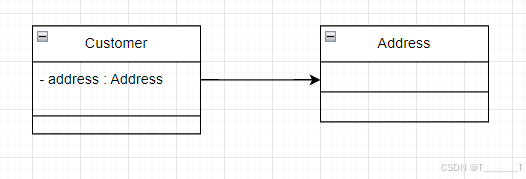

1、单向关联

在UML类图中单向关联用一个带箭头的实线表示。上图表示每个顾客都有一个地址，通过Customer类持有一个类型为Address的成员变量类实现。

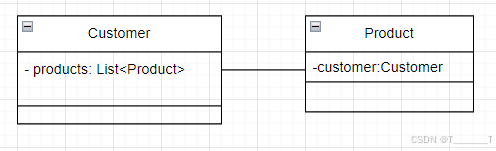

2、双向关联

在UML类图中双向关联用一个不带箭头的实线表示。双方各自持有对方类型的成员变量，由上图可以看出，一个顾客可以购买多个商品，一个商品会有一个成员变量表示这个产品被哪个顾客购买。
3、自关联

在UML类图中自关联用单向箭头指向自身，即“自己包含自己”。

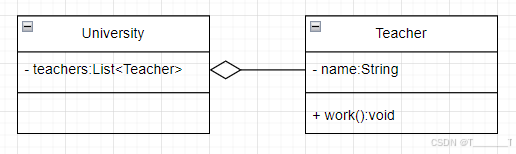

4、聚合关系
聚合关系是关联关系的一种，是强关联关系，是整体和部分之间的关系。
部分可以脱离整体而独立存在，比如学校与老师，老师是学校组成的一部分，但是如果学校停办了，老师依然存在。

在UML类图中聚合关系用带空心菱形的实线来表示，菱形指向整体。

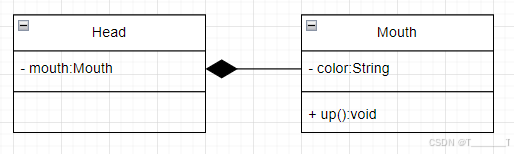

5、组合关系
组合关系也是关联关系的一种，也是表示整体和部分的关系，但它是一种更强烈的聚合关系。
部分不能脱离整体而独立存在，一旦整体不存在了，部分也将不存在，比如头和嘴，没有了头，嘴也就不存在了。

在UML类图中组合关系用带实心菱形的实线来表示，菱形指向整体。

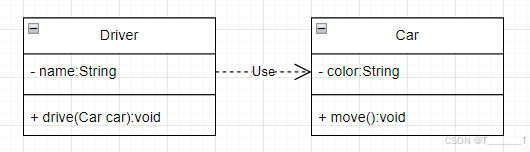

6、依赖关系
依赖关系是一种使用关系，它是对象之间耦合度最弱的一种关联方式，是临时性的关联。比如代码中，A类的方法通过局部B变量、方法的参数B或者对B类静态方法的调用，在这里A类依赖于B类。

在UML类图中依赖关系用带箭头的虚线来表示，箭头从使用类指向被依赖的类。如上图，司机驾驶汽车，drive方法调用Car类的move方法。

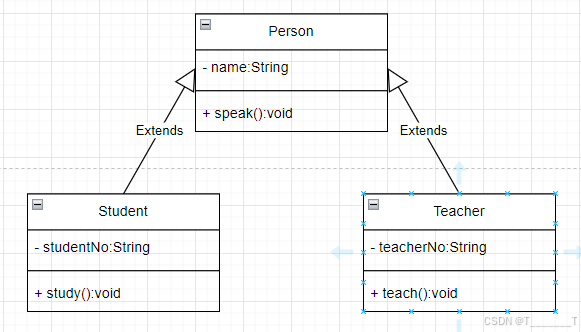

7、继承关系
继承关系是对象之间耦合度最大的一种关系，是父类与子类之间的关系，也叫泛化关系。

在UML类图中继承关系用带空心三角箭头的实线来表示，箭头从子类指向父类。如上图，学生和老师都是人，都能说话，都有名字，学生和老师又有独属于自己的编号，学生能学习，老师能教学。

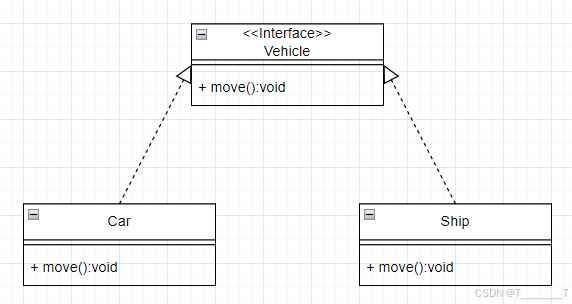

8、实现关系
实现关系是接口与实现类之间的关系。在这种关系中，类实现了接口，类中的操作实现了接口中所声明的所有的抽象操作。

在UML类图中实现关系用带空心三角箭头的虚线来表示，箭头从实现类指向接口。如上图，汽车和船都实现了交通工具的移动方法。
