UML类图--关联关系

关联关系-Association:类与类之间的拥有关系，可以使一个类知道另一个类的属性和方法。双向的关联可以有两个箭头或者不带箭头的实线，单向关联是一个箭头的实线。

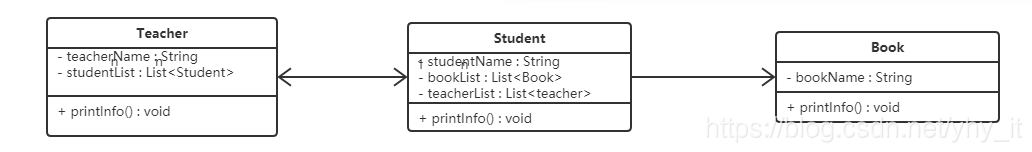

• UML展现：

箭头指向：普通箭头的实线指向被拥有者

• 代码实现：

// 教师类
public class Teacher {

    private String teacherName = null;
    private List<Student> students = null;  // 作为成员变量存在，一名教师可可以有多个学生

    public void printInfo() {
        System.out.println("教师名称：" + this.teacherName);
    }
    // ..setter 和 getter 方法
}

class Student {

    private String studentName = null;
    private List<Book> books = null;        // 作为成员变量存在,一名学生可以有多本书籍
    private List<Teacher> teachers = null;  // 作为成员变量存在,一名学生可以有多名老师

    public void printInfo() {
        System.out.println("学生姓名：" + this.studentName);
    }
    // ..setter 和 getter 方法
}

class Book {

    private String bookName = null;

    public void printInto() {
        System.out.println("书名是：" + this.bookName);
    }
    // ..setter 和 getter 方法
}
