方法|基于T507开发板讲如何将占用引脚配置为普通GPIO

最新推荐文章于 2025-01-20 10:13:42 发布
最新推荐文章于 2025-01-20 10:13:42 发布
阅读量164 收藏
点赞数
CC 4.0 BY-SA版权
分类专栏： 嵌入式开发 arm 文章标签： 单片机 嵌入式硬件
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/TQ_wangbin/article/details/134186120
本文指导如何在T5系列中，通过查看并关闭PI13引脚的默认功能配置，将其从UART4和GMAC的复用中分离出来，以便作为GPIO使用。具体步骤包括检查默认配置、修改board.dts文件并重新编译烧写设备树。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

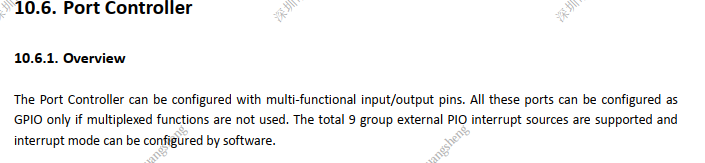

根据T5用户手册描述，只有在不使用多路复用功能的情况下，这些端口才可以配置为GPIO，所以我们需要把引脚的复用功能关闭。

将被占用引脚配置为普通 GPIO方法思路

1.查看引脚默认功能配置

2.关闭引脚默认功能配置

以UART4-TX的PI13为例，这是PI13引脚复用表，打开T5_Series_User_Manual_V1.0手册的第10章的Operations and Functional Descriptions查看即可。

1.查看引脚默认功能配置

打开sun50iw9p1-pinctrl.dtsi ，搜索PI13

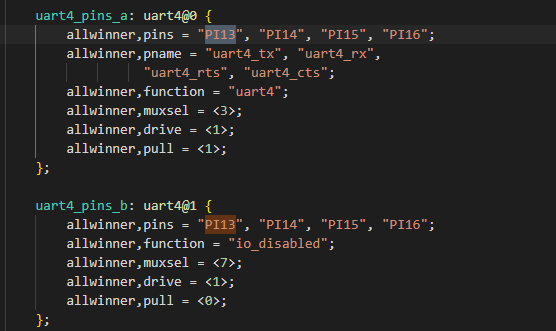

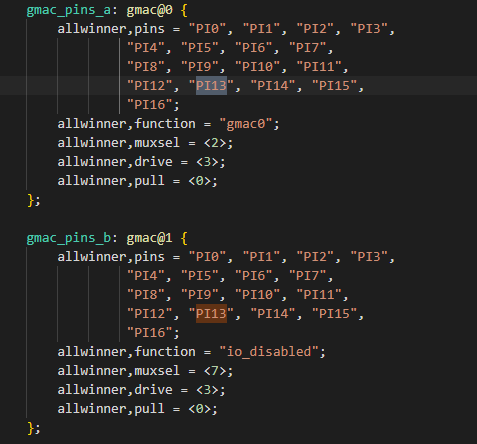

可以看到UART4
