全志T507千兆网口复用为3路串口

硬件平台：飞凌嵌入式 OKT507-C 开发板

目录

千兆网口改为复用3路串口

一. 确定需要修改的内核文件

二. 修改OKT507-C-Common.dtsi

1. 失能千兆网口

2. 使能3路串口

三. 修改sun50iw9p1.dtsi

1. 失能千兆网口

2. 使能3路串口

四. 修改sun50iw9p1-pinctrl.dtsi

1. 查找引脚复用表

2. 修改引脚配置

五. 编译修改后的SDK

六. 镜像烧录

---

千兆网口改为复用3路串口

一. 确定需要修改的内核文件

首先找到内核目录中的OKT507-C-Linux.dts文件

SDK/kernel/linux-4.9/arch/arm64/boot/dts/sunxi/OKT507-C-Linux.dts

二. 修改OKT507-C-Common.dtsi

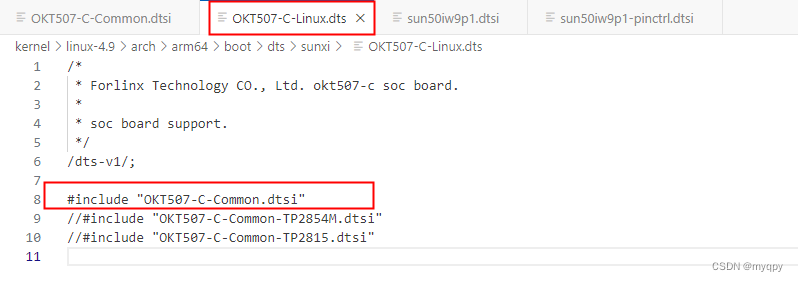

OKT507-C-Linux.dts文件中定义读取设备树文件为OKT507-C-Common.dtsi

目录地址为SDK/kernel/linux-4.9/arch/arm64/boot/dts/sunxi/OKT507-C-Common.dtsi

在OKT507-C-Common.dtsi中需修改两处

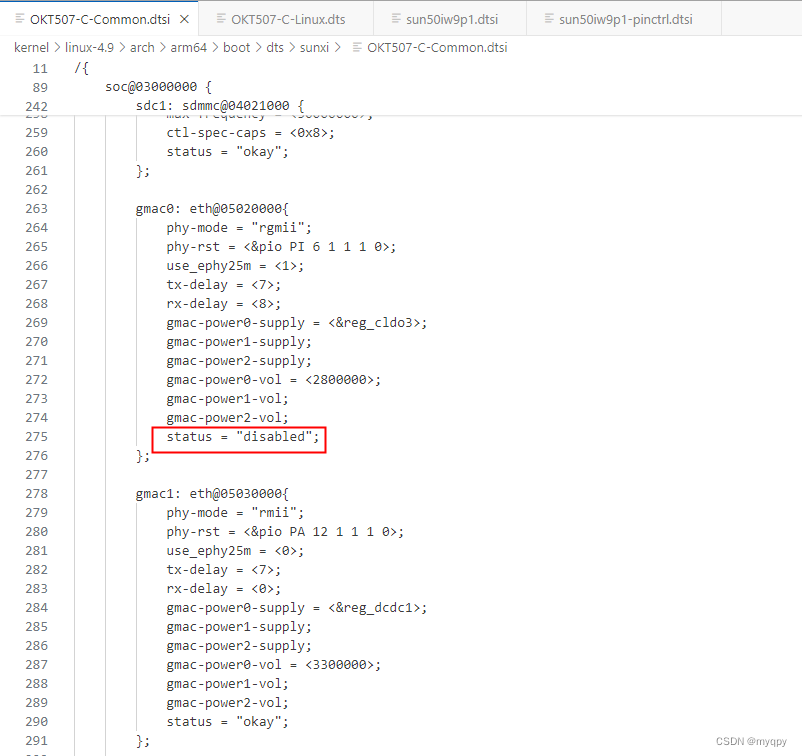

1. 失能千兆网口

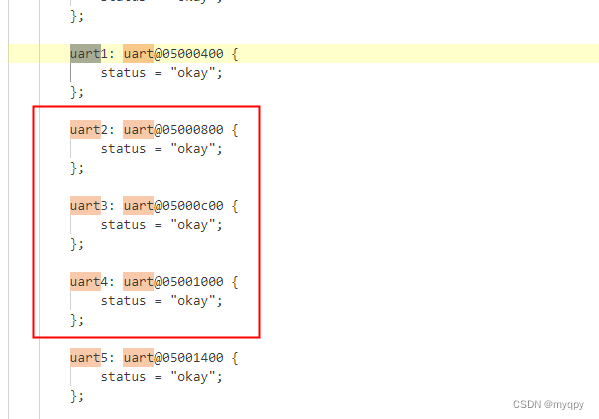

2. 使能3路串口

即uart2，uart3，uart4

三. 修改sun50iw9p1.dtsi

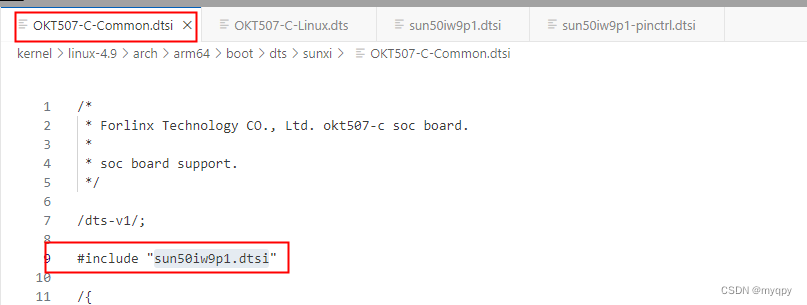

找到OKT507-C-Common.dtsi所包含的头文件sun50iw9p1.dtsi

目录地址为SDK/kernel/linux-4.9/arch/arm64/boot/dts/sunxi/sun50iw9p1.dtsi

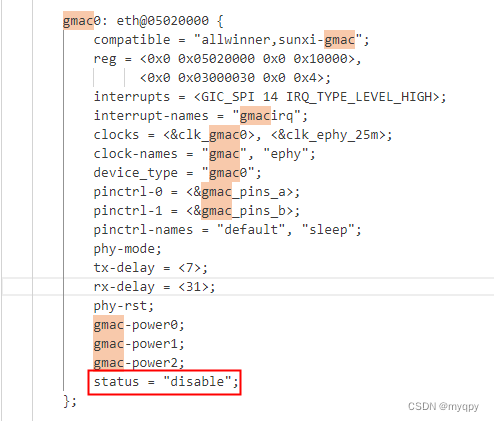

1. 失能千兆网口

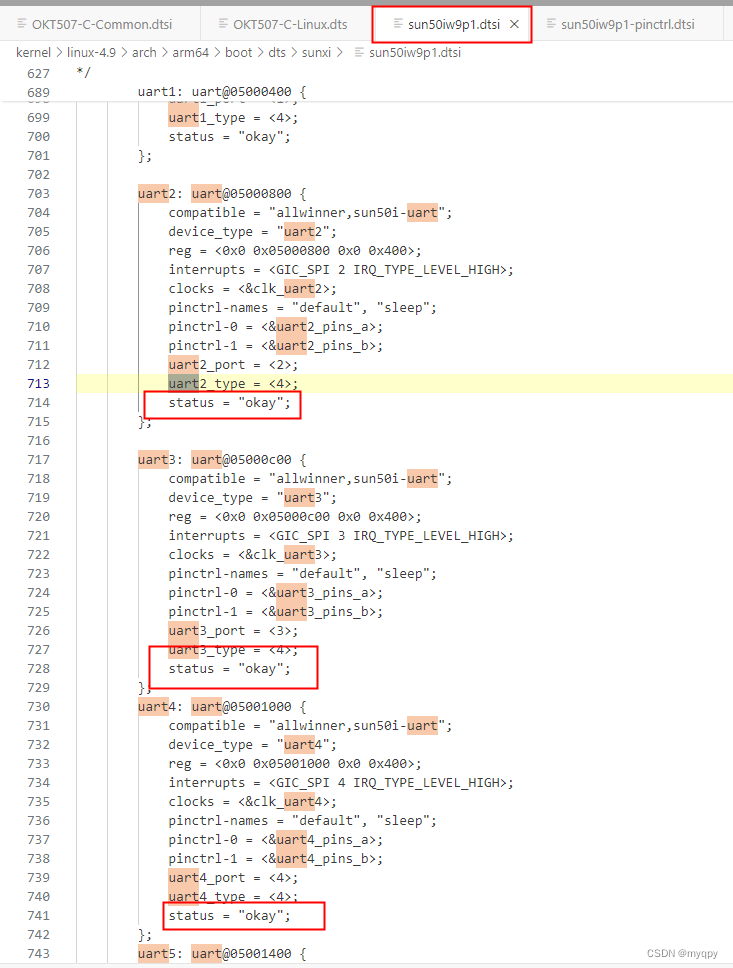

2. 使能3路串口

四. 修改sun50iw9p1-pinctrl.dtsi

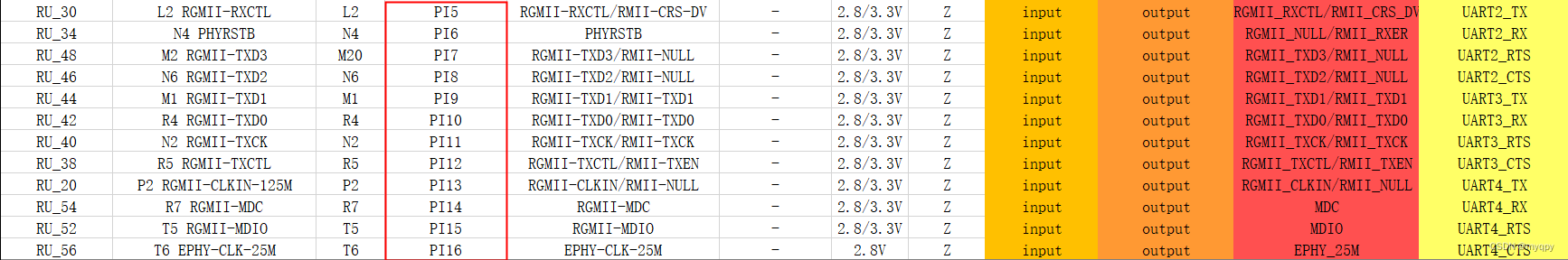

1. 查找引脚复用表

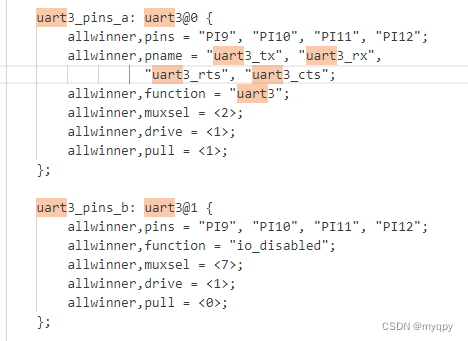

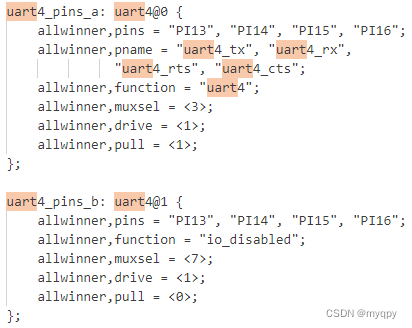

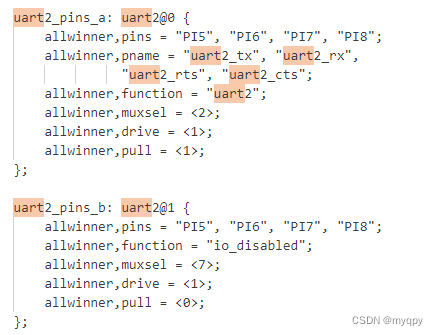

2. 修改引脚配置

五. 编译修改后的SDK

在SDK目录执行

./build.sh
./build.sh pack

执行完后得到整包镜像

六. 镜像烧录

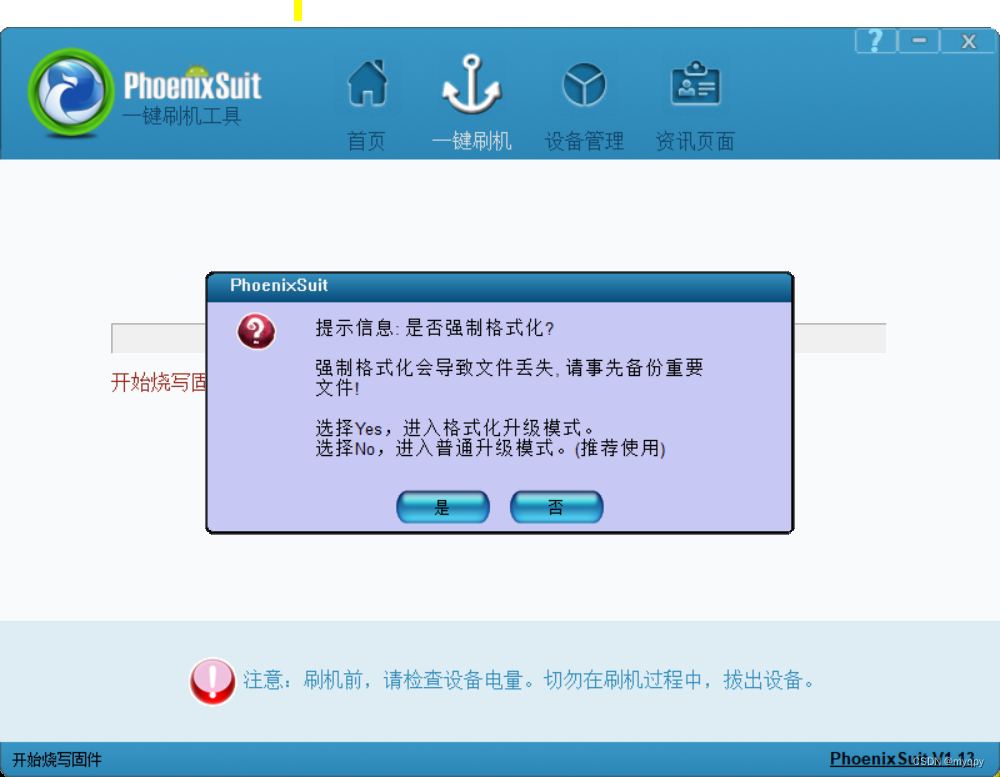

使用phoenixsuit工具进行刷机操作

设备连接：通过开发板上的USB_OTG口连接到上位机

进入烧录模式操作：上电，上电后同时按FEL键和RESET键，上电后先松RESET键再松FEL键进入烧录模式。

点击是烧写整包镜像。

问题记录：使用飞凌开发手册使用dd命令dd if=/home/boot.img of=/dev/mmcblk0p3 conv=fsync

单独更新boot.img更新内核不生效。
