【分享】外国使馆雷电综合防护系统改造方案（七）

“

外国使馆

雷电综合防护系统改造方案

（七）

1-5  主要设备详细参数说明：

电源浪涌保护器 TPS C40

TPS C40系列低压配电系统电涌保护器专为抑制低压电气装置中的浪涌而设计，是一种具有模块化组合功能的电涌保护器件，并能保护安装在它下游的电气装置和设备（如EDP系统、通讯系统等）免遭由于开关动作、静电泄放、感应雷击或直接雷击所产生的浪涌危害，每位最大放电电流可达40KA，用于低压配电系统的第二级保护。

TPS C40可用于雷击区域的LPZ 1-2区域或更高界面，一般用于建筑物的分配电箱或用于UPS进线端为第二级（C）过压保护器。以上依据IEC 61643-1和GB18802.1-2002 选用。产品主要特点：

◎　通流量大、残压低、响应速度快、无续流

◎　内置热脱扣装置，使保护器因过热、击穿失效时能自动断开

◎　标准35MM导轨安装的模块化设计，非常便于安装和维护

◎　窗口颜色显示工作状态，绿色为正常，红色指示产品故障

◎　可选择附带遥信端子，便于远程报警控制

产品应用

　　TPS C40用于雷击区域的LPZ 1-2区域或更高界面，一般用于建筑物的分配电箱或用于UPS进线端为第二级（C）过压保护器。。通过选用一种或两种模块可构成2P、3P、4P、1P+N、3P+N等组合，实现对TT、IT、TN－S、TN－C和TN－C－S供电系统提供电涌过电压保护。

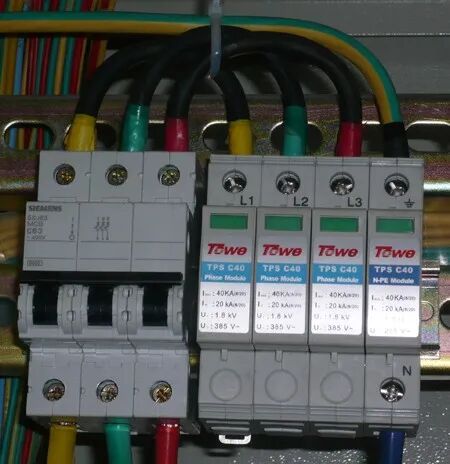

产品安装

　　通常安装于分配电箱处，使电源相线（L）、零线（N）分别接入电涌保护器相应接线端子，保证牢固及可靠，将电涌保护器接地端与地线作良好电气连接。

产品维护

　　应定期检查电涌保护器的工作情况，如保护器劣化指示窗口变红或其前端空开、熔断器跳开时，应及时维护或更换模块。

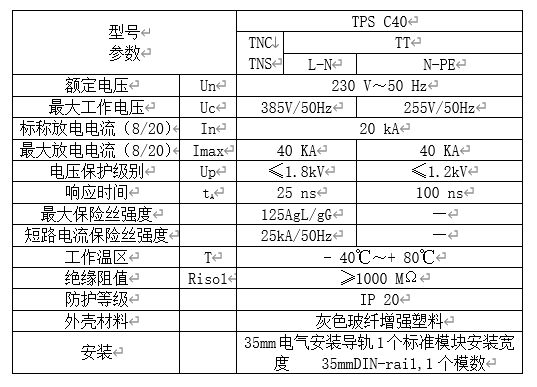

产品技术参数

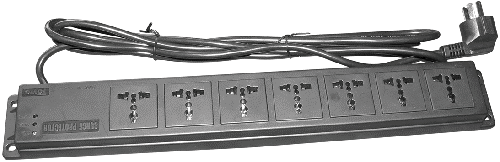

TPS D10 JF7系列机柜电源防雷插座

产品应用

用于雷击区域的LPZ 2-3区域或更高界面，一般用于电子设备的精细过压保护，防止末端设备受到过压干扰；为第三级（D）过压保护器。拥有7位多用输出插孔，可同时保护7路电源免遭过电压的侵害；特别适用于19″工业和电子机柜，包括PC机柜、数据架、网络机柜和工控机柜；也适用于家庭、办公和工业场所电子设备的保护，如个人电脑及其外围设备、影印机、网络及CAD/ CAM/ CAE工作站、互联网网络设施、通信系统、零售终端设备、音频/视频设施和家庭影院系统。

产品安装

　　使用时，将TPS D10 JF7的插头直接安插在墙壁插座及其它电源输出插孔上，使用四个M6X16～20的机柜螺钉安装，可非常方便地固定在机柜上。特别适用于19″工业和电子机柜，包括PC机柜、数据架、网络机柜和工控机柜；通常将设备电源直接插入防雷插座即可，应确保电源线路接地良好。如果接地指示不亮说明没有接地或接地极差，此时应及时更新和维护地线。此外，勿在雷雨天安装本产品。

产品维护

　　应定期检查防雷插座的工作情况，如插座防雷失效指示灯－红色LED灯变亮，应及时维护或更换防雷插座。TPS D10 JF7…系列防雷插座，为中国专利保护产品，专为精细保护单相交流供电的敏感设备而设计的，可作为设备端的末级电涌保护装置，使设备免遭由雷击或电子干扰产生的瞬态过电压的损害。本产品能保护7路电源免遭过电压的侵害，并通过内置热耦合元件监控其保护效能；基于19”标准机柜安装设计，非常便于安装与维护；超宽间距的输出插孔，适合多国插头标准，包括中国、美国、英国、瑞士、意大利、南非、德国、法国和中东等国；

此外，TPS D10 JF7…HF…产品还附有高频滤波功能；TPS D10 JF7…/A产品，除了红色LED灯指示故障外，还具有声讯故障报警功能，当防雷失效时，除了灯光指示外，还发出蜂鸣 报警声，给予用户特别提醒;

三个诊断LED指示灯可以判断防雷插座的工作状态如：电路的有效性、接地状况、线路故障和保护状态。

 ◎电源指示灯－绿色LED灯：电源接通，灯亮。电源断开，灯灭。

 ◎接地指示灯－桔黄色LED灯：线路接地良好，灯亮。接地断开或没有接地，灯灭。

 ◎防雷失效指示灯－红色LED灯：电涌保护失效，出现故障时，灯亮。电涌保护正常时，灯灭。

产品特点：

 ◎内置热耦合元件监控其防雷保护效能，电涌保护失效不影响供电；

 ◎电源指示，监控转换器的供电状况 ；

 ◎声音报警：当防雷失效时，除了灯光指示外，还发出蜂鸣 报警声，给予用户特别提醒;

 ◎接地指示，警示转换器当前接地状况，可以作为接地在线l 检测仪使用

 ◎基于19”标准机柜安装设计，非常便于安装与维护；

 ◎采用专业防雷元件和结构、通过专业防雷测试

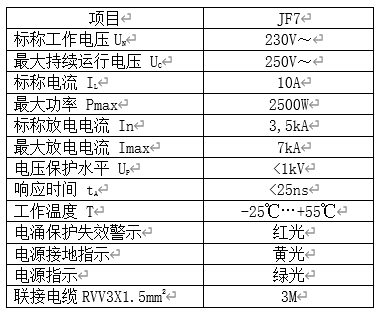

产品技术参数
