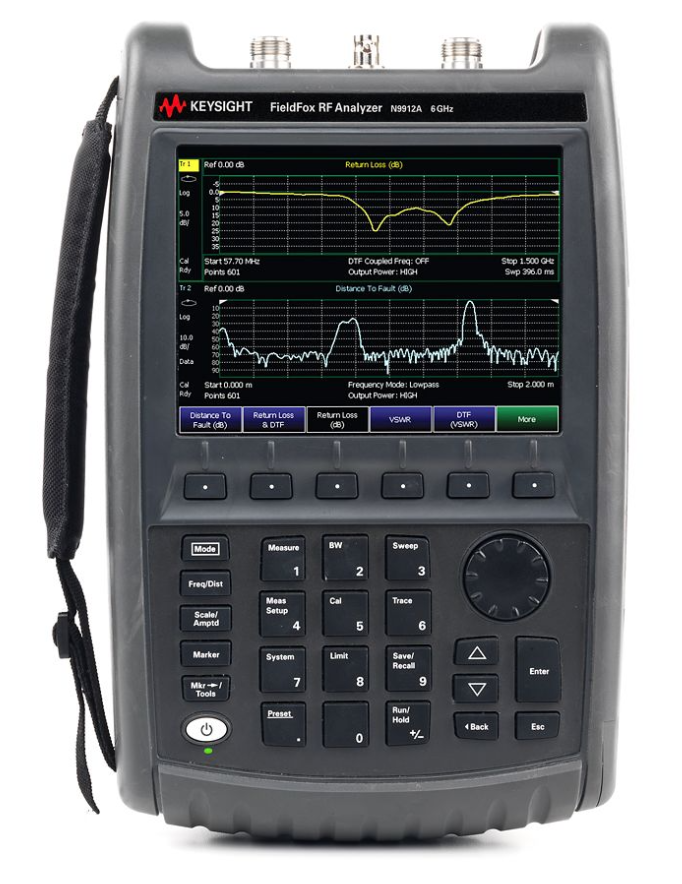

N9912A 手持射频分析仪 Keysight 是德 N9912A 4GHz 和 6GHz

Keysight N9912A FieldFox 手持式射频分析仪：全面介绍

一、 概述

Keysight N9912A 是是德科技 FieldFox 系列手持式分析仪中的一款高端旗舰型号。它不仅仅是一个单一的仪器，而是一个高度集成化的多功能测试平台，专为需要在恶劣现场环境下进行精确测量的射频工程师和技术人员设计。N9912A 集电缆与天线测试分析仪（CAT）、频谱分析仪（SA）、矢量网络分析仪（VNA） 和 功率计 等多种功能于一身，被誉为“口袋里的射频实验室”。

二、 核心特点与优势

1. 卓越的测量性能：

   • 频率范围： 覆盖 2 MHz 至 4/6/8/14/18/26.5 GHz（取决于选件），广泛支持从 HF 到 Ka 波段的各类应用。

   • 动态范围： 高达 115 dB（典型值），能够精确测量极小的信号，同时不被大信号淹没，对于查找干扰和测量滤波器带外抑制至关重要。

   • 幅度精度： 极高的幅度精度（通常在 ±0.5 dB 以内），确保测量结果可靠可信，可与台式仪器相媲美。

   • 轨迹噪声： 极低的轨迹噪声，使测量结果更加平滑稳定，便于观察细微的信号变化。

2. 多功能一体化：

   • 矢量网络分析仪（VNA）： 可进行完整的 S 参数测量（S11, S21, S12, S22），用于测试天线、电缆、滤波器、放大器等器件的阻抗、回波损耗、驻波比（VSWR）和传输特性。支持 2 端口校准（如全双端口校准），确保测量准确性。

   • 频谱分析仪（SA）： 具备全面的频谱分析功能，包括峰值搜索、信道功率、邻道功率泄漏比（ACLR）、占用带宽（OBW）、谐波失真等，非常适合查找干扰、信号监测和发射机测试。

   • 电缆与天线测试仪（CAT）： 这是其核心功能之一，可以快速测量天线的驻波比（VSWR）和回波损耗，以及电缆的损耗和故障点定位（DTF - Distance to Fault）。DTF 功能能快速 pinpoint 电缆中的断裂、挤压或进水点，极大提高了现场排查效率。

   • 内置功率计： 无需外部传感器，即可进行相对功率测量。若搭配是德科技 U2000 系列 USB 功率传感器，可进行绝对功率测量，并实现自动校准。

3. 无与伦比的便携性与坚固性：

   • 坚固耐用： 符合 MIL-PRF-28800F Class 2 军用标准，能够承受跌落、振动、潮湿和极端温度（-10°C 至 +55°C）的挑战。

   • 轻便紧凑： 重量仅约 3.2 公斤（7 磅），电池续航时间长达 4 小时，真正实现了“说走就走”的移动测量。

   • 阳光下可读显示屏： 高亮度 LCD 屏幕，即使在户外强光下也能清晰显示测量结果。

4. 智能与便捷性：

   • 实时自动校准（Auto-Cal）： 内置校准模块，可在 30 秒内完成全双端口校准，大幅提升现场校准效率，保证 VNA 模式下的测量精度。

   • 数据记录仪（Data Logging）： 可将测量数据（如频谱、VSWR 随时间变化）记录到内部存储器或 U 盘中，用于长期监测和趋势分析。

   • PC 远程控制： 通过 LAN, USB 或 GPIB 接口，可使用软件（如 Keysight Connection Expert, NI MAX）远程控制仪器，实现自动化测试序列。

   • 内置干扰分析仪（选件）： 可以自动识别、分类和记录常见的干扰信号类型。

三、 典型应用场景

• 蜂窝网络维护与安装： 基站天线的 VSWR 和 DTF 测试，查找馈线故障，测量发射机功率和频谱纯度。

• 公共安全与国防通信： 确保军用车辆、飞机和舰船上的天线和通信系统工作正常。

• 干扰狩猎（Interference Hunting）： 利用高灵敏度的频谱分析功能，定位和识别非法或意外的射频干扰源。

• 无线局域网（WLAN/Wi-Fi）部署与故障排除： 测试同轴电缆和天线性能，分析 Wi-Fi 信号覆盖和信道干扰。

• 广播与卫星通信： 安装和维护卫星天线、馈源和发射/接收系统。

四、 选件与配置

N9912A 通过软件许可证密钥来解锁不同功能，用户可以根据实际需求进行购买和升级，非常灵活：

• 硬件平台： 首先选择所需的最高频率（如 N9912A-025：2MHz to 4GHz， N9912A-225：2MHz to 26.5GHz）。

• 功能选件：

  • CAT： 电缆和天线测试仪

  • VNA： 矢量网络分析仪

  • SA： 频谱分析仪

  • PF： 前置放大器（提高频谱分析灵敏度）

  • IA： 干扰分析仪

  • AB： 高级电池（延长续航）
