Keysight N7762A 可变光衰减器 (VOA) 详细介绍

一、产品概述与定位

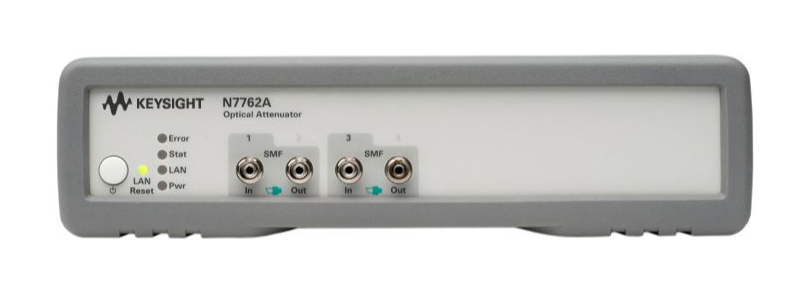

Keysight N7762A 是是德科技（Keysight Technologies）推出的一款高性能、单模、可变光衰减器。它隶属于是德科技的“大型仪器”光测试解决方案系列，专为对精度、速度和可靠性有极高要求的研发与制造应用而设计。

在光通信、光子集成电路（PIC）测试、传感器系统验证等领域，精确控制光功率水平至关重要。N7762A 的核心使命就是为用户提供一种高度可控、高度稳定且可远程编程的手段，来模拟光信号在传输过程中的功率损耗，从而进行器件表征、系统性能评估和极限测试。

二、核心特性与优势

高精度与低不确定度：
- 提供极高的衰减设置精度（典型值 ±0.1 dB）和极低的衰减不确定度。
- 具备出色的回波损耗（通常 >55 dB），这意味着从衰减器反射回光源的光非常少，有效避免了反射光对激光器稳定性和系统测试结果造成的干扰，对于测试DFB激光器等对反射敏感的器件至关重要。
高速衰减切换：
- 支持毫秒级（ms）的衰减速度，非常适合需要快速扫描衰减值或进行动态测试的场景，例如：
  - 测试光接收机的动态范围和对突发信号的响应能力。
  - 自动化测试系统中快速完成多功率点测试，极大提升产线吞吐量。
宽广的工作波长范围：
- 覆盖从1260 nm到1640 nm的波段，完美兼容O-band、E-band、S-band、C-band 和 L-band。这使其能够应用于从千兆以太网到最先进的相干光通信（100G/200G/400G+）的几乎所有光通信窗口。
高功率处理能力：
- 能够处理高达+27 dBm（500 mW）的输入光功率。这一特性使其能够应对高功率光源的测试场景，例如测试掺铒光纤放大器（EDFA）、拉曼放大器或高功率泵浦激光器，而不会造成器件损坏。
灵活的接口与编程控制：
- GPIB、LAN（LXI-C）、USB 等标准接口，可轻松集成到自动化测试系统（ATE）中。
- 提供完善的驱动程序（支持IVI-COM， LabVIEW， .NET等），方便用户使用LabVIEW、C/C++、Python等语言进行快速编程和系统集成。
- 前面板配有直观的显示屏和按键，也可进行本地操作。
多模块同步能力：
- 当系统中需要多个衰减器通道时（例如用于偏振复用系统），多个N7762A模块可以通过专用的同步接口互联，实现通道间衰减值的精确同步切换，满足复杂测试需求。

三、技术原理简介

N7762A 采用的主流技术是 MEMS（微机电系统） 或基于此原理的自由空间光学技术。

其基本原理是：输入的光信号被准直后，穿过一个由电信号控制的可变中性密度滤光片或通过微镜的角度偏转来控制耦合到输出端的光量。通过精确控制驱动电压，可以线性、高重复性地改变光路的衰减量。这种技术是实现高速、高精度、高回损性能的关键。

四、典型应用领域

光器件研发与制造测试：
- 光收发模块：测试接收灵敏度（Rx Sensitivity）、过载光功率饱和曲线。
- 光纤放大器（EDFA/SOA）：测量增益平坦度、噪声指数（NF）、增益压缩特性。
- 分光器、波分复用器：校准插入损耗和均匀性。
光通信系统测试：
- 系统裕度测试：在系统中加入可控衰减，模拟长距离传输后的信号强度，测试系统的误码率（BER）和链路预算。
- 光功率控制环路测试：作为测试对象，验证系统的自动功率控制（APC）功能。
光子集成电路测试：
- 在PIC的测试平台上，用于精确控制输入到芯片各个端口的光功率，进行芯片性能表征。
研究与开发：
- 在大学和企业的实验室中，用于光学实验 setup 中，作为标准的光功率调节工具。
