HC-05蓝牙模块配置连接和使用

已于 2024-06-09 06:45:56 修改
阅读量2.4k 收藏 40
点赞数 16
分类专栏： STM32单片机标准库 文章标签： 嵌入式硬件 单片机 硬件工程
于 2024-06-09 06:43:53 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/TENET123/article/details/139554000
版权

文章目录

1. 前期准备

2. 进入AT模式

3. 电脑串口配置

4. 配置过程

5. 主从机蓝牙连接

6. 蓝牙模块HC-05和电脑连接

1. 前期准备

首先需要准备一个USB转TTL连接器，电脑安装一个串口助手，然后按照下面的连接方式将其相连。

VCCVCC
GNDGND
RXDTXD
TXDRXD

2. 进入AT模式

进入AT模式的有两种方法：

  • 方法一：先按住按键不放，然后将连接器接上电脑给模块上电。此时LED会2秒闪一次，进入AT模式。波特率固定为38400。
  • 方法二：模块直接上电，此时LED灯1秒闪两次，再按下按键，模块也会进入AT指令，此时LED还是快闪。这个时候的波特率和自己设置的一样, 默认为9600，1位停止位，无奇偶校验。

第一次配置最好使用方法一。总之当蓝牙模块上的灯慢闪的时候就说明进入了配置模式了。


3. 电脑串口配置

在配置蓝牙的时候将串口助手按下图来配置：设置波特率 38400，数据位 8 位，停止位 1 位，无校验位。

4. 配置过程

1.发送AT指令，验证是否进入AT模式

AT

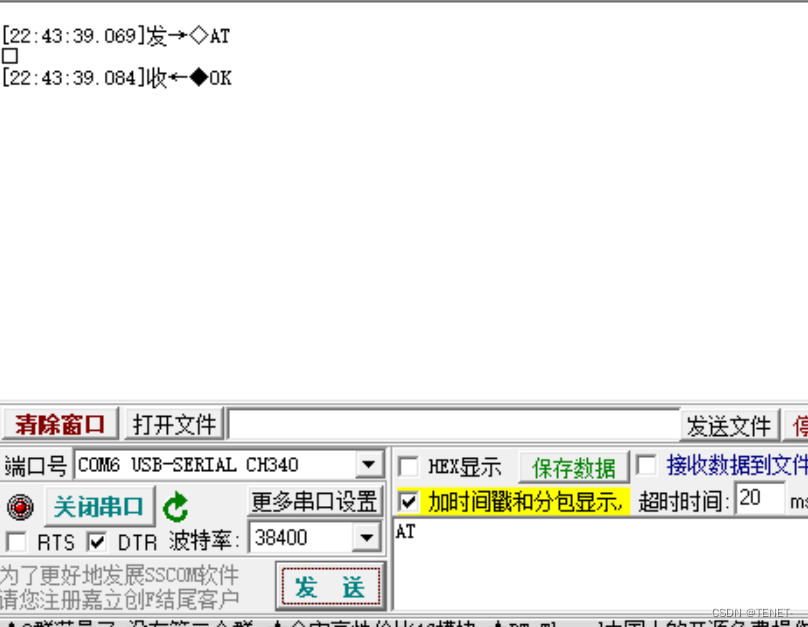

如果验证没问题会返回OK，下图所示：

 如果返回值为乱码看一下是不是勾选了HEX显示，要把这个取消。

2. 设置波特率

AT+UART=9600,0,0 //波特率，停止位，校验位

这里的波特率根据自己的需求去设置。返回值：OK

3. 查询波特率

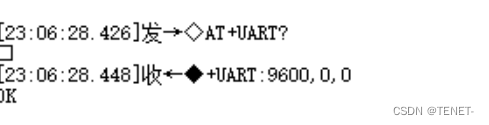

AT+UART?

返回9600,0,0   ok

4. 配置主从模式

主模式：AT+ROLE=1

从模式：AT+ROLE=0

5. 配置蓝牙配对密码

AT+PSWD=“1234”

注意密码要加引号。默认密码为1234

6. 查询密码

AT+PSWD?

7. 配置蓝牙名称

AT+NAME=Name

名字自己随意设置

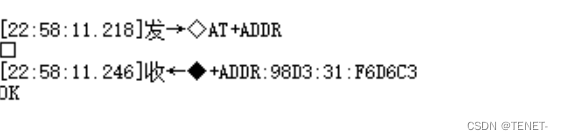

8. 获取蓝牙地址

AT+ADDR

返回地址和OK

5. 主从机蓝牙连接

要想将两个蓝牙相连接，要将一个蓝牙设置为主机模式，另一个设置为从机模式。然后从机蓝牙需要知道主机蓝牙的地址。所以为了区分，最好将两个蓝牙改为不同的名字。

第一步：准备两个不同的串口串口调试助手，分别用于HC-05_master和HC-05_slave的初始化配置，也就是按照刚才的命令设置为相同的波特率，相同的密码。

第二步：获取主机蓝牙地址

AT+ADDR

第三步：从机蓝牙输入主机的地址

AT+BIND=98D3,31,F6D6C3

注意：输入的主机蓝牙地址要将分号换成逗号.

返回 OK，则成功配置

如果想验证。可以在从机中输入查询地址的命令

AT+BIND?

如果返回的地址和主机蓝牙相同，则配置成功。

配置完成后，将从机蓝牙和主机蓝牙重新上电后会自动连接。接着在主机的串口中发送数据，从机的串口串口中会显示收到对应的数据。

6. 蓝牙模块HC-05和电脑连接

HC05蓝牙模块与笔记本蓝牙连接-优快云博客
