使用Keil MDK创建STM32标准库工程

---

1. 创建条件

KEIL MDK

stm32f1系列器件支持包（KEIL mdk可以在线下载）

• 点击project - manage - pack install，在里面搜索你需要的支持包即可下载

固件库

（如果没有固件库的话，文章最下面有分享链接）

2. 创建文件

• 首先新建文件夹，以后的工程文件都放在这个目录下。
• 打开keil mdk，点击上方菜单栏的 Project ，然后点击New uvision project，选择刚刚创建的文件夹，在这里再次新建一个文件夹用来存放本次的工程，然后给工程文件起一个名字。

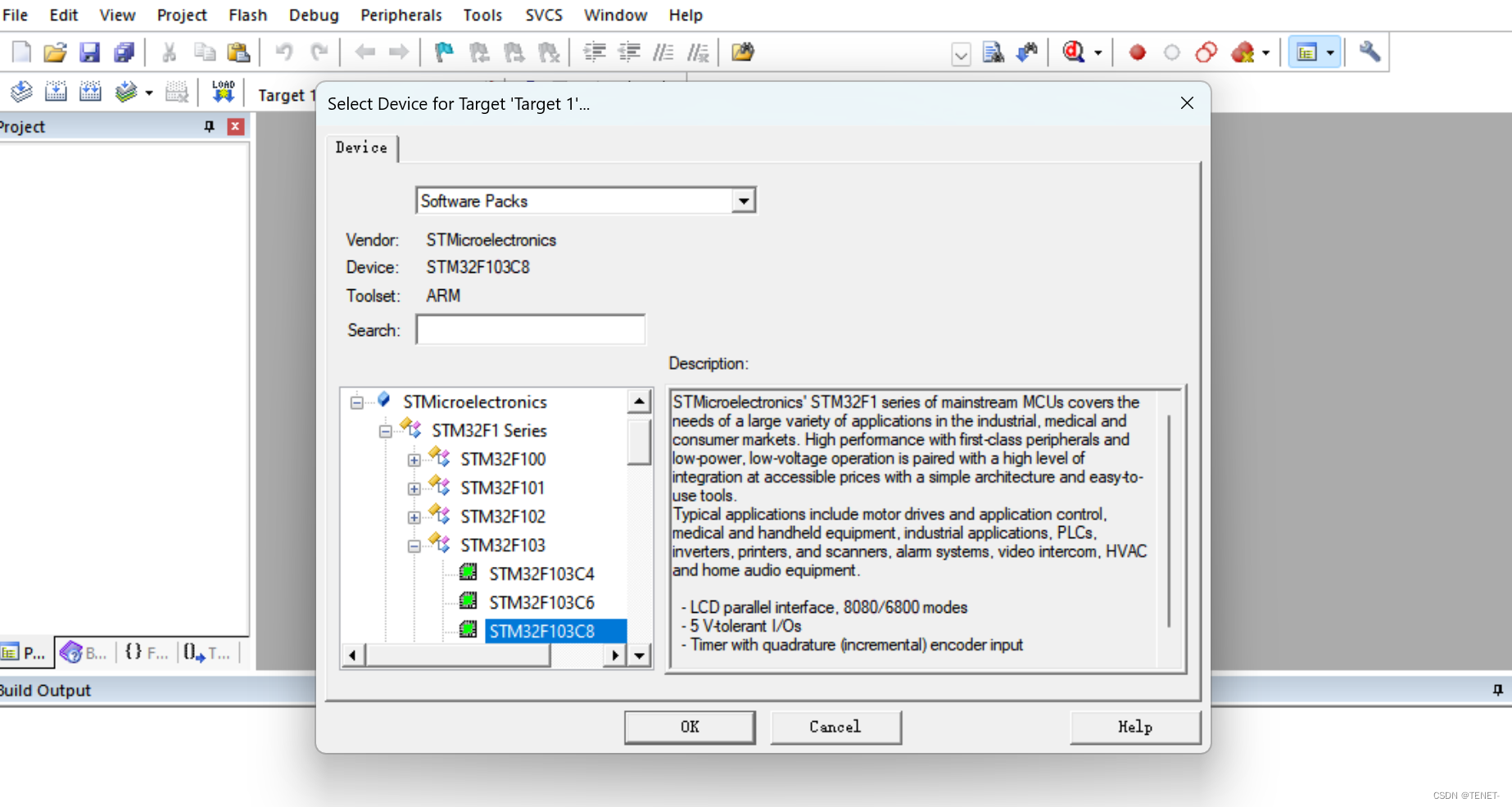

• 点击确定后，选择芯片型号，这里选择STM32F103C8，点击确定。

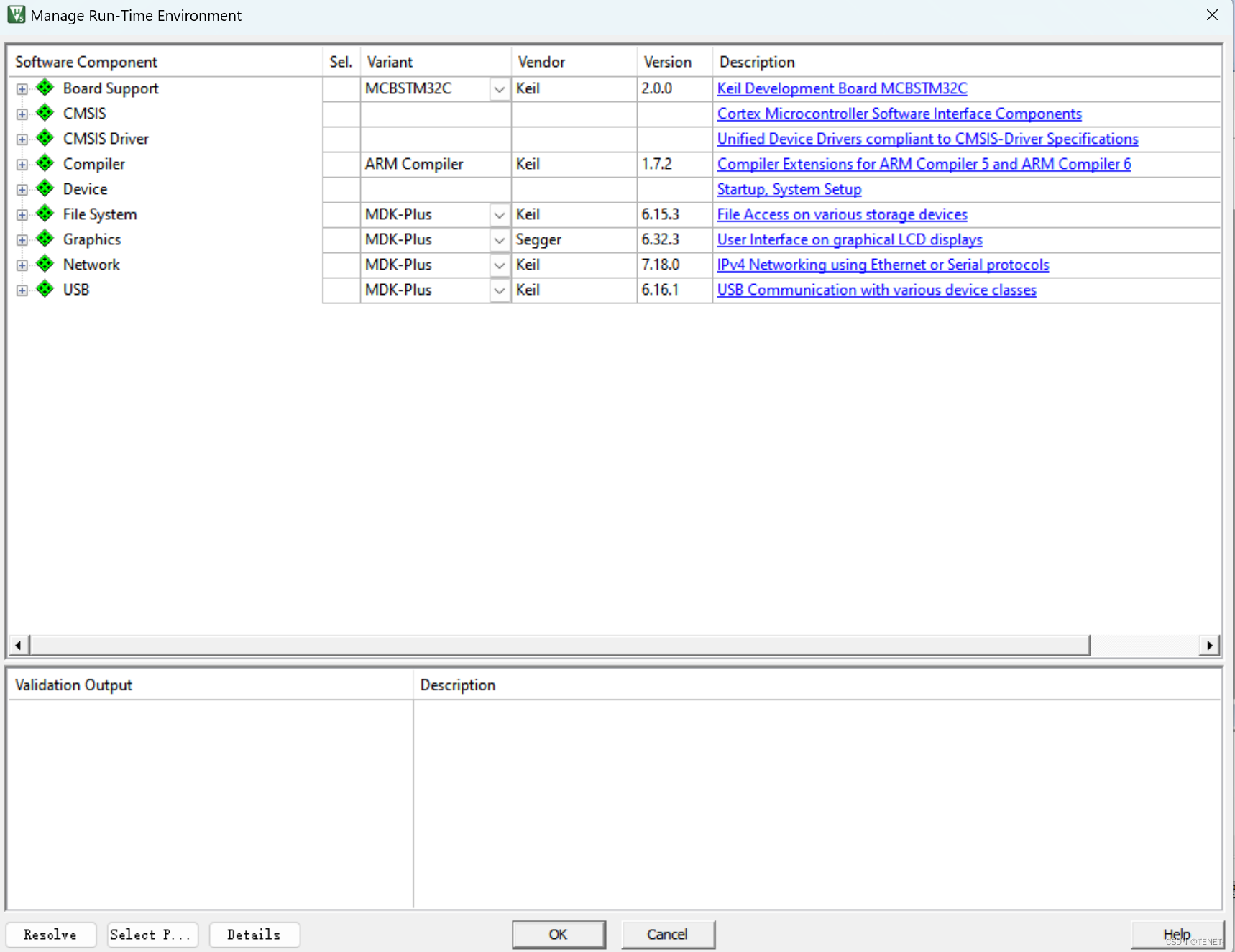

• 接着会弹出一个keil软件的新建工程助手，可以帮助快速创建工程。本教程不使用助手，点击关闭即可。

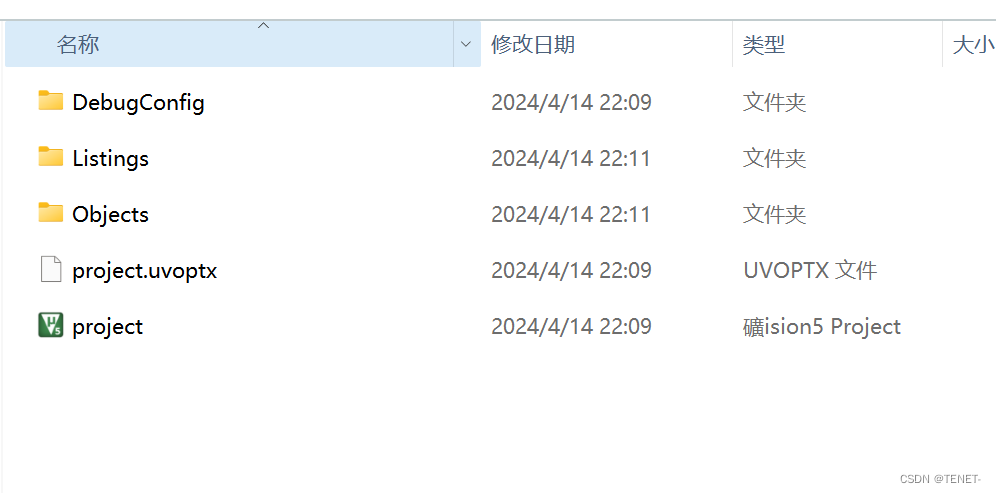

• 这时打开工程文件就可以看到系统生成的文件。

• 接着需要给这个工程添加一些必要的工程文件。

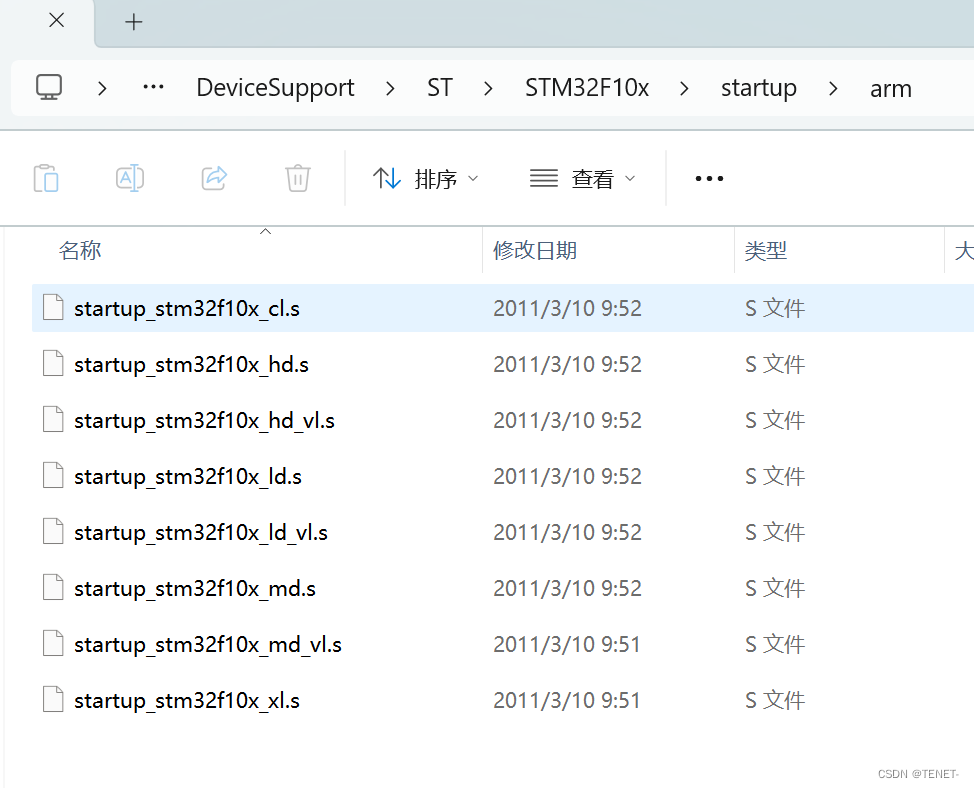

• 按照顺序打开固件库的文件夹，打开libraries - CMSIS - CM3 - DeviceSupport - ST - STM32F10x - startup - arm，这些都是STM32的启动文件。对于stm32f103c8t6，可以只选择md.s 文件。

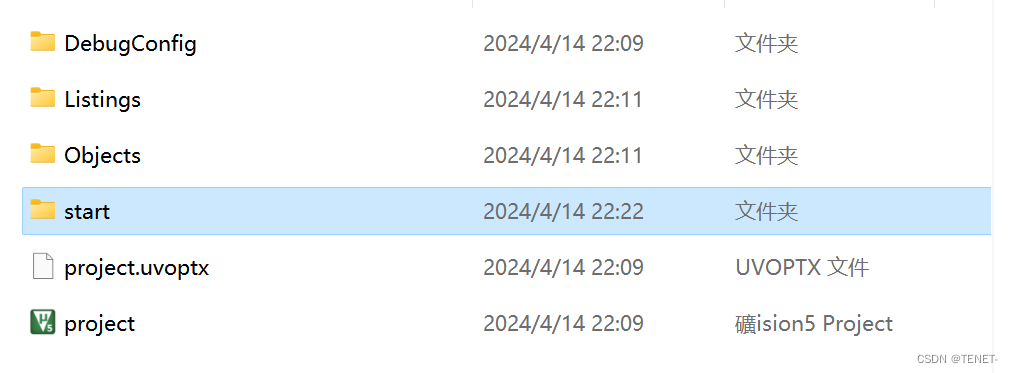

• 复制这些文件，然后打开刚刚创建的stm32工程文件。如果直接粘贴在这里会很乱，所以再新建一个文件夹，命名为Start（随意命名），将启动文件粘贴到这里。正如刚才所说的，不同的单片机选择不同的启动文件，c8t6选择md.s

对于不同的单片机，应该选择哪一个启动文件，参考下面的表格：

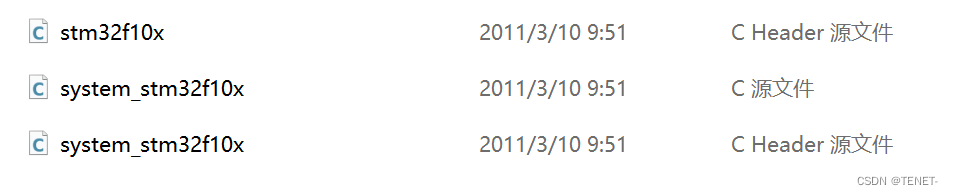

• 接着再次按照顺序打开固件库，打开libraries - CMSIS - CM3 - DeviceSupport - ST - STM32F10x，这里看到以下三个文件，

• 第一个文件是stm32的外设寄存器描述文件，相当于51单片机的头文件REGX52.H一样。用来描述stm32有哪些寄存器和它对应的地址的。
• 后面两个system文件是用来配置时钟的，stm32主频为72MHz，就是system文件里的函数配置的。
• 把这三个文件也复制粘贴到start文件夹下。
• 接下来，因为STM32是内核和内核外围的设备组成的，而且这个内核的寄存器描述和外围设备的描述文件不是在一起的，所以还需要添加一个内核寄存器的描述文件。
• 接着按照顺序打开固件库的文件夹，打开libraries - CMSIS - CM3 - CoreSupport
• 这里面的两个文件就是内核的寄存器描述文件，并且还带有内核的配置函数。将这两个文件也复制到start文件夹下。

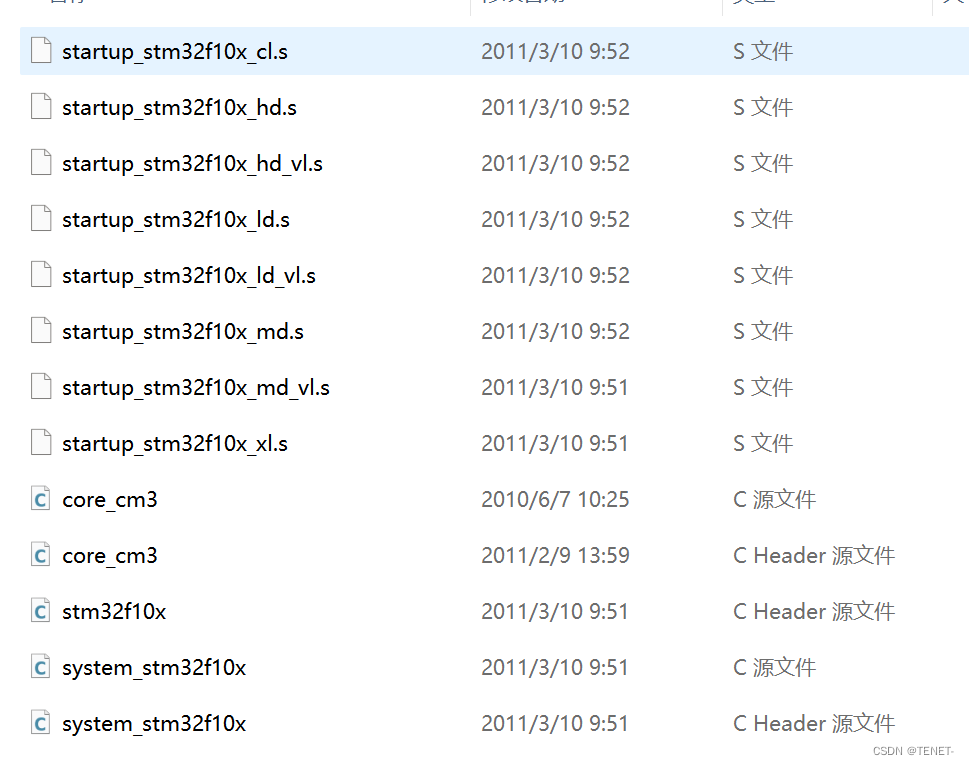

• 到此所有的启动文件都复制完成了。

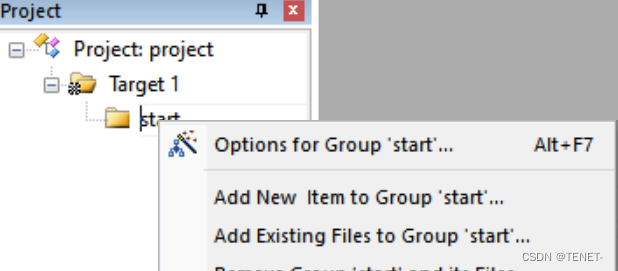

•  接着回到 keil ，把刚刚复制的文件添加到工程中，点击选中左侧工程文件中的Source Group。然后点击一下把名称改为start。接着右键选择添加已经存在的文件到组里（Add Existing Files to Group）

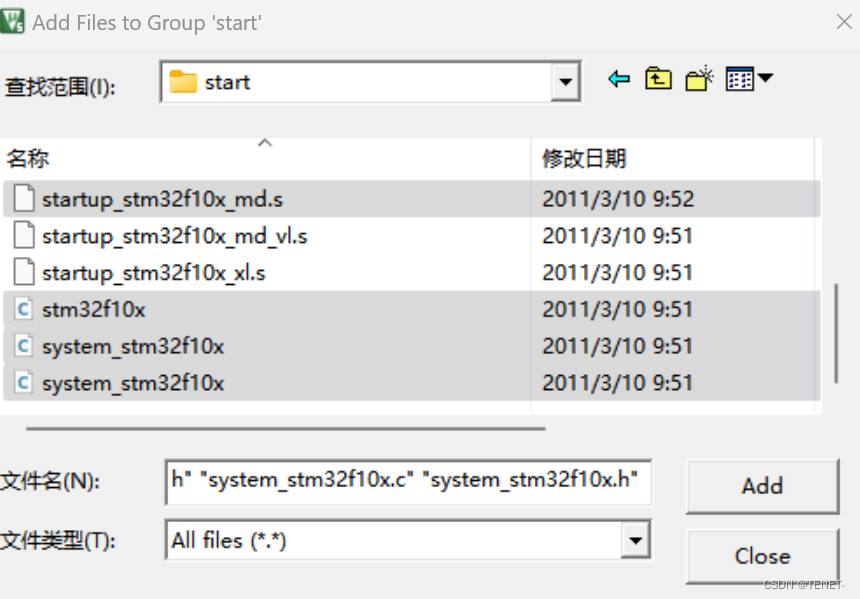

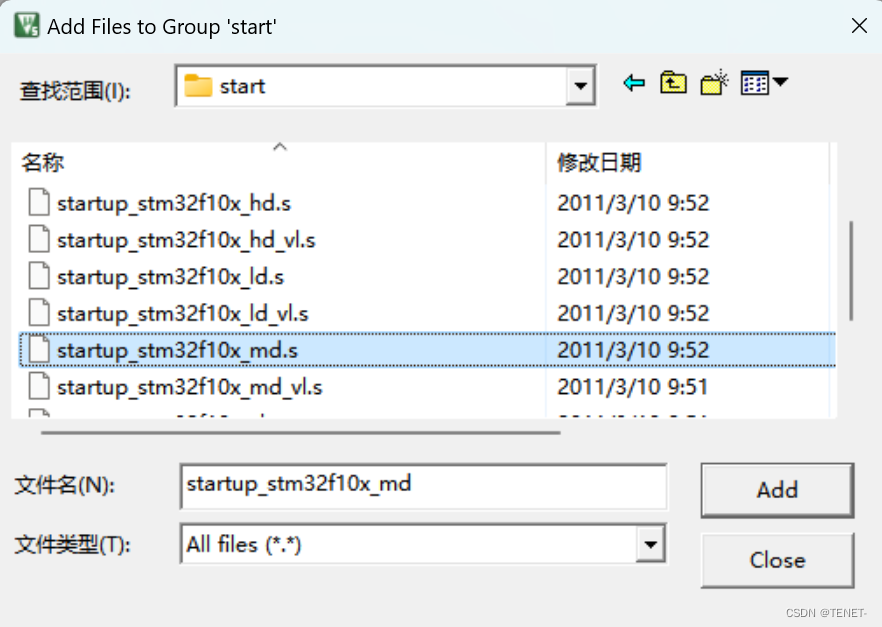

• 打开start文件夹，把下面的文件过滤器选择All files，根据这里使用的单片机型号为：stm32f103c8t6，选择后缀为md.s的启动文件，然后点击添加（ADD）。
• 正如刚才所说的，不同的单片机选择不同的启动文件，c8t6选择md.s

对于其他型号的单片机如何选择启动文件，可以参考下面的表格：



• 然后将其他5个 .C 和 .H 文件都添加进来。

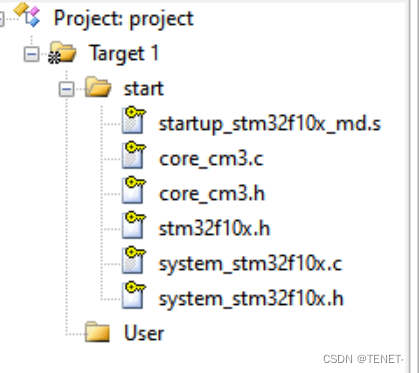

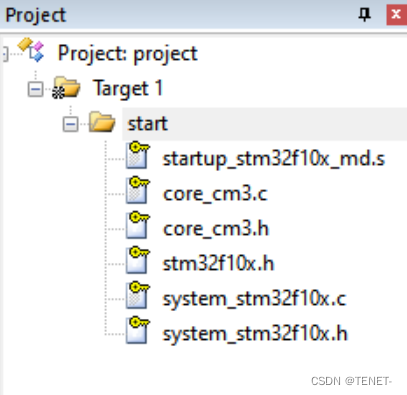

• 添加完成后，点击close，这时候左侧的start文件夹中就包含了所有启动文件，这里的文件都是不需要修改的。

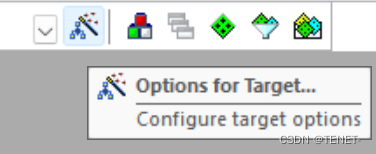

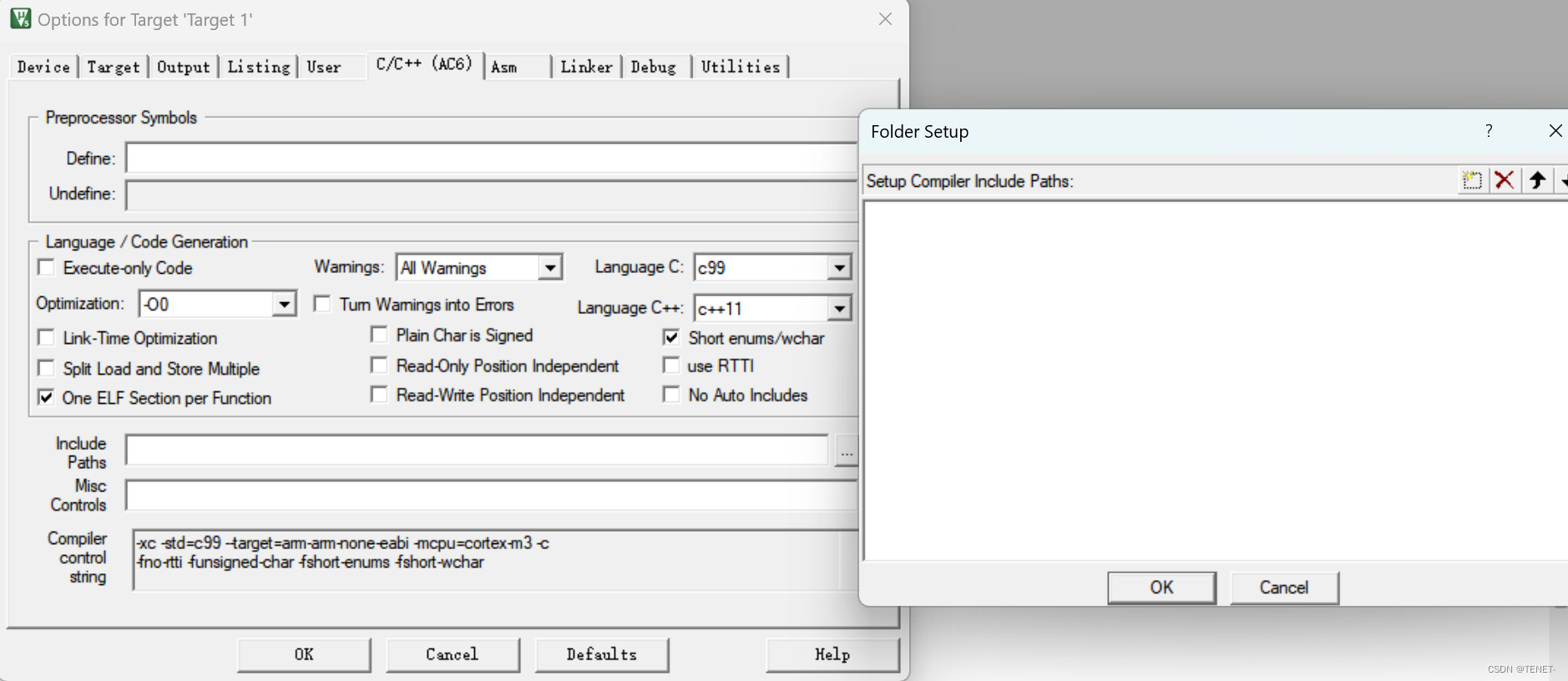

• 接着点击魔术棒按钮，打开工程选项，在C/C++中找到include paths，然后点击右边三个点的按钮。

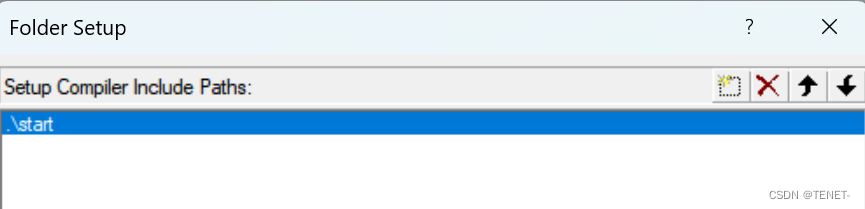

• 在这里新建路径，然后再点击三个点的按钮，把start的路径添加进来，点击OK，这样就把这个文件的头文件路径添加进来了。

• 接下来再新建main函数，打开工程文件夹，然后新建一个文件夹，命名为：User。
• 然后打开keil，在左侧Target这里点击右键，点击添加组，并且将这个组改名为User。

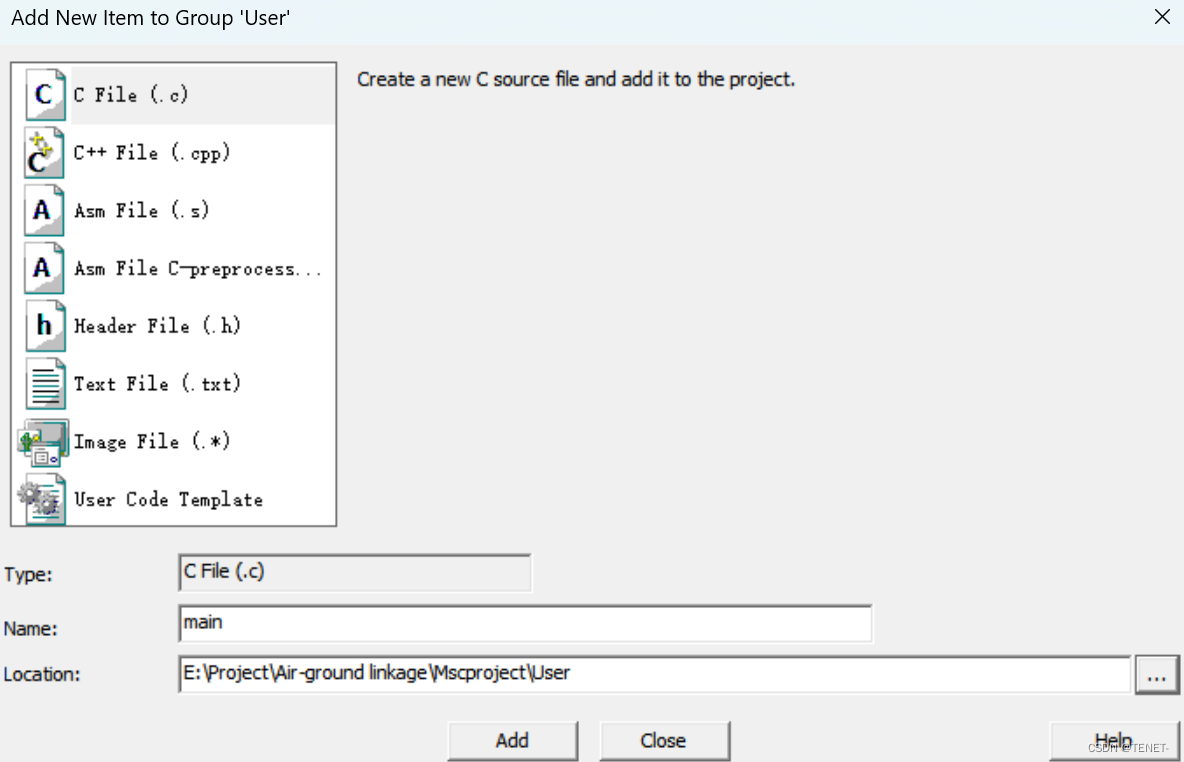

• 然后在user上右键，点击添加新文件，选择C文件（C File），命名为 main，注意下面的路径要选择刚刚创建的User文件夹。

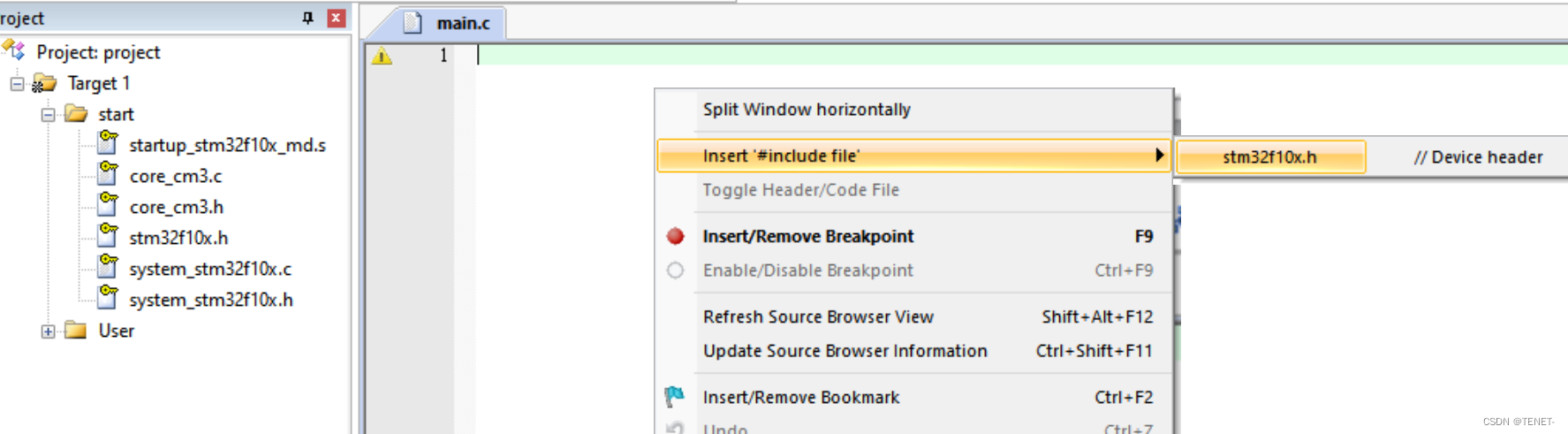

• 打开main.c 文件，右键，点击插入头文件，选择stm32f10x.h。

• 如果是想通过寄存器的方式来编程，到这里就结束了。下面是配置基于标准库函数的环境。

到这一步可以试一下也没有出错，在main.c中输入下面的代码，然后编译。如果没有错误，就说明正确。

#include "stm32f10x.h"

 int main(void)
 {
  	while(1)
	{
	}
 }

• 接着为这个工程添加库函数，打开工程文件夹，新建一个Library文件夹，用来放置库函数。

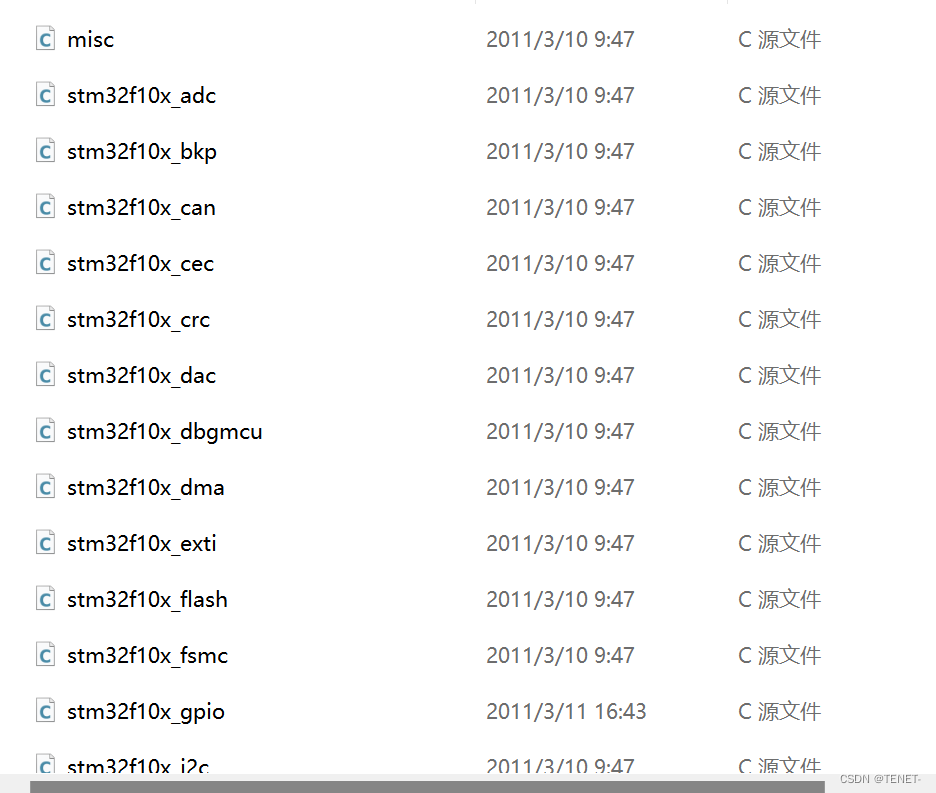

• 接着打开固件库的文件夹，打开Libraries - STM32F10x_StdPeriph_Driver ，这里src和inc中的文件就是库函数文件。

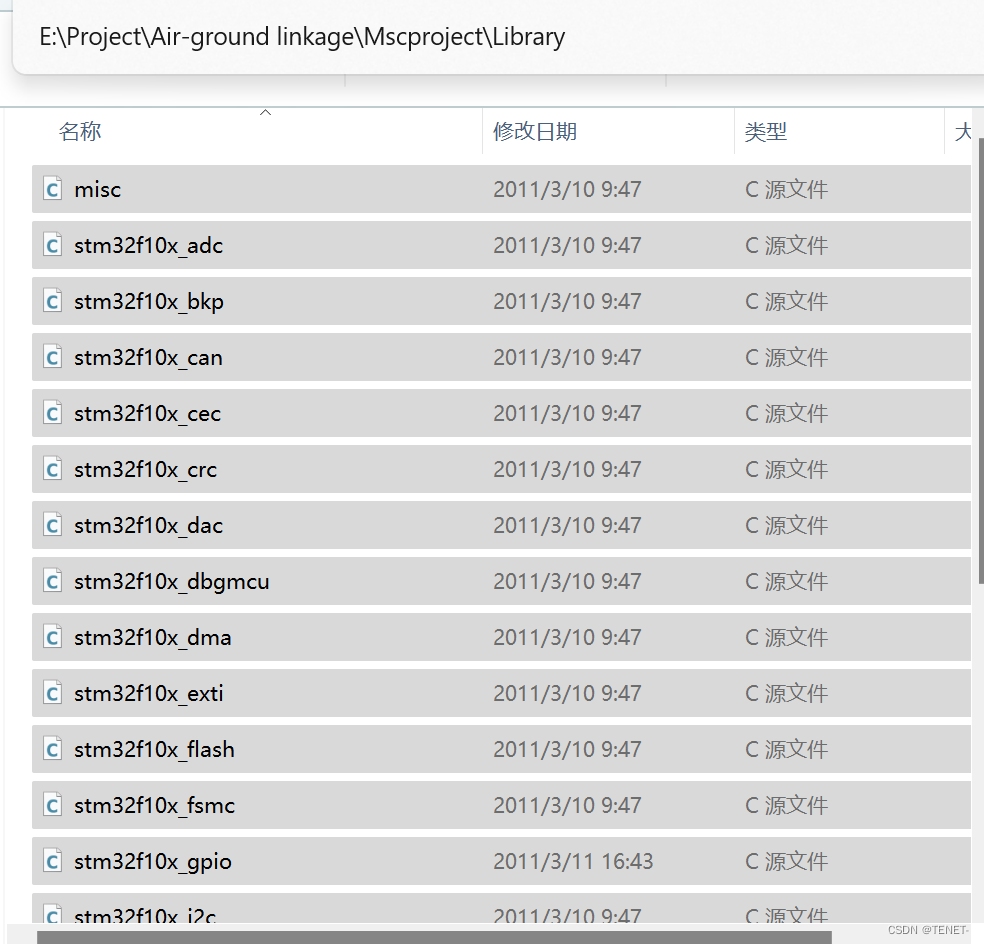

• 将两个文件夹中的文件全选复制，然后粘贴到刚刚创建的Library文件夹中。

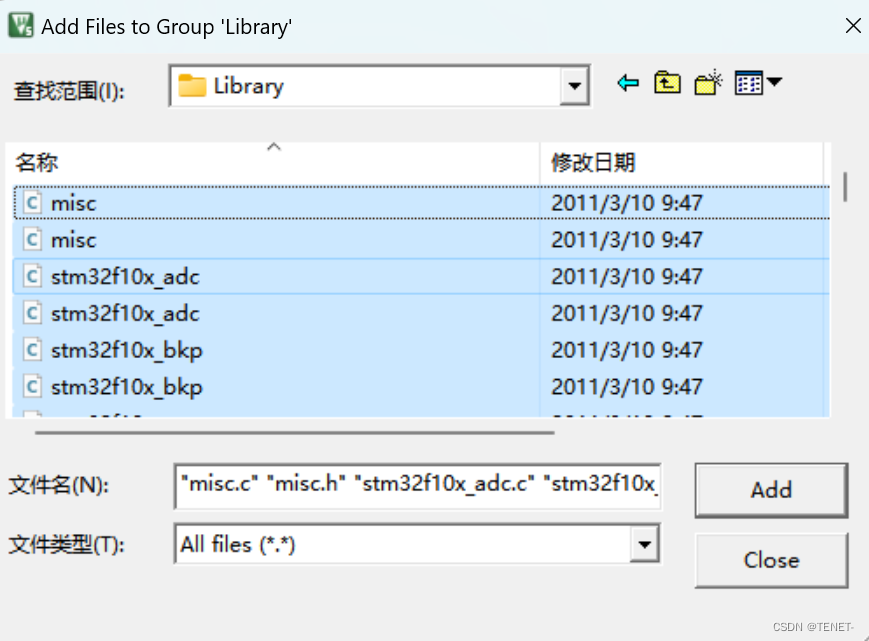

• 接着回到keil中，在左侧Target右键，然后添加组，然后改名为：Library，再右键，添加已经存在的文件，打开Library，全选，然后点击add，这样所有的库函数文件就都添加进来了。

• 接着打开固件库，打开Project - STM32F10x_StdPeriph_Template，这里可以看到三个文件：stm32f10x_conf 和 stm32f10x_it。conf文件是用来配置库函数头文件的包含关系的，it文件是用来存放中断函数的。

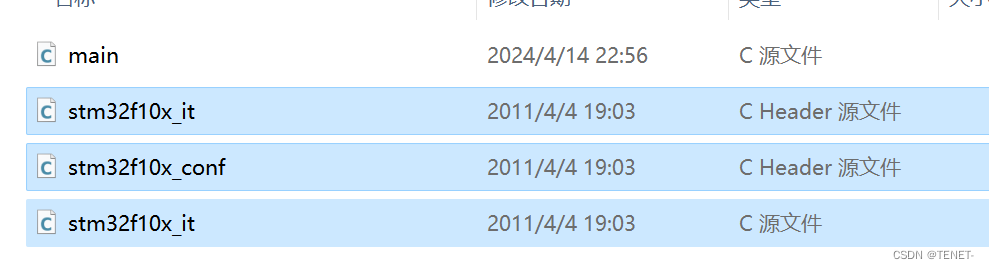

• 将三个文件复制粘贴到工程文件中的User目录下。

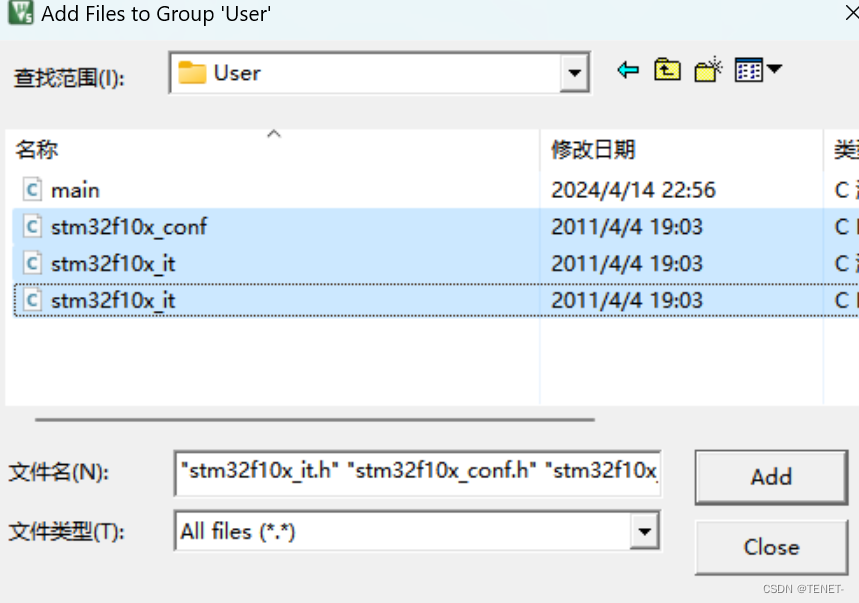

• 接着回到keil软件中，在user组中，把刚刚复制的三个文件添加进来。

• 最后，还需要一个宏定义，复制下面这个字符串，注意不同的单片机字符串的内容不一样。

USE_STDPERIPH_DRIVER

• 如果想知道这个是怎么得到的，打开stm32f10x.h，拉到最下面，就可以看到这个定义

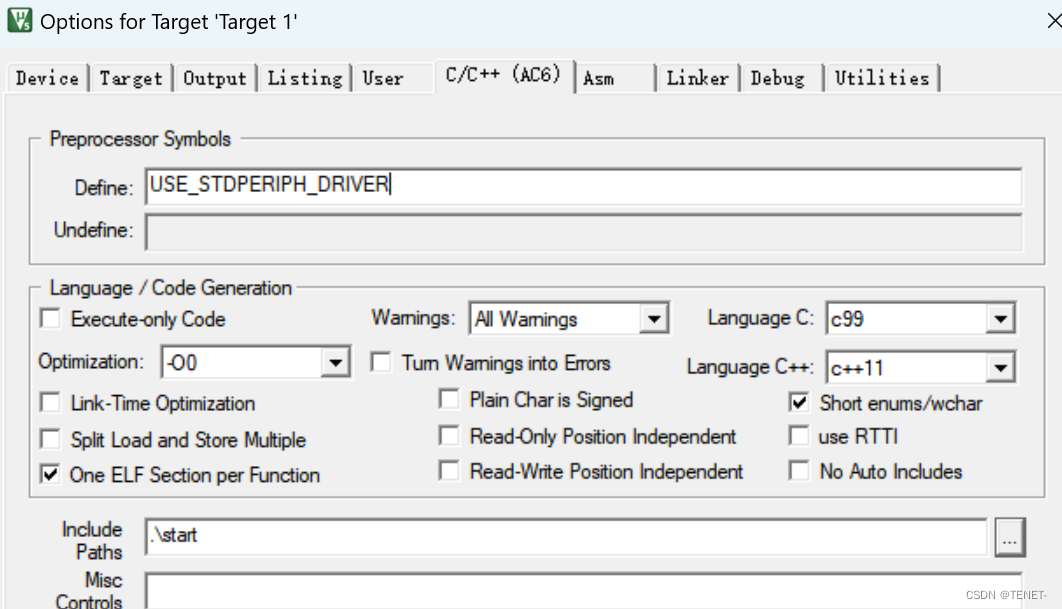

• 然后点击魔术棒按钮，打开工程选项，在C/C++中的Define栏中粘贴这个字符串。

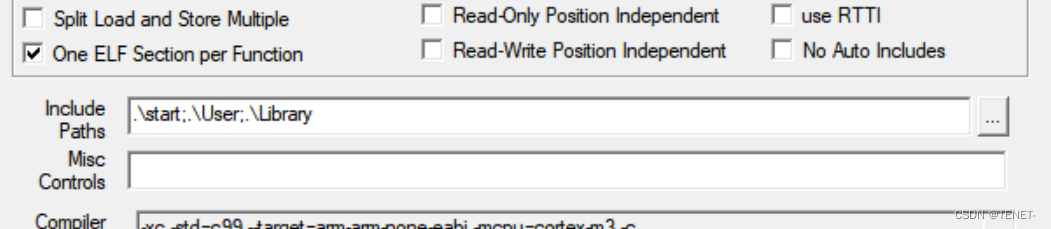

• 复制完成后不要关闭，在下面的include paths中将user和library也添加进来。

• 这样基于标准库函数的stm32工程文件就创建完成了。

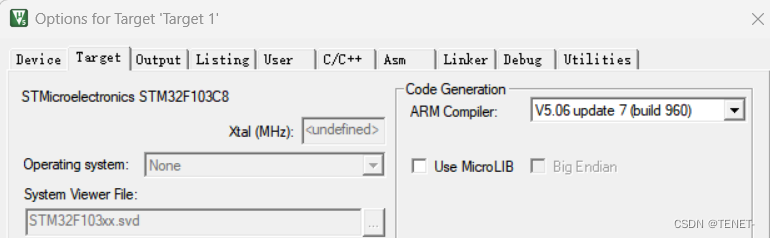

注意，如果你发现库引用前面有红叉，大概率是你的keil mdk 编译器不兼容，点击魔术棒，在Target中找到 code generation，选择build 960可以解决这个问题。

后面如果熟练了，只需要记住下面这些步骤就可以了

• 建立工程文件夹，Keil中新建工程，选择型号。
• 工程文件夹里建立Start、Library、User等文件夹，复制固件库里面的文件到工程文件夹。
• 工程里对应建立Start、Library、User等同名称的分组，然后将文件夹内的文件添加到工程分组里。
• 工程选项，C/C++，Include Paths内声明所有包含头文件的文件夹。
• 工程选项，C/C++，Define内定义USE_STDPERIPH_DRIVER。
• 工程选项，Debug，下拉列表选择对应调试器，Settings，Flash Download里勾选Reset and Run
