使用STM32安装接线和软件初始化

本文介绍了使用STM32开发板进行项目集成的硬件配置,包括语音模块、温湿度传感器和音频解码模块的接线步骤,并详细阐述了软件初始化过程,涉及SDRAM检测、系统信息显示以及异常处理机制。在系统启动后,会等待用户指令进入系统界面。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

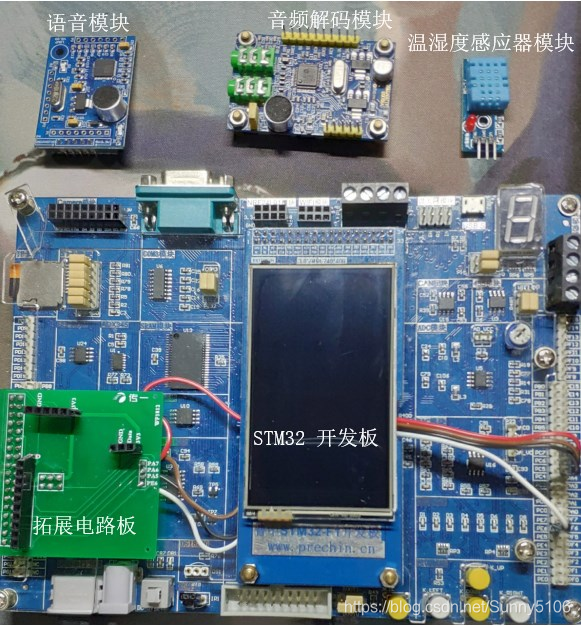

设备: STM32 开发板、语音模块、音频解码模块、温湿度感应器模块、拓展电路板




 拓展电路板接线(此步骤注意焊点,请误伤手)

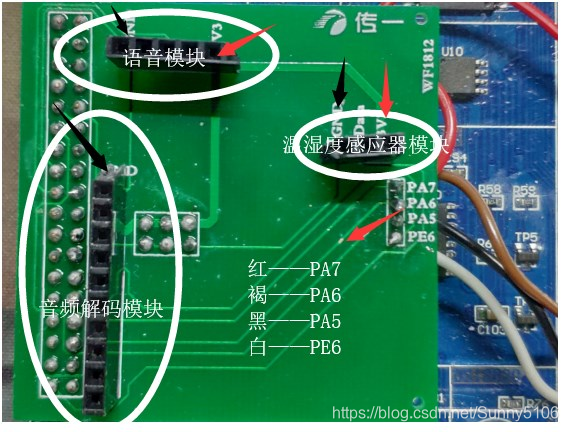

对应每个模块,将每个模块上对应的 3.3V/GND 端接入对应推展电路板端口。
语音模块: 3V3-3.3V GND-GND
温湿度感应器模块: 3V3-3.3V Data-DATA GND-GND
音频解码模块: GND-GND

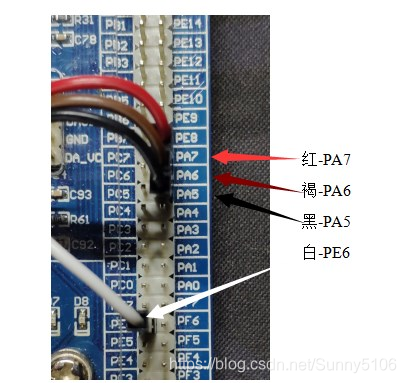

其中四根直连线对应开发板 GPIO 口:
红-PA7
褐-PA6
黑-PA5
白-PE6



正确接线情况


软件初始化

 使用 Keil5 按说明完成安装并注册,将工程编译,或通过下载器(普中自动下载软
件)下载 hex 工程文件至开发板。





系统复位/上电后, 先进行 SDRAM 检测, 如果内存有错误,则使用蜂鸣器报警(蜂
鸣器每隔 500ms 响 300ms,响三次),此时系统不再运行。若正确,响一声(300ms) 。SDRAM

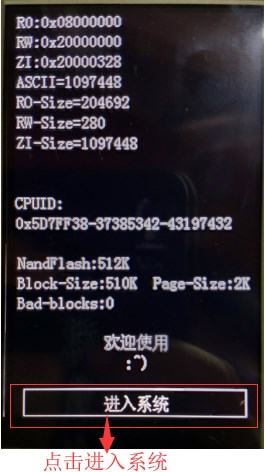

检测完成后, 后显示系统的一些重要信息:
芯片 ID、系统的主频信息
RO,RW 及 ZI 段的存储位置及它们的大小冒 ASCII 及汉字字库的位置
NandFlash 的总大小、块大小(Page)、 Page 大小、坏块数。
系统开机后,等待用户的指令和操作, 进入系统界面。




STM32F407单片机16bit_DAC_AD5689模拟量(-10V~10V)电压输出实验KEIL工程源码: int main(void) { uint16_t data=0xFFFF/2; double temp,opa; /* 复位所有外设,初始化Flash接口系统滴答定时器 */ HAL_Init(); /* 配置系统时钟 */ SystemClock_Config(); /* 初始化串口并配置串口中断优先级 */ MX_DEBUG_USART_Init(); KEY_GPIO_Init(); printf("硬石DAC(AD5689)模块模拟量电压输出测试\n"); AD5689_Init(); AD5689_WriteUpdate_DACREG(DAC_A,data); AD5689_WriteUpdate_DACREG(DAC_B,0xFFFF-data); printf("data:%d\n",data); opa=OPA_RES_R2/OPA_RES_R1; while(1) { if(KEY1_StateRead()==KEY_DOWN) { if(data>(0xFFFF-1000)) data=(0xFFFF-1000); data +=1000; AD5689_WriteUpdate_DACREG(DAC_A,data); AD5689_WriteUpdate_DACREG(DAC_B,0xFFFF-data); temp=(double)(data*2-0xFFFF)*2500*opa/0xFFFF; //temp为目标电源值,这里先放大1000倍(方便计算而已),等后面显示再还原 //data是数字量DA值,当data取值为:0~0xFFFF对应AD5689输出为0~5V //本例程是输出-10V~10V,这个功能主要是靠运放实现,特殊的电路使得: //AD5689输出0V时对应运放输出-10V,AD5689输出2.5V对应运放输出0V,AD5689输出5V对应运放输出10V //(上面虽说是10V,实际上应该是 2.5V*opa(运放放大倍数),这里opa=40.2K/10K=4.02) //所以使得程序:data值为0时运放输出-10V, data为0xFFFF/2时输出运放输出0V,data为0xFFFF时输出运放输出10V //temp=(data-0xFFFF/2)/(0xFFFF/2)*2.5*1000*opa printf("data:%d->%0.3fV\n",data,temp/1000); } if(KEY2_StateRead()==KEY_DOWN) { if(data<1000) data=1000; data -=1000;
根据引用,TM1637驱动电路内部有集成MCU数字电路接口,数据锁存器,LED高压驱动。因此,我们可以通过STM32的GPIO口来控制TM1637驱动电路,从而实现数码管的显示。下面是STM32LED初始化接线的步骤: 1.将TM1637驱动电路的CLK引脚连接到STM32的任意一个GPIO口,例如PA0。 2.将TM1637驱动电路的DIO引脚连接到STM32的任意一个GPIO口,例如PA1。 3.将TM1637驱动电路的VCC引脚连接到STM32的3.3V电源。 4.将TM1637驱动电路的GND引脚连接到STM32的GND。 接线完成后,我们需要在STM32的代码中进行初始化设置。根据引用,我们可以自定义一个LED.h头文件,其中包含了LED初始化的函数。下面是一个示例代码: ```c #ifndef __LED_H #define __LED_H #include "stm32f10x.h" #define LED_CLK_PIN GPIO_Pin_0 #define LED_DIO_PIN GPIO_Pin_1 #define LED_GPIO GPIOA void LED_Init(void); #endif ``` 在LED.c文件中,我们可以实现LED_Init函数,用于初始化LED的GPIO口: ```c #include "LED.h" void LED_Init(void) { GPIO_InitTypeDef GPIO_InitStructure; RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE); GPIO_InitStructure.GPIO_Pin = LED_CLK_PIN | LED_DIO_PIN; GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; GPIO_Init(LED_GPIO, &GPIO_InitStructure); GPIO_SetBits(LED_GPIO, LED_CLK_PIN | LED_DIO_PIN); } ``` 在上述代码中,我们首先使能了GPIOA的时钟,然后设置了LED_CLK_PINLED_DIO_PIN为输出模式,并设置了输出速度为50MHz。最后,我们将LED_CLK_PINLED_DIO_PIN的电平都设置为高电平。
