当拍照遇到画面异常问题，建议先dump拍照对应的raw、yuv和jpeg

一、Dump拍照对应的raw图

1、Non-zsl拍照

Non-zsl拍照会让P1node重新出raw图，而拍照会用到这些raw图中的imgo buffer。

1.1、算法需要pure raw

P1Node可以直接出pure raw。

1.1

adb root
adb shell setenforce 0
adb shell setprop vendor.debug.camera.dump.en 1
adb shell setprop vendor.debug.feature.forceEnableIMGO 1
adb shell setprop vendor.debug.camera.dump.p1.imgo 1

Dump Path： /data/vendor/camera_dump

范例： 181441592-0403-0403-main-imgo-PW4006-PH3000-BW5008__4000x3000_10_1.packed_word

1.2、算法需要process raw

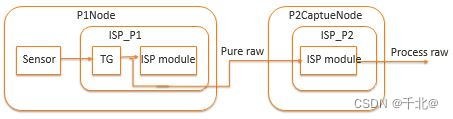

对于 ISP 6s 相关平台，P1node 只能出 pure raw，可以通过 P2CaptureNode 出 process raw。

1.2.1
通过如下命令 dump P2C 的 input 和 output：

adb shell setenforce 0
adb shell setprop vendor.debug.camera.p2.dump 1
adb shell setprop vendor.debug.camera.dump.campipe 1

Dump Path： /data/vendor/camera_dump

范例：

P2C的input pure raw:

181441592-0403-0403-main-imgo-PW4006-PH3000-BW5008__4000x3000_10_1.packed_word

P2C的output process raw:
181441592-0403-0403-main-timgo-PW4006-PH3000-BW5008__4000x3000_10_1.packed_word
或者
181441592-0403-0403-main-timgo-PW4000-PH3000-BW8000__4000x3000_12_s0.raw

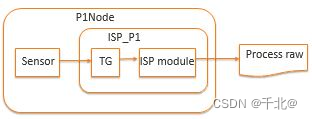

对于ISP 6s之前的平台，P1Node可以直接出process raw。

1.2.2

adb root
adb shell setenforce 0
adb shell setprop vendor.debug.camera.dump.en 1
adb shell setprop vendor.debug.feature.forceEnableIMGO 1
adb shell setprop vendor.debug.camera.dump.p1.imgo 1

Dump Path： /data/vendor/camera_dump

范例：

181441592-0403-0403-main-imgo-PW4006-PH3000-BW5008__4000x3000_10_1.packed_word
或者
181441592-0403-0403-main-imgo-PW4000-PH3000-BW8000__4000x3000_12_s0.raw
