新建STM32F407ZG Keil5项目

新建Keil5项目

官方标准外设库准备

1. 官网：https://www.st.com/zh/embedded-software/stm32-standard-peripheral-libraries.html#products
2. 选择适合的外设库，鼠标放置一段时间会有型号提示。

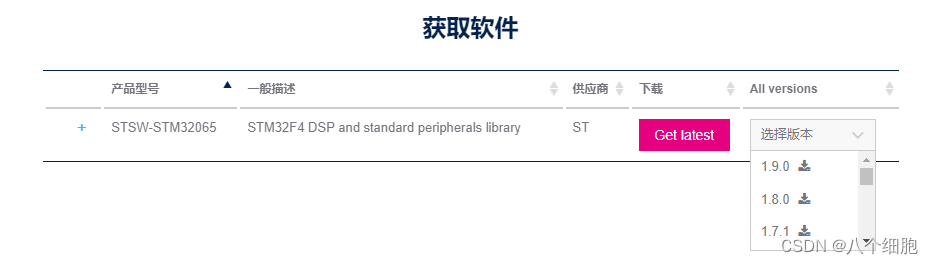

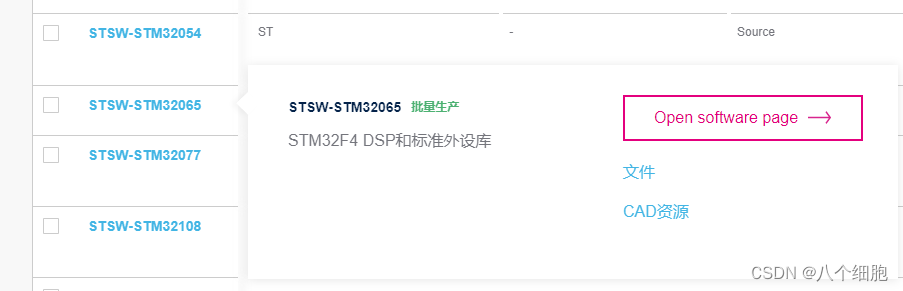

3. 点击Open software page，选择需要的版本下载。PS：官网下载需要注册登录账号，不过是免费的，需要一个能用的邮箱就行。

文件夹分组

新建项目文件夹ProjectTemplate，其中再新建下面四个文件夹。

Core

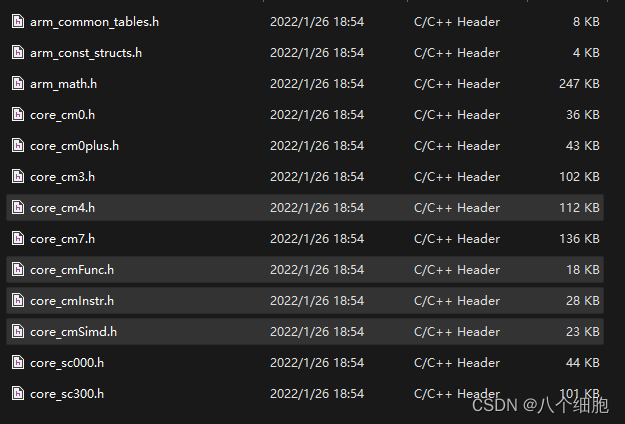

由于STM32F4使用ARM® Cortex®-M4内核，将官方标准外设库（STM32F4xx_DSP_StdPeriph_Lib_V1.9.0\Libraries\CMSIS\Include）中的下几个选中文件拷贝到Core文件夹。

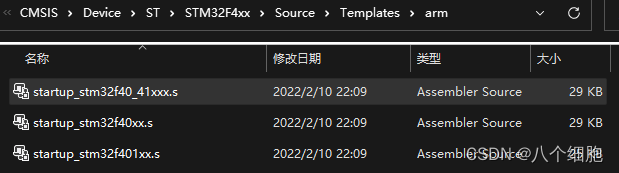

.s系统启动文件，在\Libraries\CMSIS\Device\ST\STM32F4xx\Source\Templates\arm选择适当的版本。

至此Core文件夹准备完成。

Libraries

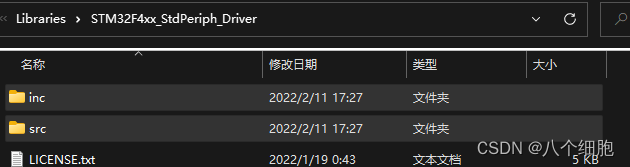

官方库相关。将标准外设库下\Libraries\STM32F4xx_StdPeriph_Driver中\inc和\src两个文件夹拷贝到Libraries文件夹，其中inc中包含的是头文件，src中是.c源文件。

System

这个文件夹参考正点原子教程以及项目目录所建立，放置一些自己编写的时钟配置和延时等相关操作的模块，可以暂时不用添加文件。

User

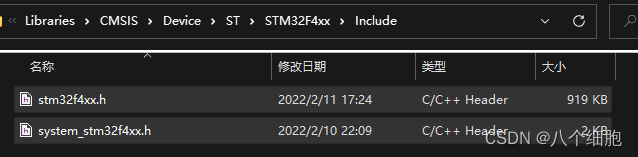

项目文件存放地址，在新建Keil5项目之前，先将\Libraries\CMSIS\Device\ST\STM32F4xx\Include中的两个系统头文件拷贝至此。

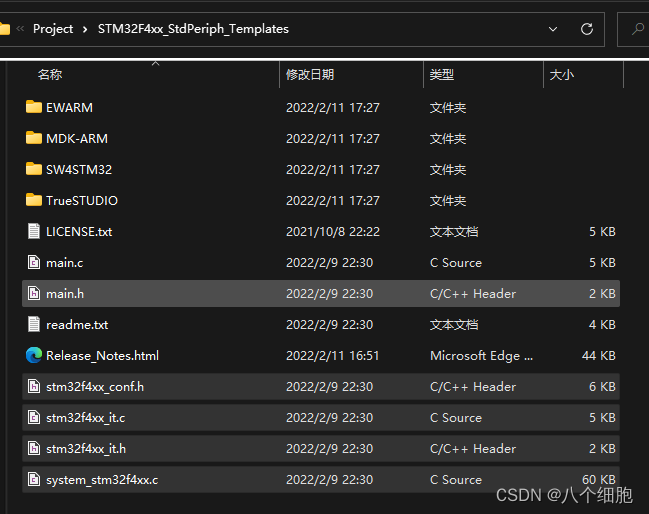

再将\Project\STM32F4xx_StdPeriph_Templates下几个配置文件复制到User内。

至此准备工作已完成。

新建Keil5项目

new project

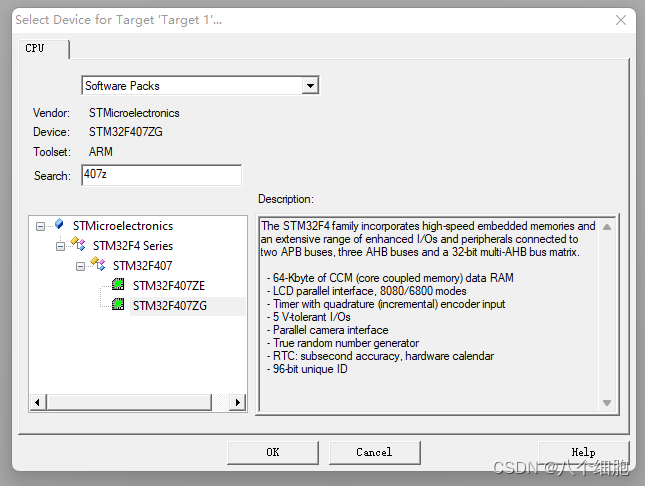

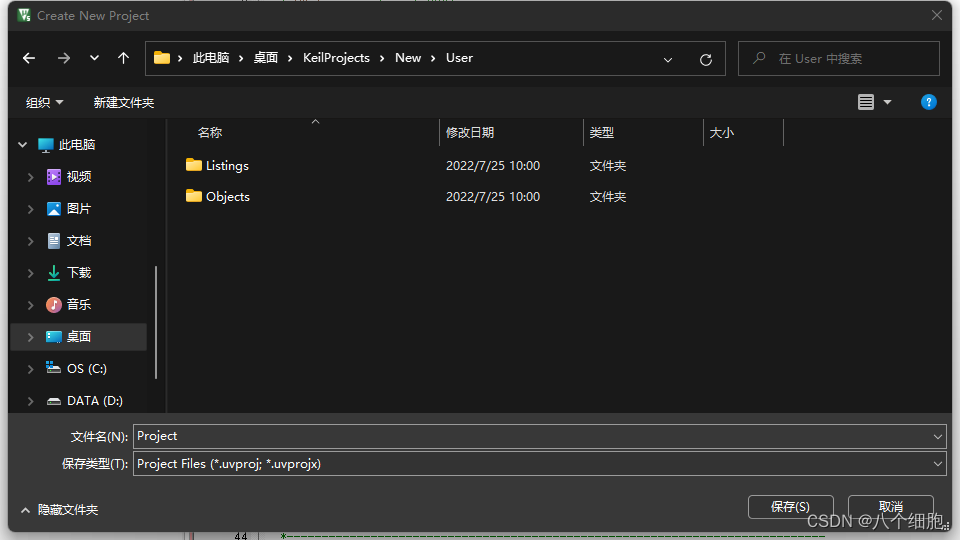

1. 打开Keil5点击new project，选择User文件夹下，选择适当型号的芯片，点击ok，之后是一个官方提供的快速配置项目的界面，可以直接点击cancel。


添加文件

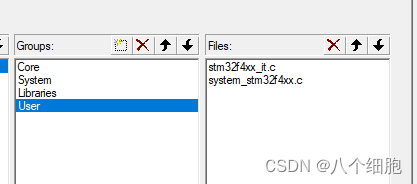

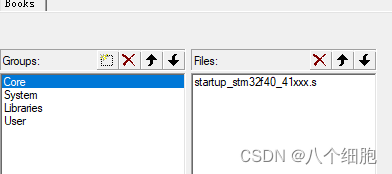

2. 右键Target 1点击manage project items，将复制过来的一些文件加入项目

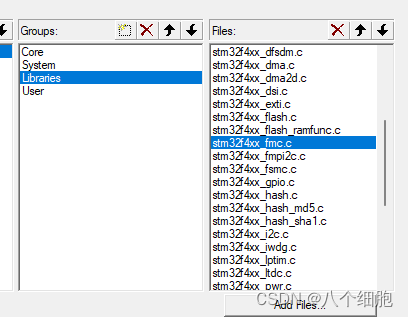

Libraries中添加src下所有.c文件，之后把图中选中文件删除，不删除会与其他文件的某些定义重复而报错。

配置设置

3. 点击魔术棒。

output勾选Create HEX File。

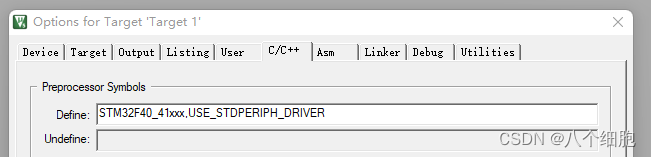

c/c++中宏定义两个参数。
其中STM32F40_41xxx为了兼容之前的版本，USE_STDPERIPH_DRIVER是为了启动标准库的使用。

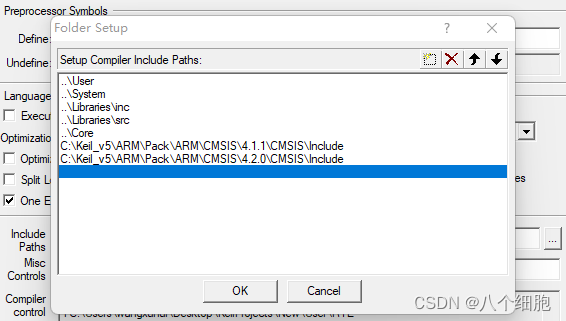

添加include的路径。
其中最后两个是在Keil安装路径下寻找。

串口配置

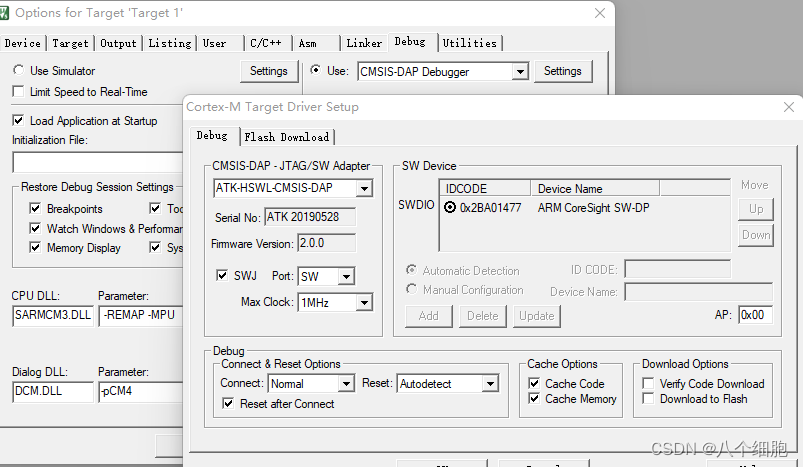

这个主要看自己用的是什么，在Debug页面配置。

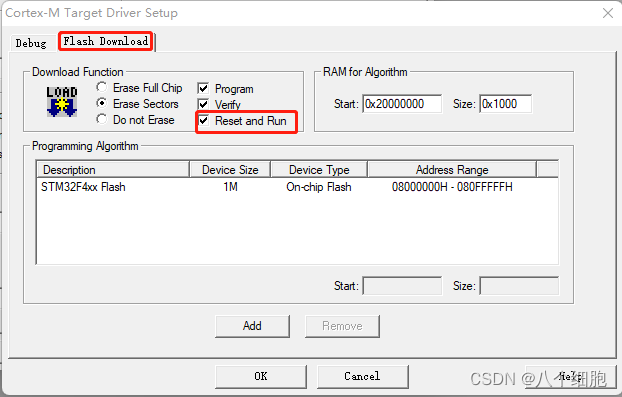

可以在这里勾上Reset and Run这样每次烧录会自动重置，不需要自己重新断电开关。

编写程序

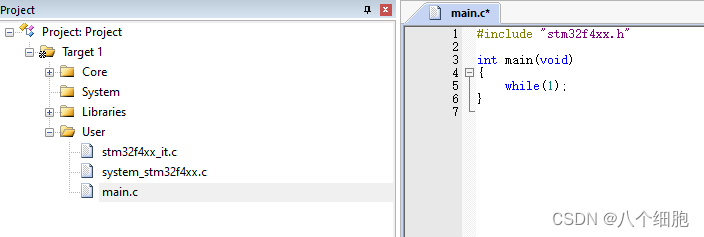

在User中添加一个main.c 文件。在User右键Add new item即可。添加一些测试代码，在左上角点击编译。

编译中出现的一些问题

main.h找不到

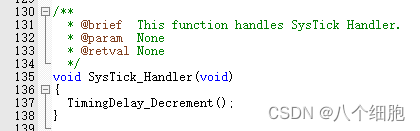

这个版本的标准库在stm32f4xx_it.c中include了一个官方没有提供的头文件main.h（其实提供了，在模板项目中可以找到），然后在SysTick_Handler函数中调用了一个本该在main.h中定义的函数TimingDelay_Decrement();这个函数的功能是延时。

延时函数建议自己编写自己需要的，具体可以参考正点原子、江科大自化协（强烈推荐，不过该教程使用的stm32f1系列，但电子知识、编码过程、怎么看库函数等学习方法很有用）。因此这两行可以暂时先注释掉再编译就好了。

重复define的警告

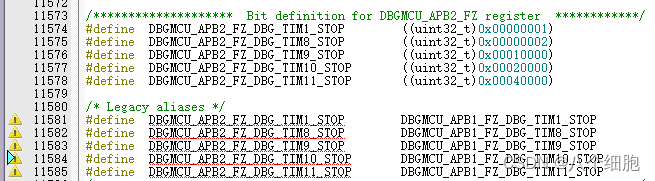

这个是由于stm32f4xx.h中出现了重复定义，看注释是为了解释一些遗留的别名，而且该官方文件是只读的更改不了，那也只能先放着不管。如果不想出现这类警告可以在设置忽略这种警告类型，或者先编译一次，之后不再rebuild或更改该文件那也不会再报错。

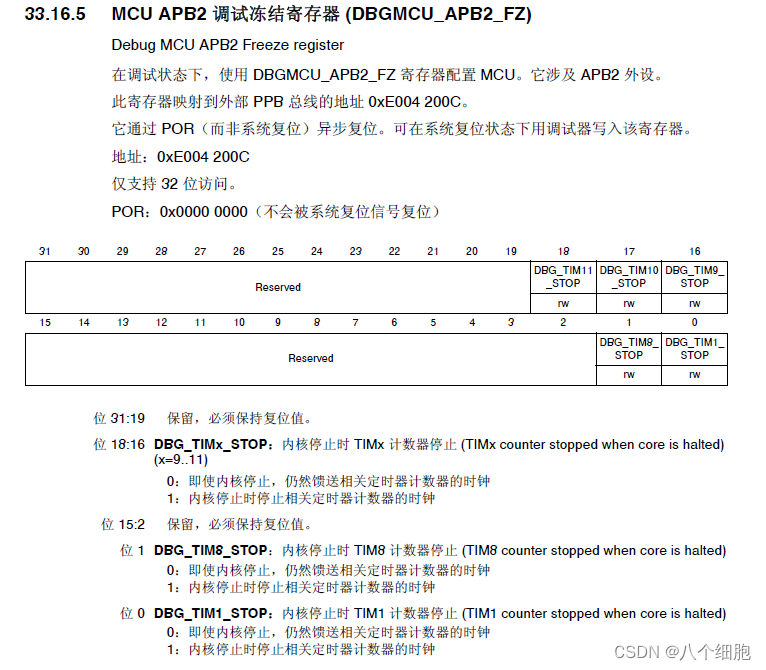

官方文档中对这一块的解释如下。
