一.Flash地址空间的数据读取

1、Flash地址空间的基本原理
不同型号的 STM32，其 FLASH 容量也有所不同，最小的只有 16K 字节，最大的则达到了1024K 字节。市面上 STM32F1 开发板使用的芯片是 STM32F103系列，其 FLASH 容量一般为 512K 字节，属于大容量芯片； Flash的编程原理都是只能将1写为0，而不能将0写为1，所以在进行Flash编程前，必须将对应的块擦除，即将该块的每一位都变为1，块内所有字节变为0xFF。
STM32F1 的闪存（Flash）模块：主存储器、信息块、闪存存储器接口寄存器，在执行闪存写操作时，任何对闪存的读操作都会锁住总线，在写操作完成后读操作才能正确地进行；既在进行写或擦除操作时，不能进行代码或数据的读取操作。

2、使用工具
STM32F103C8T6、STlink、Keil、STM32CubeMX
3.工程配置
3.1具体要求

lash地址空间的数据读取。stm32f103c8t6只有20KB 内存（RAM）供程序代码和数组变量存放，因此，针对内部Flash的总计64KB存储空间(地址从0x08000000开始），运行一次写入8KB数据，总计复位运行代码8次，将64KB数据写入Flash，并验证写入数据的正确性和读写速率。此外，继续往后续地址写入数据，检验stm32f103c8t6 实际FlashROM是否超过64KB。

3.2CubeMx建立工程

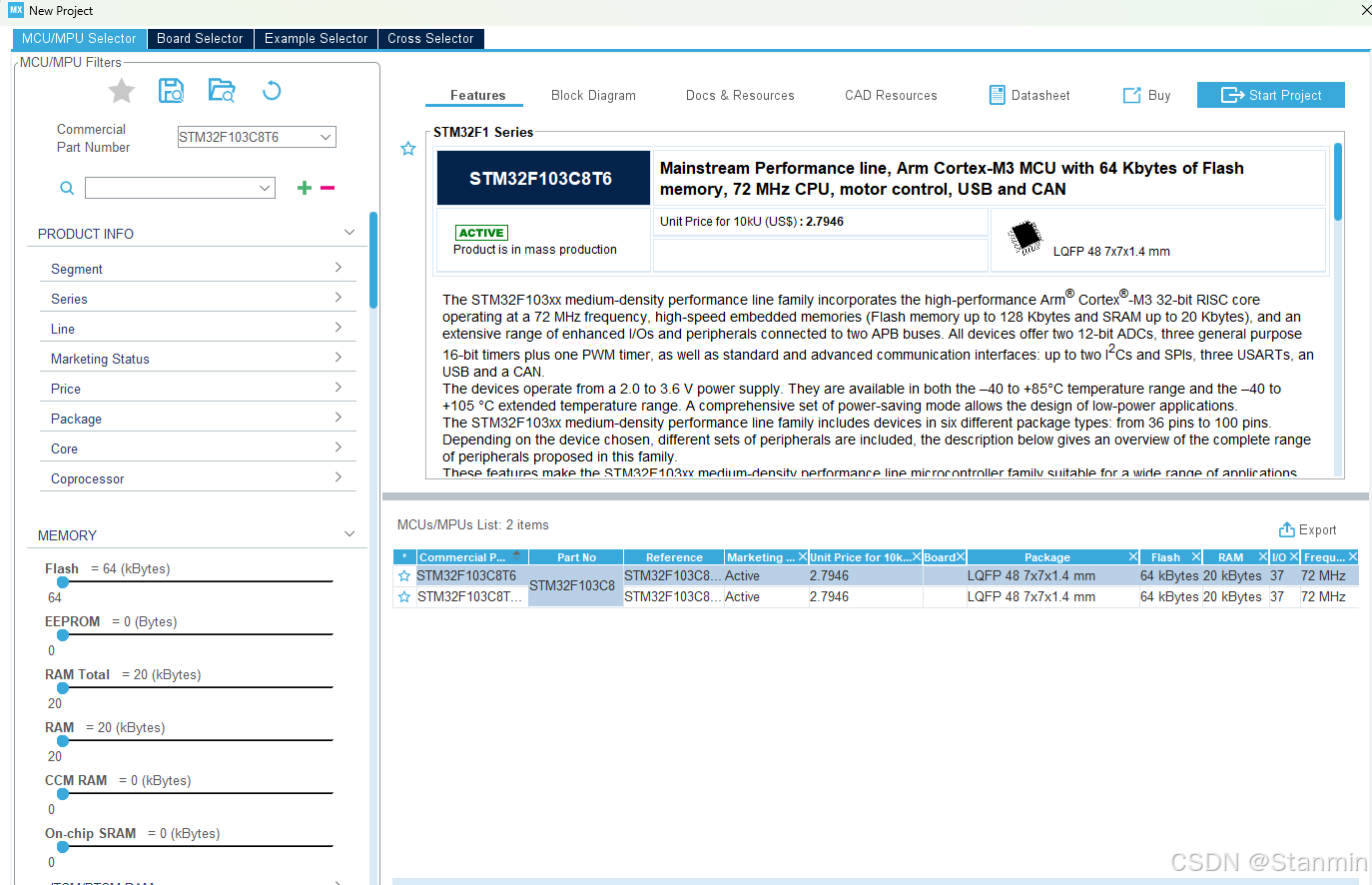

首先打开CubeMx，点击左上角的File文件选择“New Project”，创建工程，在弹出的界面中，下拉列表输入芯片名称“STM32F103C8T6”，右下角选中后，点击“Start Project，

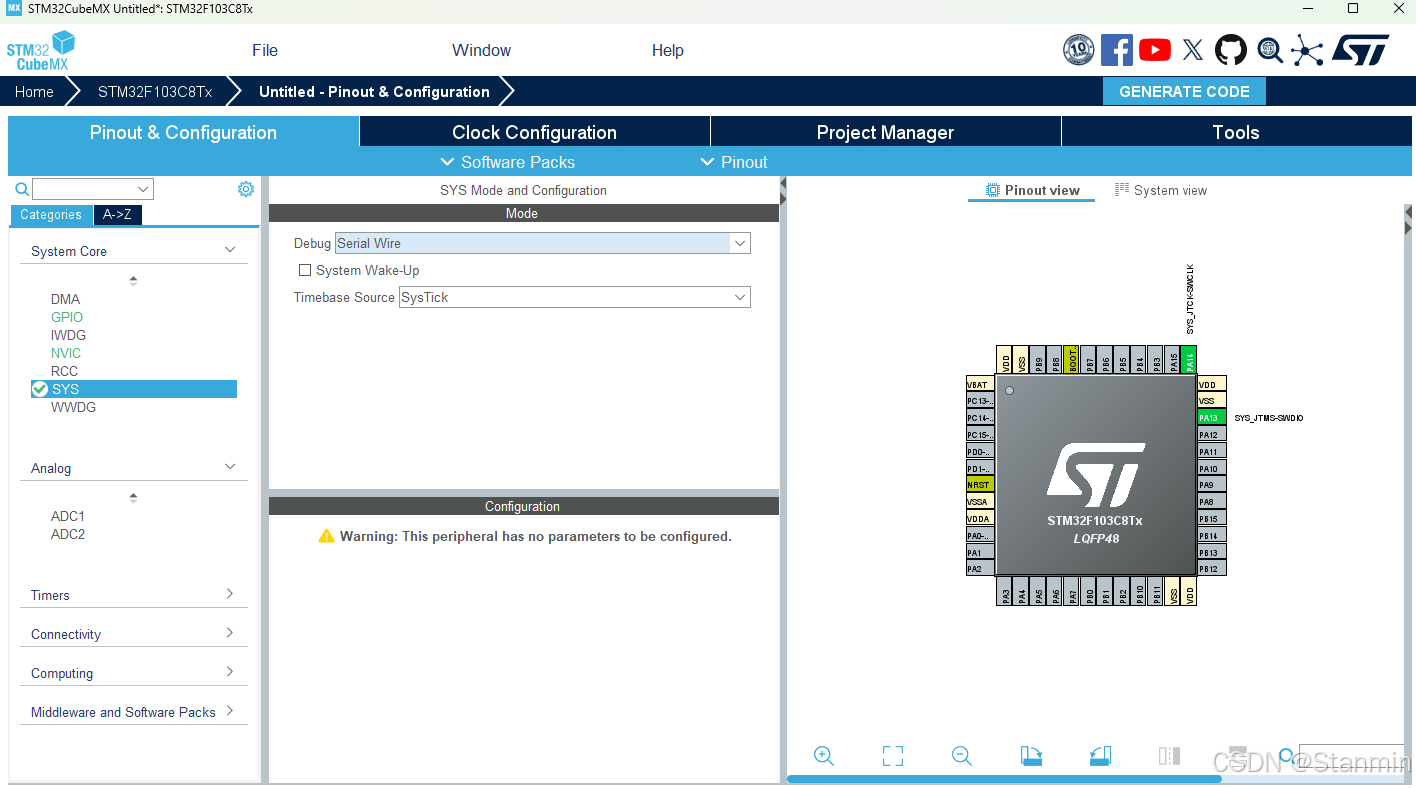

在这里插入图片描述然后配置“.sys”,下拉debug模式 ,选中"Serial Wire"Timebase Source选择“SysTick”，

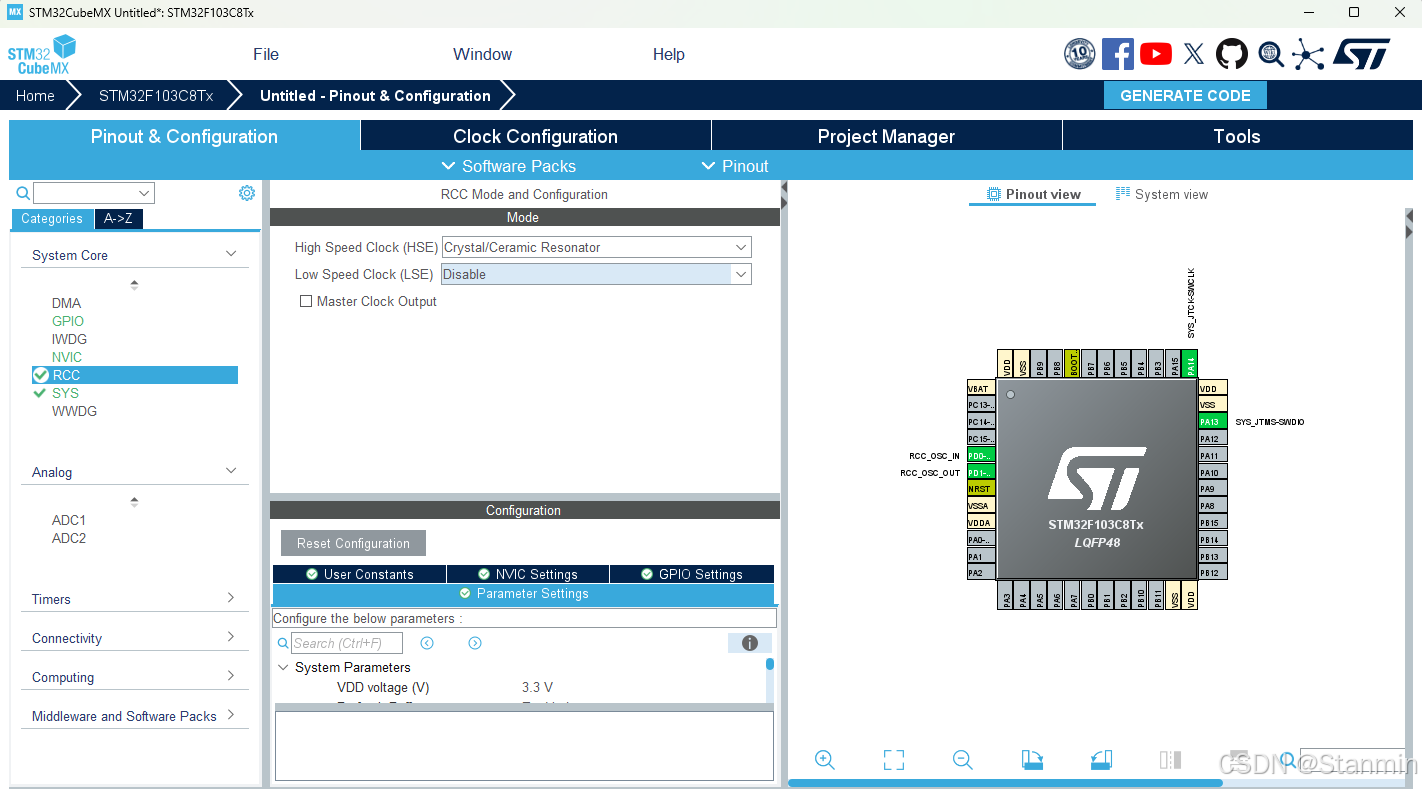

接着配置“.RCC”,HSE选中"Crystal/Ceramic Resonator"项，LSE选择Disable，

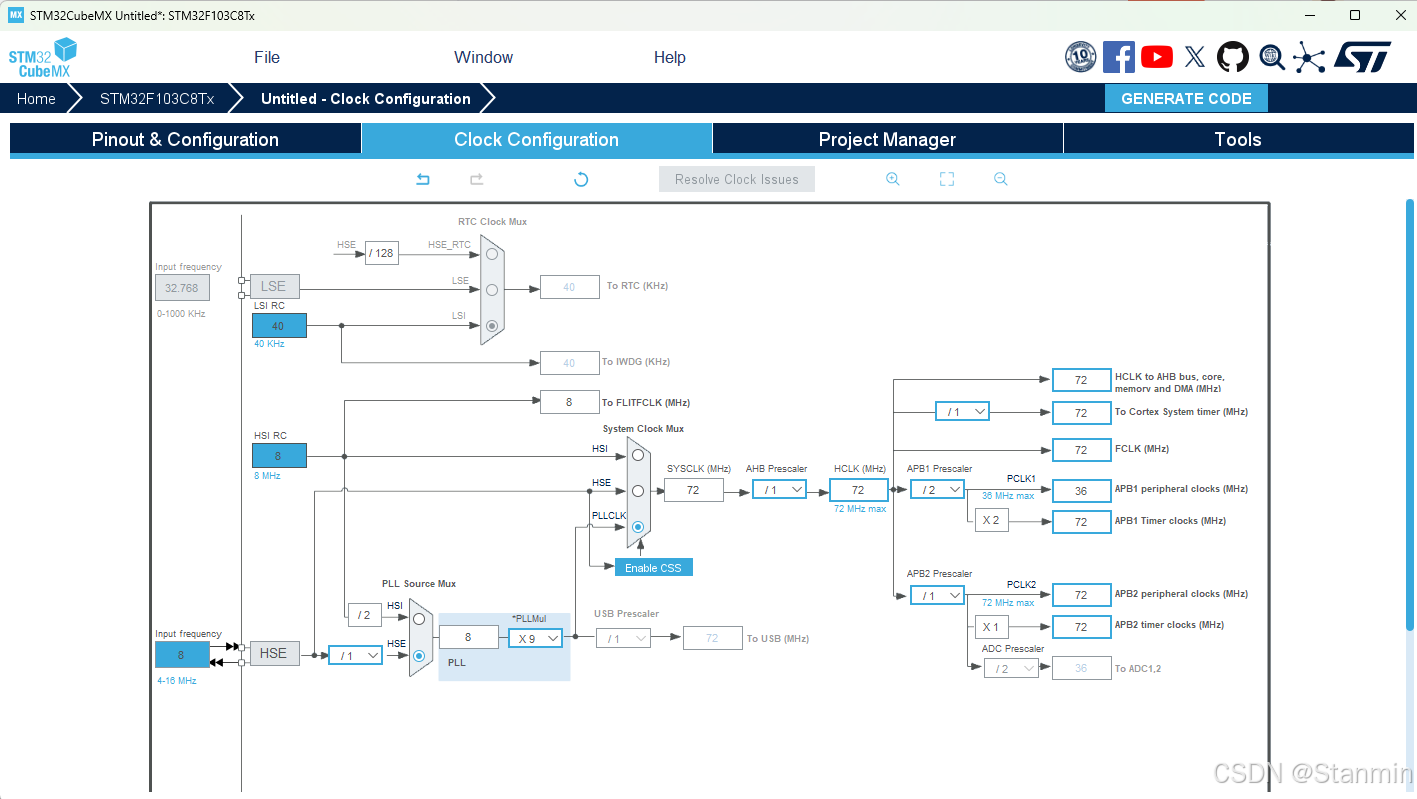

系统时钟树配置，

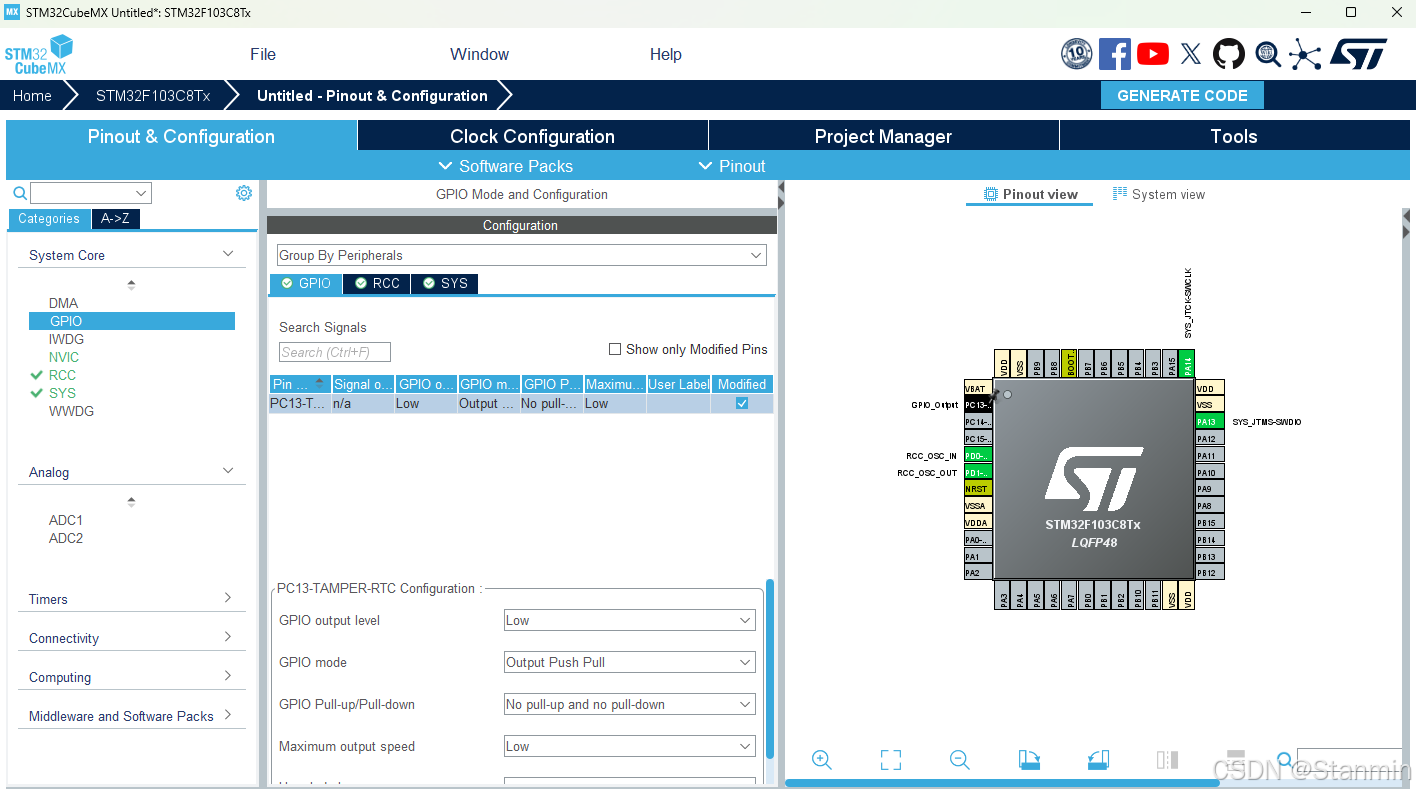

配置GPIO口，对应外设c8t6本身设计好的PC13 LED灯，在这里插入图片描述
中断配置（保持默认），
设置堆栈大小为4K或2K，

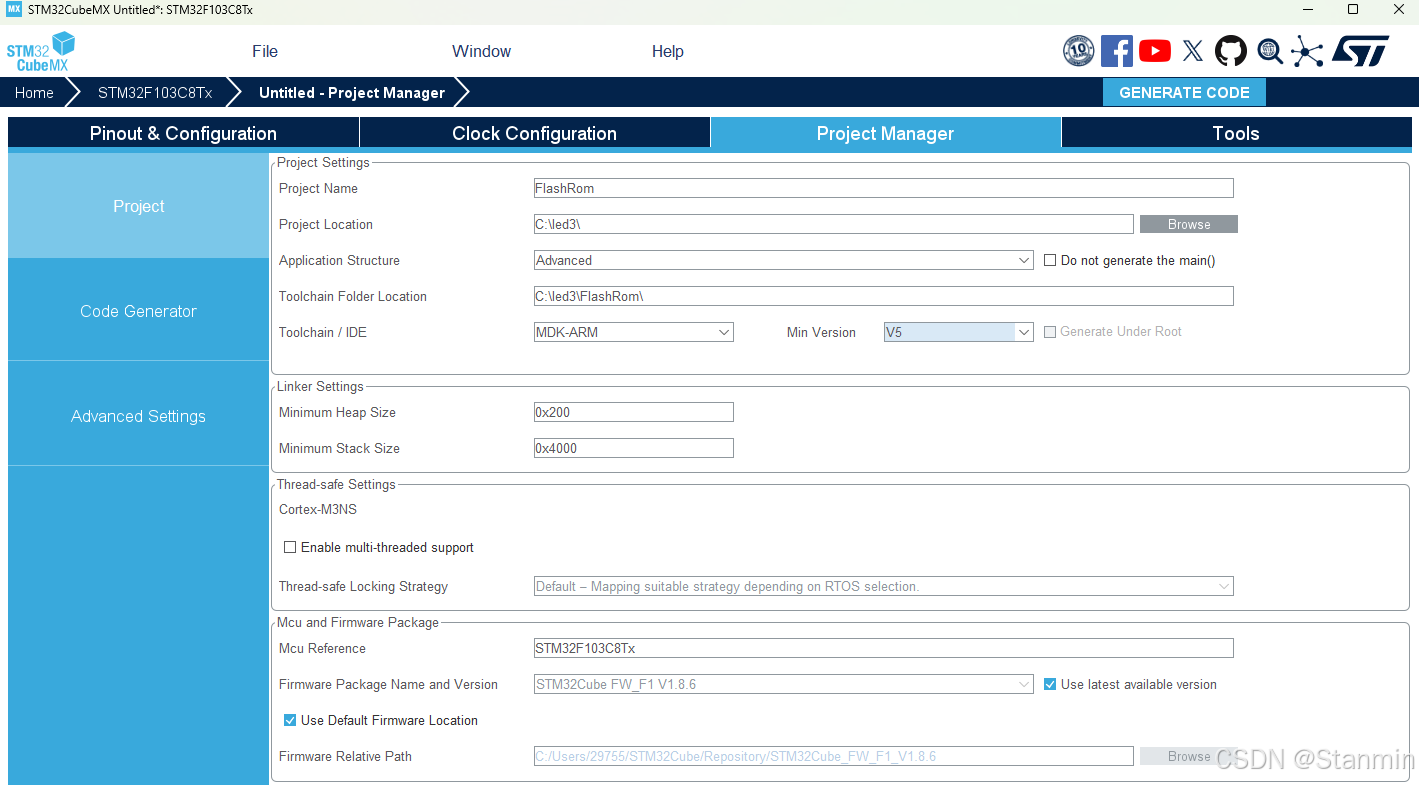

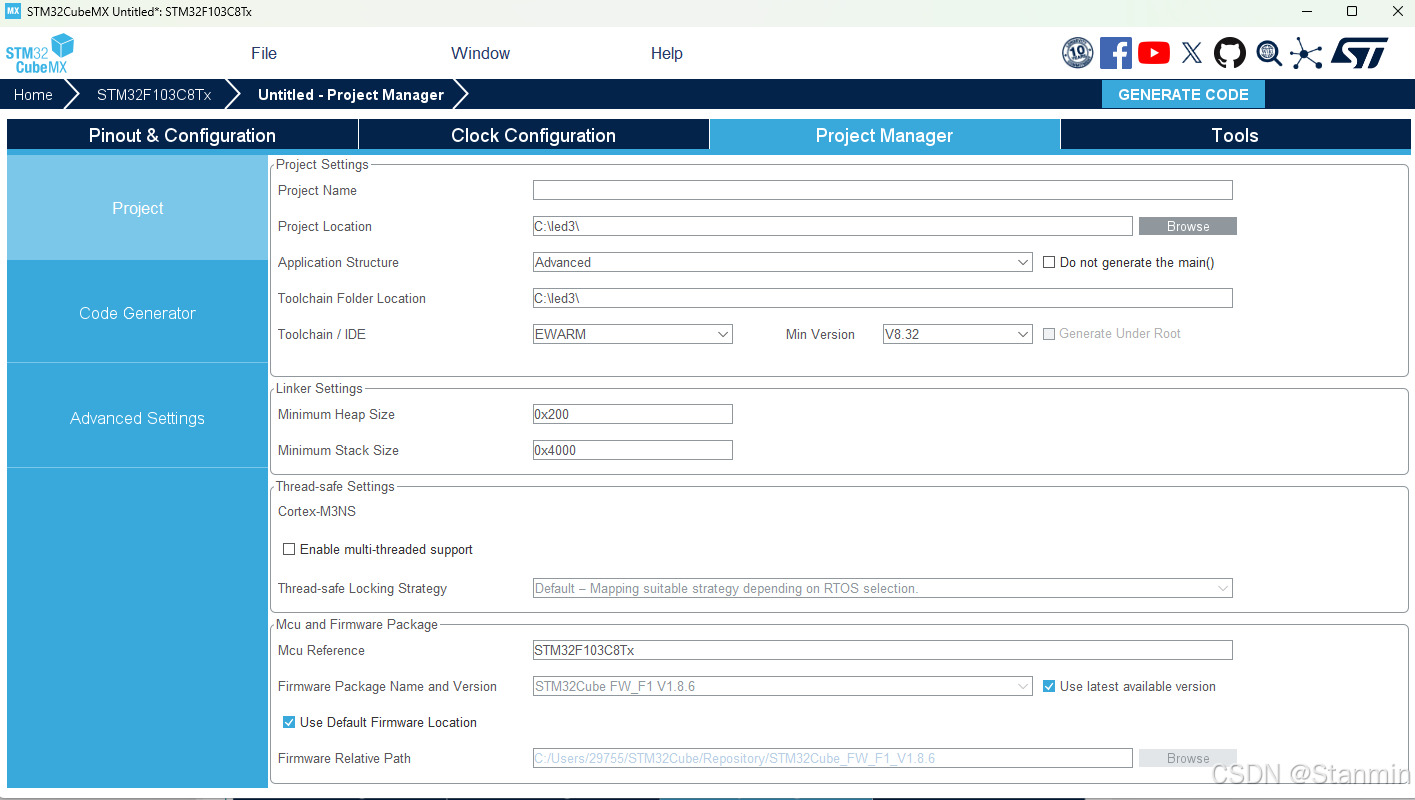

接着设置Project Manager，

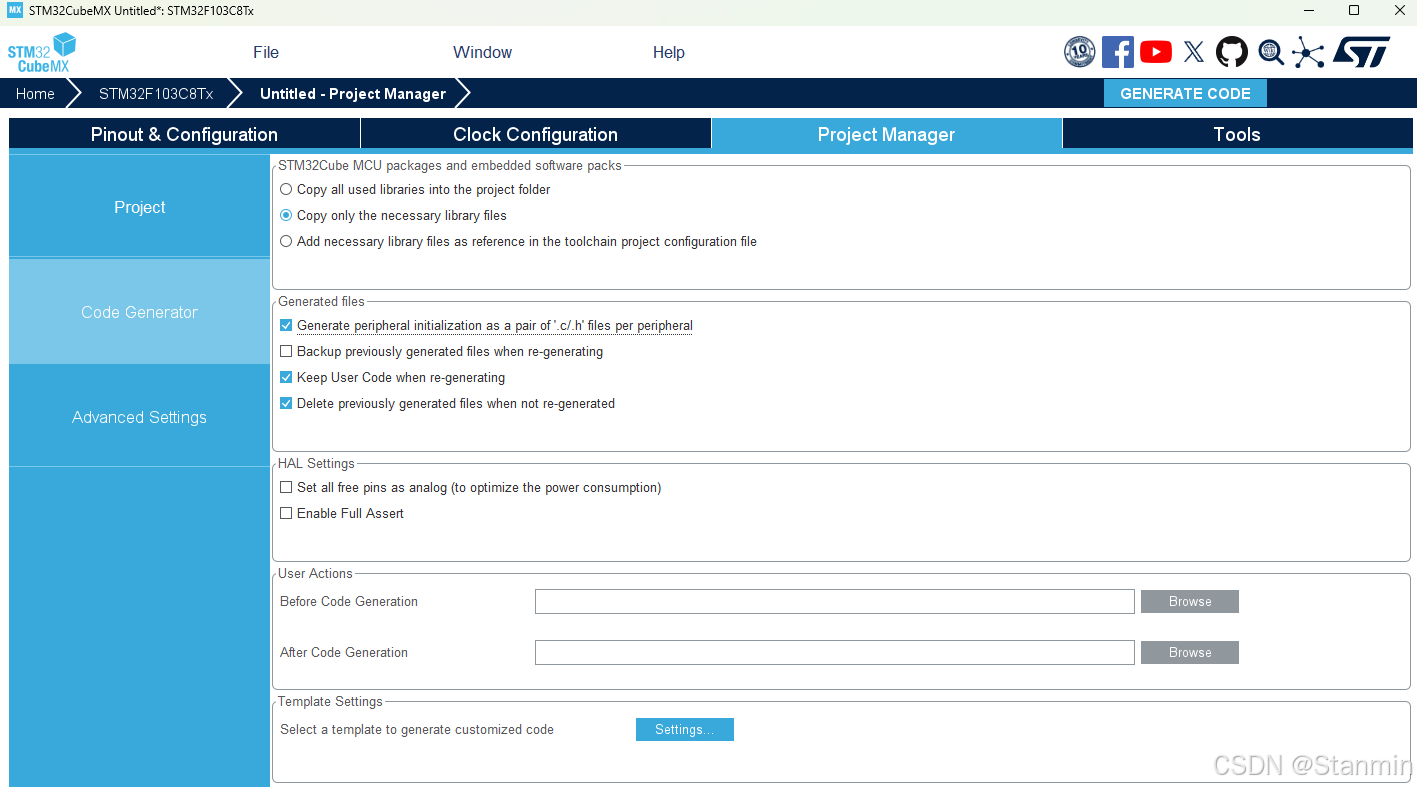

最后设置“Code Generator”，勾选图示内容，再点击右上角"GENERATE CODE",生成文件，再用keil打开工程即可。
3.3添加相关代码

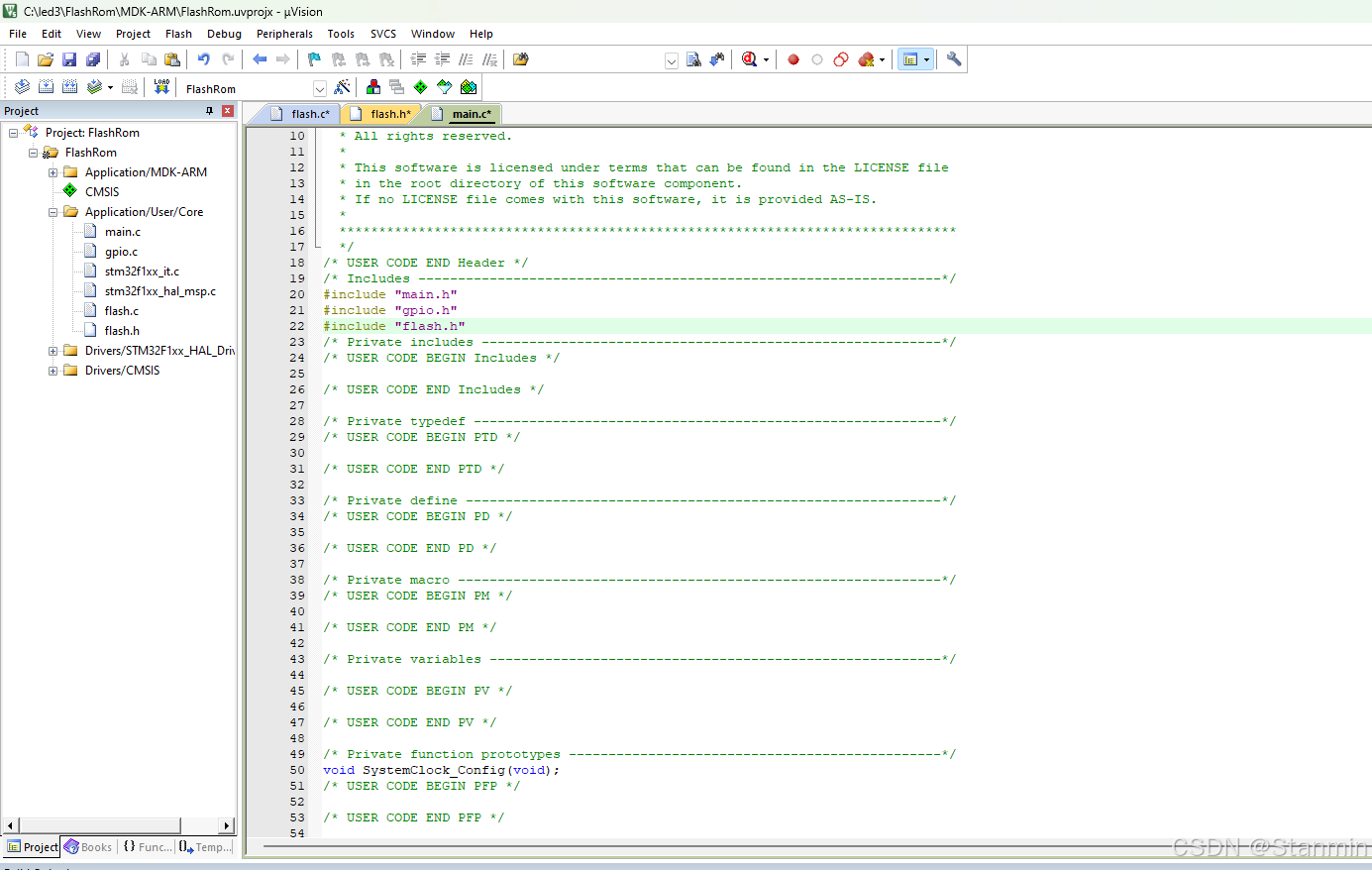

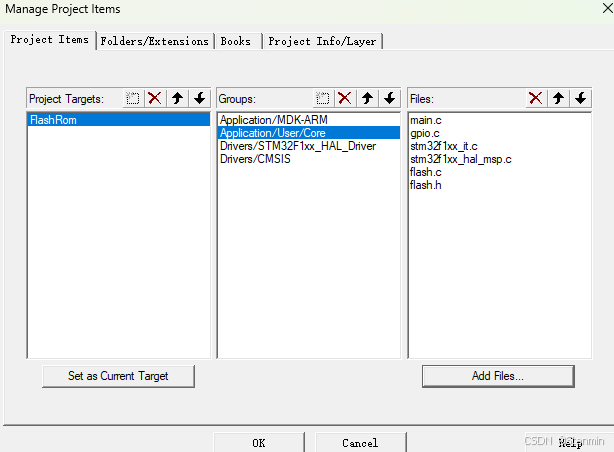

先在工程文件中创建lash.c和flash.h，然后在keil中同样创立两个新文件，flash.c和flash.h，
在这里插入图片描述
接着添加flash.c和flash.h的相关代码
flash.c：

/*
 * flash.c
 *
 * Created: 2018-01-29
 * Author: zhanglifu
 */

/*********************************************************************/
//                        Í·ÎÄ¼þ
/*********************************************************************/
#include "flash.h"


// ²»¼ì²éµÄÐ´Èë
// WriteAddr:ÆðÊ¼µØÖ·
// pBuffer:  Êý¾ÝÖ¸Õë
// NumToWrite:×Ö½ÚÊýÊý
void FlashWriteNoCheck( uint32_t WriteAddr,uint8_t *pBuffer,uint16_t NumToWrite )
{
    uint16_t i;

    for( i=0; i<NumToWrite; i+=4 )
    {
        while( HAL_OK != HAL_FLASH_Program(FLASH_TYPEPROGRAM_WORD, WriteAddr+i,*(uint32_t *)(pBuffer+i) ) );
    }

}

extern void FLASH_PageErase(uint32_t PageAddress);
void FlashWriteBuff( const uint32_t destination_address, uint8_t *const buffer,uint32_t length )
{
    uint16_t i;
    uint8_t FlashBuff[FMC_SECTOR_SIZE];
    uint32_t StartAddress = destination_address - destination_address%FMC_SECTOR_SIZE;
    uint16_t Offset = destination_address - StartAddress;
    uint8_t *pBuf = buffer;
    uint32_t remaindNum = length;

    HAL_StatusTypeDef status = HAL_ERROR;

    // µØÖ·¼ì²é
    if( (destination_address < FMC_FLASH_BASE) || ( destination_address + length >= FMC_FLASH_END) || (length <= 0) )
        return;

    HAL_FLASH_Unlock();	// ½âËø
    do
    {
        // ¶Á³öÒ»Ò³Êý¾Ý
        for(i=0; i < FMC_SECTOR_SIZE; i += 4 )
            *(uint32_t *)(FlashBuff+i) = *(uint32_t *)(StartAddress+i);

        // ÐÞ¸ÄÒª¸ÄÈëµÄÊý¾Ý
        for ( i=0; (i+Offset)<FMC_SECTOR_SIZE && i< remaindNum; i++ )
            *(FlashBuff+Offset+i) = *(pBuf+i);


        // ²Á³ýÒ»ROWÊý¾Ý
        FLASH_PageErase( StartAddress );

        // HAL¿â FLASH_PageEraseÓÐBUFF,Òª¼ÓÉÏÏÂÃæÈýÐÐ´úÂë
        while( status != HAL_OK )
            status = FLASH_WaitForLastOperation(FLASH_TIMEOUT_VALUE);
        CLEAR_BIT(FLASH->CR, FLASH_CR_PER);

        // Ð´ÈëÊý¾Ý
        FlashWriteNoCheck( StartAddress,FlashBuff,FMC_SECTOR_SIZE );

        // ÎªÏÂÒ»Ò³×ö×¼±¸
        StartAddress +=  FMC_SECTOR_SIZE;
        remaindNum -= i;
        pBuf += i;
        Offset = 0;

    } while( remaindNum > 0 );

    HAL_FLASH_Lock();  // ÉÏËø

}



// ´ÓFLASHÖÐ¶ÁÖ¸¶¨³¤¶ÈÊý¾Ý
void FlashReadBuff(const uint32_t source_address,uint8_t *const buffer,uint16_t length)
{
    uint16_t i;
    uint8_t Offset = 0;
    uint32_t StartAddress = source_address;
    uint16_t data;

    // µØÖ·¼ì²â
    if( source_address + length > FMC_FLASH_END ) return;

    // Èç¹ûÃ»ÓÐ¶Ô16Æë
    if( source_address & 1 )
    {
        Offset = 1;
        StartAddress = source_address-1;
    }

    // flashµÄ²Ù×÷ÒªÇó16¶ÔÆë ×îÐ¡¶ÁÐ´²Ù×÷16¸ö±ÈÌØ
    if ( Offset )
    {
        data = *(uint16_t *)(StartAddress);
        buffer[0] = data >> 8;
        StartAddress += 2;
    }

    for ( i = 0; i < (length-Offset); i += 2)
    {
        data = *(uint16_t *)(StartAddress+i);
        buffer[i+Offset] = (data & 0xFF);
        if ( (i+Offset) < (length - 1) )
            buffer[i + Offset + 1] = (data >> 8);
    }

}

flash.h：

/*
 * flash.h
 *
 * Created: 2016-04-22
 * Author: zhanglifu
 */
#ifndef _flash_H_
#define _flash_H_


#include "stm32f1xx_hal.h"


/*********************************************************************/
//                        ±äÁ¿¶¨Òå
/*********************************************************************/
//-- ÓÃÍ¾»®·Ö
// 0x0800FC00-0x0800FFFF -- Ê¹ÓÃ×îºó4k ¸ö×Ö½ÚÓÃÀ´´æ·Åµç»úÐÅÏ¢
#define FMC_FLASH_BASE      0x08000000 	// FLASHµÄÆðÊ¼µØÖ·
#define APP_MAX_SIZE        0x00010000  //


#define FMC_FLASH_END        0x08010000  // FLASHµÄ½áÊøµØÖ· 256
#define DEVICE_INFO_ADDRESS  0x0800C000  //£¨STM32_FLASH_END - DEVICE_INFO_SIZE£©   // Éè±¸ÐÅÏ¢ÆðÊ¼µØÖ·
#define DEVICE_LOG_ADDRESS   0x0800E000  //£¨STM32_FLASH_END - 2*DEVICE_INFO_SIZE£© // Éè±¸ÈÕÖ¾ÆðÊ¼µØÖ·



#define FMC_FLASH_SIZE 64			          // ¶¨ÒåFlash´óÐ¡£¬µ¥Î»KB


#if FMC_FLASH_SIZE < 256
#define FMC_SECTOR_SIZE 1024            // ×Ö½Ú
#define MOD_SECTOR_SIZE 0X3FF
#define PAGE_COUNT_BY16 512
#else
#define FMC_SECTOR_SIZE	2048
#define MOD_SECTOR_SIZE 0X7FF
#define PAGE_COUNT_BY16 1024
#endif





/*********************************************************************/
//                        º¯ÊýÉùÃ÷
/*********************************************************************/
void FlashWriteBuff( const uint32_t destination_address, uint8_t *const buffer,uint32_t length );
void FlashReadBuff(const uint32_t source_address,uint8_t *const buffer,uint16_t length);




#endif

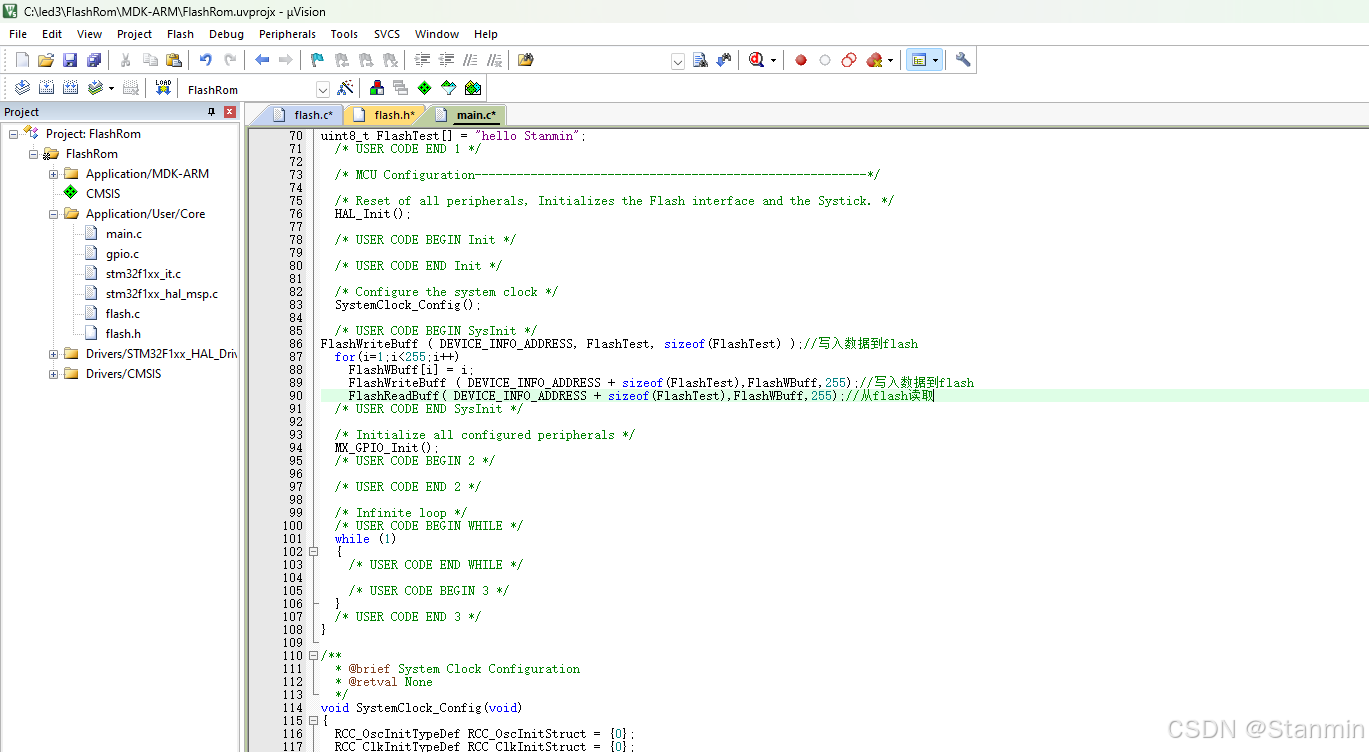

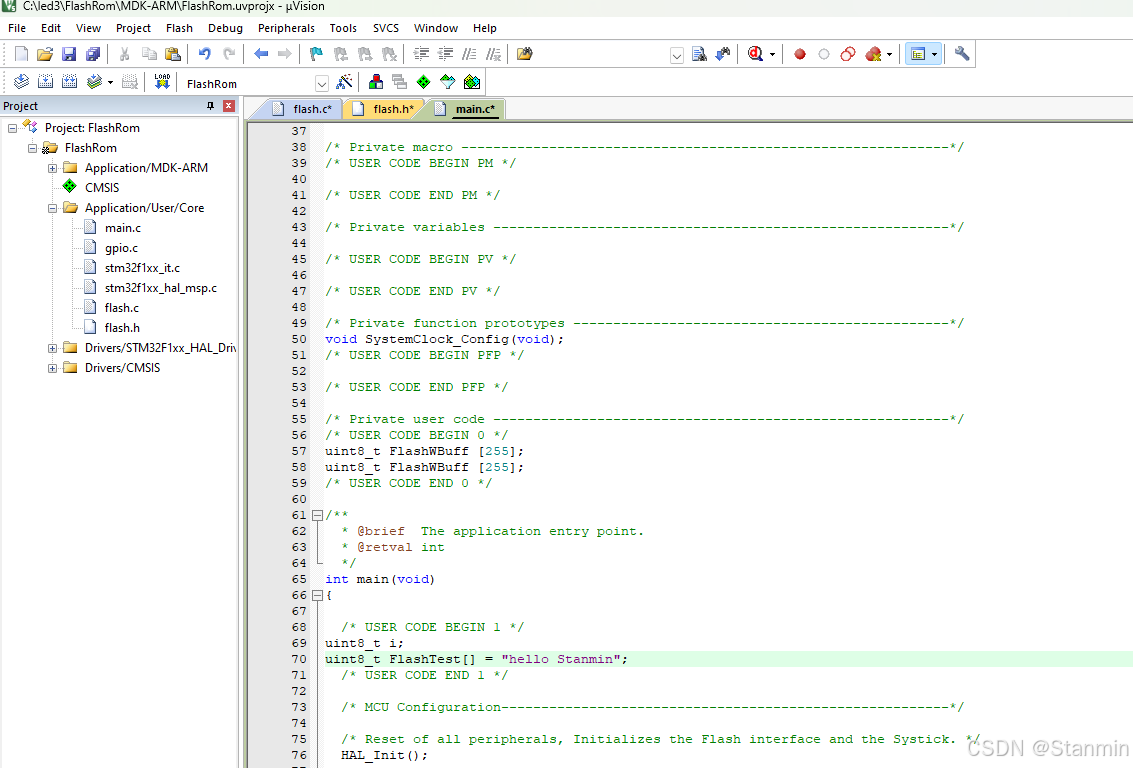

在main.c文件中添加部分代码，
在这里插入图片描述

编译无误，使用STlink下载即可。
dd2f34393d84b4.png)

4.程序调试

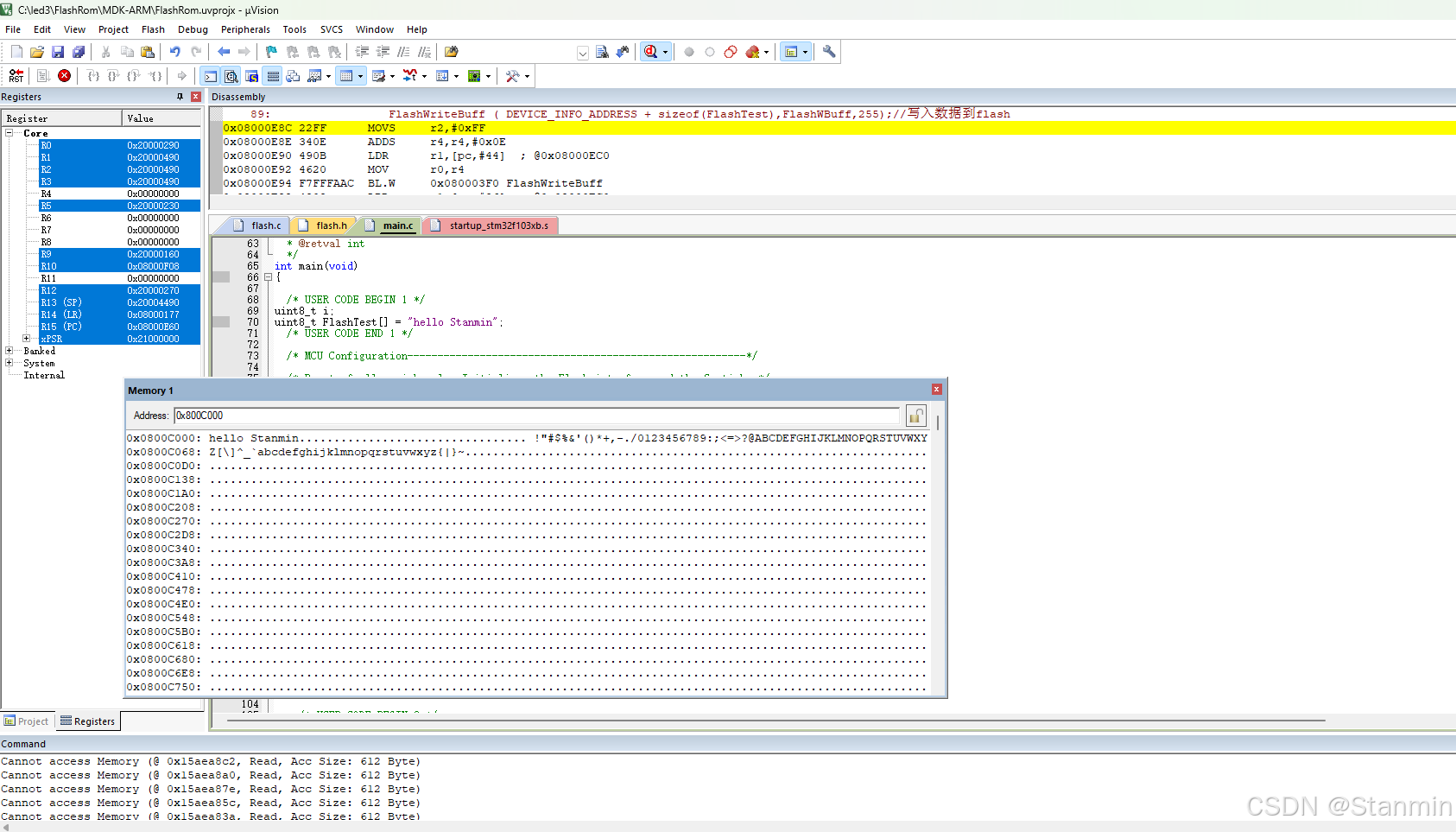

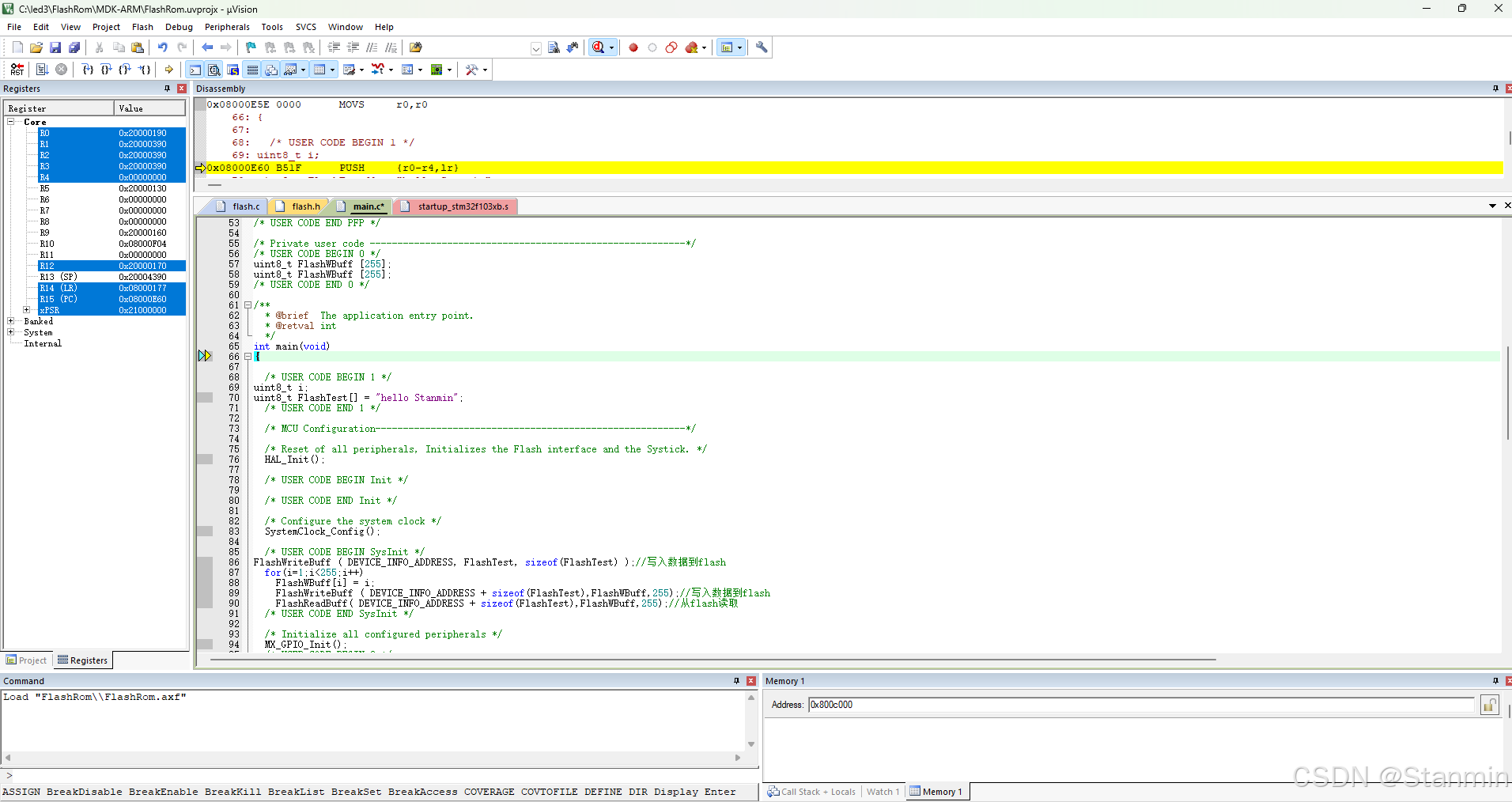

点击View->memory windows->memory 1打开内存观察窗口，并在地址栏中输入：0x800c000,观察将要修改的flash区间区容。
在这里插入图片描述

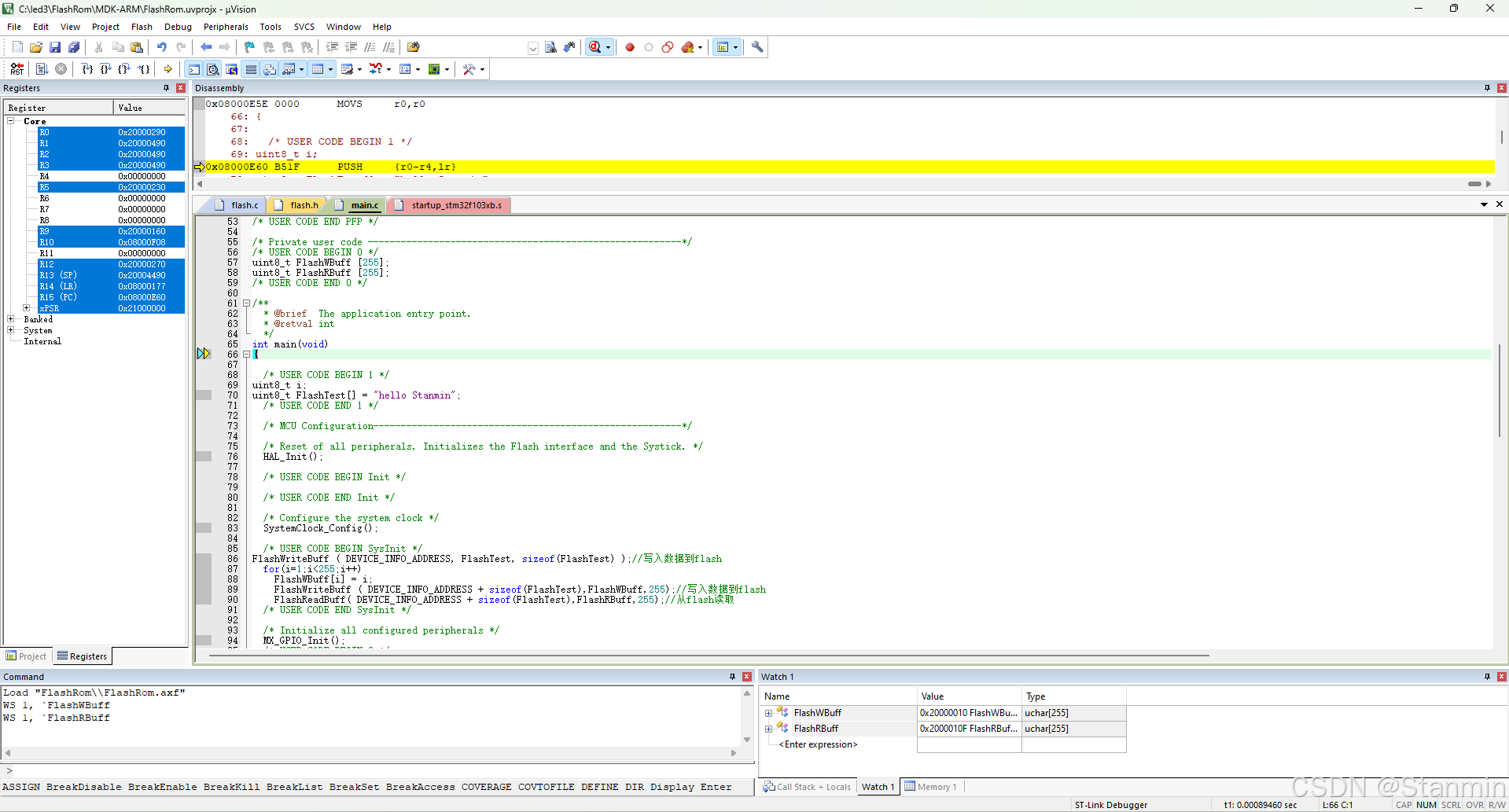

View->Watch windows->Watch 1打开一个变量观察窗口，将变量FlashWBuff 和 FlashRBuff加入到 Watch 1 观察窗口，View->Periodic Windows Update开启变量自动更新在这里插入图片描述点击全速运行，同时在Memory 1窗口中可以看到在FLASH地址0x0800C000区成功写入对应内容，

二.总结

本次实验聚焦于 stm32f103c8t6 芯片的 Flash 地址空间数据读取相关操作。鉴于该芯片仅有 20KB 的 RAM 用于存放程序代码与数组变量，于是把目光投向了内部 Flash 的 64KB 存储空间（起始地址为 0x08000000）。实验过程采取分批次写入的策略，每次写入 8KB 数据，历经 8 次复位运行代码，达成 64KB 数据完整写入 Flash 的目标。在此之后，着重验证写入数据的准确性以及读写速率，以此衡量数据存储的可靠性与读写性能。不仅如此，实验还进一步尝试往后续地址写入数据，意图探究该型号芯片实际 FlashROM 容量是否突破标称的 64KB ，全面挖掘芯片的存储潜力。
心得
整个实验下来，感受颇为深刻。一开始面对有限的 RAM 和 Flash 存储空间规划，着实费了一番脑筋，这使我对芯片的存储架构有了更前置性的思考，意识到资源受限下合理分配的重要性。在执行 8KB 数据多次写入 Flash 的操作时，每一次复位、写入的循环，都像是在和芯片的底层逻辑对话，我开始理解复杂的写入流程背后是为了确保数据稳定存储。
验证数据正确性环节，看着读出的数据与写入的完美匹配，满心都是成就感，也更清楚严谨测试对于保障数据完整性的意义。而探究读写速率，让我察觉到性能优化的空间，思考如何在现有硬件条件下减少等待时间、提升效率。尝试向后续地址写入数据充满未知与期待，虽然最终结果可能未超出 64KB，但这个探索过程加深了我对芯片物理极限的认知，激发了钻研硬件底层的热情，往后面对类似存储相关项目，相信这次积累的经验能让我更加游刃有余。
