VCS后仿 Warning-[NTCDNC] Negative Timing Check Did Not Converge

最新推荐文章于 2025-03-25 17:30:50 发布
最新推荐文章于 2025-03-25 17:30:50 发布
阅读量3k 收藏 18
点赞数
CC 4.0 BY-SA版权
分类专栏： 学习 文章标签： 硬件工程
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/Sprite_Rat/article/details/128671455
文章详细介绍了如何处理和解决在使用Synopsys工具进行集成电路设计时遇到的负时序检查警告问题，包括理解警告、优化电路和提高时序收敛的方法。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

在这里插入图片描述
在这里插入图片描述

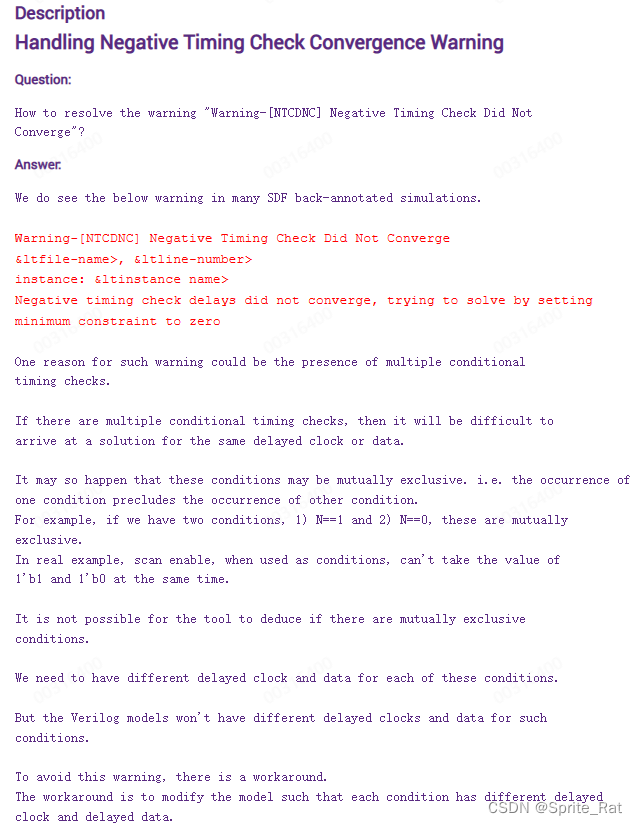

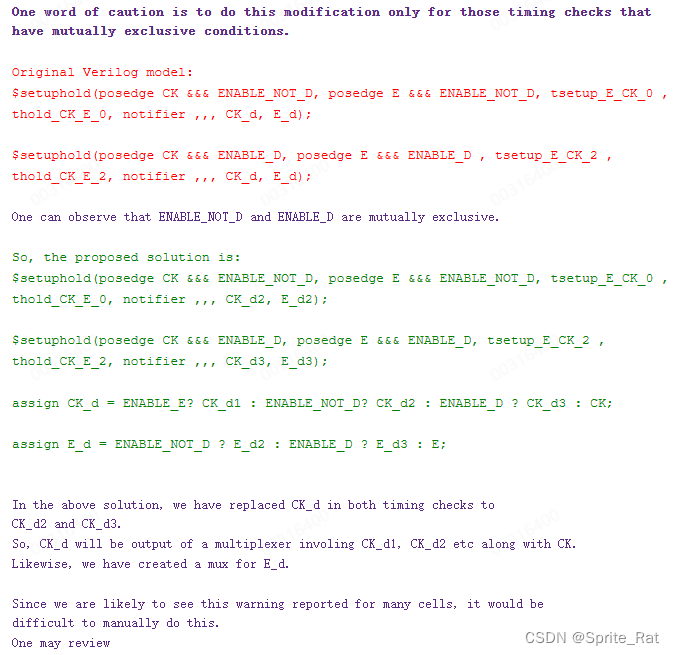

https://solvnetplus.synopsys.com/s/article/Handling-Negative-Timing-Check-Convergence-Warning-1576070059681
