1、yolo系列发展背景

在 CV (计算机视觉)领域，目标检测任务是实际应用项目的第一步，主要包括：人脸识别、多目标检测、REID、客流统计等内容。yolov5是目标检测一个非常成熟、经典的模型，它自从提出以来，在工业、军事、科研方面有着广泛的应用。

yolov1,v2,v3的作者是美国的Joseph Redmon，被人称为yolo之父，但是由于其反对将yolo用于军事和隐私窥探，2020年2月宣布停止更新yolo。

后来，俄罗斯的Alexey大神更新了yolov4，不久之后，yolov5也应运而生，2021年旷视科技又发布了yolox算法。

2、yolov3

目前，yolov3的论文是《Yolov3:An incremental improvement》，yolov4的论文是《yolov4:optimal speed and accuracy of object detection》，而yolov5并没有出什么官方的论文。

上图三个蓝色方框内表示Yolov3的三个基本组件：

CBL：Yolov3网络结构中的最小组件，由Conv+Bn+Leaky_relu激活函数三者组成。
Res unit：借鉴Resnet网络中的残差结构，让网络可以构建的更深。
ResX：由一个CBL和X个残差组件构成，是Yolov3中的大组件。每个Res模块前面的CBL都起到下采样的作用，因此经过5次Res模块后，得到的特征图是608->304->152->76->38->19大小。
其他基础操作：

Concat：张量拼接，会扩充两个张量的维度，例如26*26*256和26*26*512两个张量拼接，结果是26*26*768。Concat和cfg文件中的route功能一样。
add：张量相加，张量直接相加，不会扩充维度，例如104*104*128和104*104*128相加，结果还是104*104*128。add和cfg文件中的shortcut功能一样。
Backbone中卷积层的数量：

每个ResX中包含1+2*X个卷积层，因此整个主干网络Backbone中一共包含1+（1+2*1）+（1+2*2）+（1+2*8）+（1+2*8）+（1+2*4）=52，再加上一个FC全连接层，即可以组成一个Darknet53分类网络。不过在目标检测Yolov3中，去掉FC层，不过为了方便称呼，仍然把Yolov3的主干网络叫做Darknet53结构。

Yolov3是2018年发明提出的，这成为了目标检测one-stage中非常经典的算法，包含Darknet-53网络结构、anchor锚框、FPN等非常优秀的结构

3、yolov4

Yolov4的结构图和Yolov3相比，因为多了CSP结构，PAN结构，如果单纯看可视化流程图，会觉得很绕，不过在绘制出上面的图形后，会觉得豁然开朗，其实整体架构和Yolov3是相同的，不过使用各种新的算法思想对各个子结构都进行了改进。

先整理下Yolov4的五个基本组件：

CBM：Yolov4网络结构中的最小组件，由Conv+Bn+Mish激活函数三者组成。
CBL：由Conv+Bn+Leaky_relu激活函数三者组成。
Res unit：借鉴Resnet网络中的残差结构，让网络可以构建的更深。
CSPX：借鉴CSPNet网络结构，由卷积层和X个Res unint模块Concate组成。
SPP：采用1×1，5×5，9×9，13×13的最大池化的方式，进行多尺度融合。
其他基础操作：

Concat：张量拼接，维度会扩充，和Yolov3中的解释一样，对应于cfg文件中的route操作。
add：张量相加，不会扩充维度，对应于cfg文件中的shortcut操作。
Backbone中卷积层的数量：

和Yolov3一样，再来数一下Backbone里面的卷积层数量。

每个CSPX中包含5+2*X个卷积层，因此整个主干网络Backbone中一共包含1+（5+2*1）+（5+2*2）+（5+2*8）+（5+2*8）+（5+2*4）=72。

Yolov4本质上和Yolov3相差不大，但算法创新大致分为三种方式：

第一种：面目一新的创新，比如Yolov1、Faster-RCNN、Centernet等，开创出新的算法领域，不过这种也是最难的
第二种：守正出奇的创新，比如将图像金字塔改进为特征金字塔
第三种：各种先进算法集成的创新，比如不同领域发表的最新论文的tricks，集成到自己的算法中，却发现有出乎意料的改进
Yolov4既有第二种也有第三种创新，组合尝试了大量深度学习领域最新论文的20多项研究成果，而且不得不佩服的是作者Alexey在github代码库维护的频繁程度。

目前Yolov4代码的star数量已经1万多，据我所了解，目前超过这个数量的，目标检测领域只有Facebook的Detectron(v1-v2)、和Yolo(v1-v3)官方代码库（已停止更新）。

输入端：这里指的创新主要是训练时对输入端的改进，主要包括Mosaic数据增强、cmBN、SAT自对抗训练
BackBone主干网络：将各种新的方式结合起来，包括：CSPDarknet53、Mish激活函数、Dropblock
Neck：目标检测网络在BackBone和最后的输出层之间往往会插入一些层，比如Yolov4中的SPP模块、FPN+PAN结构
Prediction：输出层的锚框机制和Yolov3相同，主要改进的是训练时的损失函数CIOU_Loss，以及预测框筛选的nms变为DIOU_nms

4、yolov5简介

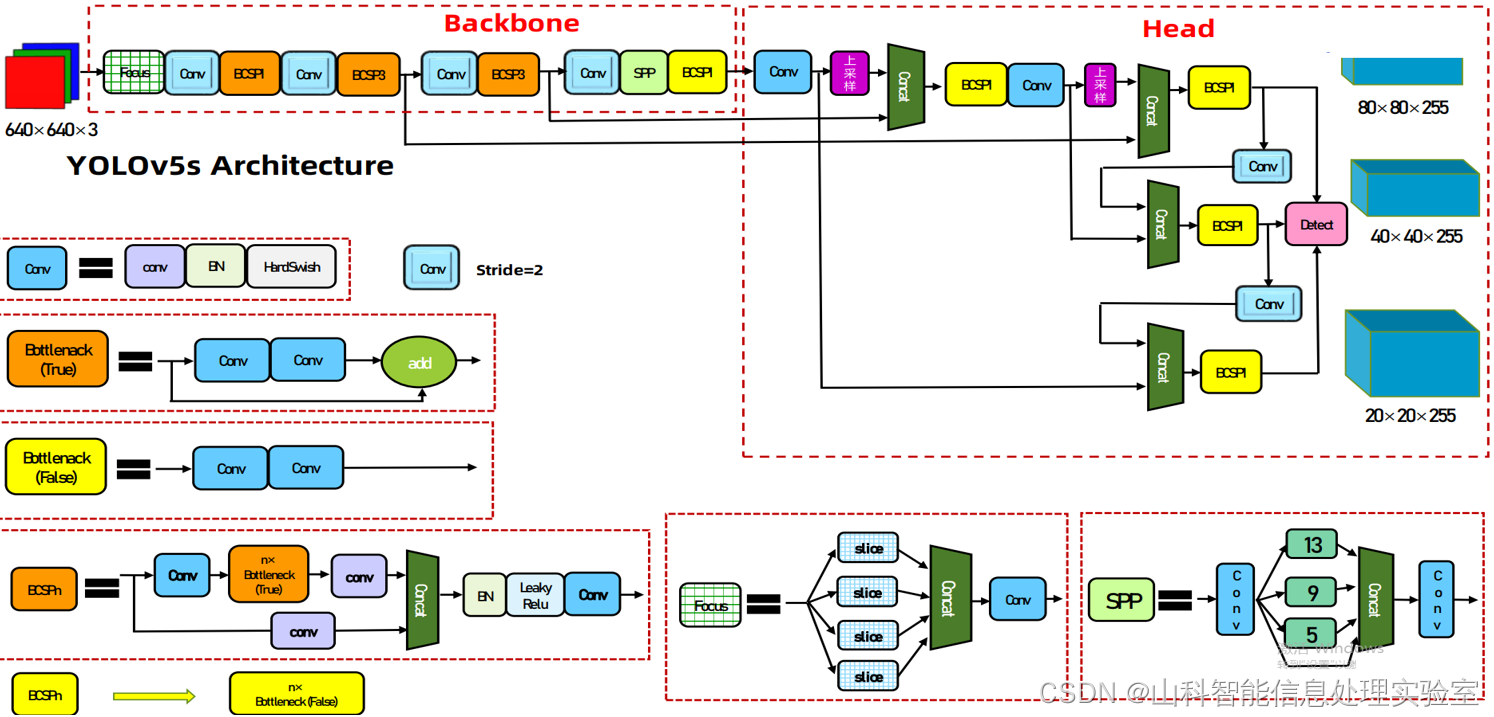

Yolov5官方代码中，给出的目标检测网络中一共有4个版本，分别是Yolov5s、Yolov5m、Yolov5l、Yolov5x四个模型。下面先看一下yolov5的主体框架。

这四种结构分别对应着网络的深度不同。它们是通过depth_multiple和width_multiple两个参数，来进行控制网络的深度和宽度。其中depth_multiple控制网络的深度（BottleneckCSP数），width_multiple控制网络的宽度（卷积核数量）

接下来是四大网络结构的算法性能测试图：

Yolov5作者是在COCO数据集上进行的测试，COCO数据集的小目标占比，因此最终的四种网络结构，性能上来说各有千秋。Yolov5s网络最小，速度最少，AP精度也最低。但如果检测的以大目标为主，追求速度，倒也是个不错的选择。其他的三种网络，在此基础上，不断加深加宽网络，AP精度也不断提升，但速度的消耗也在不断增加。

yolov5的四大结构分别为：

输入端：Mosaic数据增强、自适应锚框计算、自适应图片缩放
Backbone：Focus结构，CSP结构
Neck：FPN+PAN结构
Prediction：GIOU_Loss

5、yolov5技术详解

输入端

（1）数据增强

YOLOV5的数据增强处理方法有很多，主要的处理方式：随机缩放、随机裁剪、随机排布的方式进行拼接，对于小目标的检测效果还是很不错的

（2）自适应锚框计算

在Yolo算法中，针对不同的数据集，都会有初始设定长宽的锚框。在网络训练中，网络在初始锚框的基础上输出预测框，进而和真实框groundtruth进行比对，计算两者差距，再反向更新，迭代网络参数。因此初始锚框也是比较重要的一部分，比如Yolov5在Coco数据集上初始设定的锚框：

（3）自适应图片缩放

在常用的目标检测算法中，不同的图片长宽都不相同，因此常用的方式是将原始图片统一缩放到一个标准尺寸，再送入检测网络中。但Yolov5代码中对此进行了改进，也是Yolov5推理速度能够很快的一个不错的trick。作者认为，在项目实际使用时，很多图片的长宽比不同，因此缩放填充后，两端的黑边大小都不同，而如果填充的比较多，则存在信息冗余，影响推理速度。因此在Yolov5的代码中datasets.py的letterbox函数中进行了修改，对原始图像自适应的添加最少的黑边。

BACKBONE

（1）focus

对于focus作用，作者在issues上做了具体的解答，都是从计算量和参数量出发，虽然不知道作者改进的思想，我理解为对一层普通下采样卷积的改进，然后并行的计算，所以经过改进后参数量其实还是变少了的，也确实达到了提速的效果。

（2）CSP

在yolov5的6.0版本作者将CSP换为C3（名字不重要，看结构），C3网络结构如下：

CSP和C3的区别就在于把红框部分去掉，CSP变C3。

NECK

neck是放在backbone和head之间的，是为了更好的利用backbone提取的特征。采用的是FPN+PAN(自底向上的特征金字塔)的结构。这样结合操作，FPN层自顶向下传达强语义特征，而特征金字塔则自底向上传达强定位特征，两两联手，从不同的主干层对不同的检测层进行参数聚合。FPN+PAN借鉴的是18年CVPR的PANet，PAN当时主要应用于图像分割领域，但Alexey将其拆分应用到Yolov5中，进一步提高特征提取的能力.
