一、背景

图片加载作为重中之重的App体验指标，端侧的白屏问题则是其中最为严重的问题之一。想象一下如果你在浏览交易商品、社区帖子等核心场景下，图片无法完成加载是多么糟糕的体验。

网络作为图片资源加载的最主要来源途径，如果不能够快速的响应请求，那对上层图片库而言，就是巧妇难为无米之炊了。

而且，通过线上白屏问题归因，我们看到网络问题导致比例最高，占比达81.97%。除去常见的弱网/无网等问题外，还有很多各种各样的网络环境问题我们是可以进行优化的，例如设备不支持IPv6，CDN节点异常，证书超时等。

二、网络优化&监控概览

网络优化与监控体系

三、网络监控能力

网络异常导致的图片白屏问题，往往和当时的环境有关，例如用户连的WIFI不支持IPv6但是DNS返回的大部分是V6的IP等，此时仅靠几条带有SocketTimeoutException的网络日志根本无法排查出问题的根因，就如同ANR问题需要火焰图一样，白屏问题同样需要一套完善的监控体系来记录问题现场的信息，从而分析问题根因。

OkHttp基础监控

图片网络请求的阶段信息，可以通过实现OkHttp自带的EventListener来获取，在各个阶段开始和结束点记录下时间戳即可。

其中需要重点关注connectFailed，requestFailed和responseFailed这三个失败的回调，他们都会在失败之后重试，并重复执行阶段开始的回调（例如connectStart)，因此针对这些需要单独记录好每一次失败信息，避免被覆盖。

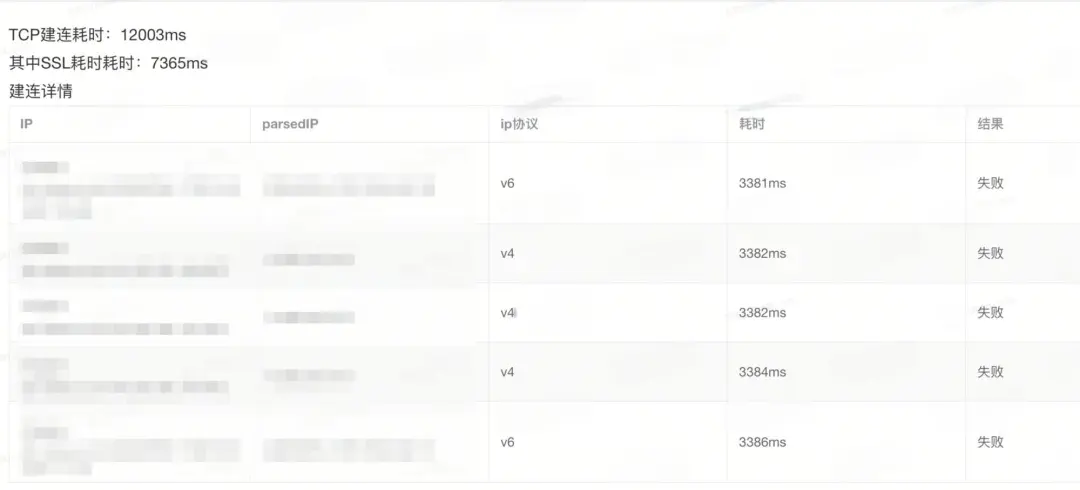

例：某个图片请求TCP建连失败的记录

APM流量监控

尽管我们有专门的网络诊断工具，但是考虑到网络异常的滞后性，故障往往是数十秒之前引入的（例如进电梯弱网），而发生问题之后才触发的网络诊断结果仅能作为参考，并不能作为最终问题归因的证据。

因此我们需要一个更直观的表达用户设备网络状况的数据，那就是通过系统API获取的当前App流量消耗，在排除了一些本地socket通信产生的干扰之后，最近N秒之内消耗的流量/N就可以认为是白屏问题发生时的网速。

我们以3秒为间隔分段计算并取最大值来排除波动，这样我们就得到了白屏问题发生前一段时间内的网速状态，过低的就可以判定为弱网/无网。

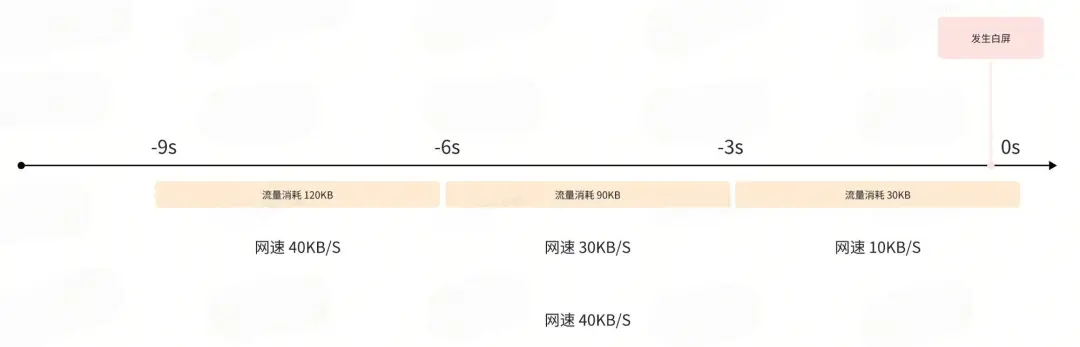

网速计算示意图：

CDN异常记录

CDN厂商侧的异常，例如服务器IP跨省，节点挂了等问题相对少见，在网络日志中通常就表现为建连超时但是网络正常，因此需要收集多个Host的请求记录进行横向对比来确认是单个CDN厂商的问题。

为此我们记录了主站接口的域名，以及所有CDN域名在最近N分钟内的请求统计，包括了正常请求、慢请求、失败请求的数量和原因，以及失败请求使用的具体IP。

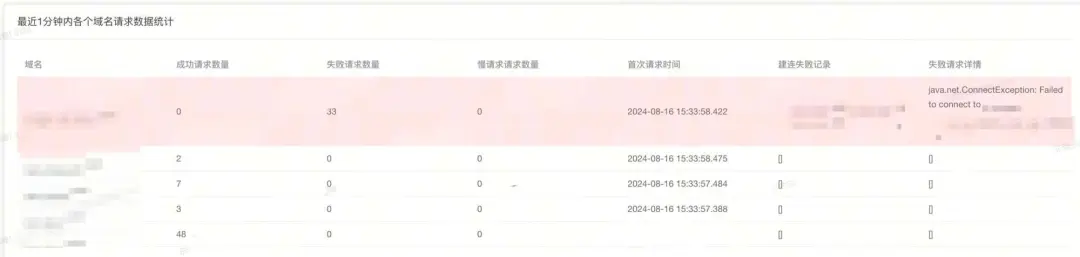

例：图中可以看到某CDN的请求全部都是建连失败，而其他CDN以及我们主站域名请求均正常，那么此问题可以归类为该CDN的单点问题，联系CDN服务商剔除该IP所在节点即可解决问题。

网络库请求缓存

常规的网络监控方案为了节省内存，会在请求结束时将其从内存缓存队列中移除，而白屏问题因为其滞后性，只有在屏幕中大面积出现白图才会被判定，此时再去查询加载失败的图片网络请求日志自然早已被移出队列，因此需要单独使用一个LRU队列来缓存最近N条网络日志，图片库同理。

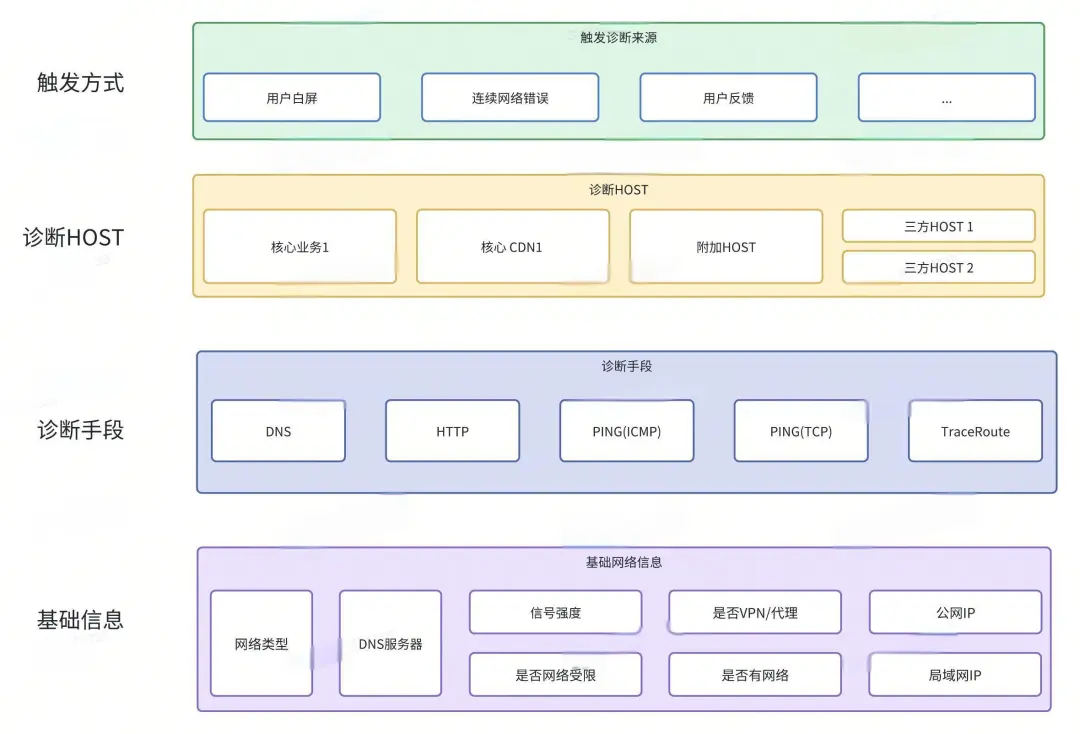

网络诊断工具

在逐步解决用户问题的过程中，我们研发了网络诊断工具，实现了基础网络信息采集、Ping、TraceRoute等。

当检测到用户发生白屏时自动触发网络诊断。

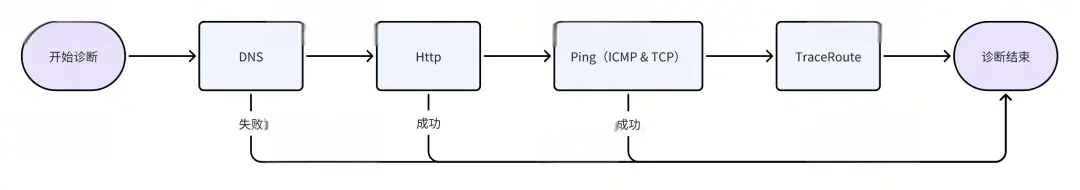

单域名诊断流程

我们会依次进行DNS、Http、Ping（ICPM）与Ping（TCP）、TraceRoute诊断。如果是双栈客户端（同时返回了IPv4与IPv6），那么我们会选择首个IPv4与首个IPv6同时进行Ping/TraceRoute以确认不同IP类型的联通情况。

多域名诊断流程

同时对3个得物核心域名发起诊断。为了辅助判断，当得物核心域名诊断失败时，也会对一些主流三方域名稍微Ping一下。

诊断数据的上报

由于网络诊断可能耗时10秒以上，而如此长的时间内用户如果退出App那我们的诊断数据可能就丢失了。因此，任意一个小阶段的诊断完成时，我们就立即上报此结果，以避免此类情况的发生。

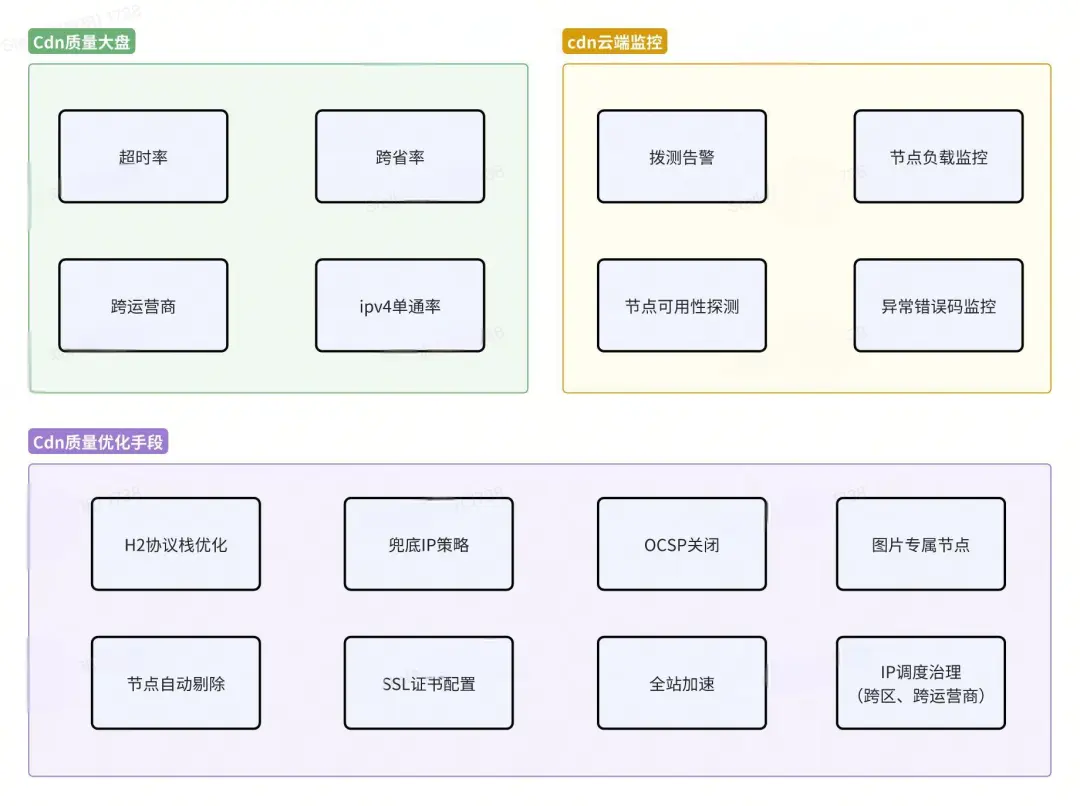

四、CDN质量监控

CDN作为整体白屏问题中重要的一环。在白屏排查过程中，经常遇到接口正常，但CDN访问异常的case。而多云CDN的质量问题往往依赖于云厂商，如何衡量和监控云厂商的CDN情况成为了关键，故我们自定义了端侧的CDN质量指标体系以及配合云厂商推进云端策略的优化。

CDN质量大盘

在白屏监控平台侧，我们经常能够发现用户侧的CDN单点问题，往往存在跨省、跨运营商调度的情况，或者是单节点的高负载响应超时。故我们基于此情况记录了端侧的本地IP&CDN远端IP，建设了CDN质量大盘，核心指标如下:

依赖CDN质量大盘，我们可以横向、纵向对不同云厂商服务进行CDN质量评估工作，由于端侧实际发起的总请求数量统计成本高、到CDN侧的请求存在丢失等情况，我们采用了端侧采样上报、统计还原的思路，将得物侧的整体CDN指标大盘采样放大比例为1 / 千分之三（当前采样比例）。过程指标的确会收到采样用户质量的影响，但整体CDN趋势、各厂商CDN的横向对比还是有很大的参考意义的。

平台截图展示:

省份、运营商

超时率、跨省率

节点情况

CDN云端监控

如果说端侧CDN指标是对CDN质量抽象评估的长周期指标，那么云端监控则是CDN质量的精确告警的短时效指标。

这部分就是一些较为常见的策略与手段了，如CDN节点拨测、CPU负载监控、异常错误码监控等，并协同SRE团队将其同飞书通知打通，实现及时告警。

节点拨测

CDN节点拨测整体指定的图片拨测阈值当前限制在200ms。

站点拨测

飞书通知

节点监控

关于到节点后的请求监控，主要依赖于云厂商的监控能力，我们也协同云厂商对核心指标的告警阈值等进行了调优，核心主要为:

此处思考一个问题，如果建连请求无法抵达CDN节点，那么即使CDN厂商开启了TCP级日志，也无法监测到此异常，也就无法及时进行调度调整。

故对于非到节点的建联问题，基于TCP建连进行监控是很有必要的，我们基于客户端建连的监控数据，以用户网络环境(网络运营商，地域)视角，分析建连过程是否正常，及时发现异常连接线路，并通过推动CDN服务商调整区域DNS返回来恢复正常。

监控指标如下：

建联失败、异常率

建联p50、p99耗时分布

五、网络问题优化治理

DNS策略优化

从网络监控、白屏监控中我们可以清楚的观察到DNS错误是网络阶段导致白屏的最大因素。此外，DNS错误是所有网络错误中最多的，甚至可以占比80%以上。

连续DNS错误导致白屏

LocalDNS行为

为什么DNS阶段如此脆弱，是我们使用不当，还是其本身性能如此？我们首要做的是观察下Android平台下LocalDNS的行为逻辑以确认性能较差的原因。

按照TTL缓存

通过不停的向系统进行查询DNS，在抓包中，我们很容易观察到DNS的查询逻辑。其中一个重要参数是TTL(Time to Live)，这个参数表明当前查询结果的有效时间。比如说TTL=7，表明在7秒钟内当前结果是有效的、可被缓存的，即使7秒钟内再次查询，依然是此结果。

Android平台严格遵守了此协议，按照TTL进行缓存。而较短的有效时间，也意味着我们需要进行域名查找时（冷热启动），大概率系统内没有缓存可用。

DNS TTL与查询频率

通常TTL设置为120秒以内，这是因为要考虑到节点故障，能够快速切换。而到端侧查询时，TTL会在0~120之间。低于120是因为我们查询此结果的DNS server自身已经缓存了一定的时间。

双栈客户端同时查询

双栈客户端上，同时发起A类（IPv4）、AAAA类（IPv4）查询。

某运营商5G网络下DNS查询及响应

当两类查询都成功响应时，Android会将两类结果组合起来排序后返回给应用层。无论是A类地址先返回，还是AAAA类地址先返回，Android都会将IPv6地址放在前面（划重点，后面要考）。

-- app.dewu.com 的DNS查询结果
[app.dewu.com/2405:e000:1004:1::f3ff:4b49, app.dewu.com/203.107.32.125]

可以看到电信的LocalDNS服务器并未遵守TTL时间（app.dewu.com 的 TTL为60），而是进行了额外的缓存。这是部分运营商为了降低客户端的查询频率（降成本）而搞出的小把戏，不在我们的讨论范围内。

DNS数据包错误与重试

我们将DNS服务器设置为一个虚假的DNS服务器，来观察Android平台在DNS未返回时的重试逻辑。

DNS重试（主、备、隐藏款）

可以看到，0秒时向主DNS服务器发起查询，5秒向备DNS服务器发起查询，8秒向114发起查询。

现在我们想一下，在我们DNS查询时，只要0秒的第一次查询向主没有正常返回（比如丢包），即使备选正常，能成功查询到结果也是5秒钟后的事情了，而这意味着用户在5秒内无法正常的请求网络。然后，用户熟练的打开设置、点击用户反馈、选择白屏、输入些表达欣喜的文字、提交！（嘿，来活了）

那么我们能否通过多次查询来触发系统来同时发起多个查询请求呢？不行。当前Android内有一个同步栅栏，多个线程同时查询一个Host，只会允许一个通过。如果成功时，全部被阻拦的查询一同返回结果；如果失败时，再允许一个查询。也就是说，在这5秒内，我们只能静静的等着，让用户也等着。

主/备DNS服务器我们可以通过在设置中修改，而114这个隐藏款只出现在部分国产品牌上，不同品牌内置的隐藏备用DNS服务器也并不相同。

iOS平台的DNS行为

众所周知，iOS平台下的DNS异常率远远低于Android，甚至差了一个数量级。iOS为何如此优秀？

较长的缓存时长。当DNS的TTL较低时（比如3秒），iOS会忽略TTL值，直接缓存1分钟以上。
积极的重试逻辑。只要1秒内未收到响应立即进行多次重试，其中主DNS 6次，备DNS 8次。

DNS优化

通过对LocalDNS的行为分析，我们看到Android平台下的LocalDNS查询极其不可靠，好在我们并非只能通过LocalDNS来解析IP。任何将域名转换为IP的手段都可以使用，比如通过http获取、磁盘缓存等。

在LocalDNS的基础上，我们增加了HttpDNS，磁盘缓存来优化DNS问题。其中HttpDNS在第60ms异步启动，磁盘缓存在第6秒钟时异步启动。三种查询方式任意一个返回，则DNS结束。

HttpDNS

我们实现Http进行DNS查询，并将其作为备用DNS使用。在LocalDNS 60ms未成功返回时，异步启动HttpDNS进行查询。这将能解决LocalDNS下主DNS失败5秒后才会进行下一次重试的弊端。

HttpDNS的实现方式，我们暂时选择接入成熟的三方HttpDNS，快速解决用户在DNS方面的困境是主要原因之一。

当然，也并非全部域名通过HttpDNS查询都会有效果，比如localhost、IP地址等就需要从HttpDNS的查询中排除。

同步栅栏：当存在单个host的多个查询线程时，仅允许第一个线程查询，其他全部等待查询结果。（类似于Android系统对多线程同时查询时的处理）

磁盘缓存

DNS查询成功时，我们将查询结果缓存到磁盘上。在LocalDNS、HttpDNS都未如期返回时，将磁盘上缓存的结果返回给应用层。如此以来，只要历史上这个用户查询成功过，我们始终不会失败在DNS阶段。

需要注意的是，在磁盘上缓存IP时，需要按照网络类型、运营商进行缓存。原因是不同网络下的最佳IP往往不同，比如同一个CDN域名中国移动的CDN节点与中国电信的CDN节点会在各自的机房里。如果我们不分开存储，那么用户网络切换后，我们磁盘缓存出的IP或许可用，但可能不是最佳（延迟更高）。

此外，我们的磁盘缓存也完全忽略了DNS TTL。原因是我们将磁盘缓存作为其他DNS查询全部失败后的兜底手段使用，而非主要手段。即使TTL过期的IP可能会存在一些问题，但也不会有更坏的结果了。

收益情况

通过线上实验观察到，DNS异常率降低了60%以上。

不同配置下的DNS异常率对比

IPv6故障修复

前文提到对于双栈客户端，Android会将IPv6地址放在前面返回给应用层。本意上，IPv4地址即将枯竭而向IPv6过渡的方式，而这恰恰是Android平台在TCP建连阶段时遇到的最大问题。

用户A-DNS结果

我们来看一个例子，用户A访问 cdn.poizon.com 是DNS共响应了10个IPv6、10个IPv4，然而此用户IPv6无法访问，且给个IPv6都是建连10秒后超时，最终导致用户在第100秒时才在第11个IPv4地址上成功。

RFC6555 摘要

正如 RFC6555 摘要中描述的那样，当服务器的 IPv4 路径和协议正常，但IPv6 路径和协议不工作时，相对于IPv4单栈客户端，双栈客户端会经历显着的连接延迟。而这个延迟通常是10秒以上（IPv6的个数和建连超时时间的乘积）。

那么如何优化？

最简单的方式是禁用IPv6，简单到甚至只需要运维动动小手即可。但是由于众所周知的原因，我们国内对于推动IPv6十分积极，对于IPv6的浓度动不得。

最合理的方式自然是按照RFC6555描述的那样实现快乐眼球算法，但是开发成本和风险都较大。而线上时而有类似反馈。因此我们决定分两步走，先上线低风险的IPv6探测&重排序解压此困境，再实现快乐眼球算法。

OkHttp5.x 已支持RFC6555，但是目前尚未正式发布。且得物历史上对源码的修改较多，整体迁移到5.x成本较高。

IPv6探测&重排序

此实现的思路是既然IPv6可能故障，那么提前探测潜在故障。通过调整即将建连的IP列表的顺序来解决客户端建连到IPv4的延迟问题。

此实现在DNS查询成功之后，建连之前。因为不涉及修改OkHttp源码修改所以风险可控。

IPv6探测

如果IP列表中同时包含IPv6&IPv4，则对第一个IPv6地址同步进行Ping探测。如果250ms内探测成功或曾经探测成功，则认为IPv6正常。

重排序

如果IPv6畅通，则按照IPv6优先进行交叉排序。如果IPv6故障，则按照IPv4优先进行交叉排序。

# 重排序前
[
    "imagex-cdn.dewu.com\/2409:8c54:b010:b:8000:0:b00:13",
    "imagex-cdn.dewu.com\/2409:8c54:b010:b:8000:0:b00:10",
    "imagex-cdn.dewu.com\/183.240.183.19",
    "imagex-cdn.dewu.com\/183.240.183.15"
]
# 重排序后（IPv6探测失败）
[
    "imagex-cdn.dewu.com\/183.240.183.19",
    "imagex-cdn.dewu.com\/2409:8c54:b010:b:8000:0:b00:13",
    "imagex-cdn.dewu.com\/183.240.183.15",
    "imagex-cdn.dewu.com\/2409:8c54:b010:b:8000:0:b00:10"
]
# 重排序后（IPv6探测成功）
[
    "imagex-cdn.dewu.com\/2409:8c54:b010:b:8000:0:b00:13",
    "imagex-cdn.dewu.com\/183.240.183.19",
    "imagex-cdn.dewu.com\/2409:8c54:b010:b:8000:0:b00:10",
    "imagex-cdn.dewu.com\/183.240.183.15"
]

IPv6探测&重排序流程图

快乐眼球（HappyEyeball）

当前DNS返回的IP地址数量超过一个时，每250ms异步启动一个新的TCP建连，任意一个TCP建连成功，则断开其他TCP并开始同步TLS建连。

TLS 建连成功则返回此Connection，流程结束；TLS 建连失败时，如果是可恢复的TLS失败（部分SSLException），则立即重试；如果是不可恢复失败，则再次启动其他TCP的竞速。

核心修改点是原流程的建连部分。原流程中，在网络线程中同步的、依次进行TCP、TLS建连。新流程中，将TCP与TLS建连分开，竞速建连TCP，TCP建连完成后建连TLS。

OkHttp3.x 建连流程

OkHttp3.x 建连流程

注：OkHttp3.x 的nextRoute之间的循环在RetryAndFlow实现

OkHttp-HappyEyeball建连流程

OkHttp-HappyEyeball建连流程

具体实现方式可以参考OkHttp5.x 代码

收益情况

自IPv6优化上线后，再无相关IPv6相关用户反馈。

六、CDN质量问题治理

从白屏监控大盘中可以看到，CDN的问题可能只占据1%~2%，但是不同于通用网络问题，用户凭持着其他App可以用，但是得物App为什么白屏的疑问，是极容易引起线上反馈的一种case。故我们也是协同SRE团队、云厂商一起做了一些优化手段，力争在现有条件下将端侧的图片CDN质量调整到最优。

返回IP策略优化

从网络优化来看，DNS优化以及IPv6探测&重排序为我们解决了双栈IPv6问题、单IP不可用等问题，但CDN问题本身由于不同省份、不同区域等节点数量、网络硬件质量均存在差异，这部分是端侧无法弥补的，故我们想到了优化CDN返回IP策略的思路来规避以上问题。

返回IP优化策略

过程中考虑到得物IPv6浓度问题，最早期是返回了3个v4 IP、3个v6 IP的策略，但发现v6 IP数量变多后，由于LocalDNS天然会把v6 IP排放在v4 IP前面。此举在没有建连竞速优化的老版本下，会导致v6不通的建连时间被逐步拉长30s。故我们在尽可能保证v6浓度的情况下，将返回的v6 IP数量降低到了2个。

由于v6 IP优先请求的情况，我们考虑优先保证v6 IP的本省同大区覆盖，故对v6 IP的本省的大区返回粒度会比v4 IP更细些。
