破解gh-ost变更导致MySQL表膨胀之谜｜得物技术

一、问题背景

业务同学在 OneDBA 平台进行一次正常 DDL 变更完成后（变更内容跟此次问题无关），发现一些 SQL 开始出现慢查，同时变更后的表比变更前的表存储空间膨胀了几乎 100%。经过分析和流程复现完整还原了整个事件，发现了 MySQL 在平衡 B+tree 页分裂方面遇到单行记录太大时的一些缺陷，整理分享。

为了能更好的说明问题背后的机制，会进行一些关键的“MySQL原理”和“当前DDL变更流程”方面的知识铺垫，熟悉的同学可以跳过。

本次 DDL 变更后带来了如下问题：

• 变更后，表存储空间膨胀了几乎 100%；
• 变更后，表统计信息出现了严重偏差；
• 变更后，部分有排序的 SQL 出现了慢查。

现在来看，表空间膨胀跟统计信息出错是同一个问题导致，而统计信息出错间接导致了部分SQL出现了慢查，下面带着这些问题开始一步步分析找根因。

二、索引结构

B+tree

InnoDB 表是索引组织表，也就是所谓的索引即数据，数据即索引。索引分为聚集索引和二级索引，所有行数据都存储在聚集索引，二级索引存储的是字段值和主键，但不管哪种索引，其结构都是 B+tree 结构。

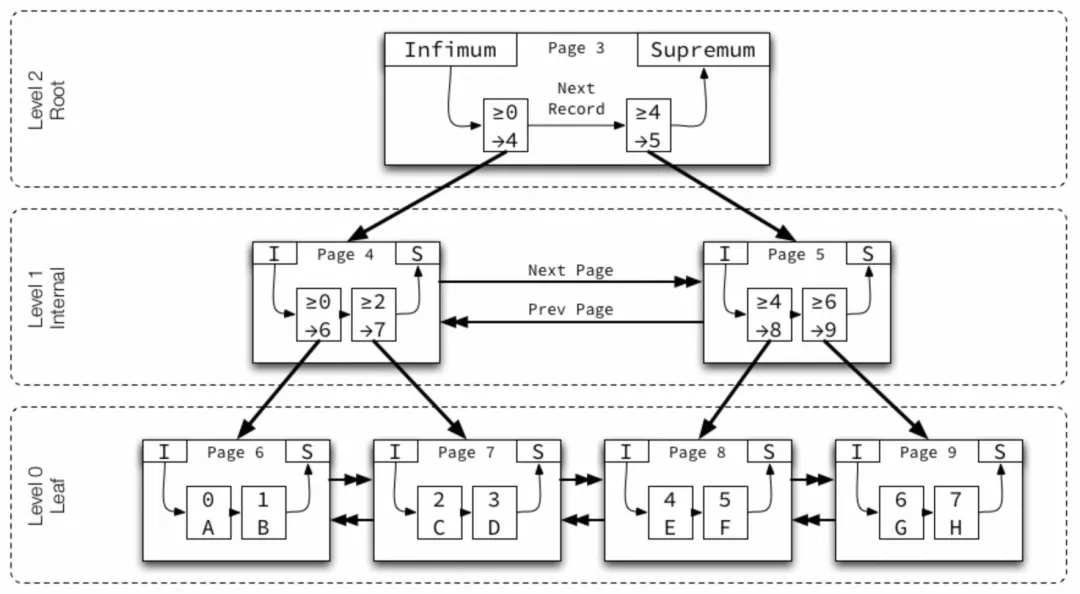

一棵 B+tree 分为根页、非叶子节点和叶子节点，一个简单的示意图（from Jeremy Cole）如下：

由于 InnoDB B+tree 结构高扇区特性，所以每个索引高度基本在 3-5 层之间，层级（Level）从叶子节点的 0 开始编号，沿树向上递增。每层的页面节点之间使用双向链表，前一个指针和后一个指针按key升序排列。

最小存储单位是页，每个页有一个编号，页内的记录使用单向链表，按 key 升序排列。每个数据页中有两个虚拟的行记录，用来限定记录的边界；其中最小值（Infimum）表示小于页面上任何 key 的值，并且始终是单向链表记录列表中的第一个记录；最大值（Supremum）表示大于页面上任何 key 的值，并且始终是单向链表记录列表中的最后一条记录。这两个值在页创建时被建立，并且在任何情况下不会被删除。

非叶子节点页包含子页的最小 key 和子页号，称为“节点指针”。

现在我们知道了我们插入的数据最终根据主键顺序存储在叶子节点（页）里面，可以满足点查和范围查询的需求。

页（page）

默认一个页 16K 大小，且 InnoDB 规定一个页最少能够存储两行数据，这里需要注意规定一个页最少能够存储两行数据是指在空间分配上，并不是说一个页必须要存两行，也可以存一行。

怎么实现一个页必须要能够存储两行记录呢？ 当一条记录 <8k 时会存储在当前页内，反之 >8k 时必须溢出存储，当前页只存储溢出页面的地址，需 20 个字节（行格式：Dynamic），这样就能保证一个页肯定能最少存储的下两条记录。

溢出页

当一个记录 >8k 时会循环查找可以溢出存储的字段，text类字段会优先溢出，没有就开始挑选 varchar 类字段，总之这是 InnoDB 内部行为，目前无法干预。

建表时无论是使用 text 类型，还是 varchar 类型，当大小 <8k 时都是存储在当前页，也就是在 B+tree 结构中，只有 >8k 时才会进行溢出存储。

页面分裂

随着表数据的变化，对记录的新增、更新、删除；那么如何在 B+tree 中高效管理动态数据也是一项核心挑战。

MySQL InnoDB 引擎通过页面分裂和页面合并两大关键机制来动态调整存储结构，不仅能确保数据的逻辑完整性和逻辑顺序正确，还能保证数据库的整体性能。这些机制发生于 InnoDB 的 B+tree 索引结构内部，其具体操作是：

• 页面分裂：当已满的索引页无法容纳新记录时，创建新页并重新分配记录。
• 页面合并：当页内记录因删除/更新低于阈值时，与相邻页合并以优化空间。

深入理解上述机制至关重要，因为页面的分裂与合并将直接影响存储效率、I/O模式、加锁行为及整体性能。其中页面的分裂一般分为两种：

• 中间点（mid point）分裂：将原始页面中50%数据移动到新申请页面，这是最普通的分裂方法。
• 插入点（insert point）分裂：判断本次插入是否递增 or 递减，如果判定为顺序插入，就在当前插入点进行分裂，这里情况细分较多，大部分情况是直接插入到新申请页面，也可能会涉及到已存在记录移动到新页面，有有些特殊情况下还会直接插入老的页面（老页面的记录被移动到新页面）。

表空间管理

InnoDB的B+tree是通过多层结构映射在磁盘上的，从它的逻辑存储结构来看，所有数据都被有逻辑地存放在一个空间中，这个空间就叫做表空间（tablespace）。表空间由段（segment）、区（extent）、页（page）组成，搞这么多手段的唯一目的就是为了降低IO的随机性，保证存储物理上尽可能是顺序的。

三、当前DDL变更机制

在整个数据库平台（OneDBA）构建过程中，MySQL 结构变更模块是核心基础能力，也是研发同学在日常业务迭代过程中使用频率较高的功能之一。

主要围绕对表加字段、加索引、改属性等操作，为了减少这些操作对线上数据库或业务的影响，早期便为 MySQL 结构变更开发了一套基于容器运行的无锁变更程序，核心采用的是全量数据复制+增量 binlog 回放来进行变更，也是业界通用做法（内部代号：dw-osc，基于 GitHub 开源的 ghost 工具二次开发），主要解决的核心问题：

• 实现无锁化的结构变更，变更过程中不会阻挡业务对表的读写操作。
• 实现变更不会导致较大主从数据延迟，避免业务从库读取不到数据导致业务故障。
• 实现同时支持大规模任务变更，使用容器实现使用完即销毁，无变更任务时不占用资源。

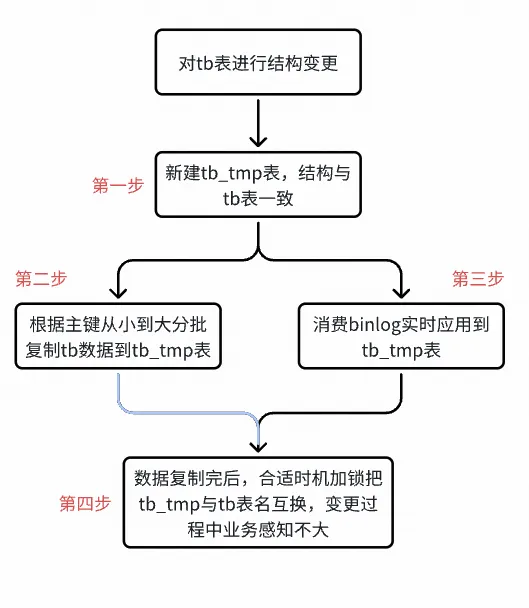

变更工具工作原理简单描述（重要）：

重点：

简单理解工具进行 DDL 变更过程中为了
