传输滤波器的选型及使用说明

主要介绍针对于复杂的工业设备中传输滤波器，也就是电源输入端的滤波器的选型及使用说明等介绍。我们这里的滤波器主要指的是AC电源输入滤波器/EMI滤波器/传输滤波器。

1 滤波器的主要类型

在介绍滤波器的主要类型之前，我们需要来了解概念：插入损耗。

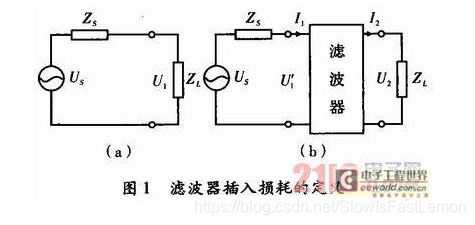

EMl滤波器的插入损耗：EMI滤波器对干扰噪声的抑制能力用插入损耗IL(Insertion Loss)来衡量。插入损耗定义为：没有滤波器接入时，从噪声源传输到负载的功率P1和接入滤波器后，从噪声源传输到负载的功率P2之比，用dB表示，滤波器接入前、后的电路如图1所示。

滤波器插入损耗的表达式为：

插入损耗的公式也可以变换为如下：

• IL = 10log(P1/P2) = 20log(U1/U2)

其中：

• P1表示我们在没有接入滤波器之前，噪声源的能量从驱动端传递到接收端的功率。
• P2表示我们在接入滤波器之后，噪声源的能量从驱动端传递到接收端的功率。

下面看一下以插入损耗表示的各种滤波器。

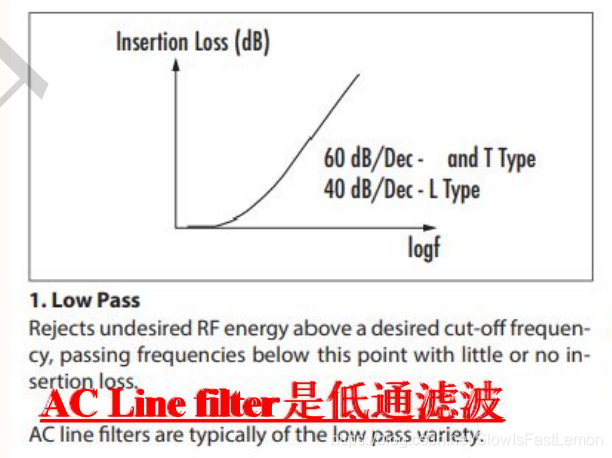

1.1 低通滤波器(LPF）

1.2 高通滤波器(HPF)
