AXI学习记录(7)------简易AXI Slave实现

---

---

前言

许久未更新了，之前的文章中简单介绍了AXI4相关内容，下面将简单介绍AXI4 Slave如何实现的，当然也包括AXI4 Master module和简单的Testbench。

---

1 Master rsim module的功能

下面将介绍Master rsim module具体实现了哪些功能，这里没有做的很复杂，就是一个简单的module：

1. 使用端口上的start_en信号开始；
2. 先进行写操作，即写入AWLEN+1个数，数据从1依次增加4，增加16次；
3. 写完后接着进行读操作，读取ARLEN+1个数。

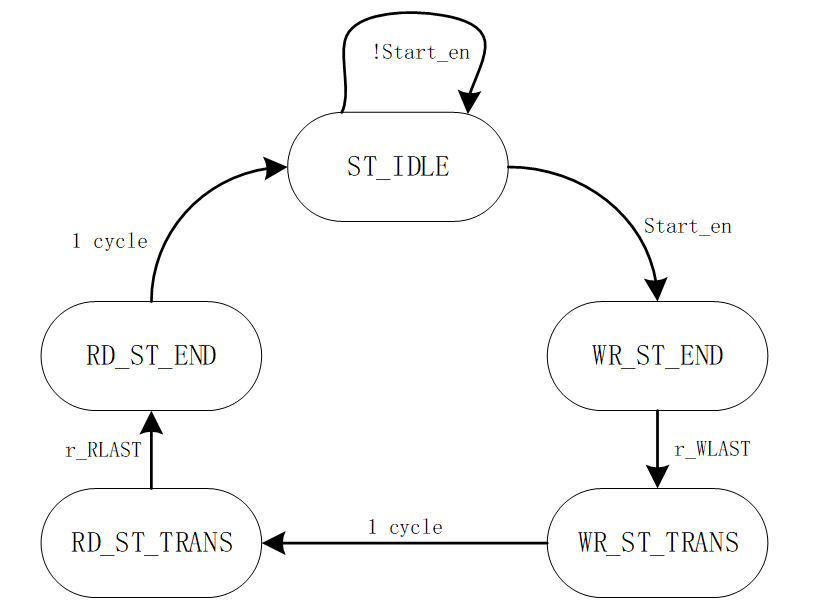

下图是Master module的简易状态机：

Master状态机RTL：

assign w_idle_to_start = ~r_master_en_d1 & MASTER_EN; // MASTER_EN posedge
always @(*) begin
    case(r_state_cur)
        ST_IDLE     :   r_state_next = w_idle_to_start  ? WR_ST_TRANS : ST_IDLE     ;
        WR_ST_TRANS :   r_state_next = r_WLAST          ? WR_ST_END   : WR_ST_TRANS ;
        WR_ST_END   :   r_state_next = RD_ST_TRANS                                  ;
        RD_ST_TRANS :   r_state_next = RLAST            ? RD_ST_END   : RD_ST_TRANS ;
        RD_ST_END   :   r_state_next = ST_IDLE                                      ;
        default     :   r_state_next = ST_IDLE                                      ;
    endcase
end

其余RTL见附件。

---

2 Slave的功能

2.1 写操作

1. 接收到Master给的AWVALID信号后，将Slave的AWREADY信号拉高，AWREADY信号持续1个Cycle后拉低。
2. 由于WDATA位宽为32bits，故AWSIZE的值只能是3’b000/001/010，这里固定为3’b010；
3. 使用AWSIZE为3’b010，对于BURST为INCR的情况，内部r_axi_s_awddr每次递增4，什么时候地址递增？在WVALID & WREADY = 1且地址counter不大于AWLEN时递增；
4. 当Slave接收到Master给的WVALID信号后，将WREADY信号拉高，该信号在WLAST=1时拉低。
5. Slave中将Master写的数据保存到SRAM(使用寄存器组表示)中，什么时候写有效，即WVALID & WREADY = 1有效，
6. 对于写回复，bresp信号则在WLAST是写0(OK)即可；而BVALID信号则在准备写入数据时拉高，收到BREADY时拉低。

写入SRAM RTL：

wire                            w_sram_wr_en = r_axi_s_wready & AXI_S_WVALID;
wire [ADDR_WIDTH-ADDR_LSB-1:0]  w_sram_addr  = r_axi_s_awv_arr_flag ? r_axi_s_araddr[ADDR_WIDTH-1:ADDR_LSB]:
                                                (r_axi_s_awv_awr_flag ? r_axi_s_awaddr[ADDR_WIDTH-1:ADDR_LSB]:0);

integer i;
always @(posedge AXI_S_ACLK or negedge AXI_S_ARESETN) begin
    if (~AXI_S_ARESETN) begin
        for (i=0; i<SRAM_DEPTH; i=i+1)
            r_sram[i] <= #udly {DATA_WIDTH{1'h0}};
    end
    else if (w_sram_wr_en) begin
        if (AXI_S_WSTRB[0])
            r_sram[w_sram_addr][ 7: 0] <= #udly AXI_S_WDATA[ 7: 0];
        if (AXI_S_WSTRB[1])
            r_sram[w_sram_addr][15: 8] <= #udly AXI_S_WDATA[15: 8];
        if (AXI_S_WSTRB[2])
            r_sram[w_sram_addr][23:16] <= #udly AXI_S_WDATA[23:16];
        if (AXI_S_WSTRB[3])
            r_sram[w_sram_addr][31:24] <= #udly AXI_S_WDATA[31:24];
    end
end

2.2 读操作

1. 接收到Master给的ARVALID信号后，将Slave的ARREADY信号拉高，ARREADY信号持续1个Cycle后拉低。
2. 由于RDATA位宽为32bits，故ARSIZE的值只能是3’b000/001/010，这里固定为3’b010；
3. 使用ARSIZE为3’b010，对于BURST为INCR的情况，内部r_axi_s_arddr每次递增4，什么时候地址递增？在RVALID & RREADY = 1且地址counter不大于ARLEN时递增；
4. 当Slave接收到Master给的RREADY信号后，将RVALID信号拉高，该信号在RLAST=1时拉低。
5. 读操作需要生成RLAST，怎么生成呢？对读取数据进行计数，记到ARLEN-1时将RLAST拉高，起个Cycle拉低。
6. Master从Slave的SRAM中读取数据，什么时候读有效，即RVALID& RREADY = 1有效；
7. 对于读回复，bresp信号则在接收到r_axi_s_awv_arr_flag时为0(OK)即可；

从SRAM读取数据RTL：

wire                    w_sram_rd_en    = AXI_S_RREADY & r_axi_s_rvalid;
wire [DATA_WIDTH-1:0]   w_sram_data_out = r_sram[w_sram_addr];
always @(posedge AXI_S_ACLK or negedge AXI_S_ARESETN) begin
    if (~AXI_S_ARESETN)
        r_axi_s_rdata <= #udly {DATA_WIDTH{1'h0}};
    else if (w_sram_rd_en)
        r_axi_s_rdata <= #udly w_sram_data_out;
end

---

3 结果分析

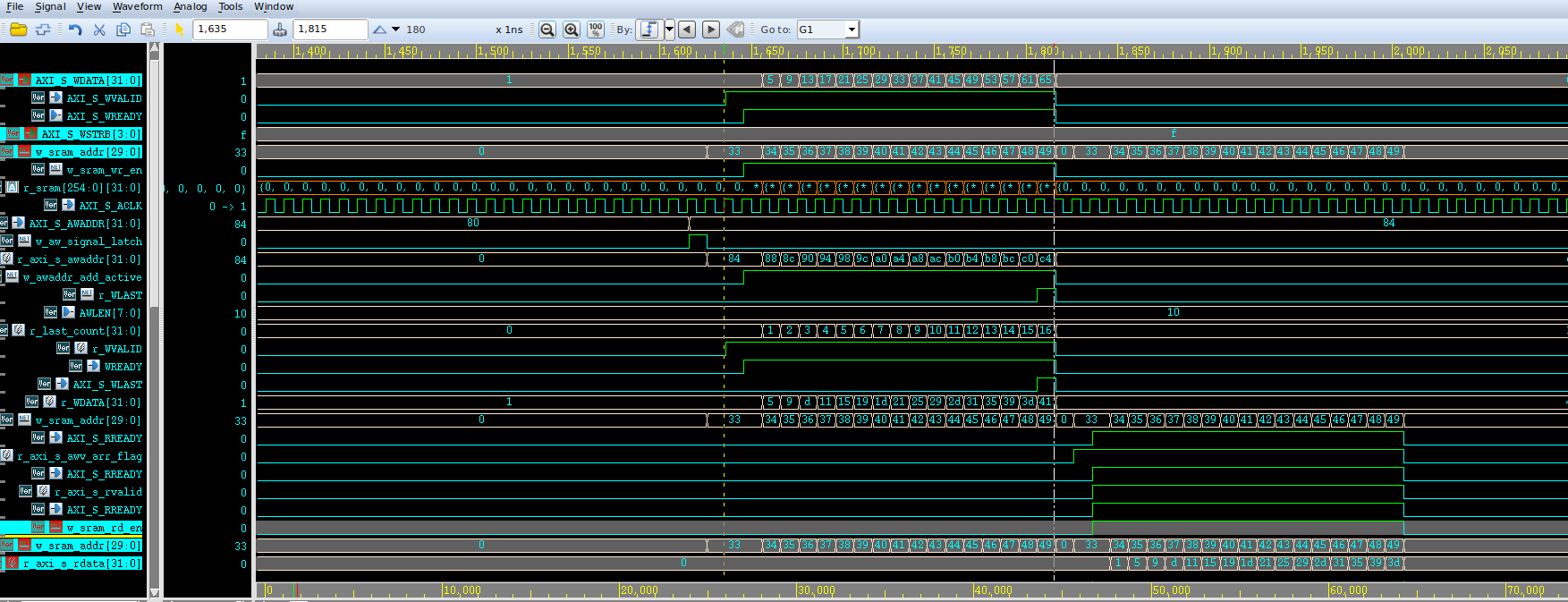

如下图所示，先写入AWLEN+1个起始为1依次递增4的数据，再读取出ARLEN+1个数据，可以看到r_axi_s_rdata和AXI_S_WDATA相同。基本功能OK。

3.1 参考RTL

参考RTL路径：AXI4 Simple all RTL

参考make vcs/verdi 命令：

#------------------------------------------------------------------------------------
# VCS
vcs : vcs -f file_list -timescale=1ns/1ns -full64 -R +vc +v2k -sverilog -debug_access+all |tee vcs.log
#------------------------------------------------------------------------------------
# verdi
verdi : verdi -sv -f file_list -ssf verilog.fsdb &
#------------------------------------------------------------------------------------

总结

本文简单介绍了AXI4 Master rsim module和AXI4 Slave的实现。后续研究一下outstanding功能，再看看能否将Slave在TSMC某个工艺上综合一下看看怎么个事。
