跟我一起认识基础的元器件 Part1
hello大家好，本文记录我在b站上学习的心得，内容源自UP主“软妹不能玩单片机吗”的元器件介绍，希望对大家亦有帮助。
电阻器

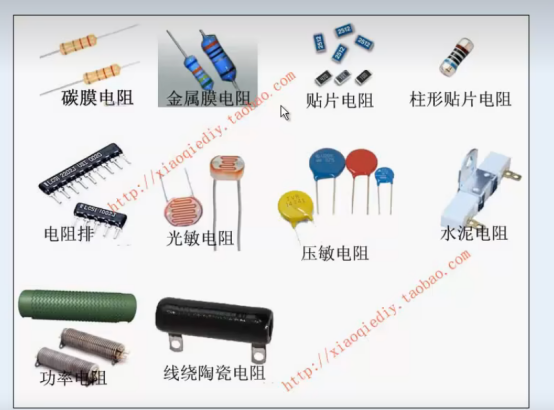

1.电阻的分类：

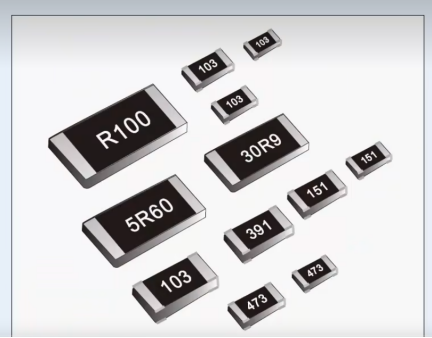

2.贴片电阻
（最常用）
电阻的表示方法
直标法
直标阻值电阻器是阻值印在电阻器外表上了，例如1R2=1.2欧，100K=100千欧，1M=1兆欧…
如果没有R/K/M字母而只直标数字：
3位数识读法：第一，二位数表示有效数，第三位表示10的乘方数，如103=10X10^3=10000欧即10KΩ。
4位数识读法：一，二、三位数表示有效数，第四位表示10的乘方数，如1022=102X10^2=10200欧即10.2KΩ。

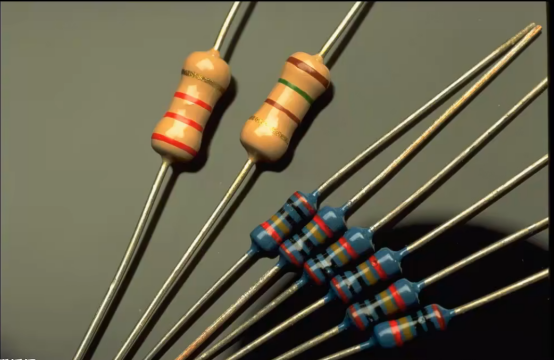

色标法

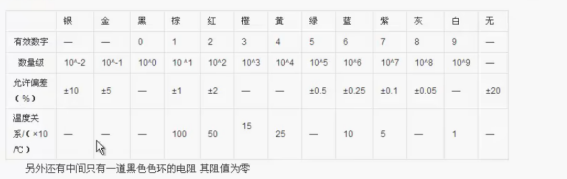

看色环颜色读阻值
电阻的测量方法（检验电阻是否正常）的方法：万用电表&数字电桥

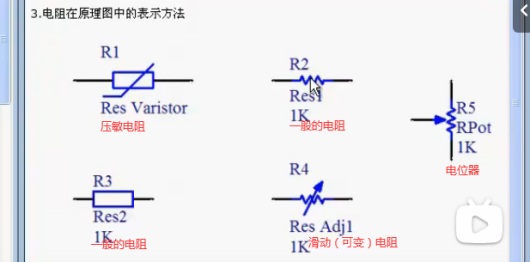

电阻在原理图中的表示方法

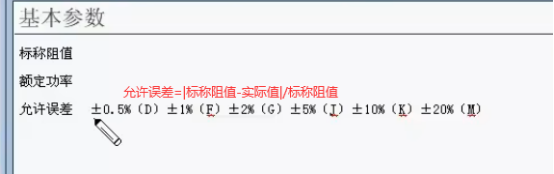

6.电阻的基本参数
补充：电阻的额定功率有1/16w,1/8w,1/4w,1/2w,1w,2w,3w,5w等等
电阻的功能：分压、限流、测温，防浪涌。

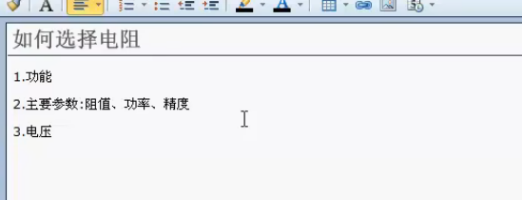

如何选择电阻
电压是因为要防止超过他的安全电压
