记录我的51单片机 Day2

今天是我进行创作的第二天，马上过年了，祝大家新年快乐~学习进步！

[7-1]定时器

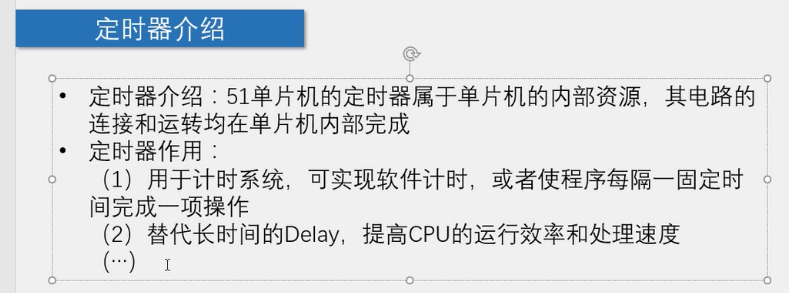

一、定时器介绍

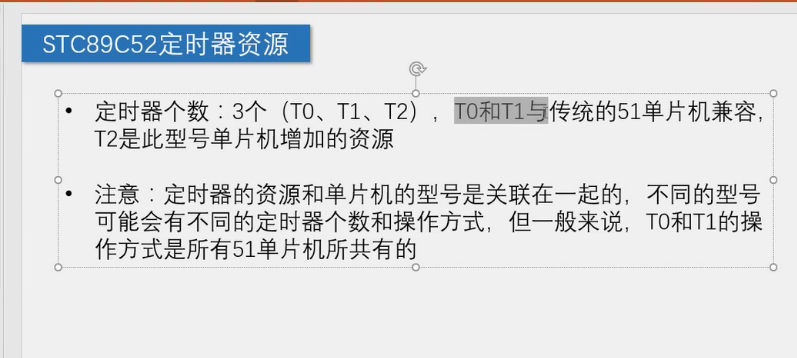

二、STC89C52定时器资源

（各种型号定时器数目可能不同，查手册）

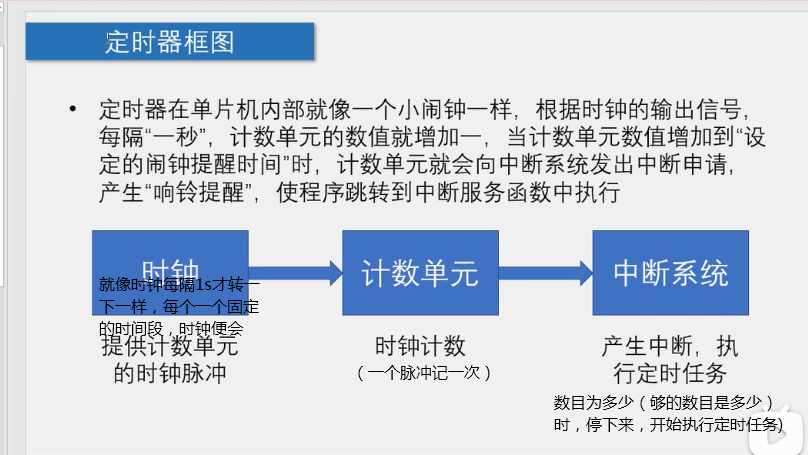

三、定时器是如何工作的

(要补充的我已经写在图里了，各位请看图)

1.然后有时候这个“时钟脉冲”也可以简称为“时钟”，也可以理解为一种数字，但是和时钟本身的意义不一样。

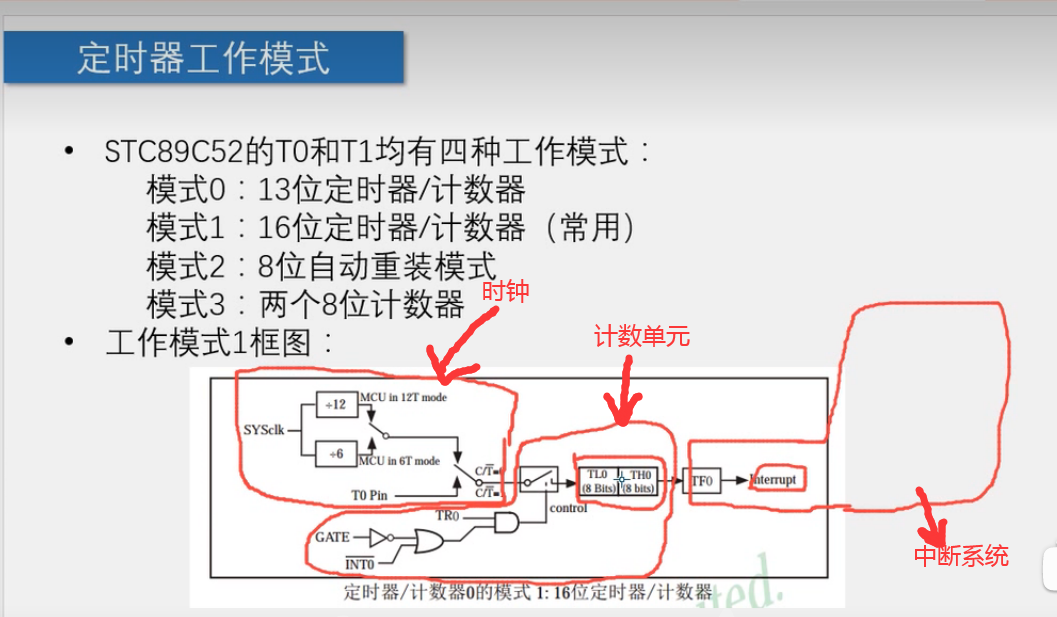

四、定时器工作模式（较刚才更加严谨和详细）

1. 一共有模式0,1,2,3四种模式，但是只讲模式1，最常用，其他不常用。

2. 计数单元最多记65535位，65535的下一位给出的结果（数字）是0。

3. 定时器的像计数器一样的功能体现在其计数单元的计数能力上。

4. 控制位

这是控制位，实现时钟是怎么过来的， 控制定时器是不是启动，是不是暂停等等的功能

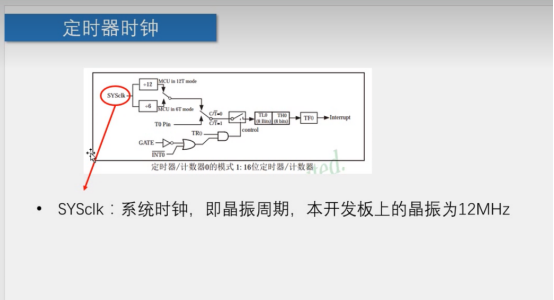

五、定时器中的时钟部分

1. 有两种输入方式，系统时钟和外接的时钟（T0 Pin），当用系统时钟时，这是个完整的定时器，当用外接的时钟时，剩下的部分就只能起到计数的作用了，因此也就变成了计数器。

2. 这是晶振

3. 这两个分支代表着两种分频，上面一种输出的频率是1Mhz。

4. 中间这部分，=1时是系统时钟，=0时是外部时钟。

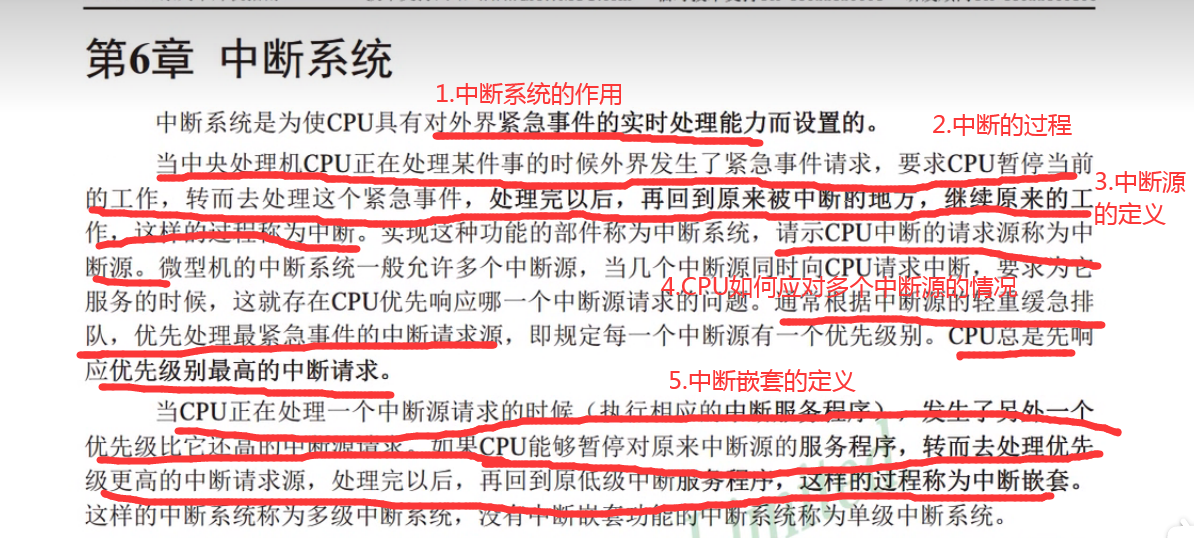

五、中断系统

1. 中断系统的作用

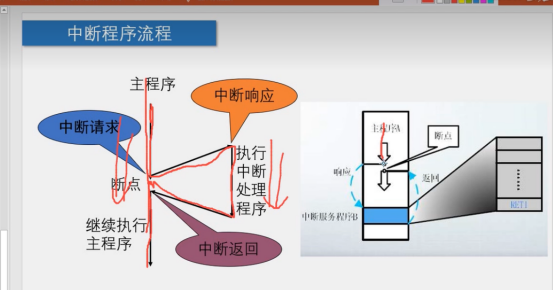

2. 中断的过程

3. 中断源的定义

4. CPU如何应对多个中断源同时打扰的情况

5. 中断嵌套的定义

6. 就好比正在写作业然后电话响了，水也开了

图解

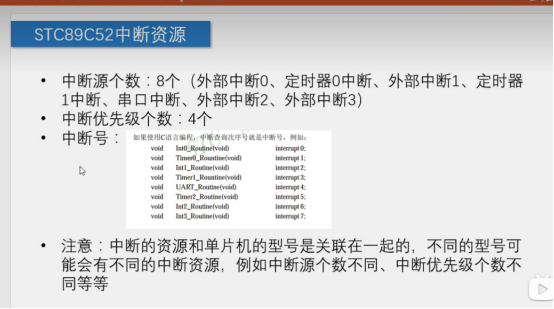

六、STC89C52中断资源

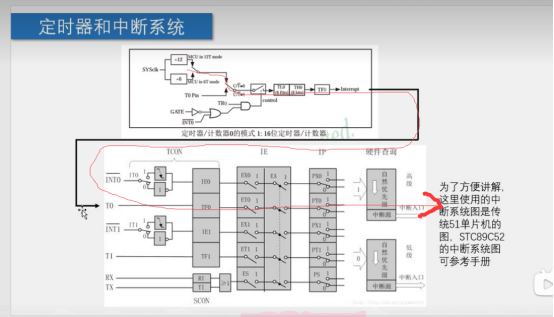

七、定时器和中断系统连起来是怎么工作的呢（全过程）

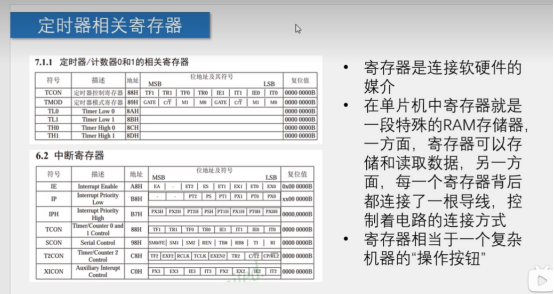

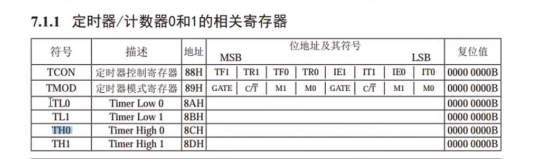

八、寄存器

1. 寄存器可以理解为一个“钦差大臣”，按照你的命令，他会毫不留情地根据他的“手段”对相应的部分进行控制，以实现相应的功能。所以他相当于一个电子世界的“你”，是那些复杂世界中众多功能的主导者（疑）。

预注：后面跟1的就是定时器1的，后面跟0的就是定时器0的。

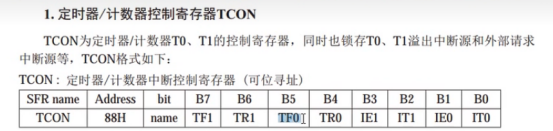

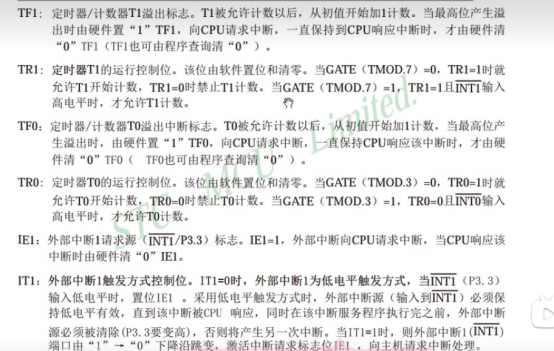

2.定时器/计数器控制寄存器TCON

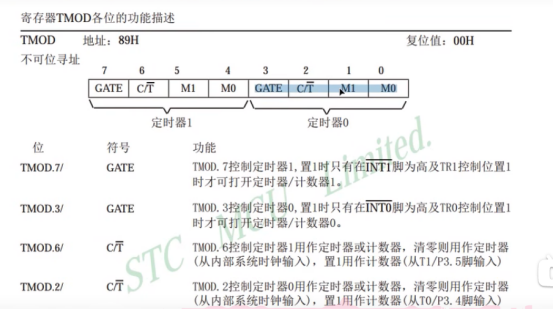

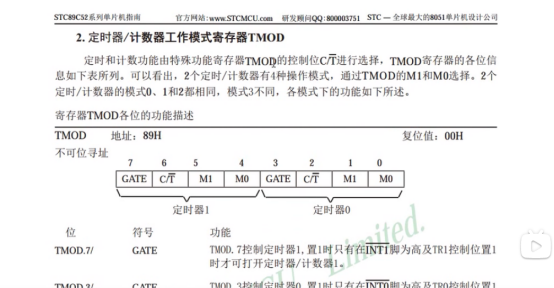

3.定时器/计数器工作模式寄存器TMOD

4.工作模式1的左下角：

5.剩下两种简单的寄存器

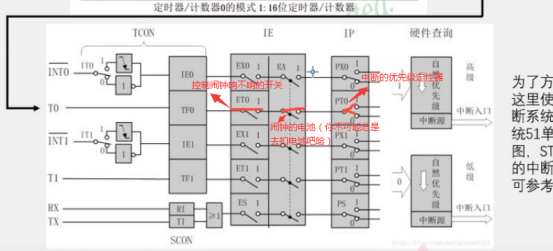

6.中断系统中的寄存器分析

2. 想要实现中断，我们配置这些寄存器就好了。

结束到头了呢~

个人观点＆结语~：定时器化时为数，在数字的层面实现了时间的定性，是一个沟通计算机与时间的方法、方式。定时器的“定”性体现在其将时间精准的确定了下来，用数的方式使它从虚无缥缈变得板上钉钉。

~~
