记录我的51单片机

本人只是一个刚入学一个学期的大一新生，只有两个半月的单片机学习史，今天就先记录一下串口通信的学习笔记，笔记内容肯定不是我创始的，我只是记录江科大大佬的讲课笔记，以及我自己的一些理解~

[8-1]串口通信

一、串口介绍

1. 串口是什么：首先串口是一种接口（不是虚无缥缈的，而是一种实体），全称是串行（通信）接口，别名叫COM口（cluster communication port）

标准的串口都是这样的（VGA虽然外观上三排15孔与之极像，但截然不同）

2. 串口通信：串口通信是指外设和计算机间，通过数据信号线、地线、控制线等，按位进行传输数据的一种通讯方式。单片机的串口可以使单片机与计算机，电脑，各式各样的模块互相通信，交互能力增强。

3. UART：通用异步收发器，能实现单片机的串口通信，其实是一种通信接口，如同我们电脑旁边的插口一样。

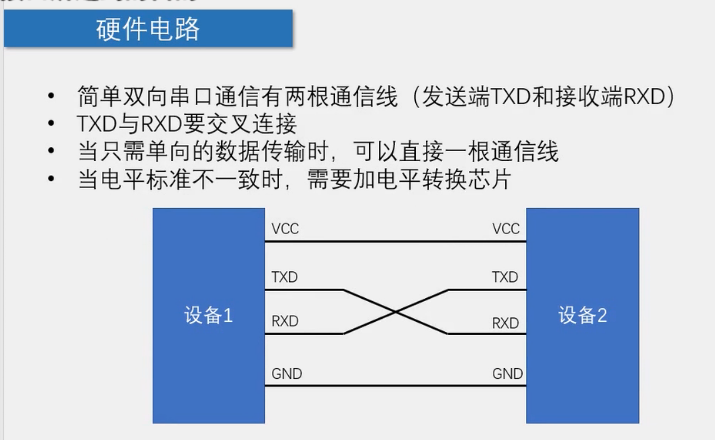

二、硬件电路

ex简写为x

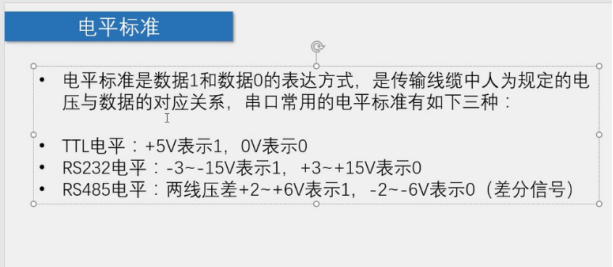

三、电平标准

前两者是对GND的电压，RS485是两线自己的差（前者减后者，结果的正负给前者）

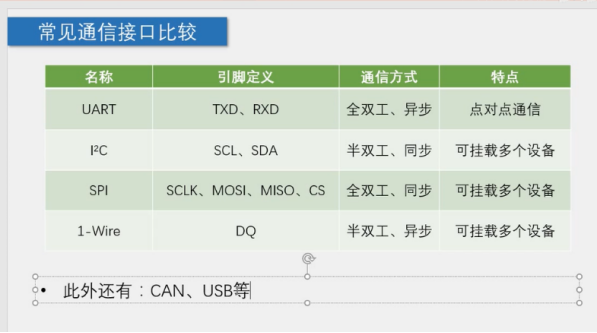

四、常见通信接口比较

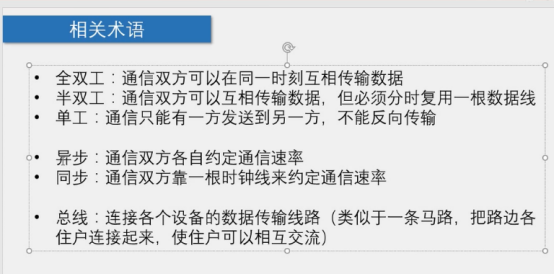

五、相关术语

4. 双工，单工这个“双”、“单”指的就是通信是双方还是单方发数据；然后这个“工”个人认为也是工作的意思。

5. 然后全双工就像骂街，你来我往，没有限制，还能同时喷

半双工就像辩论，不能同时说，要你说完了我才能登场

单工就像只能老师给学生讲课，不能让学生去评职称（学生真的不懂啊，那种学过的学生之所以能给别人讲，那其实那个时候他已经是老师的身份了）

异步就像是俩人约好，你吸完气我才能再呼出去，不能你没吸或者正在吸我就呼，而必须我呼完了你再吸，因为俩人能不能约好是个问题，所以相形见绌，只能沦为“异步”。

同步就像是自己的呼吸，被自己的大脑控制着（一根时钟线），肯定很“同步”嘛。

而且其实异步就相当于大脑的活（一根时钟线）被俩人商量着干了了。

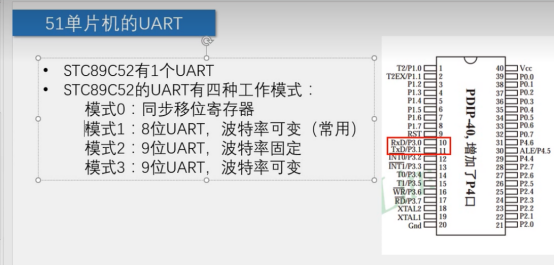

6. 单片机的UART

这里只讲模式1，剩下不常用

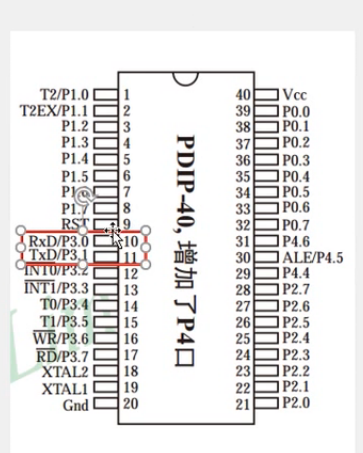

RxD/P3.0、TxD/P3.1都是复用的关系，然后你写啥他就是啥，写成P3.0就代表你操作的是IO口，如果写的是TxD那就通过IO口发送数据了。

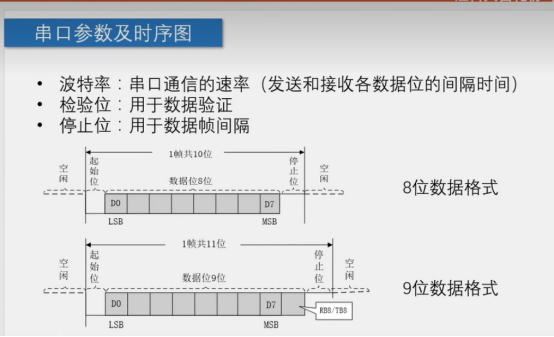

七、串口参数及时序图

1.发送和接受各个数据位的间隔时间，第一轮呼和吸的间隔时间，第二轮呼和吸的间隔时间，第一位数据发出去和接受到间隔的时间。

2.检验位就是9位UART的第9位,检查能力有限。

3.停止位如图所示。

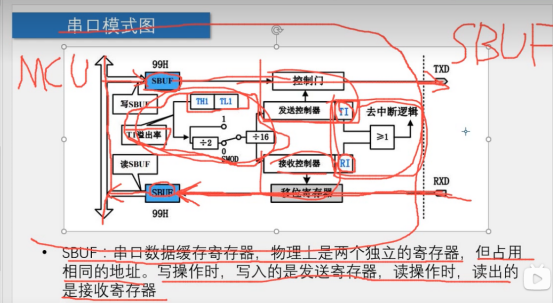

八、串口模式图

九、

十、

（到底选原创还是转载真的很纠结，因为虽然这只是我的笔记，但是里面大部分都有我自己的思考，但是感觉还是接近原创一些吧）
