PointPillars: Fast Encoders for Object Detection from Point Clouds论文阅读

PointPillars: Fast Encoders for Object Detection from Point Clouds

用于激光雷达点云目标检测的快速编码器

一、摘要

点云编码可分为两种类型：固定编码器往往速度快，但牺牲了精度；而从数据中学习的编码器更准确，但速度较慢。

本文提出的PointPillars,利用PointNets来学习以体柱组织的点云特征；检测速度非常快，可以达到60Hz。

二、引言

激光雷达点云在三维空间中通常是稀疏分布的，而相机图像在二维空间中具有丰富的色彩、亮度等信息。因此，一般的图像卷积框架不适用于3D点云目标的检测，需要重新设计。PointPillars使用一种新型编码器，它学习点云体柱上的特征来预测对象的3D方框。

传统方法

• VoxelNet：点网络被应用于体素，然后由一组3D卷积层处理，随后是2D bckbone和检测头 detect head，但是耗时太长。
• Frustum PointNet：使用PointNets来分割和分类视锥中的点云，视锥空间是将二维图像上的检测投影到3D中生成的，但是网络较复杂。

三、PointPillars Network

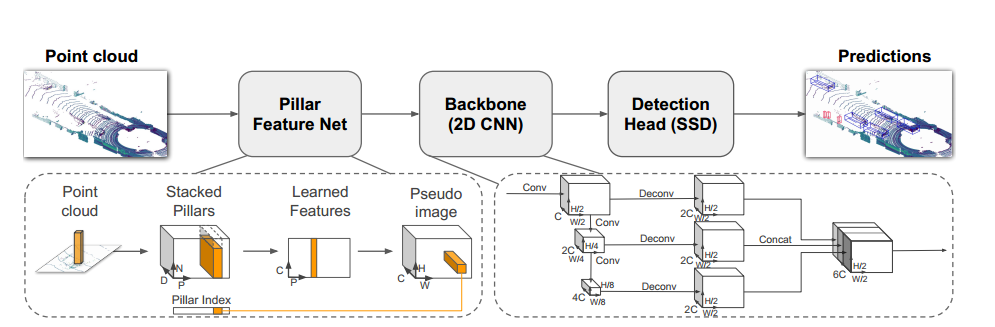

由三部分组成：

• Encoder network，将点云转换为稀疏伪图像的特征编码器网络；
• backbone，提取伪图像特征的2D卷积backbone网络；
• Detection Head，检测头，目标3D检测框的生成

3.1、Encoder network

每个点云使用一个九维向量表示$D=(x,y,z,r,x_c,y_c,z_c,x_p,y_p)$,$x,y,z,r$为该点云的三维坐标和反射强度，$x_c,y_c,z_c$为该点云所处Pillar中所有点的几何中心 $x_p,y_p$为$x-x_c,y-y_c$ ，反映了点与几何中心的相对位置。

假设每个样本中有 $P$个非空的pillars，每个pillar中有 N个点云数据，那么这个样本就可以用一个 $(D,P,N)$ 张量表示,实现了点云数据的张量化。

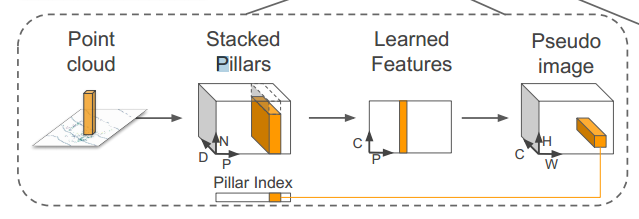

接着需要对张量化的点云数据进行处理和特征提取，卷积得到$(C,P,N)$的张量，接着池化得到$(C,P)$维度的特征图，再将$P$转为$(H,W)$，生成了形如$(C,H,W)$的伪图片，上图展示了这个过程。

3.2、backbone

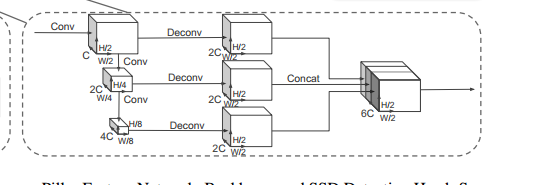

两个子网络：

• 第一个子网络对特征图降采样得到不同尺度的特征，通道特征维度上升
• 第二个子网络将不同尺度的特征图上采样为一致的尺寸，便于后续的融合

优点：不同分辨率的特征图负责不同大小物体的检测，增强检测效果。比如分辨率大的特征图往往感受野较小，适合捕捉小物体。

3.3、Detection Head

使用SSD来进行3D物体检测，同时计算先验框和真值的2D IoU

四、相关细节

4.1、损失函数

检测损失：对于Detection Head得到的三维检测框$(x,y,z,w,h,l,\theta )$,设检测框和真值的偏差为：
$$\begin{array}{rl}& \Delta x=\frac{x^{gt}-x^a}{d^a},\Delta y=\frac{y^{gt}-y^a}{d^a},\Delta z=\frac{z^{gt}-z^a}{h^a}\\ & \Delta w=\log \frac{w^{gt}}{w^a},\Delta l=\log \frac{l^{gt}}{l^a},\Delta h=\log \frac{h^{gt}}{h^a}\\ & \Delta \theta =\sin \left({\theta }^{gt}-{\theta }^a\right),\end{array}$$
其中有
$$\begin{array}{r}{d}^a=\sqrt{(w^a{)}^2+(l^a{)}^2}.\end{array}$$
则检测损失为
$${\mathcal{L}}_{loc}=\sum _{b\in (x,y,z,w,l,h,\theta )}\text{SmoothL1 }(\Delta b)$$
分类损失：
$${\mathcal{L}}_{cls}=-{\alpha }_a{\left(1-p^a\right)}^{\gamma }\log p^a,$$
其中$P^a$是锚定框的类别概率，${\alpha }_a=0.25$和$\gamma =2$。

物体方向损失：
$${\mathcal{L}}_{dir}=Softmax$$
因此，总损失为
$$\mathcal{L}=\frac{1}{N_{pos}}\left({\beta }_{loc}{\mathcal{L}}_{loc}+{\beta }_{cls}{\mathcal{L}}_{cls}+{\beta }_{dir}{\mathcal{L}}_{dir}\right)$$

4.2、数据增强

• 为所有落在3D框内的关联点云创建一个GT真实框的查找表，从样本中随机挑选15个汽车、0个行人、8个自行车samples。放入当前点云中。
• 对GT真实框进行旋转和平移
• 模拟激光雷达的定位噪声，对点云进行镜像翻转，全局缩放、旋转和平移。
