Exynos 4412简介：

Exynos 4412又称为Exynos 4 Quad，Exynos 4412采用了三星32nm HKMG工艺，是三星的第一款四核处理器。

【1】led灯试验

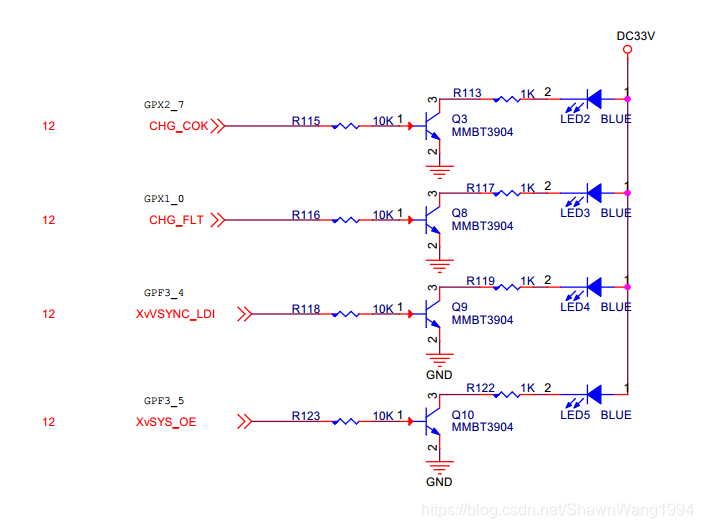

1.查看原理图，分析LED灯的工作条件（亮/灭），以LED2为例：
在这里插入图片描述
由原理图可知：GPX2_7输出高电平时LED亮；GPX2_7输出低电平时LED灭。

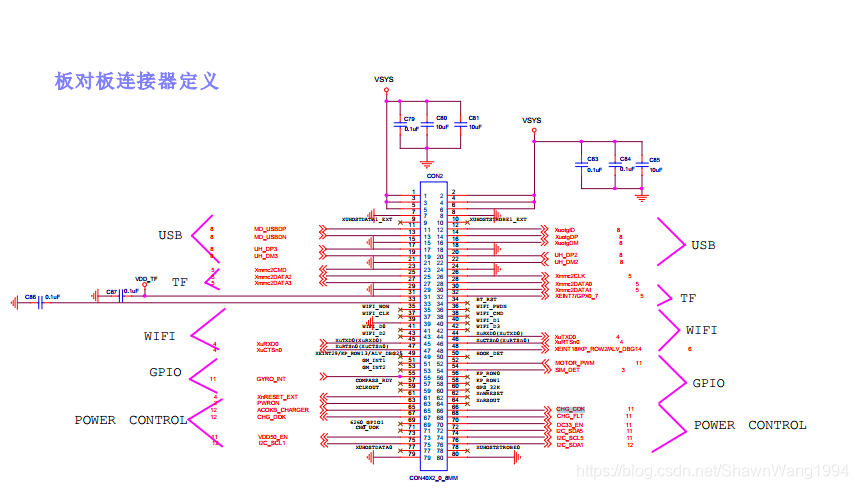

2根据底板PDF原理图找到外设和SOC之间的物理连接引脚：GPX2_7
在这里插入图片描述
在这里插入图片描述

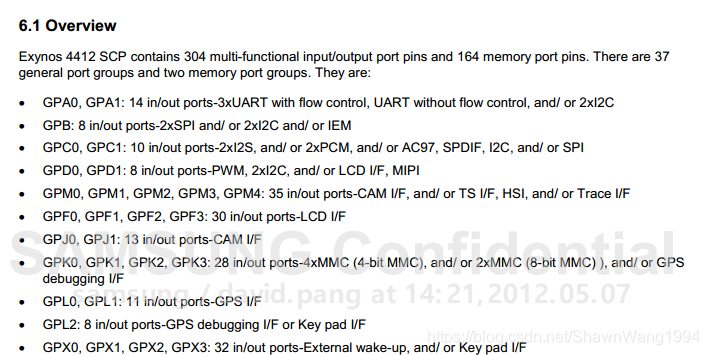

3.打开芯片用户手册，找到对应的章节（GPIO章节），先看下概述了解硬件引脚情况，根据需要（控制LED灯）选择引脚的功能为I/O功能，设置相应寄存器（CON控制，DAT输入/输出数值。）
在这里插入图片描述

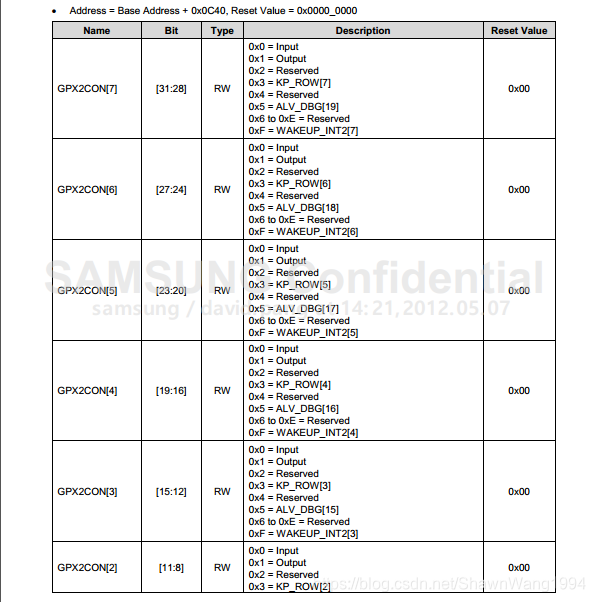

找到GPX2相关内容：
在这里插入图片描述

//设置引脚功能为output
	GPX2.CON &= ~(
