接口技术：
说白了就是，你要控制什么的东西然后，你找出这个东西是哪个口来控制，这个口所对应的是那个控制器，那你往那个控制器里面去配置一些寄存器就可以实现了（配置控制器里面的寄存器）
GPIO
在这里插入图片描述

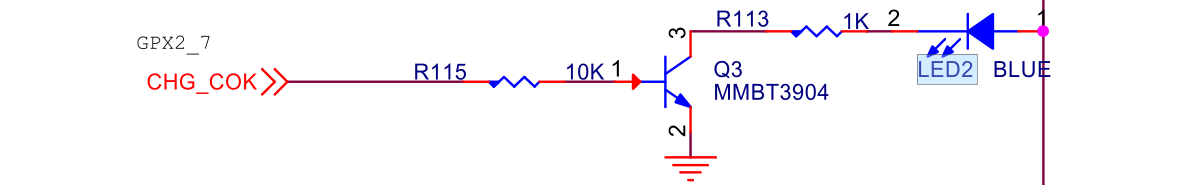

我们这里要控制一盏的（LED2）

翻芯片手册，找gpx2-7;

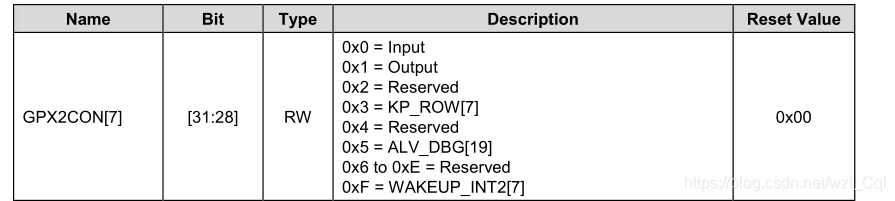

这里配置的是gpx2con寄存器，基本上每一个寄存器都是3位，你配置[31-28]就是配置了gpx2con[7]的状态，这里我们配置为输出（output mode）就是GPX2CON的31-28位为0x1
GPX2CON = 0X01000000;
这样写是错误的，因为你改变了其它位的值，比如我的GPX2CON[6]在UART状态，你直接就给我改成了input输入状态了
我们要只改我们想要改变的值
用位运算
gpx2con = gpx2con | (0x1 << 28)
（这样写，明显也是错的，你没有把31~29位清零，万一之前有值呢？）
所以我们应该先把31~28位清零，再把28位置一
GPX2CON = GPX2CON & (~(0XF << 28)) | (0X1 << 8)
下面还要配置一个数据位
在这里插入图片描述

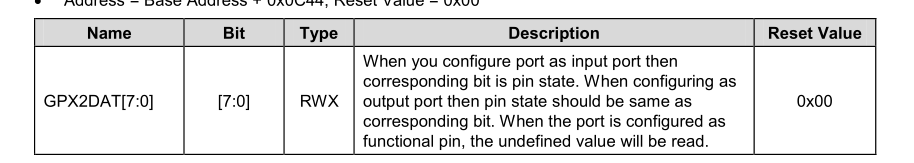

GPX2DAT寄存器虽然是32位寄存器但是它只用了8位，英文解读为第几位为1，那么第几为输出为高电平
gpx2dat = gpx2dat | (0x1 << 8)
代码：

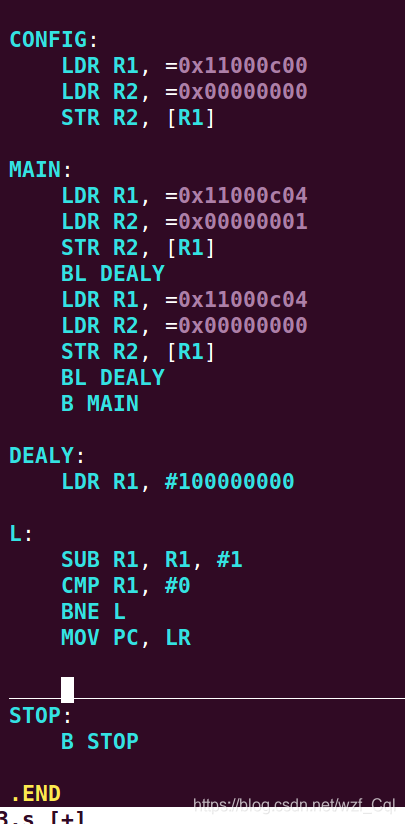

汇编：

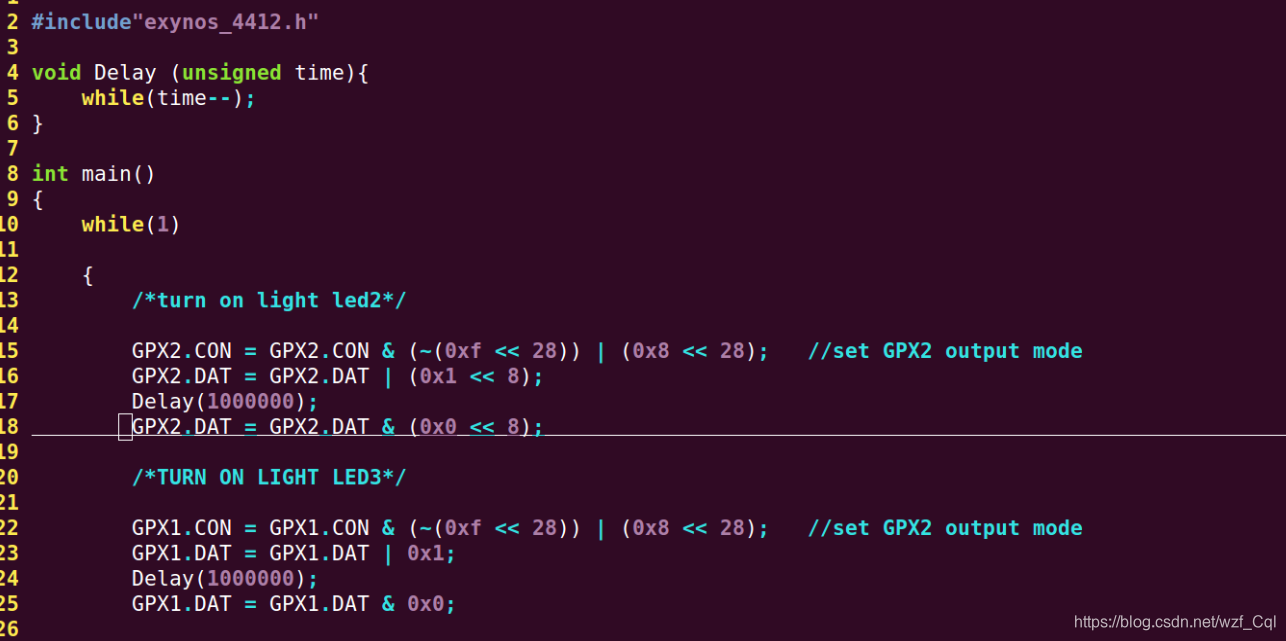

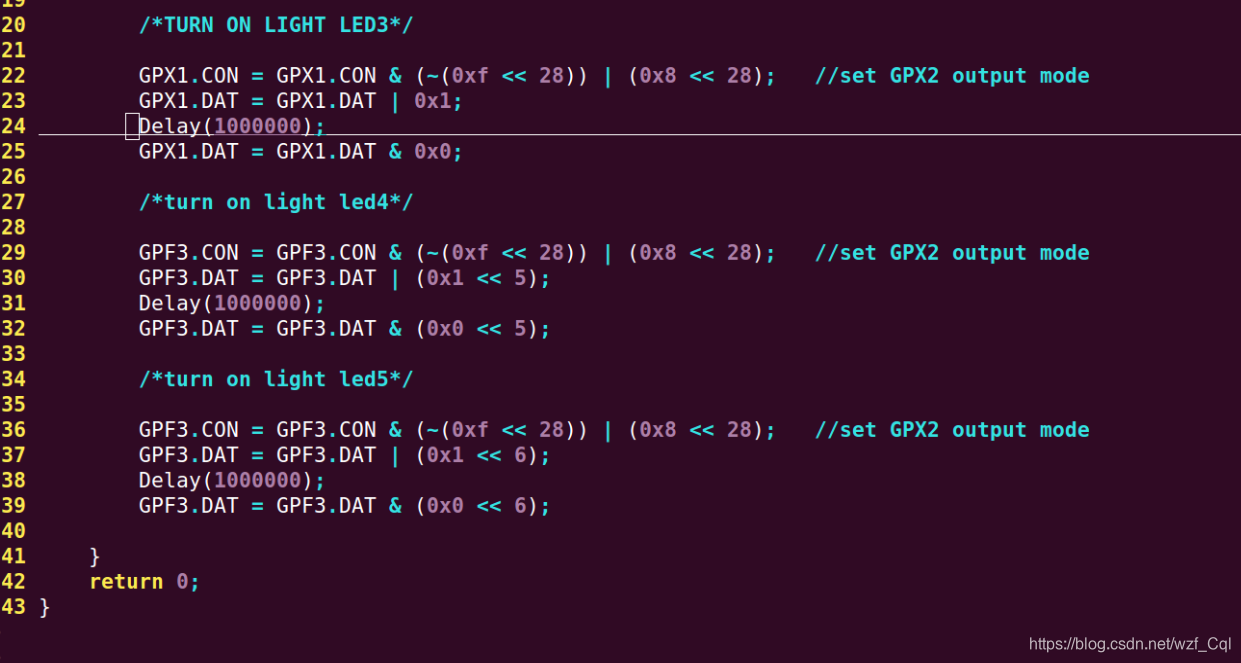

C

在这里，我们的板子还没有装操作系统，这样写的cpu肯定不认识，所以我们使用了，c工程和封装，利用makefile去编译成.bin文件，
MAKEFILE我也写不来，不要问我。
