FreeRTOS图示理解

仅供本人查阅

前后台系统（裸机）

缺点：

实时性不能保证，事件可能无法得到及时处理。

存在CPU空转的情况，CPU利用率不搞，白白浪费功耗。

强迫人按照机器的顺序工作方式思考编码，当任务越多,代码结构越复杂，编码难度越大。

解决裸机编程方法

实时性不高
主程序尽量少用delay 通过硬件定时器做事件处理增强实时性

CPU利用率不高
中断程序不要加延时

代码结构复杂
高内聚低耦合 .c.h与其他功能相关联性太大太多

  1. 状态机编程
  2. 面向对象思想 多态 继承 复用抽象

FreeRTOS全称

实时操作系统，强调的是：实时性。
实时操作系统又分为硬实时和软实时。硬实时要求在规定的时间内必须完成操作，硬实时系统不允许超时，在软实时里面处理过程超时的后果就没有那么严格。

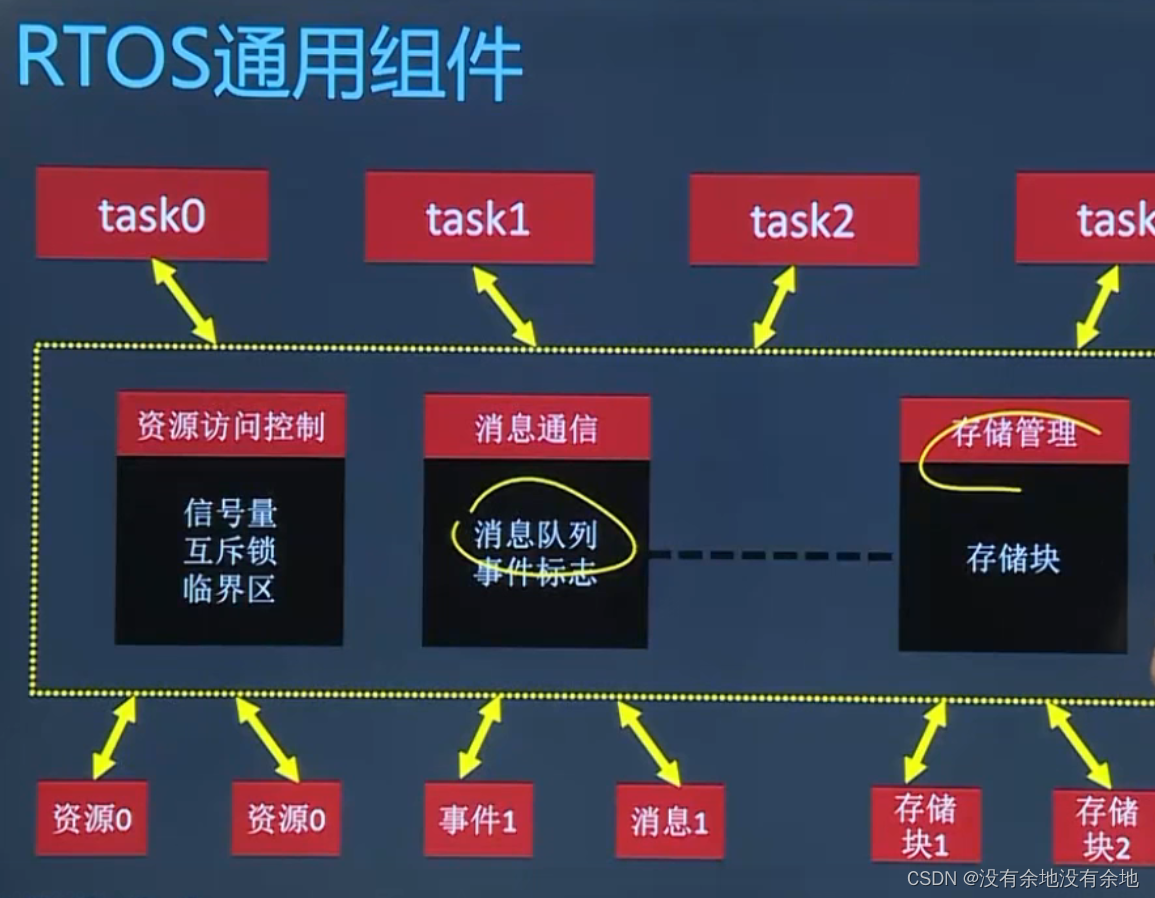

在实时操作系统中，我们可以把要实现的功能划分为多个任务，每个任务负责实现其中的一部分，每个任务都是一个很简单的程序，通常是个死循环。

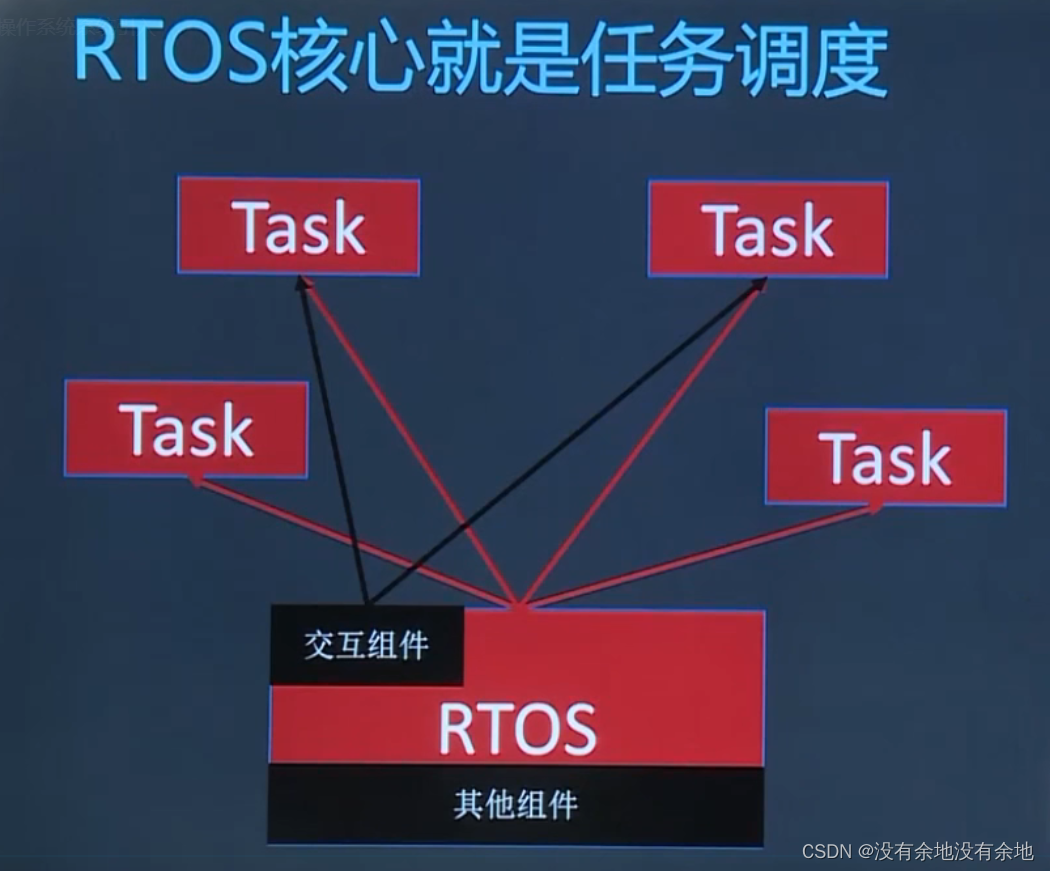

RTOS操作系统：FreeRTOS，UCOS，RTX，RT-Thread, DJYOS操作系统的核心内容在于：实时内核。

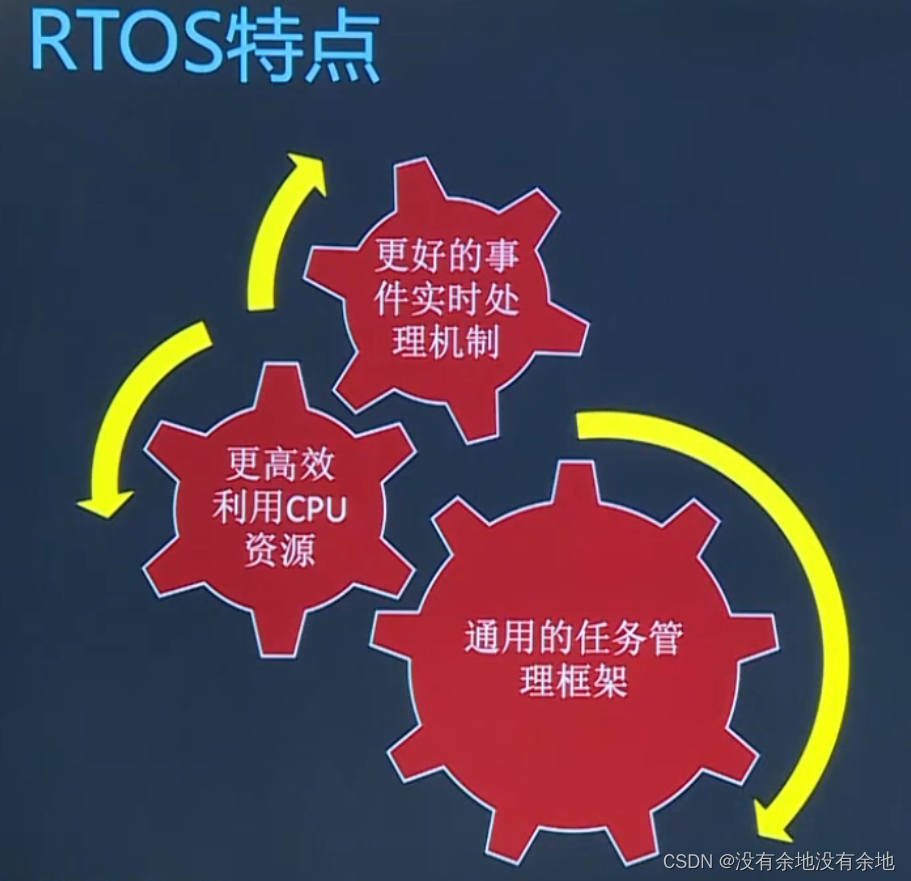

实时性操作系统终端
实时并不意味着快一种系统软件运行特定的嵌入式硬件
在固定的时间内对事件进行响应提供任务管理和协调的功能控制功能可裁剪代码可移植

FreeRTOS介绍

FreeRTOS是一个可裁剪、可剥夺型的多任务内核，而且没有任务数限制。
FreeRTOS提供了实时操作系统所需的所有功能，包括资源管理、同步、任务通信等。

FreeRTOS特点

FreeROTS开源
FreeRTOS免费
FreeRTOS是很多多第方组件钦定的系统!

在这里插入图片描述

FreeRTOS使用

FreeRTOS下载：
FreeRTOS还是有一定难度的，在学习的过程中难免会遇到看不懂的东西，如果遇到不懂的就先不要管，开发ESP8266只需要学会怎么调用FreeRTOS的API函数
对C语言的要求，需要了解指针、结构体、数据结构中的链表等。

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述在这里插入图片描述

FreeRTOS任务特性

简单
没有使用限制
支持抢占
支持优先级
每个任务都拥有堆栈导致了 RAM 使用量增大

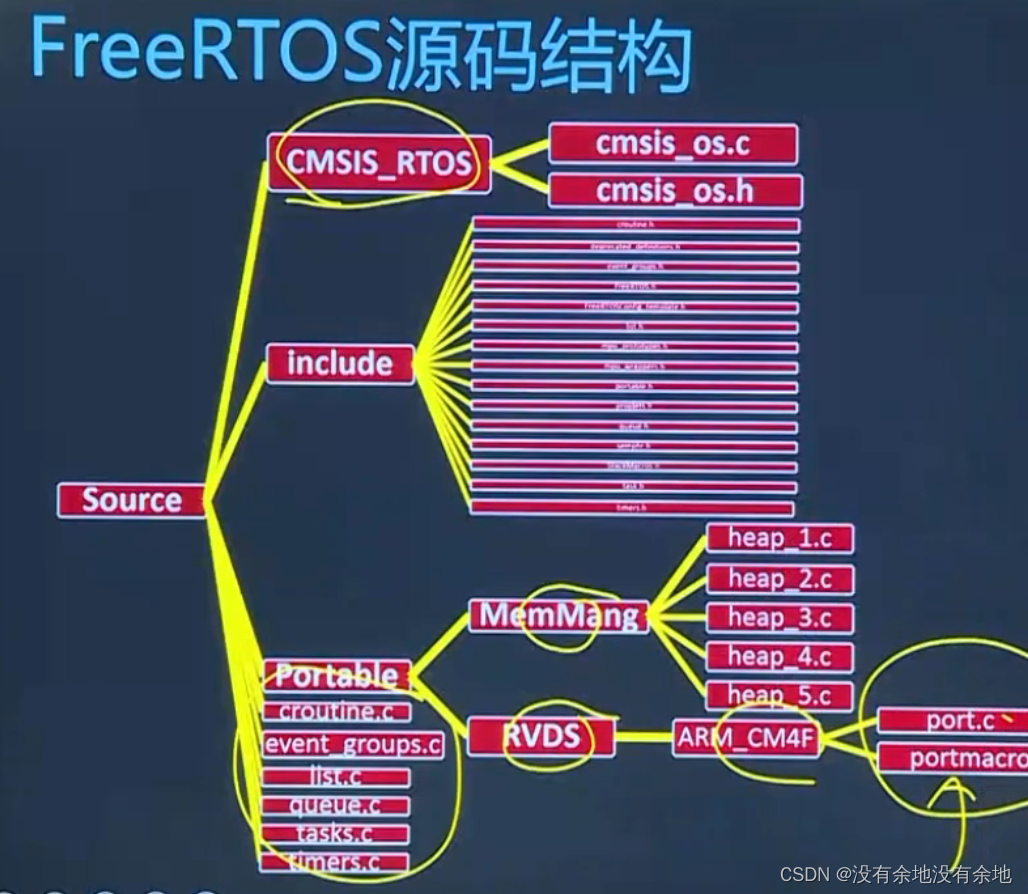

FreeRTOS源码结构

在这里插入图片描述

FreeRTOS任务创建头文件：

task.h

portBASE_TYPE xTaskCreate（
pdTASK_CODE pvTaskCode,指向任务的实现函数的指针。效果上仅仅是函数名
const portCHAR * const pcNane,具有描述性的任务名。FreeRTOS不会使用它。
unsigned portSHORT usStackDepth,指定任务堆栈的大小
void *pvParameters,指针用于作为一个参数传向创建的任务
unsigned portBASE_TYPE uxPriority, 任务运行时的优先级
xTaskHandle *pvCreatedTask用于传递任务的句柄，可以引用从而x务进行
）

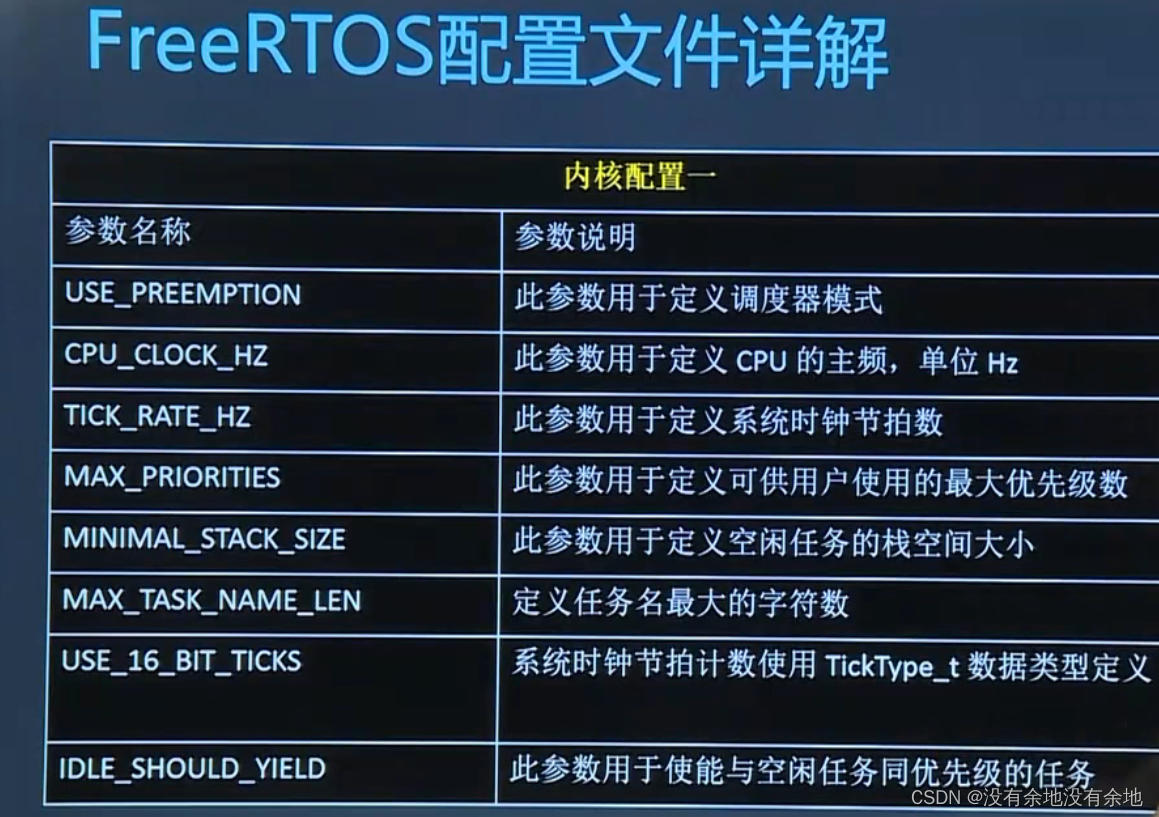

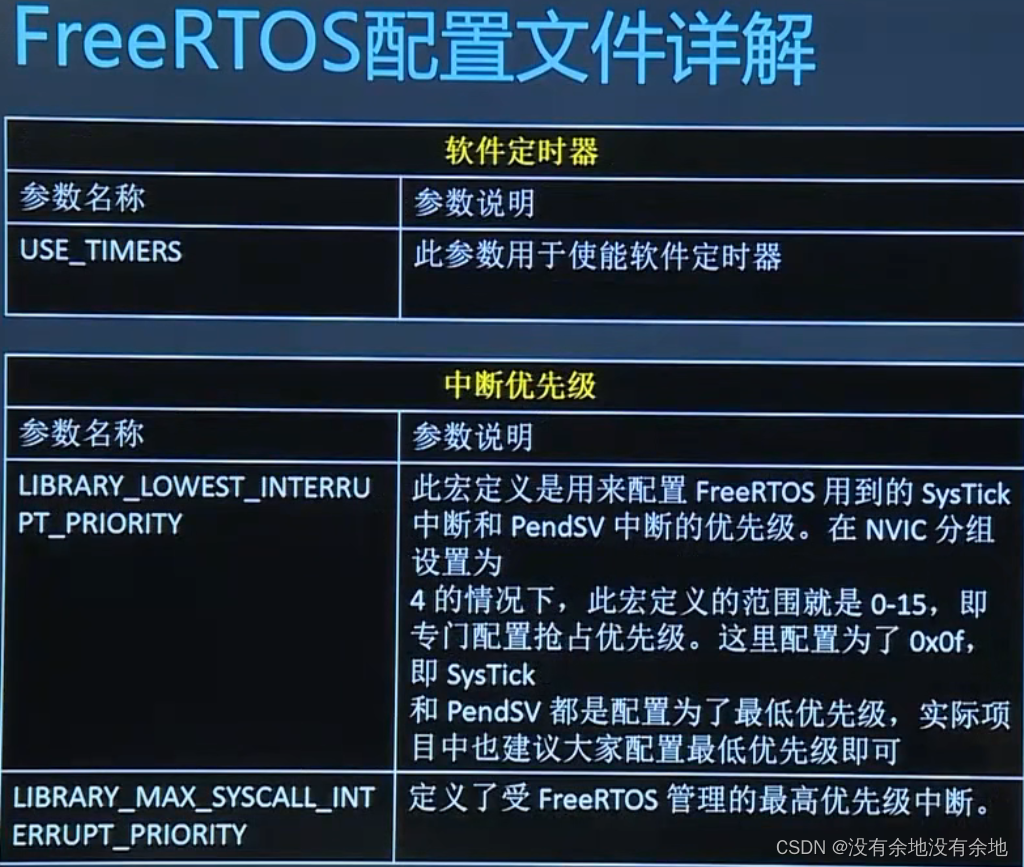

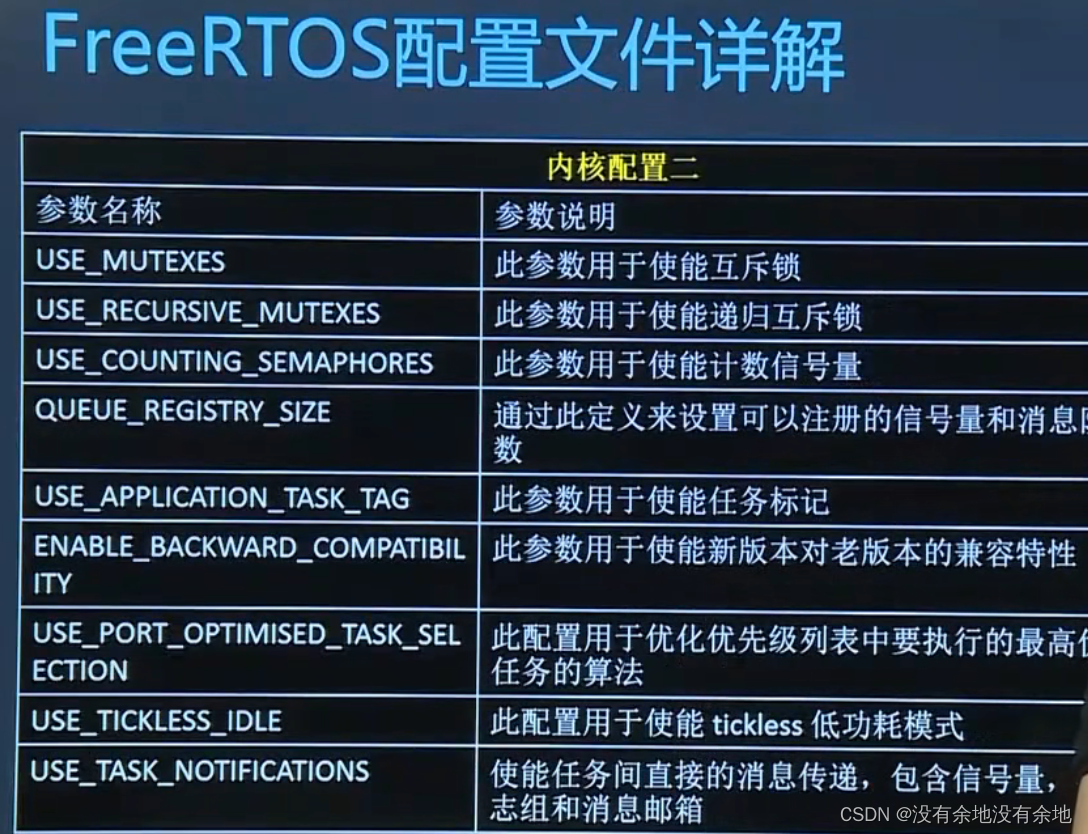

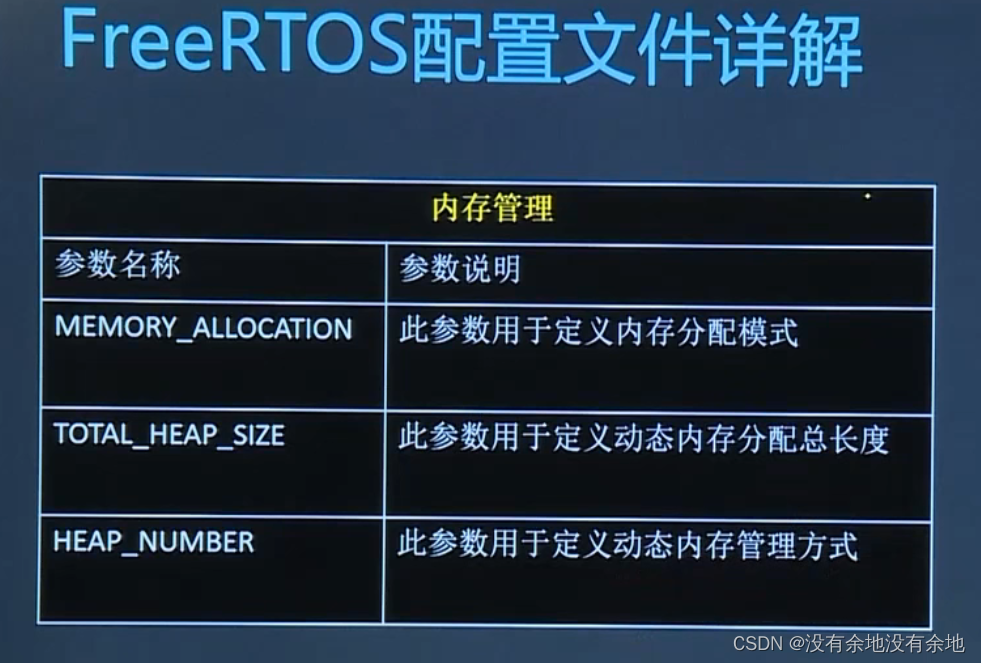

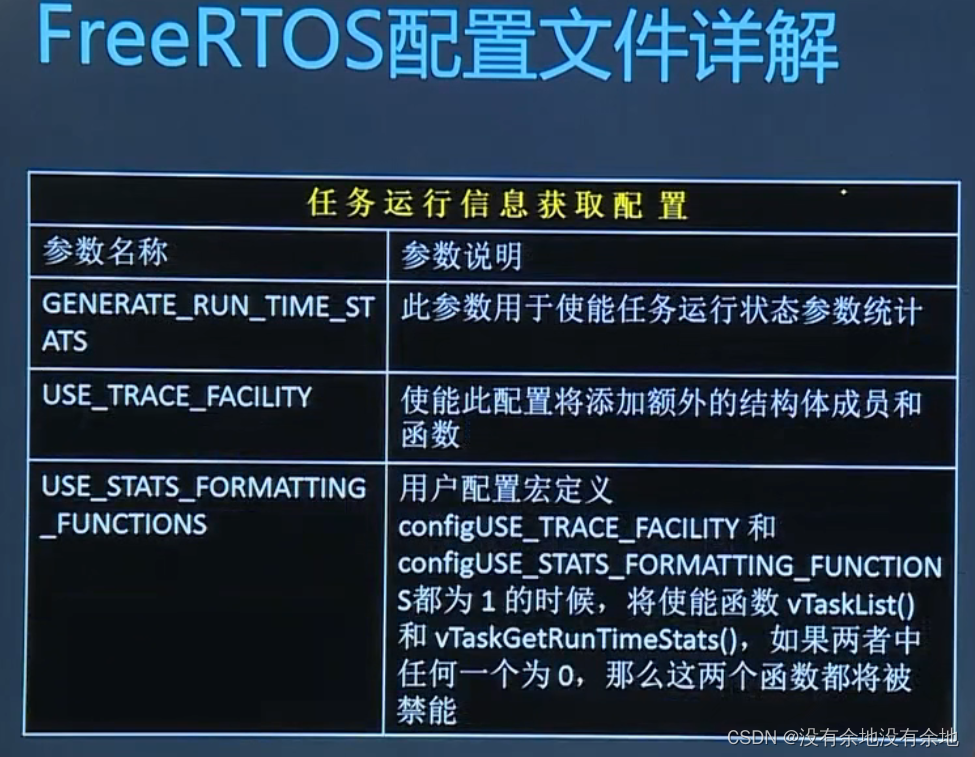

FreeRTOS配置文件：

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述在这里插入图片描述在这里插入图片描述

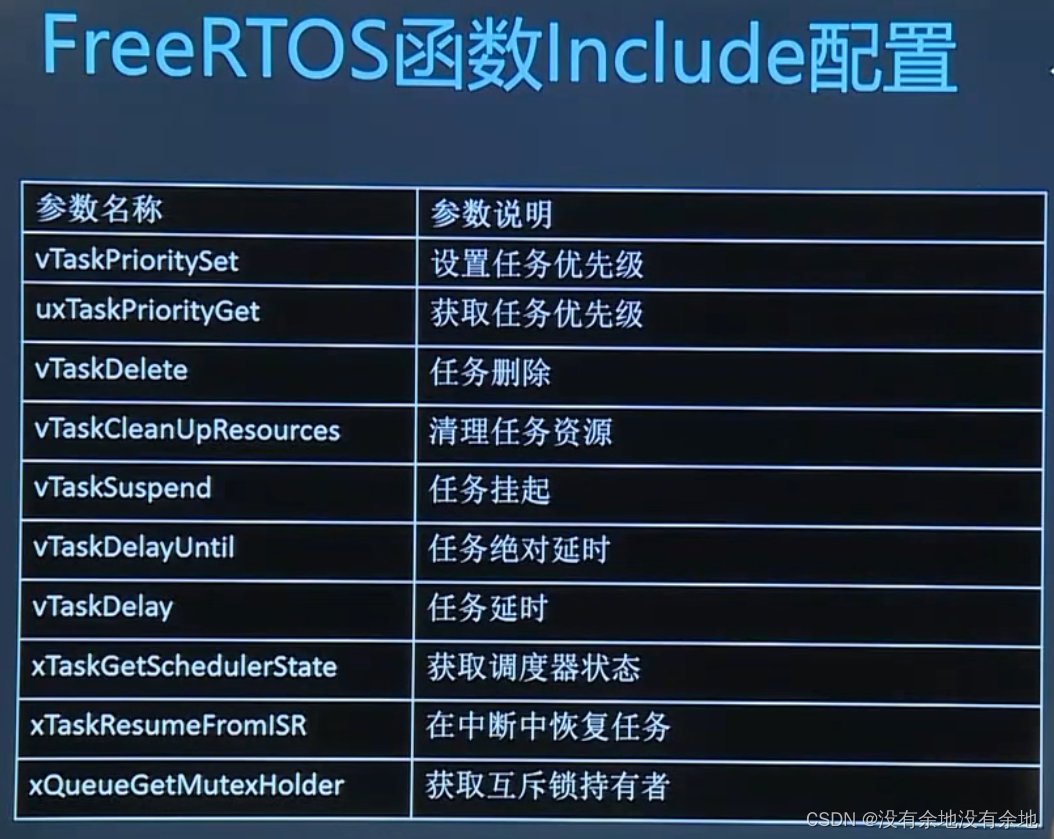

FreeRTOS函数Include配置

在这里插入图片描述

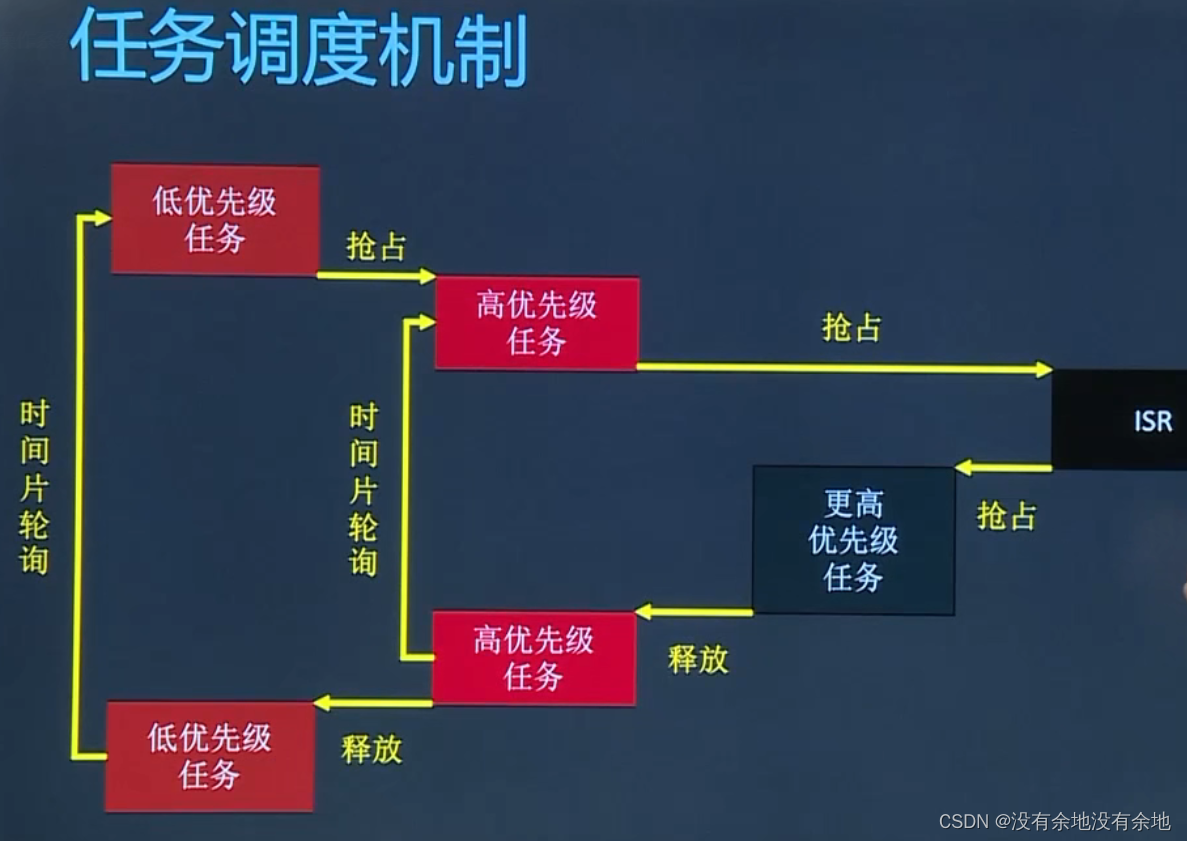

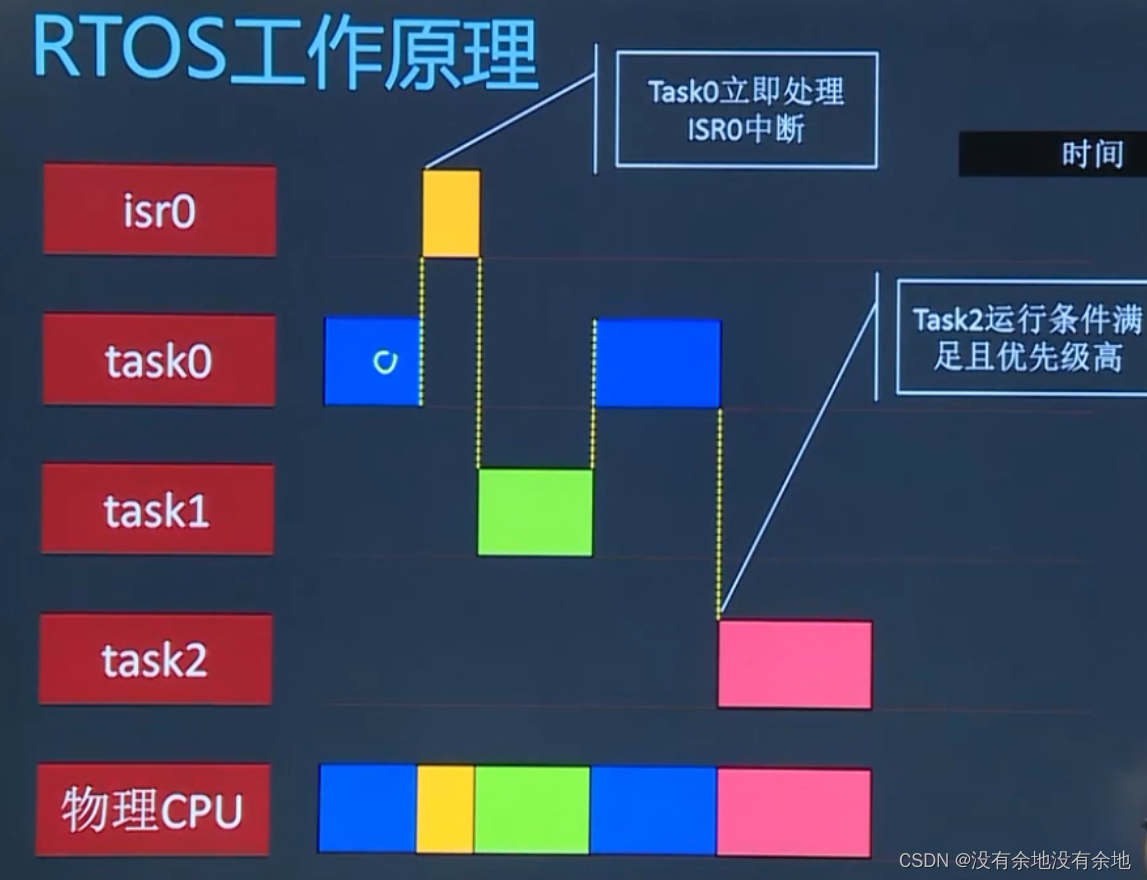

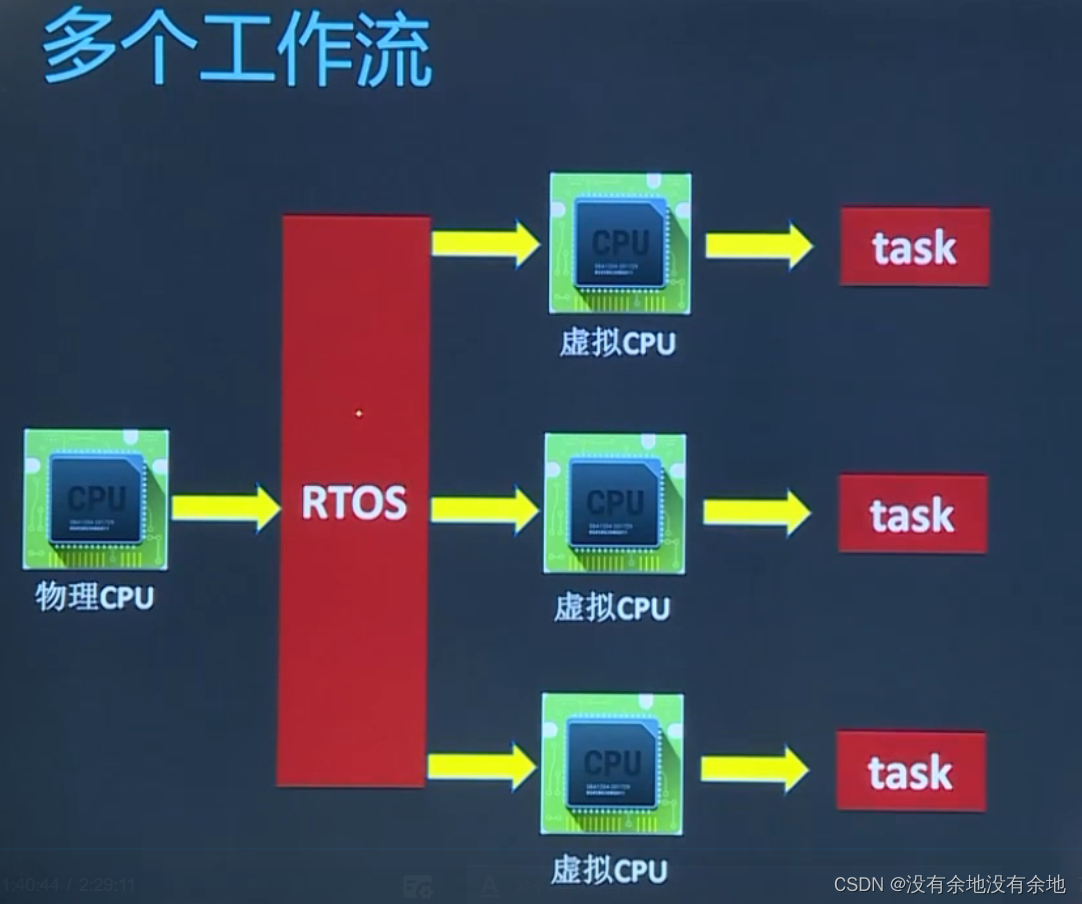

FreeRTOS任务调度机制（多任务基础）

在这里插入图片描述

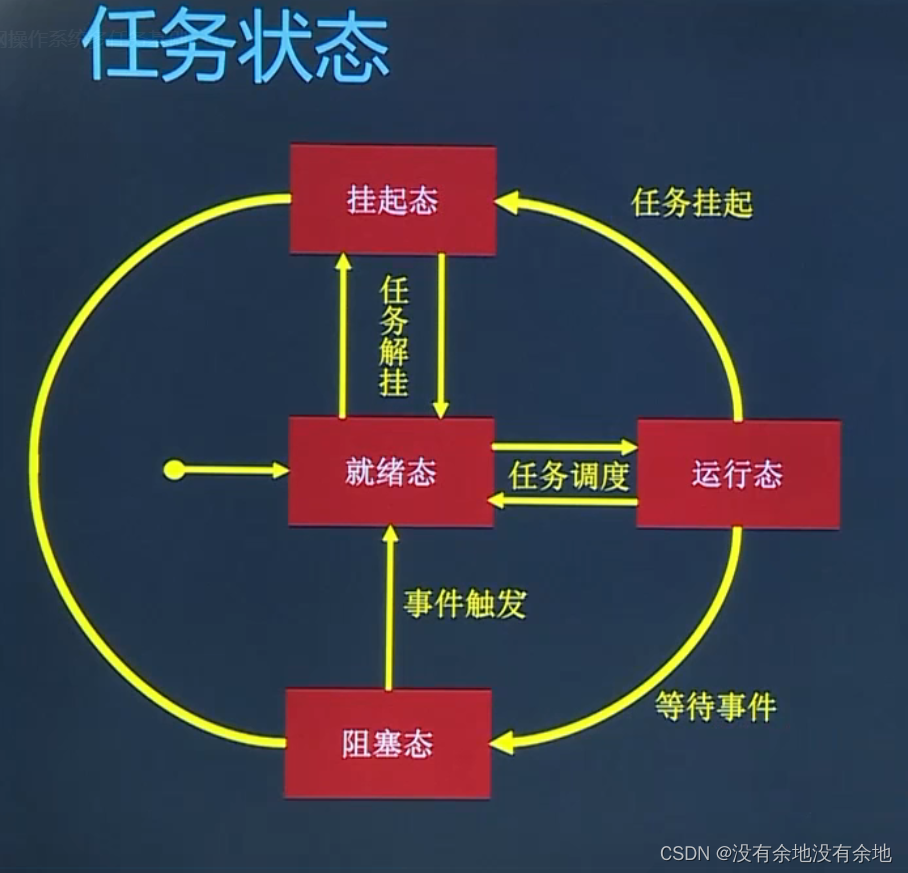

FreeRTOS任务状态

在这里插入图片描述在这里插入图片描述

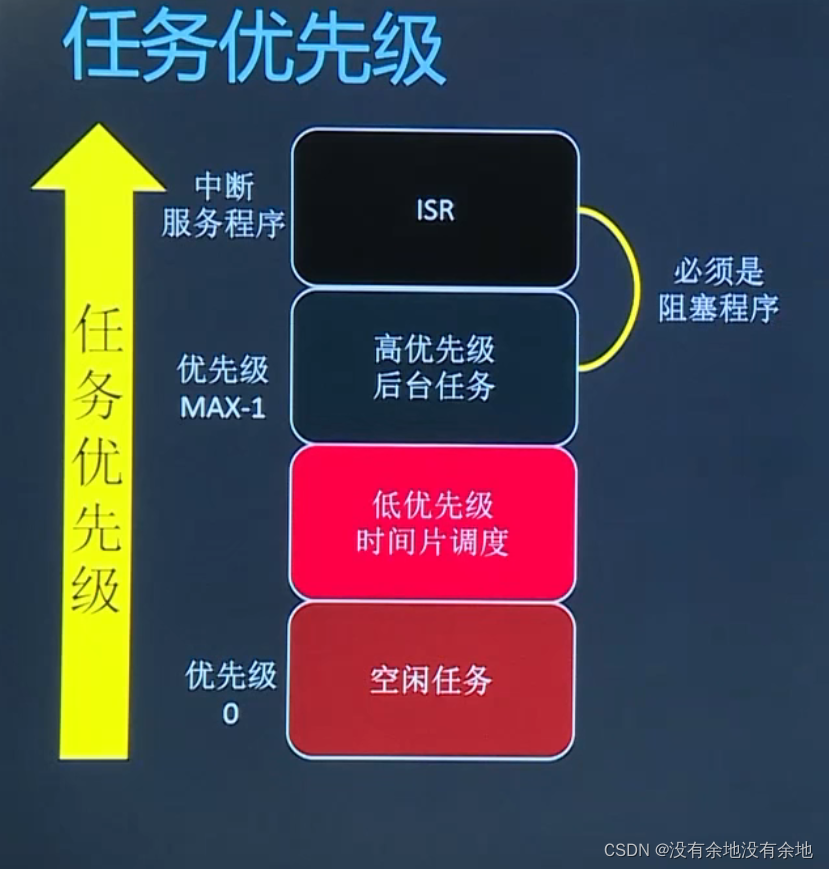

FreeRTOS任务优先级

在这里插入图片描述

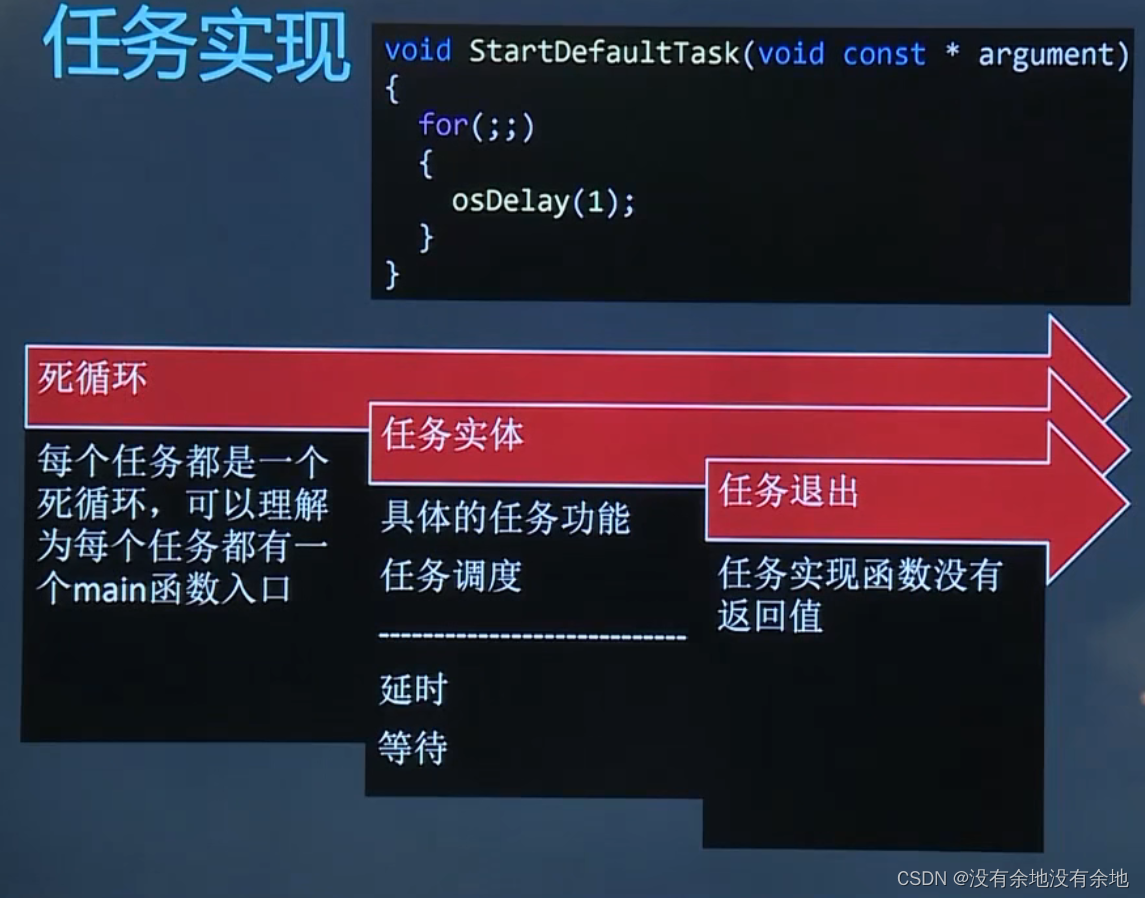

FreeRTOS任务实现

在这里插入图片描述

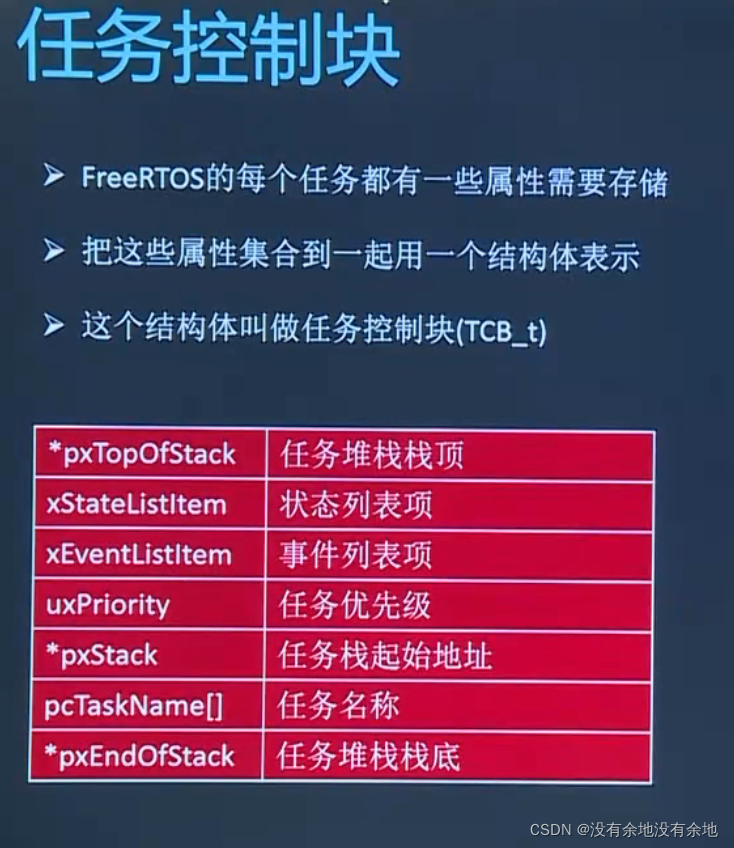

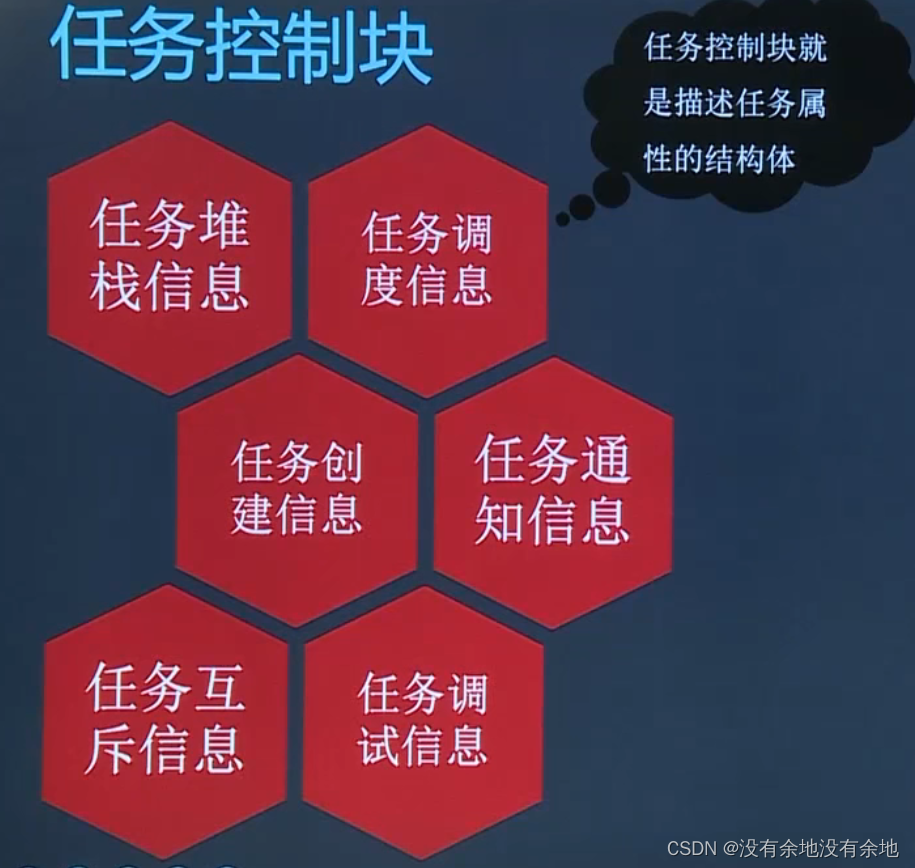

FreeRTOS任务控制块

在这里插入图片描述
在这里插入图片描述

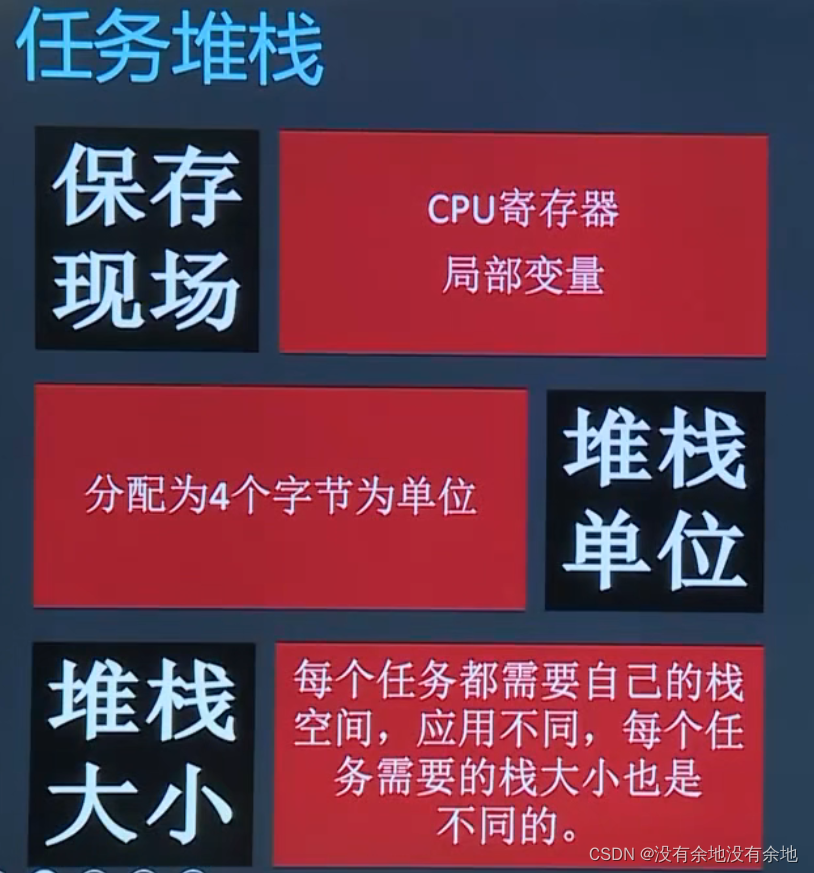

FreeRTOS任务堆栈

在这里插入图片描述

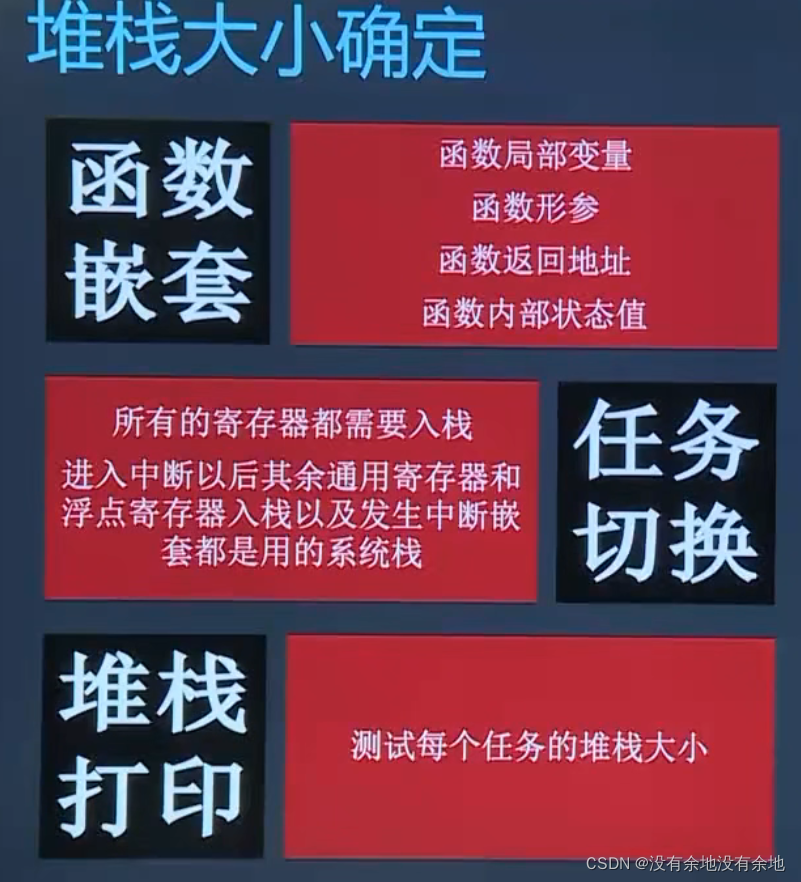

FreeRTOS任务堆栈大小确定

在这里插入图片描述
