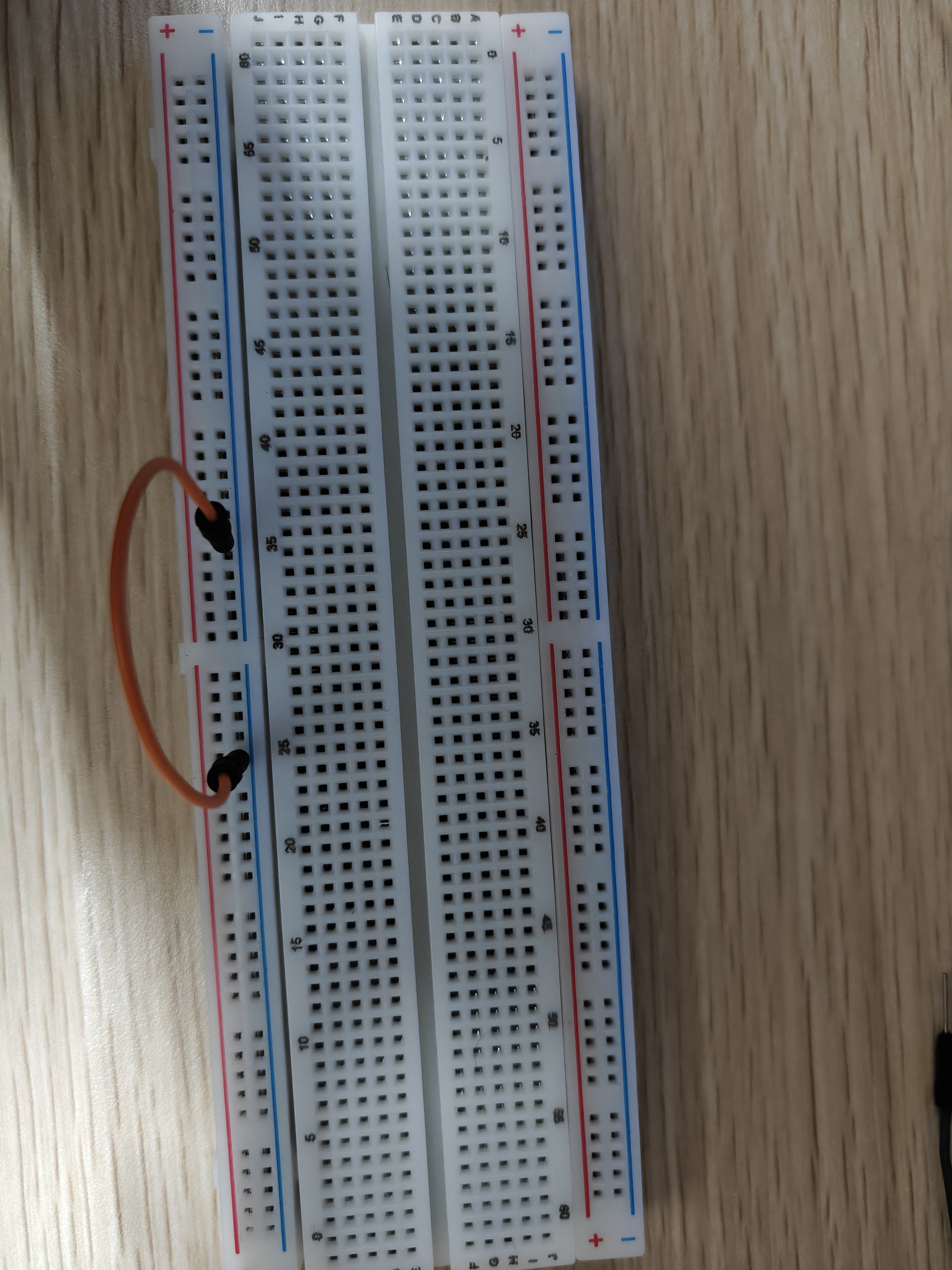

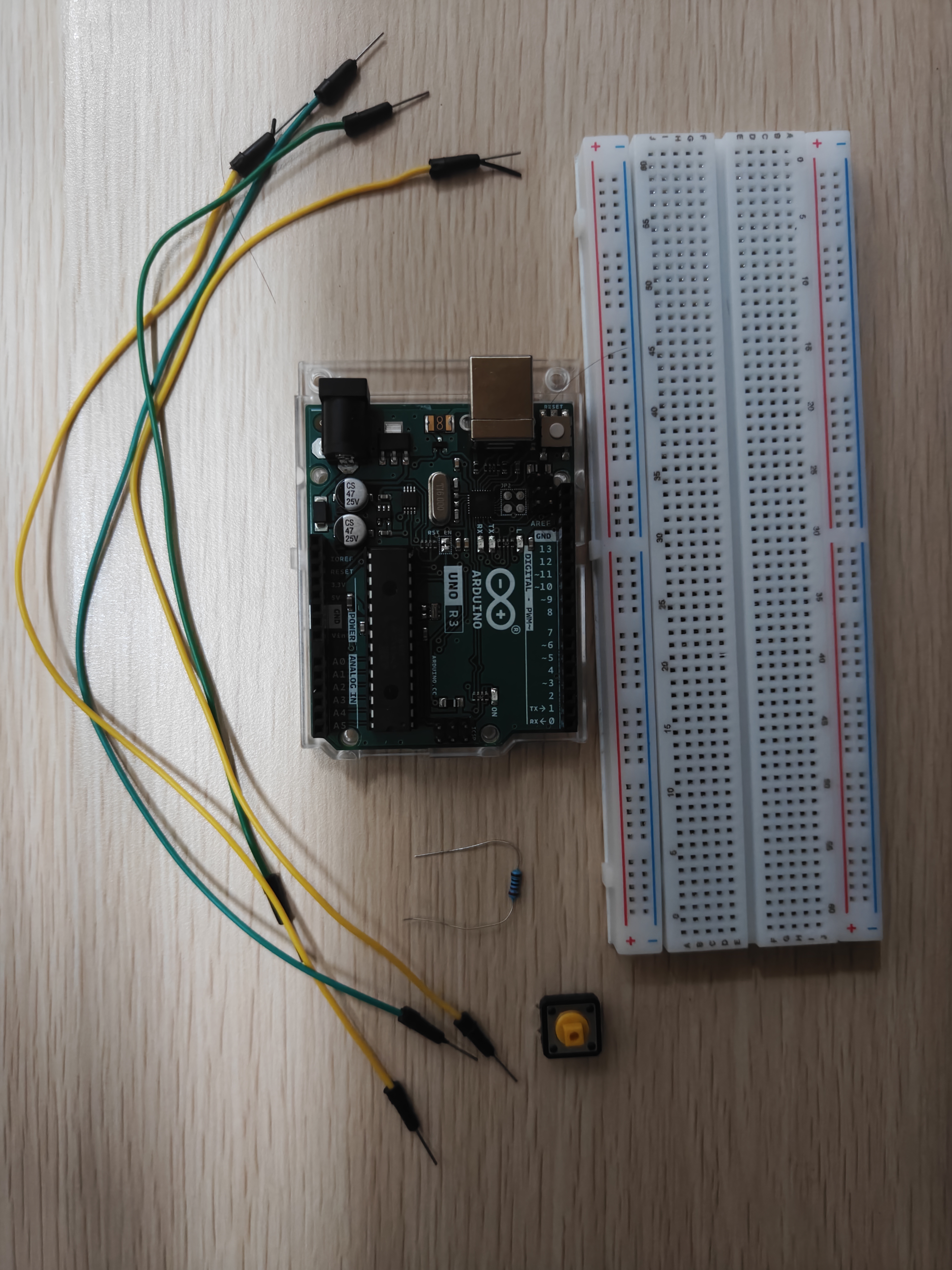

①需要的组件:面包板×1、控制板×1、专用跳线×3、10K电阻×1、开关×1

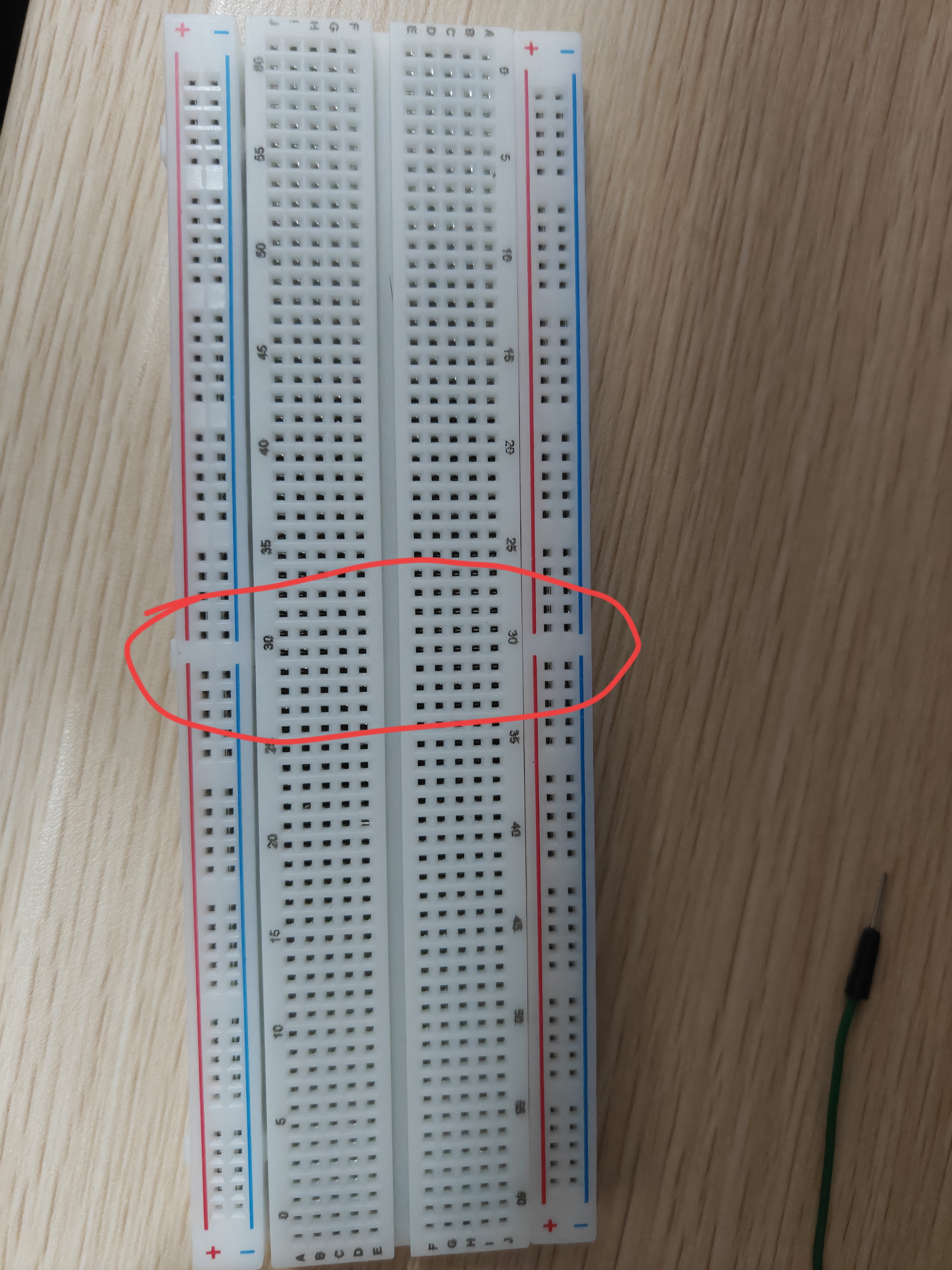

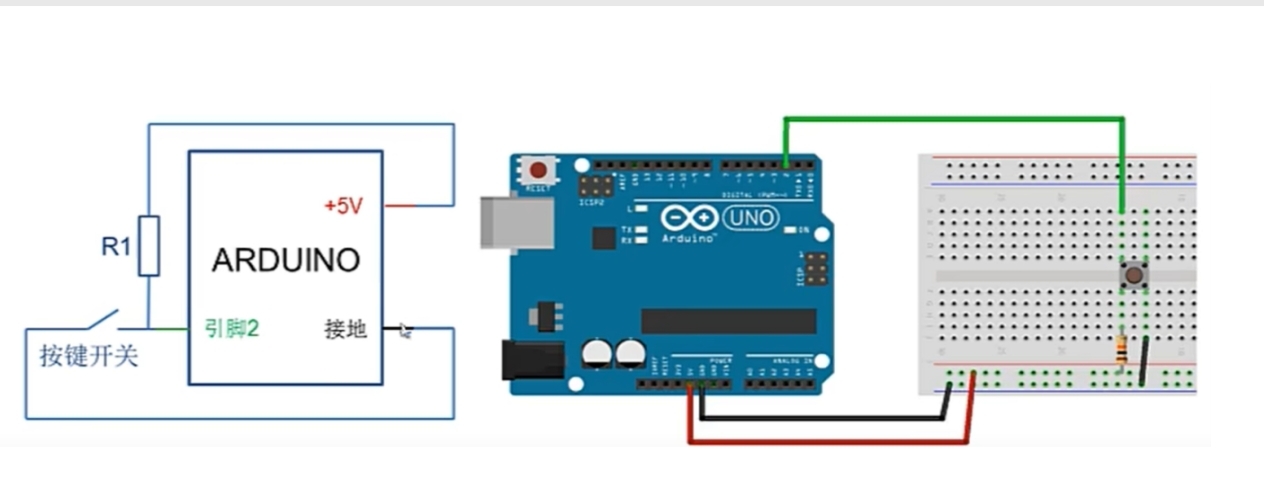

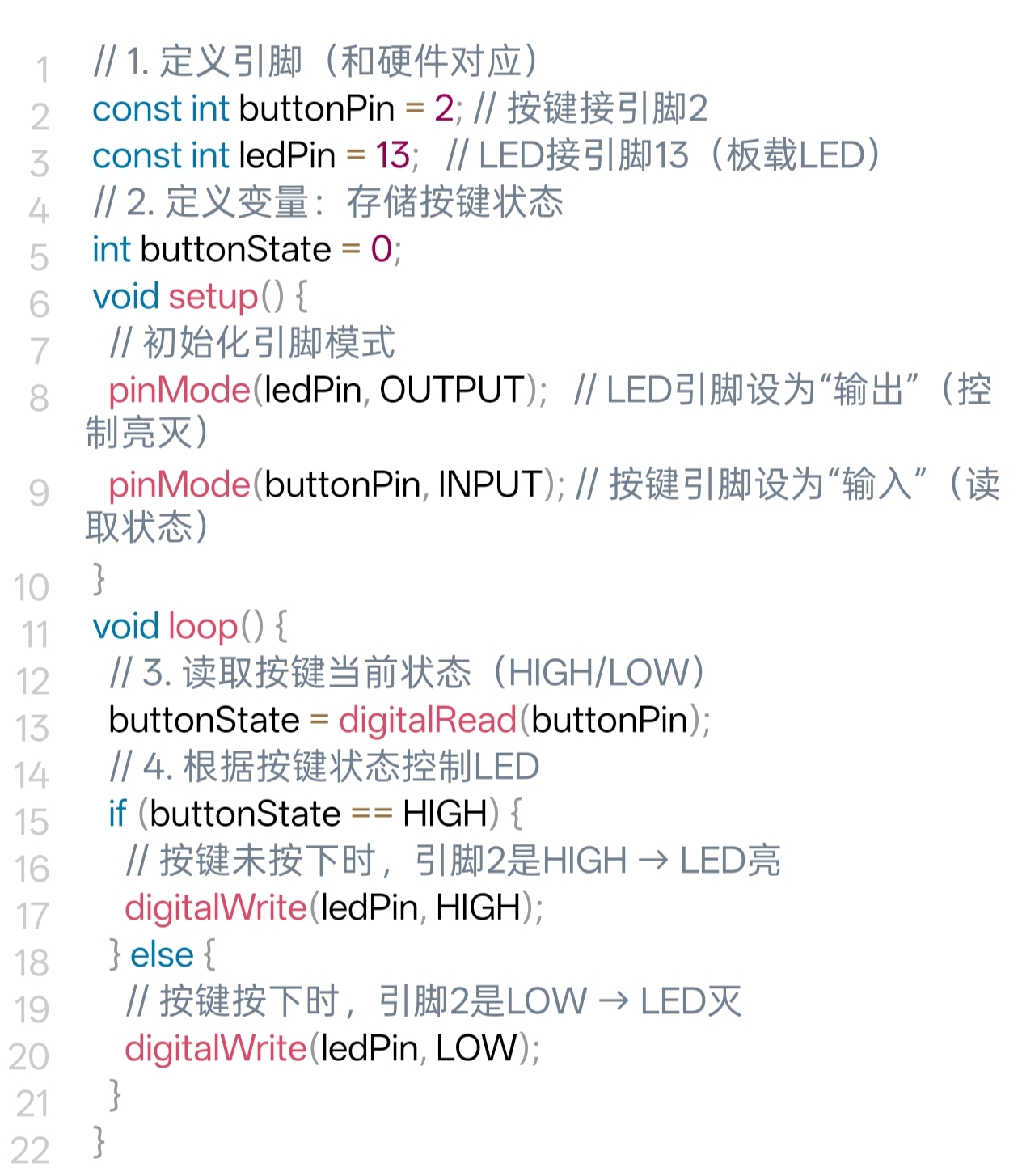

②连接图和代码以及注释:

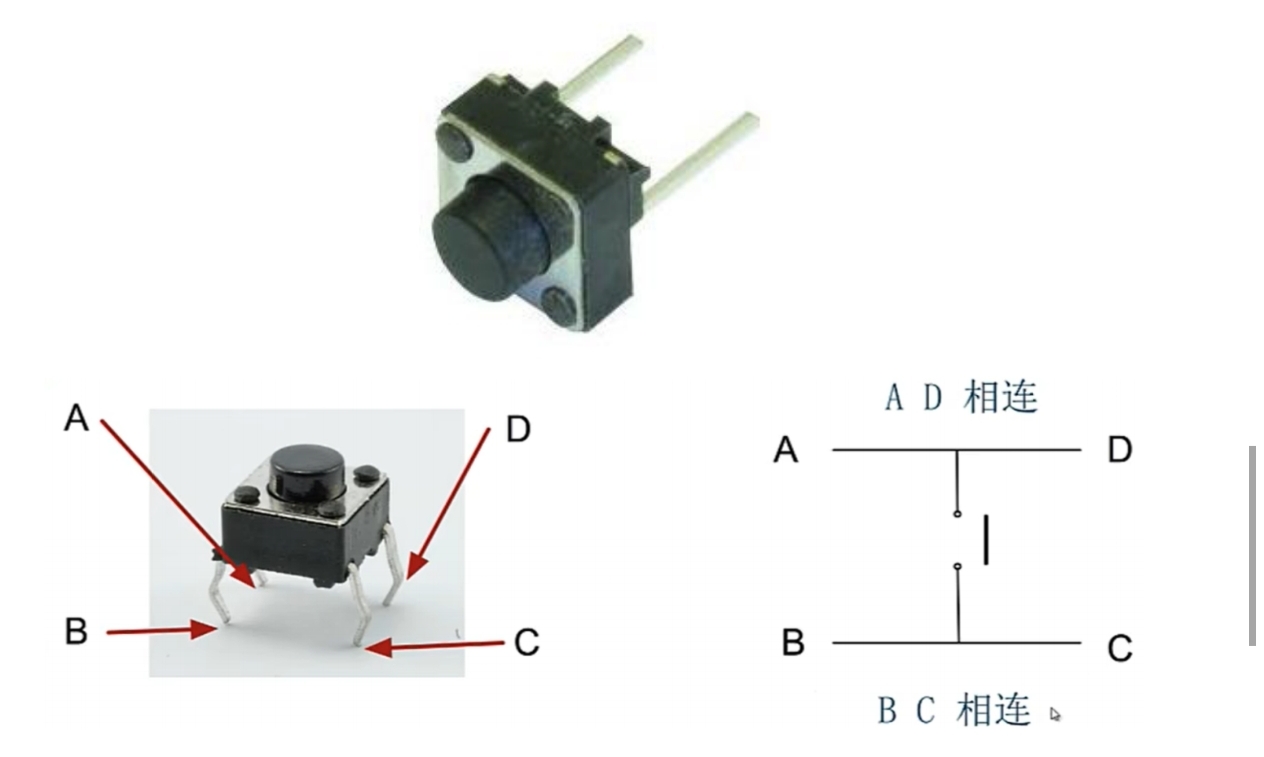

③开关说明:

我们可以看到一个开关有四个"脚" ，我们把四个脚分别称为A,B,C,D。在按下开关之前AD、BC分别相连，然后中间是断开的，也就是说在按下开关之前AD与BC是不相连的，当按下开关后这它们之间就相连了

④电阻:

有两个起作用的电阻一个叫上拉点电阻与一个叫下拉电阻，在上面的图中我们用到的电阻是上拉电阻，下拉电阻我们没有用到。那什么叫上拉电阻什么叫下拉电阻呢？我们从它们的名称就可以认识到它们，这里我只做个解释，1. 上拉电阻:连接方式：引脚 ←→ 电源（比如5V）之间接一个电阻。效果: 无按键操作时，引脚被电阻拉到高电平（HIGH);按下按键（引脚接地）时引脚变成低电平(LOW)
2.下拉电阻:- 连接方式：引脚 ←→ 地（GND）之间接一个电阻。效果：无按键操作时，引脚被电阻拉到低电平（LOW）；按下按键（引脚接电源）时，引脚变成高电平（HIGH）。

⑤Arduino UNO的数字端口，模拟端口，复位端口的区别:
1. 数字端口（Digital Pins）
- 标识：UNO上标着 0~13 的引脚（比如你之前用的引脚2、13）。
- 功能：
- 支持数字输入/输出（通过 pinMode(引脚, INPUT/OUTPUT) 设置）；
- 部分引脚有扩展功能：比如 3、5、6、9、10、11 支持PWM输出（模拟输出效果）， 0、1 是串口通信引脚（别乱接外设）。
- 用途：接按键、LED、继电器等数字设备。
2. 模拟端口（Analog Pins）
- 标识：UNO上标着 A0~A5 的引脚。
- 功能：
- 核心是模拟输入（通过 analogRead(引脚) 读取0~5V的电压，转成0~1023的数字值）；
- 也可以当数字端口用（设置 pinMode(A0, INPUT/OUTPUT) ，此时A0等价于数字引脚14）。
- 用途：接电位器、温度传感器等输出模拟信号的设备。
3. 复位端口（Reset Pin）
- 标识：UNO上标着 RESET 的引脚（或板上的复位按钮）。
- 功能：
- 给这个引脚接低电平（接地），会触Arduino重启（和按复位按钮效果一样）；
- 正常工作时保持高电平（默认通过板载电路接了电源）。
- 用途：远程重启Arduino，或配合其他电路实现复位功能。
