1.数码管的科普

一位数码管是一种简单的显示器件，由多个发光二极管以特定形
状组合而成，主要用于显示单个数字或简单符号。以下是详细介
绍：

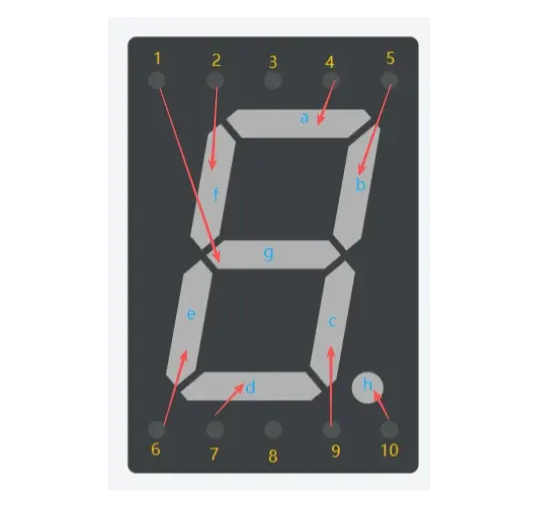

上面标的数字是Arduino板上引角对应的接口。

内部结构：

一位数码管通常由 8 个发光二极管组成，其中 7 个用于构成数字 0-9 的字形，分别标记为 A、B、C、D、E、F、G，另一个为小数点 DP。

分类及工作原理：

按发光二极管单元连接方式可分为共阳极数码管和共阴极数码管。共阳数码管是指将所有发光二极管的阳极接到一起形成公共阳极 (COM) 的数码管，共阳数码管在应用时应将公共极 COM 接+ 5V，当某一字段发光二极管的阴极为低电平时，相应字段就点亮，当某一字段的阴极为高电平时，相应字段就不亮。共阴数码管是指将所有发光二极管的阴极接到一起形成公共阴极 (COM) 数码管，共阴数码管在应用时应将公共极 COM 接到地线 GND 上，当某一字段发光二极管的阳极为高电平时，相应字段就点亮，当某一字段的阳极为低电平时，相应字段就不亮。接下来我就用具体的实验带大家更具体地了解数码管

2.实验需要的材料

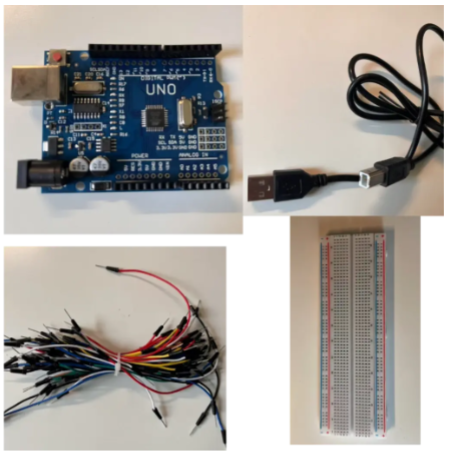

除了一个数码管外我们还需要，Arduino 板1个，USB下载数据线1根，面包板1个，杜邦线若干
1k 电阻 8 个

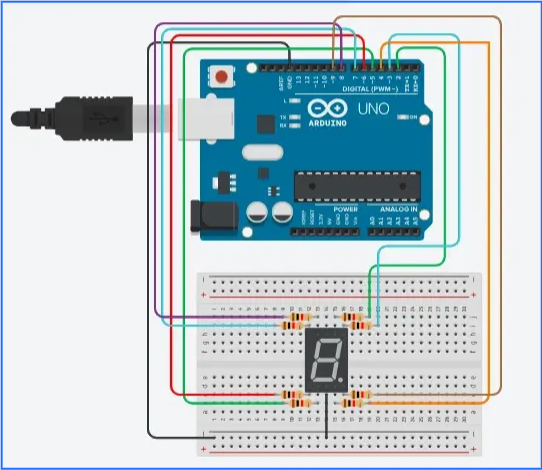

3.实验的电子连接图

4.实验代码

// 共阳极数码管引脚定义
int a = 2;
int b = 3;
int c = 4;
int d = 5;
int e = 6;
int f = 7;
int g = 8;
int h = 9; // dp小数点

// 数码管段码表（共阳极：LOW亮，HIGH灭）
// 索引0-9对应数字0-9，元素为{a,b,c,d,e,f,g,h}的电平状态
int segCodes[10][8] = {
  {LOW, LOW, LOW, LOW, LOW, LOW, HIGH, LOW},  // 0
  {HIGH, LOW, LOW, HIGH, HIGH, HIGH, HIGH, LOW}, // 1
  {LOW, LOW, HIGH, LOW, LOW, HIGH, LOW, LOW}, // 2
  {LOW, LOW, LOW, LOW, HIGH, HIGH, LOW, LOW}, // 3
  {HIGH, LOW, LOW, HIGH, HIGH, LOW, LOW, LOW}, // 4
  {LOW, HIGH, LOW, LOW, HIGH, LOW, LOW, LOW}, // 5
  {LOW, HIGH, LOW, LOW, LOW, LOW, LOW, LOW}, // 6
  {LOW, LOW, LOW, HIGH, HIGH, HIGH, HIGH, LOW}, // 7
  {LOW, LOW, LOW, LOW, LOW, LOW, LOW, LOW}, // 8
  {LOW, LOW, LOW, LOW, HIGH, LOW, LOW, LOW}  // 9
};

void setup() {
  // 初始化2-9号引脚为输出
  for (int i = 2; i <= 9; i++) {
    pinMode(i, OUTPUT);
  }
}

void loop() {
  // 循环显示0-9
  for (int num = 0; num <= 9; num++) {
    showDigit(num);
    delay(1000); // 延时1秒
  }
}

// 显示指定数字的函数
void showDigit(int num) {
  digitalWrite(a, segCodes[num][0]);
  digitalWrite(b, segCodes[num][1]);
  digitalWrite(c, segCodes[num][2]);
  digitalWrite(d, segCodes[num][3]);
  digitalWrite(e, segCodes[num][4]);
  digitalWrite(f, segCodes[num][5]);
  digitalWrite(g, segCodes[num][6]);
  digitalWrite(h, segCodes[num][7]);
}

这份代码是基于Arduino实现的共阳极数码管0-9循环显示程序，核心功能是让数码管每隔1秒依次显示0到9的数字：
