前阵子一个新人配置完VLAN，说：“PC都配了IP，为啥ping不通？”我问：“查过ARP没？看MAC表没？”
我说：“你连它们怎么联动都不知道，光配IP有啥用？”
很多人背得出定义，却说不清数据包从PC到服务器到底经历了什么。
今天，我不讲教科书，用一张图+一个真实通信过程，带你彻底搞懂MAC、IP、子网如何联手干活。

今日文章阅读福利：《华为三层交换机实现跨网段-最简单配置步骤》
今天分享个老杨自编配置，到底怎么样最简单地实现两个网段互通配置，供你参考。
私信我，发送暗号“配置方案”，限时领取。

01 MAC地址
长度：48位（6字节），如 00:e0:fc:12:34:56
作用：在同一个广播域内标识设备，交换机靠它转发帧
特点：
全球唯一（理论上）
工作在数据链路层（Layer 2）
不会跨路由器传递（每跳重新封装）
✅ 关键理解： MAC地址只在本地网段有效。跨网段通信时，目标MAC始终是下一跳网关的MAC。

02 IP地址
长度：IPv4为32位，如 192.168.1.10
作用：实现端到端逻辑寻址，支持跨网络路由
特点：
可变（可手动/自动分配）
工作在网络层（Layer 3）
全程不变（源IP和目的IP从起点到终点不变）
✅ 关键理解： IP决定“去哪里”，MAC决定“这一步怎么走”。

03 子网
子网掩码：如 255.255.255.0（即 /24）
作用：
划分网络号 + 主机号
判断目标IP是否在同一网段
控制广播范围，提升安全与效率
举个栗子：
IP: 192.168.10.50 Mask: 255.255.255.0 → 网络号 = 192.168.10.0
→ 同一子网：192.168.10.1 ~ 192.168.10.254 → 不同子网：192.168.11.1 → 需经网关转发
✅ 判断规则： (本地IP & 子网掩码) == (目标IP & 子网掩码) → 同网段，直通；否则，发给网关。

04 “铁三角”如何协同工作？
场景：PC1（192.168.10.10/24） ping PC2（192.168.20.10/24）
PC1检查目标IP
→ 192.168.20.10 & 255.255.255.0 ≠ 192.168.10.0 → 不同网段！发给网关（192.168.10.1）
PC1发ARP请求
→ “谁是192.168.10.1？请回复MAC” → 网关回应自己的MAC（如 Router-MAC-A）
PC1封装帧
源MAC：PC1-MAC
目标MAC：Router-MAC-A
源IP：192.168.10.10
目标IP：192.168.20.10
路由器收到后
源MAC：Router-MAC-B（VLAN20接口MAC）
目标MAC：PC2-MAC
IP不变！
剥离二层帧，解析IP包
查路由表，发现192.168.20.0/24出口为VLANIF20
发ARP查PC2的MAC
重新封装新帧：
📌 核心结论：
IP全程不变
MAC每跳重写
子网决定是否需要网关

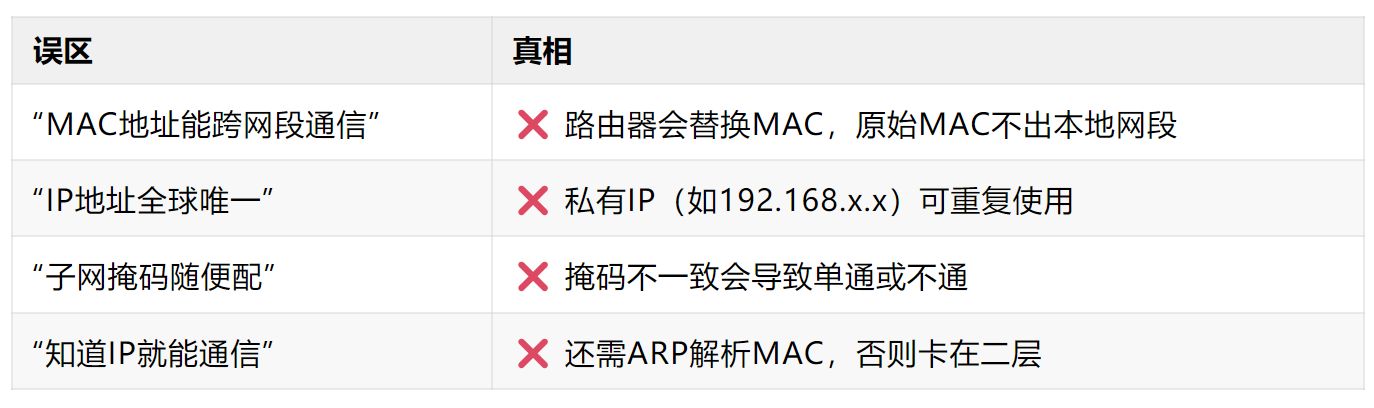

05 常见误区澄清

06 网工必备命令速查
# 查本机IP/MAC（Windows） ipconfig /all # 查ARP表 arp -a # 查路由表 route print # Windows ip route show # Linux # 交换机查MAC地址表（华为） display mac-address | include 00e0-fc # 测试子网计算 # 在线工具：https://www.ipcalc.org/

07 结语
MAC、IP、子网，是网络世界的“铁三角”。
MAC解决“这一跳发给谁”，IP解决“最终去哪”，子网解决“哪些算自己人”。
三者缺一不可，配合无间。真正懂网络的人，不是记住定义，而是能在数据包流动中看到它们的身影。
