PoE真不是插上线就行，设备不启动？先查这5点

号主：老杨丨11年资深网络工程师，更多网工提升干货，请关注公众号：网络工程师俱乐部

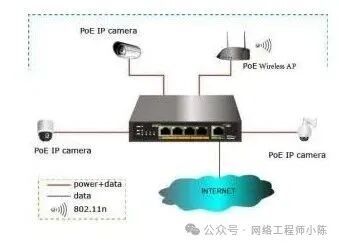

“AP/摄像头/IP电话接上网线，但完全没反应！”这是PoE（以太网供电）部署中最常见的问题。

很多人第一反应是：“设备坏了？”

但事实上，80%的PoE故障与终端无关，而是源于交换机配置、线缆质量或功率规划失误。

今天和大家聊聊PoE供电失败的5个核心排查点，帮你快速判断：是交换机没供电？线缆不支持？还是功率超限？

一、PoE基础回顾：不是所有网线都能供电！

• PoE标准：

• • IEEE 802.3af（PoE）：最高15.4W（设备可用12.95W）

  • IEEE 802.3at（PoE+）：最高30W（设备可用25.5W）

  • IEEE 802.3bt（PoE++）：60W/100W（需Cat6a以上）

• 供电方式：

• • Mode A（空闲线对）：用1/2、3/6线对同时传数据+供电（常见于百兆）

  • Mode B（数据线对）：用4/5、7/8线对供电（千兆必须用此方式）

⚠️ 关键前提：交换机、线缆、终端三者必须兼容同一PoE标准。

二、交换机端口是否启用PoE？

常见误区：

• 以为“插上网线就自动供电”

• 忽略部分型号需手动开启PoE功能

检查命令（华为为例）：

display poe power-state interface GigabitEthernet 0/0/1

• 若显示 Disabled → 需手动开启：interface GigabitEthernet 0/0/1 poe enable

其他厂商：

• H3C：poe enable

• Cisco：默认开启，但可被 no power inline 关闭

✅ 行动建议：新端口接入PoE设备前，先确认PoE已启用。

三、线缆是否支持PoE？

问题根源：

• 使用劣质网线（如铜包铝、仅4芯）

• 线缆过长（>100米）

• 接头压接错误（未接通4/5、7/8线对）

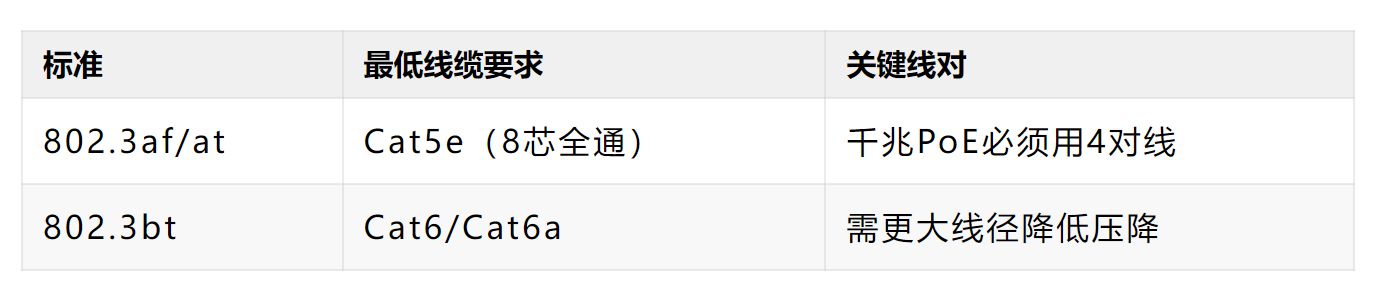

PoE对线缆的要求：

快速测试：

1. 换一根已知良好的Cat5e/Cat6线

2. 用测线仪确认8芯全通（尤其4、5、7、8）

3. 避免使用“4芯网线”（仅1/2/3/6通）→ 千兆PoE必失败！

📌 真实案例： 某项目用4芯线接千兆PoE摄像头，设备反复重启——因供电不足。

四、交换机总功率是否超限？

原理：

• 每台PoE交换机有最大输出功率（如S5735-L24P4S-A：370W）

• 若已接设备总功耗接近上限，新设备将无法上电

检查命令：

display poe information

输出示例：

PSE ID: 1 Maximum Power: 370W Total Power Consumption: 360W ← 已超97%！

解决方案：

• 关闭非关键端口的PoE：

  interface g0/0/10 undo poe enable

• 升级更高功率交换机

• 分散高功耗设备（如AP+摄像头不要全接同一台）

💡 建议：规划时预留20%功率余量。

五、终端设备是否兼容？

兼容性陷阱：

• 终端标称“支持PoE”，但只支持 802.3af，而交换机输出 802.3at → 通常兼容（向下兼容）

• 但非标PoE设备（如Passive PoE 24V/48V）→ 与标准PoE交换机不兼容，可能烧毁！

如何识别非标设备？

• 说明书标注 “Passive PoE”、“DC 48V over Ethernet”

• 无IEEE 802.3af/at/bt 认证标志

安全做法：

• 绝不混用标准PoE与非标PoE

• 非标设备必须使用专用PoE注入器（Injector）

六、是否触发了PoE保护机制？

现代交换机具备智能保护功能，以下情况会主动断电：

1. 短路/过载保护

• 线缆破损导致短路 → 交换机自动切断供电

• 日志示例：%POE/4/OVERCURRENT: Interface Gi0/0/1 over current

2. 分级（Classification）失败

• 设备未正确响应PoE分级信号 → 交换机拒绝供电

3. 温度过高

• 交换机内部温度 > 60℃ → 降低或关闭PoE输出

处理方法：

• 更换终端测试

• 检查线缆是否有短路

• 改善机房散热

七、PoE故障排查流程图

设备不启动？ ↓ 1. 换电源适配器（排除终端故障）→ 能启动？→ 是PoE问题 ↓ 否 2. 换到已知正常的PoE端口 → 能启动？ ├─ 是 → 原端口配置/功率问题 └─ 否 → 查线缆 or 终端兼容性 ↓ 3. 用测线仪确认8芯全通 4. 检查交换机PoE总功率余量 5. 确认是否为非标PoE设备

八、总结：PoE不是“插上线就行”

🎯 记住这五查：

1. 查交换机PoE是否启用

2. 查线缆是否8芯全通、达标Cat5e

3. 查总功率是否超限

4. 查终端是否标准PoE设备

5. 查是否触发保护机制

PoE极大简化了部署，但也隐藏了更多细节。

只有理解其供电逻辑，才能在“设备不亮”时，一眼看穿是线的问题、电的问题，还是配的问题。
