VLAN 网关放哪？汇聚层还是核心层？

VLAN网关部署最佳实践
最新推荐文章于 2025-11-30 12:17:44 发布
原创 最新推荐文章于 2025-11-30 12:17:44 发布 · 276 阅读 · 9 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#网络

号主：老杨丨11年资深网络工程师，更多网工提升干货，请关注公众号：网络工程师俱乐部

“我们有10个VLAN，网关该配在接入交换机、汇聚交换机，还是核心路由器上？”

这是网络架构设计中最常被争论的问题之一。

有人主张“网关下沉到接入层”，说能减轻核心负担；有人坚持“网关集中到核心”，称便于统一策略管理。到底哪种更合理？

其实，没有绝对正确的答案，只有“更适合当前场景”的选择。

今天就从性能、管理、扩展性、安全四个维度，对比三种主流部署模式，并给出不同规模网络的推荐方案。

一、三种VLAN网关部署模式

模式1：接入层网关（Gateway on Access）

  • 每台接入交换机为所连VLAN配置SVI（Switch Virtual Interface）

  • 用户网关 = 接入交换机的VLANIF IP

模式2：汇聚层网关（Gateway on Aggregation）

  • 接入交换机纯二层透传（Trunk上行）

  • 汇聚交换机终结VLAN，配置SVI作为网关

模式3：核心层网关（Gateway on Core）

  • 接入+汇聚均为纯二层

  • 核心三层设备（或专用路由器）作为所有VLAN网关

📌 注：SVI 即 interface Vlanif 10 + ip address x.x.x.x

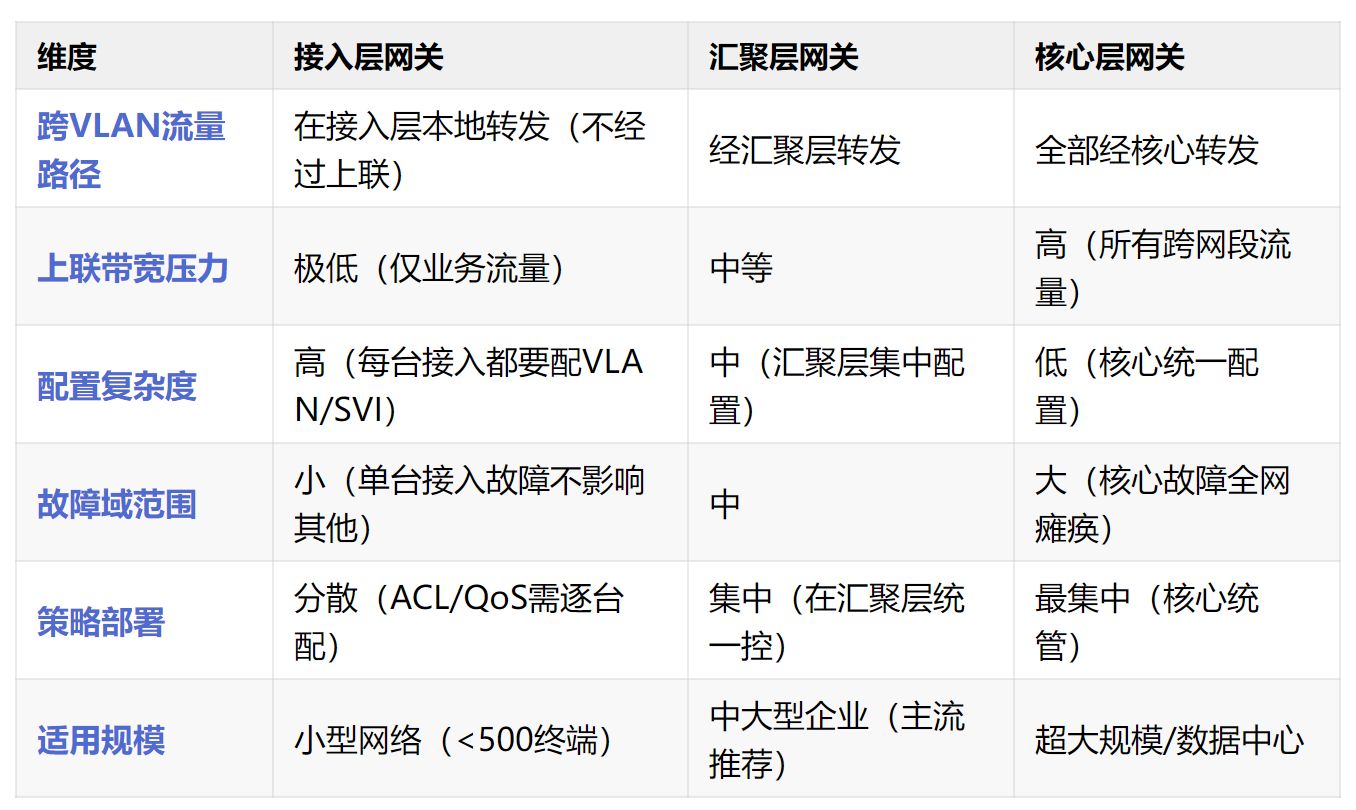

二、对比分析：优劣势全解析

三、深度解读

为什么“汇聚层网关”是企业网黄金标准？

✅ 优势1：平衡性能与管理

  • 跨VLAN流量在汇聚层终结，避免大量流量涌向核心

  • 同时，策略（ACL、QoS、NAT）可在汇聚层集中实施

✅ 优势2：简化接入层

  • 接入交换机只需配置：

    interface GigabitEthernet0/0/1 port link-type access port default vlan 10 interface GigabitEthernet0/0/24 port link-type trunk port trunk allow-pass vlan 10 20 100

  • 无需IP、路由、SVI，降低配置错误风险

✅ 优势3：易于扩展VLAN

  • 新增VLAN时，只需在汇聚层创建SVI，接入层只需放通VLAN

  • 不用修改每台接入交换机的三层配置

✅ 优势4：支持高可用（VRRP/HSRP）

  • 两台汇聚交换机可部署VRRP，实现网关冗余：

    # 汇聚SW1 interface Vlanif 10 ip address 192.168.10.2 255.255.255.0 vrrp vrid 1 virtual-ip 192.168.10.1 vrrp vrid 1 priority 120 # 汇聚SW2 interface Vlanif 10 ip address 192.168.10.3 255.255.255.0 vrrp vrid 1 virtual-ip 192.168.10.1

四、什么情况下选其他模式？

▶ 场景1：小型办公室（<50人）

  • 推荐：接入层网关

  • 理由：设备少，省去汇聚层，成本低

  • 示例：一台S5735-L既做接入又做网关

▶ 场景2：数据中心/云环境

  • 推荐：核心层网关（或分布式网关）

  • 理由：

    • 使用 VXLAN + EVPN，网关分布于Leaf节点

    • 或采用集中式网关（如防火墙集群）

  • 特点：强调自动化、租户隔离、东西向流量优化

▶ 场景3：特殊安全要求（如等保）

  • 推荐：网关放在防火墙

  • 架构：核心 → 防火墙（三层网关） → 汇聚 → 接入

  • 所有跨VLAN流量强制过墙，满足审计要求

五、避坑指南：常见错误配置

❌ 错误1：接入层配了SVI，汇聚层也配了同网段SVI

  • 后果：同一网段两个网关 → ARP冲突、用户随机掉线

  • 正确：一个VLAN只能有一个活跃网关

❌ 错误2：汇聚层未放通VLAN，但配置了SVI

  • 现象：用户能获取IP，但无法通信

  • 原因：接入交换机Trunk未允许该VLAN，流量被丢弃

  • 检查命令：

    display port vlan | include 10 # 查VLAN是否放通

❌ 错误3：核心与汇聚同时跑OSPF，但未过滤直连路由

  • 风险：路由环路、LSA泛洪

  • 建议：汇聚层发布直连网段，核心只学汇总路由

六、企业网推荐架构

[Internet] │ [防火墙] │ [核心交换机] ← 运行OSPF/BGP，高速转发 │ ┌─────────┴─────────┐ [汇聚SW1] [汇聚SW2] ← 配置VLANIF + VRRP（网关在此！） │ │ [接入SW] [接入SW] ← 纯二层，Trunk上行 │ │ [PC/AP/Server] [PC/AP/Server]

★

✅ 关键原则： 接入层做“哑管道”，汇聚层做“智能终结点”，核心层做“高速公路”

七、总结：一句话决策指南

🎯 按规模选位置：

  • 小网络（<500终端） → 网关放接入层（简单直接）

  • 中大型企业网 → 网关放汇聚层（性能+管理最佳平衡）

  • 数据中心/高安全场景 → 网关放核心或专用安全设备

网关的位置，决定了流量的路径、策略的粒度、运维的复杂度。设计之初多花10分钟思考，未来能省下100小时排错。

原创：老杨丨11年资深网络工程师，更多网工提升干货，请关注公众号：网络工程师俱乐部
