如何将 VMware 免费虚拟机与物理网络设备联动测试？

号主：老杨丨11年资深网络工程师，更多网工提升干货，请关注公众号：网络工程师俱乐部

“想测防火墙策略，但没有足够物理服务器？” “搭建复杂网络拓扑，预算只够买一台交换机？” “VMware 里的虚拟机无法和物理设备通信？”

在现实运维中，我们常常面临 设备不足、预算有限 的困境。

但你可能不知道：利用 VMware Workstation（免费版） + 少量物理设备，就能搭建一个 虚实结合的混合实验室，实现接近真实环境的测试。

今天就来手把手教你：如何让 VMware 虚拟机与 物理交换机、路由器、防火墙 无缝联动。

一、核心原理：让虚拟机“接入”物理网络

传统问题：

• VMware 默认使用 NAT 或仅主机模式

• 虚拟机无法被物理设备访问

• 物理设备也无法访问虚拟机

解决方案：

使用 桥接模式（Bridged Mode），让虚拟机直接连接到物理网卡，如同一台真实主机接入网络。

[物理交换机] ←─── [物理PC的网卡] ↑ [VMware 虚拟机] （桥接到物理网卡）

✅ 结果：虚拟机获得与物理设备同网段的IP，可直接通信。

二、准备工作

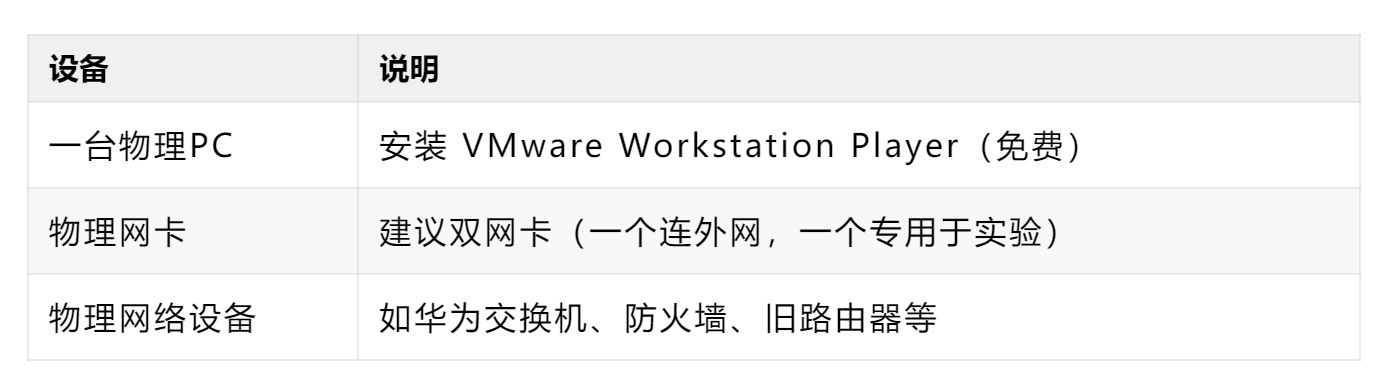

1. 硬件要求

2. 软件准备

• VMware Workstation Player（免费下载）

• 虚拟机镜像：Windows Server、CentOS、Kali Linux 等

三、关键配置：桥接模式设置

步骤1：设置虚拟机网络为桥接模式

1. 打开虚拟机设置

2. 选择 网络适配器

3. 选择 桥接模式

4. 高级选项 → 确认桥接到正确的物理网卡（如“Intel I219-LM”）

步骤2：手动选择物理网卡（重要！）

# 如果PC有多个网卡，必须指定： # 例如：用网卡2（连接实验交换机）桥接

⚠️ 避免桥接到Wi-Fi或外网网卡，防止干扰生产网络。

四、拓扑示例：虚拟机 + 物理防火墙 + 交换机

实验目标：

测试防火墙ACL策略：

只允许虚拟机访问Web服务器（TCP 80），禁止其他流量。

拓扑结构：

[VM-Client] ←→ [物理防火墙] ←→ [物理交换机] ←→ [VM-WebServer] (192.168.1.10) (USG6000V) (S5700) (192.168.1.20) ↑ ↑ └──────── 物理PC的桥接网卡 ─────────┘

配置步骤：

1. 虚拟机网络设置

• 两台虚拟机均设置为 桥接模式

• 手动分配IP：

  • VM-Client: 192.168.1.10/24

  • VM-WebServer: 192.168.1.20/24

  • 网关：192.168.1.254（防火墙内网接口）

2. 物理防火墙配置

# 配置接口 [USG] interface GigabitEthernet 0/0/1 [USG-GigabitEthernet0/0/1] ip address 192.168.1.254 24 # 配置安全策略 [USG] policy interzone trust untrust outbound [USG-policy-interzone-trust-untrust-outbound] policy 1 [USG-policy-interzone-trust-untrust-outbound-1] policy source 192.168.1.10 0 [USG-policy-interzone-trust-untrust-outbound-1] policy destination 192.168.1.20 0 [USG-policy-interzone-trust-untrust-outbound-1] policy service service-set http [USG-policy-interzone-trust-untrust-outbound-1] action permit

3. 物理交换机配置

# 创建VLAN，允许虚拟机通信 [Huawei] vlan 10 [Huawei-vlan10] quit [Huawei] interface gigabitethernet 0/0/1 [Huawei-GigabitEthernet0/0/1] port link-type access [Huawei-GigabitEthernet0/0/1] port default vlan 10

五、高级技巧：多网卡实现隔离测试

场景：

同时测试多个独立项目，避免干扰。

方案：

• 网卡1：桥接到外网（NAT模式，用于虚拟机上网）

• 网卡2：桥接到实验交换机（纯内部测试）

• 网卡3：连接另一台防火墙（用于对比测试）

✅ 实现： 多个虚拟机可同时桥接到不同物理网卡， 构建完全隔离的测试环境。

六、常见问题与解决

❌ 问题1：虚拟机无法获取IP

• 原因：DHCP服务器不在该网段

• 解决：手动配置IP，或确保DHCP可达

❌ 问题2：能Ping通，但无法访问服务

• 原因：物理防火墙或交换机ACL拦截

• 解决：检查安全策略、端口状态

❌ 问题3：桥接后外网断开

• 原因：桥接到错误网卡（如Wi-Fi）

• 解决：在VMware中指定有线网卡，并关闭Wi-Fi桥接

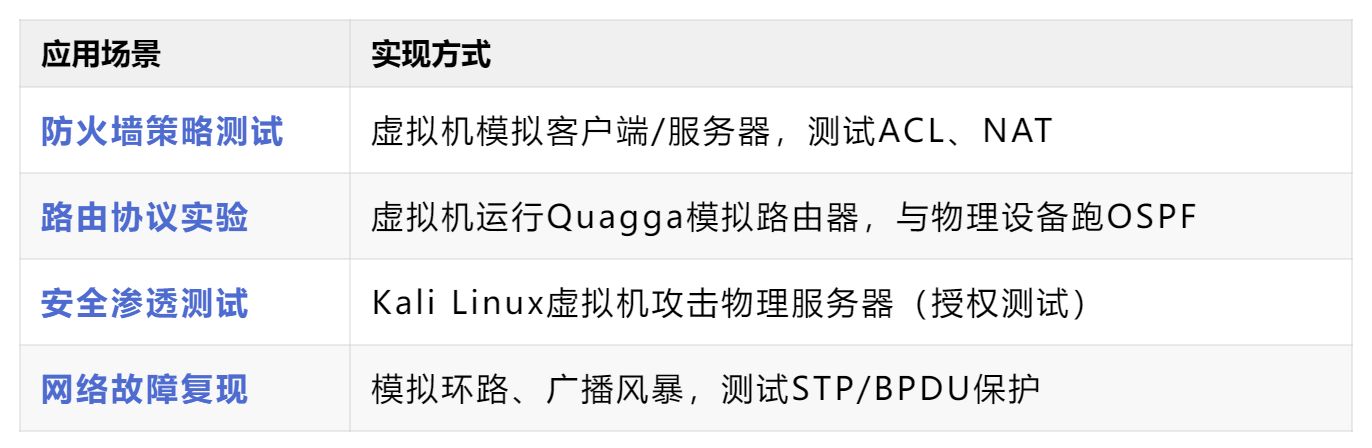

七、应用场景推荐

总结：混合实验室的三大优势

✅ 低成本：一台PC + 免费VMware + 旧设备 = 完整实验室

✅ 高仿真：虚拟机与物理设备真实交互，结果可信

✅ 易扩展：随时添加虚拟机，无需额外硬件
