DFMXpress入门：设计人员的可制造性 “透视镜”，效率提升看得见

今天为大家介绍SOLIDWORKS Xpress系列最后一个专业工具——DFMXpress可制造性分析向导。

作为面向设计人员的智能验证工具，DFMXpress能够自动识别设计中可能导致制造问题或增加生产成本的区域，并提供专业级的优化建议。

DFMXpress适合为非制造专业背景的设计人员提供快速可制造性分析解决方案，帮助其高效评估设计方案的可行性。

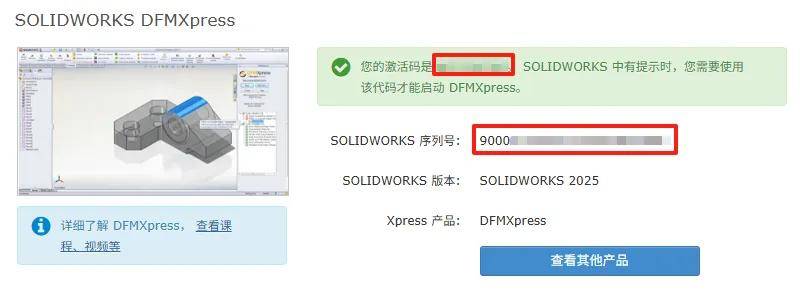

（注：DFMXpress激活流程与其他Xpress工具一致，已在前文详述）

如何使用DFMXpress？

DFMXpress与其他Xpress工具不同，不需要一步步的执行操作任务。

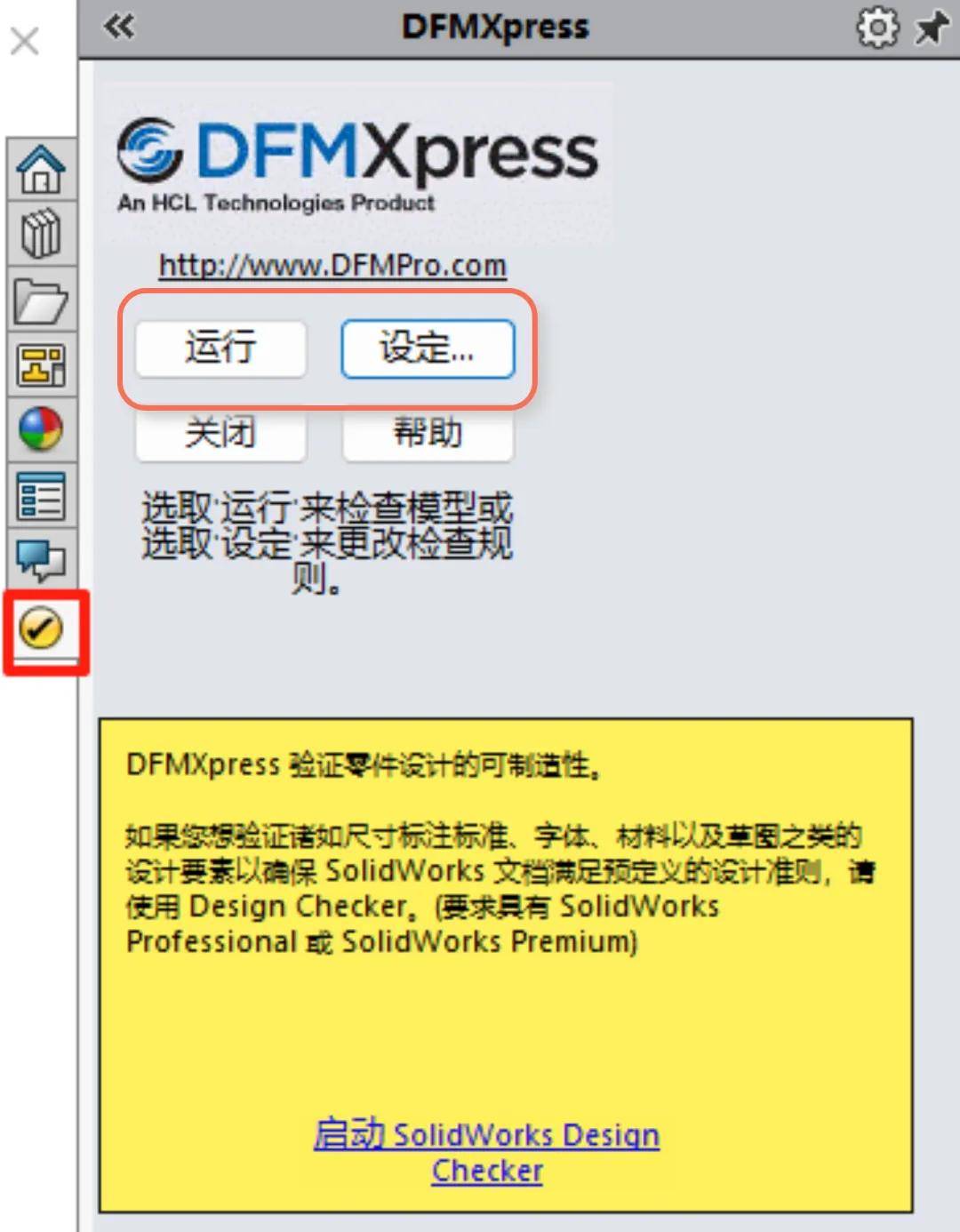

而是基于目标零件的原加工特性，通过“设定”对参数进行预先设置，之后点击“运行”即可直接查看在预设条件下的运行结果。

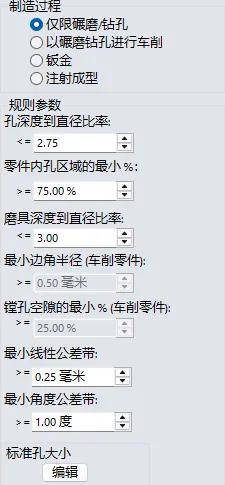

在设定中，可以为零件分别指定如下四类制造过程：

分别是“仅限铣削/钻孔”、“车削带铣削与钻孔”、“钣金”与“注射成型”。

（操作界面中的“碾磨”为翻译问题）

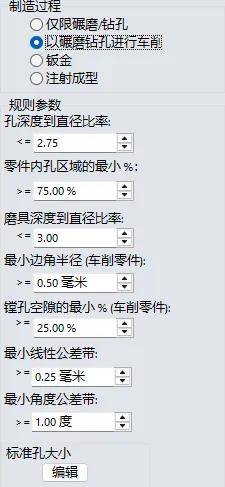

向下滑动查看所有制造过程

将参数按照要加工的要求预先设定好后，点击“运行”，DFMXpress会自动按照设定参数对模型进行检测。

检测结果将分类显示：不符合加工要求的项目会列在"失败的规则"中，符合要求的则显示在"通过的规则"中。

SOLIDWORKS DFMXpress是一款面向制造可行性分析的入门级工具，支持铣削、车削、钣金和注塑成型等多种工艺类型。

该工具允许用户根据不同工艺要求灵活配置规则参数，并支持自定义标准孔大小列表。

在完成分析后，系统会自动生成详细的检测报告，如果发现不符合规则的地方，会突出显示相关特征和拓扑结构，帮助用户快速定位问题，尤其适合在设计阶段就需要考虑制造可行性的工程师和设计师。
